Jiangsu Meidihar fremstillet elektromagnetiske og piezoelektriske summer siden 2011. Produktionsanlægget huser dedikerede SMD-samlebånd, hvor automatiserede pick-and-place-maskiner, reflow-ovne og akustiske teststationer fungerer i rækkefølge. Den månedlige produktion af overflademonterede summer når op på adskillige millioner enheder, understøttet af interne værktøjs- og procesingeniørteam. Til projekter, der kræver specifikke pin-layouts, husdimensioner eller akustiske profiler, tilbyder virksomheden OEM- og ODM-tilpasning understøttet af on-site prototyping-kapaciteter.
SMD-brummere er overflademonterede akustiske komponenter, der genererer hørbare alarmer i kompakte elektroniske enheder. I modsætning til gennemgående huller er de designet til automatisk pick-and-place-placering og reflow-lodning, hvilket reducerer monteringstiden og forbedrer proceskonsistensen. De kan opdeles i to hovedgrupper baseret på deres drivmekanisme:SMD Magnetic Active BuzzerogSMD magnetisk passiv summermodeller, der er afhængige af en spole og magnetisk membran, ogSMD Piezoelektrisk Passiv Buzzerenheder, der bruger et keramisk element bundet til et metalsubstrat. Begge typer tjener applikationer, hvor bordpladsen er begrænset, og en ren, automatiseret loddeproces foretrækkes.
Aktive SMD-brummere integrerer et oscillatorkredsløb, så påføring af en jævnspænding inden for det nominelle område frembringer straks en fast frekvenstone. Passive SMD-brummere kræver et eksternt firkantbølge- eller PWM-signal, hvilket giver designeren kontrol over tonehøjde, driftscyklus og lydstyrke. Valget mellem elektromagnetiske og piezoelektriske versioner afhænger af det ønskede frekvensområde, nuværende budget og tonekarakter. Elektromagnetiske SMD-brummere leverer typisk et lavere, rigere output, mens piezoelektriske SMD-typer giver en skarpere, højere frekvens advarsel med lavere strømforbrug.
SMD buzzers fås i kompakte fodaftryk, typisk 5 mm×5 mm, 7,5 mm×7,5 mm eller 9 mm×9 mm, med højder fra 2 mm til 5 mm. Nominelle spændinger inkluderer normalt 3V, 5V og 12V DC, med lydtrykniveauer, der når 70dB til 95dB ved 10cm. Resonansfrekvensen for elektromagnetiske SMD-brummere falder normalt mellem 200Hz og 3kHz, mens piezoelektriske SMD-typer resonerer mellem 2kHz og 6kHz. Når du vælger en model, skal reflow-profilen kontrolleres i forhold til summerens termiske klassificering for at sikre, at plastikhuset og de interne forbindelser modstår den maksimale loddetemperatur, typisk 250 ℃ til 260 ℃ i flere sekunder.
SMD-brummere findes i bærbare enheder, bærbar elektronik, IoT-sensorer og smart home-moduler, hvor ejendomsmæglere på tavler er til en præmie. Medicinske håndholdte instrumenter og diagnostiske værktøjer bruger dem til hørbar bekræftelse af knaptryk eller alarmtilstande. Instrumentbrætelektronik til biler anvender i stigende grad SMD-brummere til blinklys og parkeringssensoralarmer på grund af deres kompatibilitet med automatiseret samling. Industrielle indlejrede systemer og telekommunikationsudstyr integrerer også disse dele for at give lokal statusindikation uden at tilføje bulk.
Produktion af SMD-brummere hos MEIDI involverer præcisions-die-bonding af det akustiske element til PCB-substratet, wire bonding eller flip-chip-sammenkobling, husoverstøbning og 100 % automatiseret akustisk test. Reflow-profilvalidering udføres på hver batch for at verificere loddeforbindelsens integritet. Det ISO9001-certificerede kvalitetssystem dækker også periodiske pålidelighedstest, herunder termisk cykling, fugtpåvirkning og mekanisk stød, hvilket sikrer ensartet ydeevne i marken for OEM-kunder i store mængder.
Hvad er den største fordel ved at vælge en SMD-brummer frem for en gennemhullet?
SMD-brummere kan placeres og loddes automatisk ved hjælp af standard pick-and-place-udstyr og reflow-ovne, hvilket reducerer monteringsarbejdet betydeligt og forbedrer processens repeterbarhed i højvolumenproduktion. De optager også mindre bordplads og kan monteres på begge sider af printkortet.
Kan SMD-brummere modstå flere reflow-cyklusser?
De fleste SMD-brummere er klassificeret til to eller tre reflow-cyklusser ved spidstemperaturer omkring 250 ℃ til 260 ℃, forudsat at tiden over liquidus-temperaturen ikke overstiger den specificerede grænse. Overskridelse af den termiske værdi kan deformere plastikhuset eller forringe det akustiske element. Det er tilrådeligt at konsultere det specifikke datablad og køre en procesvalidering før fuld produktion.
Findes SMD buzzer-elementer som bare piezoelektriske skiver?

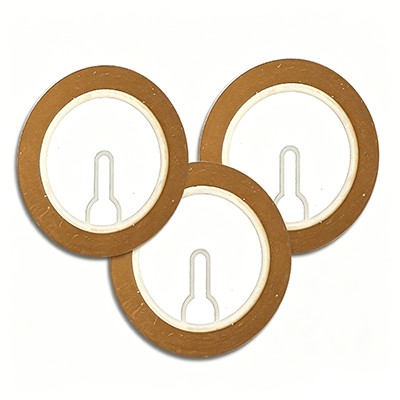

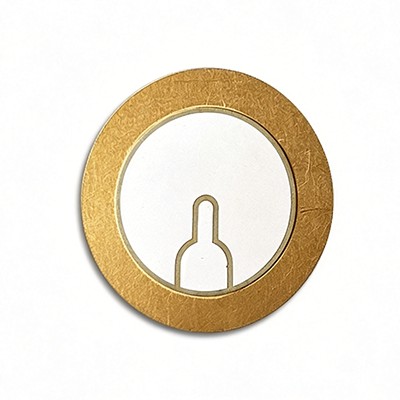

SMD-brummerkategorien refererer til fuldt emballerede komponenter, der kan reflow-loddes. Hvis der er behov for en blottet piezoelektrisk keramisk skive uden hus, skal denBuzzer Elementkategorien indeholder en række nøgne piezo-elementer, der kan monteres i tilpassede huse eller direkte limes til printkortet.
Tabellen nedenfor viser alle standardspecifikationer for produkter i denne serie. Skræddersyede løsninger er tilgængelige efter din anmodning; Du er velkommen til at kontakte os for yderligere tilpasningskrav.
| Model | Produktbillede | Resonansfrekvens (kHz) | Fri kapacitans (pF) | Ækvivalent modstand (Ω) | Dielektrisk tab (tan δ) | Driftstemperatur (°C) | Underlagsmateriale | Dimensioner (mm) |
| FT-11T-7.8A1 |
|
7,8±1,0 | 12000±30 % (ved 120Hz) | ≤500 | ≤5 % | -20~+70 | Messing | Ø11,0×0,18 |
| FT-11T-9.0A1 |
|
9,0±1,0 | 12000±30 % (ved 120Hz) | ≤500 | ≤5 % | -20~+70 | Messing | Ø11,0×0,18 |
| FT-12.5T-7.8A1 |
|
7,8±0,8 | 12000±30 % (ved 120Hz) | ≤300 | ≤5 % | -20~+70 | Messing | Ø12,5×0,19 |
| FT-12T-8.0A1 |
|
8,0±1,0 | 17000±30% (ved 120Hz) | ≤300 | ≤5 % | -20~+70 | Messing | Ø12,0×0,18 |
| FT-27T-4.0B1-C25 |
|
4,0±0,5 | 25000/2600±30 % (ved 120Hz) | ≤500 | ≤5 % | -20~+70 | Messing | Ø27,0×0,44 |
| FT-35T-2.9B1-C30 |
|
2,9±0,5 | 30000/3300±30 % (ved 120Hz) | ≤500 | ≤5 % | -20~+70 | Messing | Ø35,0×0,55 |
