12,5 mm Piezo Keramisk Buzzer Element

Nøglehøjdepunkter

Aktiv keramisk diameter på 12,5 mm giver et 29 % større udstrålingsområde sammenlignet med 11,0 mm FT-11T-familien, hvilket bidrager til højere forskydning og forbedret lavfrekvensrespons fra små kabinetter.

Resonansfrekvensen er specificeret til 7,8 kHz med en tolerance på ±10,3 %, et strammere vindue end de ±12,8 %, der er typisk for FT-11T-7.8A1, hvilket hjælper med at opretholde ensartet tonal karakter på tværs af produktionsbatcher.

En nominel kapacitans på 12000pF ved 120Hz giver en høj kapacitiv belastning, der er velegnet til lavspændingsdrev fra 3,3V MCU GPIO-linjer i batteridrevne indlejrede moduler.

Ækvivalent modstand er specificeret til ≤300Ω, hvilket er 40 % lavere end ≤500Ω i FT-11T-serien, hvilket muliggør resonansboosttopologier med højere Q med større spændingsmultiplikation.

Samlet tykkelse er 0,19 mm, hvilket holder komponenten inden for en under-0,2 mm profil, der tillader integration i ultratynde akustiske samlinger.

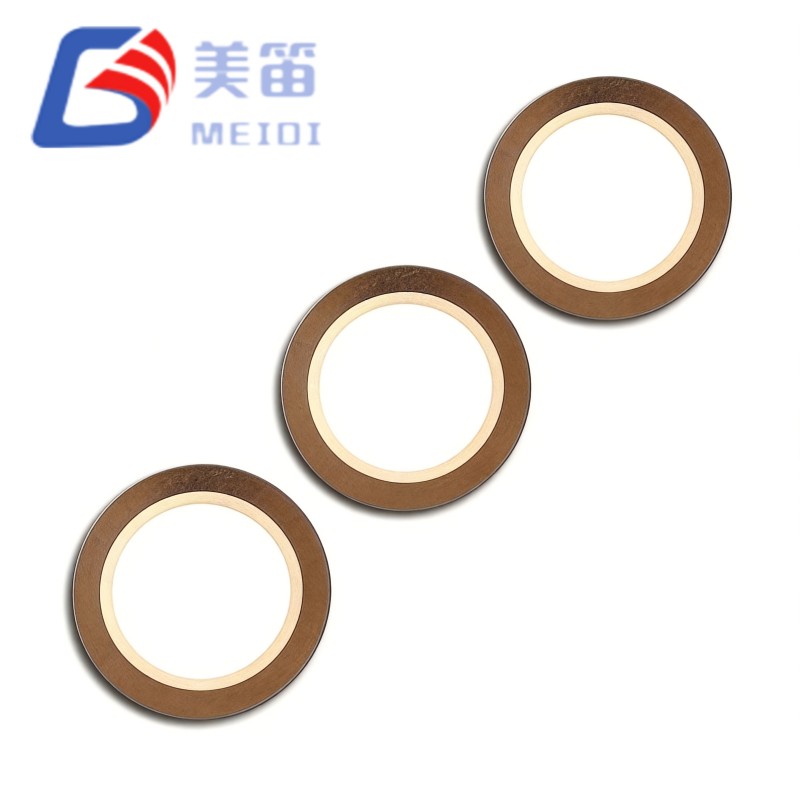

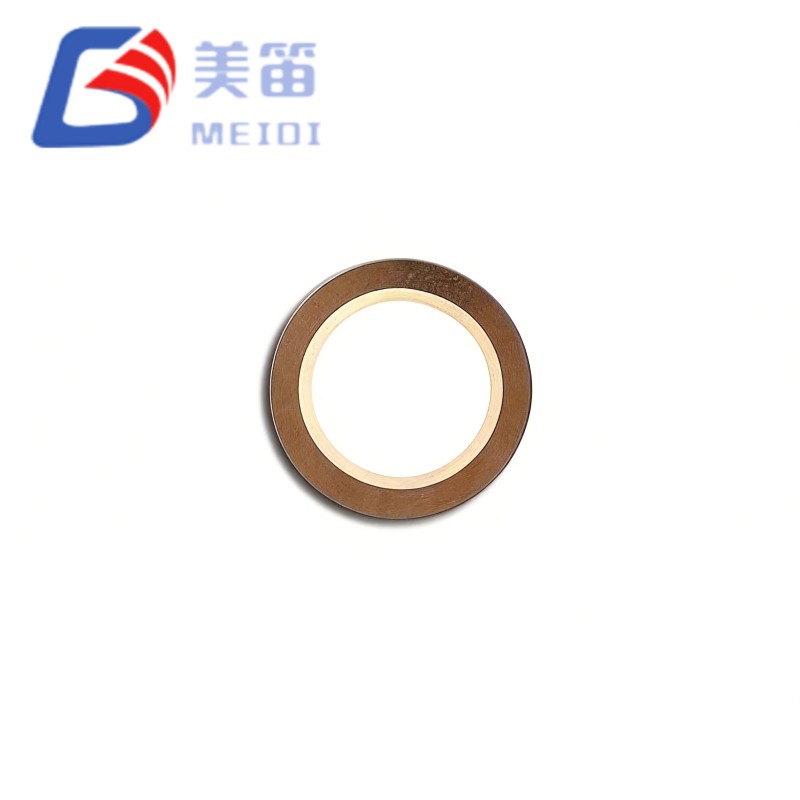

Messingsubstratet med en brændt sølvelektrode følger det samme materialesæt, der bruges på tværs af FT-serien, hvilket sikrer forudsigelig termisk adfærd og loddeevne.

Nøglefunktioner

Den forstørrede 12,5 mm keramiske skive øger det aktive transduktionsområde; graden af ​​akustisk forbedring afhænger af kavitetsdesignet, membranbelastningen og drivkredsløbet, men det ekstra areal giver en målbar fordel i kompakte moduler.

Batch-til-batch frekvensvariation er begrænset til ±0,8 kHz, hvilket understøtter multi-element arrays og forbrugerproduktlinjer, hvor ensartet tonekvalitet er vigtig.

Den ≤300Ω ækvivalente modstand reducerer mekaniske dæmpningstab, hvilket tillader resonansforstærkningskredsløb at opnå en højere Q-faktor og større spændingsforstærkning fra den samme forsyning.

Ved 12000pF er kapacitansen identisk med kapacitansen for FT-11T-7.8A1, så den samme drevkredsløbstopologi kan genbruges, når der migreres til elementet med større diameter.

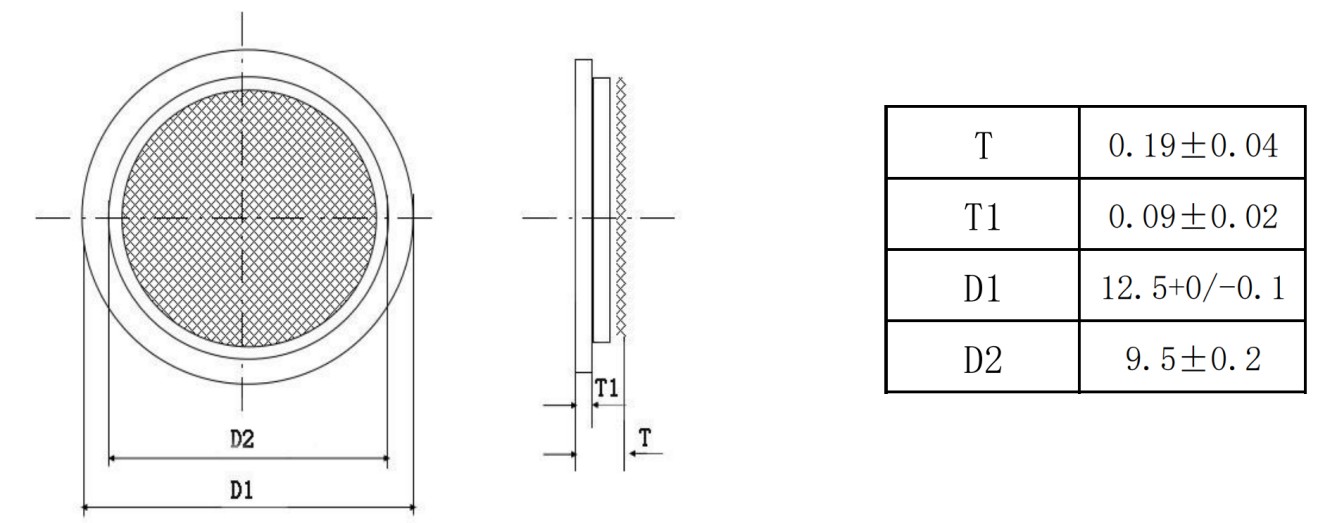

Den samlede tykkelse på 0,19 mm, bestående af et 0,09 mm PZT-lag på en messingmembran, muliggør sub-1 mm akustiske modulstabler og direkte PCB-binding.

Den aktive elektrodediameter på 9,5 mm er proportionalt skaleret fra 9,0 mm-elektroden på FT-11T-7.8A1, hvilket bibeholder en optimal elektrisk feltfordeling for 7,8 kHz-resonansen.

Anvendelseseksempler

Smart home-enheder såsom videodørklokker, smarthøjttalere og termostater nyder godt af det større udstrålingsområde, som leverer en fyldigere tone fra de kompakte indre hulrum, der er typiske for disse produkter.

Medicinsk udstyrs akustiske moduler, herunder infusionspumper, patientmonitorer og dialysemaskiner, er afhængige af den snævre frekvenstolerance for at producere en ensartet alarmtone på tværs af alle fremstillede enheder.

Industrielle sensorpaneler og HMI-terminaler kan bruge den lavere ækvivalente modstand til at opnå højere lydtryk fra eksisterende 24V styrekredsløbsdrivere uden at ændre drivtrinskomponenterne.

Bilinteriørelektronik, såsom sikkerhedsselepåmindelser og EV-opladningsindikatorer, kan opfylde de nødvendige lydniveauer fra mindre hulrumsvolumener takket være det øgede membranareal.

Forbrugerapparater som vaskemaskiner og køleskabe kan opnå det samme akustiske output med en lavere drivspænding, hvilket kan reducere den samlede materialestykliste.

Multi-element akustiske arrays og synkroniserede notifikationssystemer drager fordel af den smalle frekvensspredning, som minimerer mærkbar beatning og tonal inkonsistens mellem tilstødende enheder.

Ofte stillede spørgsmål

1. Hvilken præstationsgevinst kan jeg forvente, når jeg skifter fra FT-11T-7.8A1 til FT-12.5T-7.8A1?

Det større aktive areal øger generelt det akustiske output for en given drivspænding og kavitet. Den lavere ækvivalente modstand tillader resonansboost-kredsløb at opnå en højere multiplikationsfaktor. Den faktiske forbedring afhænger af kabinet, membran og drevkonfiguration; MEIDI kan hjælpe med at evaluere den forventede ydeevne med dit specifikke mekaniske design.

2. Har 12,5 mm elementet brug for et større akustisk hulrum end et 11,0 mm element?

Et dybere hulrum er normalt fordelagtigt, når elementdiameteren øges, da det giver bedre belastning ved resonansfrekvensen. Kavitetsdiameteren skal også være større end den keramiske skive for at undgå at klemme den radiale vibration. For ekstremt kompakte designs kan binding af elementet til en tynd metalplade, der fungerer som en fordelt radiator, være et alternativ.

3. Hvorfor er den tilsvarende modstand lavere end på FT-11T-serien?

Reduktionen kommer fra det større elektrodeareal og den optimerede tykkelse af PZT-laget til 12,5 mm-formatet. En lavere modstand forbedrer kvalitetsfaktoren af ​​resonansforstærkningskredsløb, men øger også cirkulationsstrømmen i tanken; induktoren skal være dimensioneret til at håndtere denne højere strøm.

4. Kan FT‑12.5T‑7.8A1 bruges sammen med FT‑11T-elementer i et multifrekvensarray?

Ja, men de forskellige diametre kræver separate PCB-områder og hulrumsdimensioner. Når forskellige resonansfrekvenser drives samtidigt, kan der frembringes hørbare slagfrekvenser. For ren dual-tone drift er det normalt bedre at drive elementerne sekventielt eller at vælge frekvenser, der er adskilt med mindst 3kHz. Hvis fasekohærens er nødvendig, skal der tages højde for de forskellige strålingsimpedanser i kavitetsdesignet.

5. Hvilke ændringer af printkortlayout er nødvendige for at anvende FT-12.5T-7.8A1?

Kobberfladen under den keramiske skive skal forstørres fra 11,0 mm til 12,5 mm, og bibehold den samme ringformede ringbredde til lodde eller ledende epoxyfastgørelse. Et centerafstandshul, hvis det bruges, bør øges fra ca. 3,0 mm til 4,0 mm. Komponentens udestående område under elementet skal strække sig til en diameter på ca. 13,5 mm. Drevkredsløbskomponentværdierne kan forblive de samme, men induktoren skal muligvis revurderes for at håndtere den højere cirkulationsstrøm i et boostet design.
