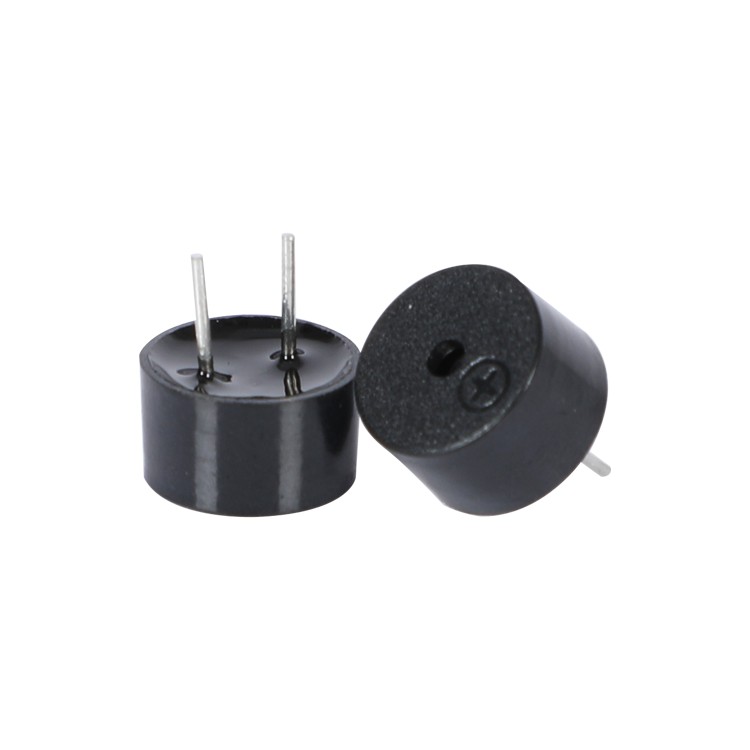

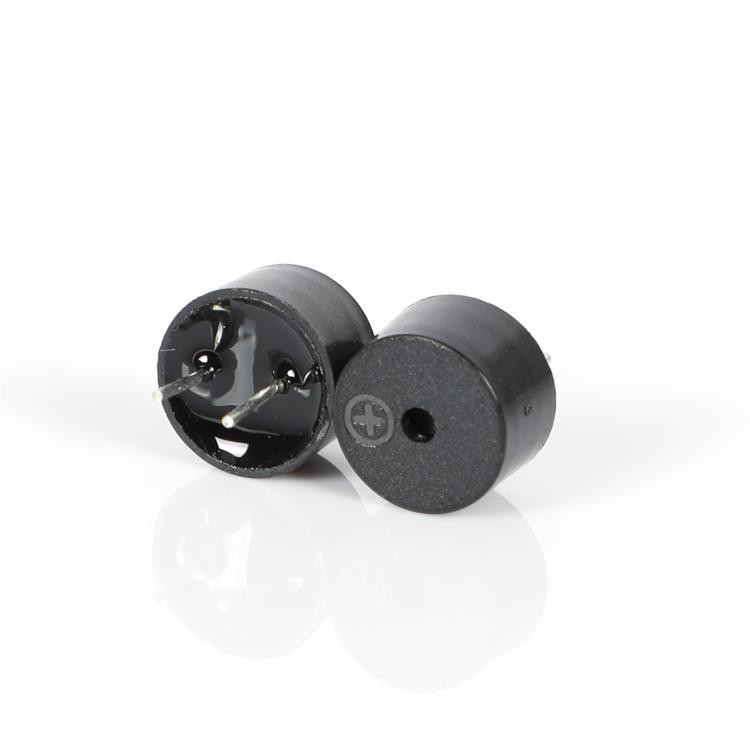

Justerbar magnetisk passiv summer til signalapplikationer

En magnetisk passiv buzzer stripper designet ned til den essentielle akustik komponenter: en spole, en permanent magnet og en tynd ferromagnetisk membran. Der er ingen indbygget oscillator. For at generere lyd skal brugeren levere en vekselstrøm eller et switchet DC-signal, der matcher det mekaniske resonansfrekvens af membranenheden. Dette placerer ansvaret til tonegenerering på værtskredsløbet, men til gengæld giver det komplet kontrol over tonehøjde, lydstyrke og driftscyklus. Fordi drevbølgeformen er genereret eksternt, kan en enkelt mikrocontroller PWM-udgang drive flere passive summer ved forskellige frekvenser, eller en enkelt buzzer kan bruges til producere en række alarmmønstre.

Hvordan drevsignalet styrer output

Membranen inde i en magnetisk passiv summer bevæger sig mod den magnetiske kerne når strømmen løber gennem spolen, springer derefter tilbage når strømmen stopper. At gentage dette ved den mekaniske resonans producerer den højeste tone. Den Designer indstiller frekvensen, hvilket betyder, at den samme summer kan betjenes lidt off-resonance for at producere en anden tonehøjde ved reduceret lydstyrke, eller drevet ved det nøjagtige resonanspunkt for maksimalt lydtryk. Spændingen amplitude af drivsignalet påvirker direkte lydstyrken, og en serie modstand kan tilføjes for at begrænse spidsstrøm under skiftende transienter. Sammenlignet med enAaktiv Piezoelektrisk summereller aMagnetisk aktiv summer, som låser frekvensen til en fast internal oscillator, the passive type is the more adaptable option when the system already has a tone‑generating circuit in place.

Valg af den rigtige impedans og frekvens

Magnetiske passive summer er almindeligvis viklet til specifikke spoleimpedanser 8Ω, 16Ω, 42Ω eller højere, som bestemmer strømtrækket ved en given drivspænding. Spoler med lavere impedans kan levere højere lydoutput, men kræver mere drivstrøm, så valget involverer en afvejning mellem lydstyrke og strømforbrug. Resonansfrekvenser spænder typisk fra 200Hz til 3kHz, med større membraner, der producerer lavere toner. Designere bruger ofte enElektromagnetisk summeraf denne type ved siden af aPiezoelektrisk summereller aPassiv piezoelektrisk Buzzer in multi‑tone alarm systems, where the magnetic unit handles the low‑frequency band and the piezoelectric element covers the higher frequencies.

Integration og montage

These buzzers are available in through‑hole, wire‑lead, and surface‑mount formater. The through‑hole pin version suits wave‑soldered boards, while wire‑lead models allow the buzzer to be positioned away from the main PCB for bedre akustisk kobling til frontpanelet. AnSMD magnetisk passiv summer giver det samme eksterne drev egenskaber i en reflow-kompatibel pakke, velegnet til automatiseret højvolumen samling. Ved montering skal den fritlagte membran holdes fri af flux, konform belægning og andre forurenende stoffer, der kunne belaste vibrerende overflade og reducere output.

Applikationer, der drager fordel af passivt drev

Magnetiske passive summer bruges overalt, hvor et system allerede genererer lydfrekvenssignaler. Inden for forbrugerelektronik giver de tastetryk feedback og alarmtoner i enheder, der har en dedikeret mikrocontroller med ekstra timerudgange. Automotive dashboard-moduler bruger dem til blinklygter og advarselslyde, drevet af kropskontrolenheden. Sikkerhedsalarmpaneler og samtaleanlæg bruger dem til at producere karakteristiske alarmmønstre, der adskiller indtrængen, brand og status meddelelser. Industrielle PLC'er og indlejrede controllere inkorporerer også disse summer til lokal fejlindikation, hvor tonen kan varieres af kontrolprogrammet uden at ændre hardware.

Produktion og teknik hos MEIDI

MEIDIproducerer magnetiske passive summer på linjer, der integrerer automatiseret spolevikling, membrandannelse og magnetsamling. Hvert parti udtages prøver for impedans, resonansfrekvens og lydtrykniveau med dataene registreret mod produktionsdatoen for fuld sporbarhed. ISO9001 kvalitetsramme inkluderer også periodisk pålidelighedstest for termisk stød-, vibrations- og loddevarmebestandighed. Til OEM-projekter, der kræver en specifik spoleimpedans eller en tilpasset husgeometri, MEIDI's konstruktion team kan levere hurtige prototyper og karakteriseringsrapporter før forpligter sig til volumenproduktion. Dette giver designere mulighed for at verificere akustisk ydeevne i deres faktiske kabinet, inden regningen færdiggøres af materialer.

FAQ

Kan jeg køre en magnetisk passiv buzzer direkte fra en mikrocontroller-pin?

Ja, forudsat at stiften kan levere den nødvendige strøm til den tilsigtede drivspænding. Mange 3,3V og 5V mikrocontrollere kan drive en højimpedans passiv summer direkte gennem en strømbegrænsende modstand. For højere output eller for lavimpedans-spoler anbefales en transistorbuffer.

Hvordan adskiller lyden af ​​en magnetisk passiv summer fra en piezoelektrisk passiv summer?

Magnetiske typer producerer en varmere, fyldigere tone ved lavere frekvenser, hvorimod piezoelektriske passive summer genererer en skarpere, højere lyd. Den magnetiske version har også en tendens til at have en bredere resonans, hvilket gør lydstyrke mindre følsom over for små frekvensvariationer i drivsignalet.

Kræver en magnetisk passiv buzzer en flyback-diode?

Spolinduktansen kan generere spændingsspidser, når drivsignalet er skiftet. I de fleste lavspændingsapplikationer er den interne modstand af spole og den lave forsyningsspænding holder disse spidser inden for sikre grænser. Hvornår drevet ved højere spændinger eller gennem en transistor, en lille flyback diode på tværs af spolens terminaler kan beskytte omskifterenheden.

Tabellen nedenfor viser alle standardspecifikationer for produkter i denne serie. Skræddersyede løsninger er tilgængelige efter din anmodning; Du er velkommen til at kontakte os for yderligere tilpasningskrav.

Model	Produktbillede	Nominel spænding (Vo-p)	Driftsspænding (Vo-p)	Lydtrykniveau @10cm (dB)	Driftsstrøm (mA)	Spoleimpedans (Ω)	Resonansfrekvens (Hz)	Driftstemperatur (℃)	Vægt (g)	Dimensioner (mm)
QMB-09A-03		3	1,5~4,5	≥85	≤80	16±5	2700±300	-20~+70	0.68	Ø9,0×4,2
QMB-09A-05		5	3~7	≥85	≤60	42±5	2700±300	-20~+70	0.68	Ø9,0×4,2

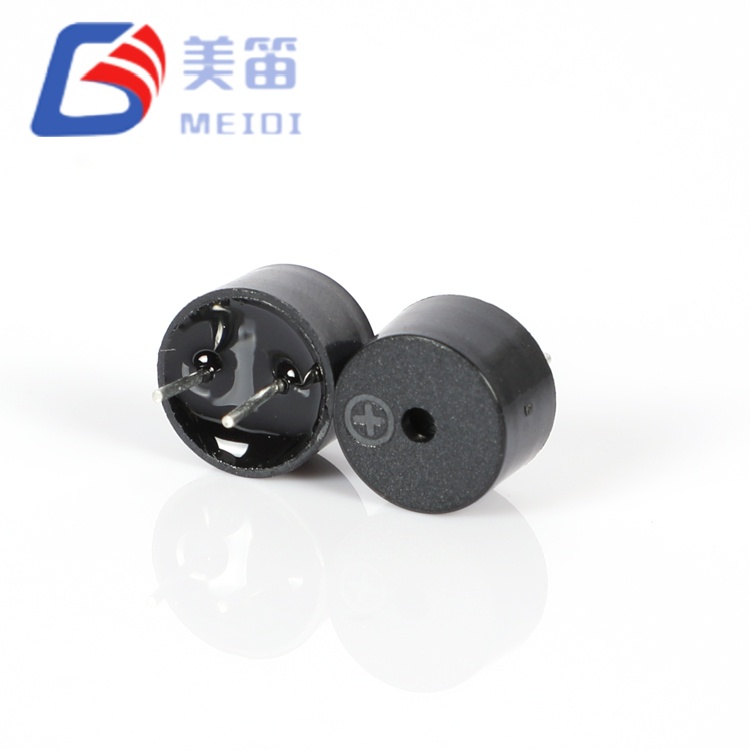

QMB-09B-03		3	1,5~4,5	≥85	≤80	16±5	2700±300	-20~+70	0.71	Ø9,0×5,5
QMB-09B-05		5	3~7	≥85	≤60	42±5	2700±300	-20~+70	0.71	Ø9,0×5,5
