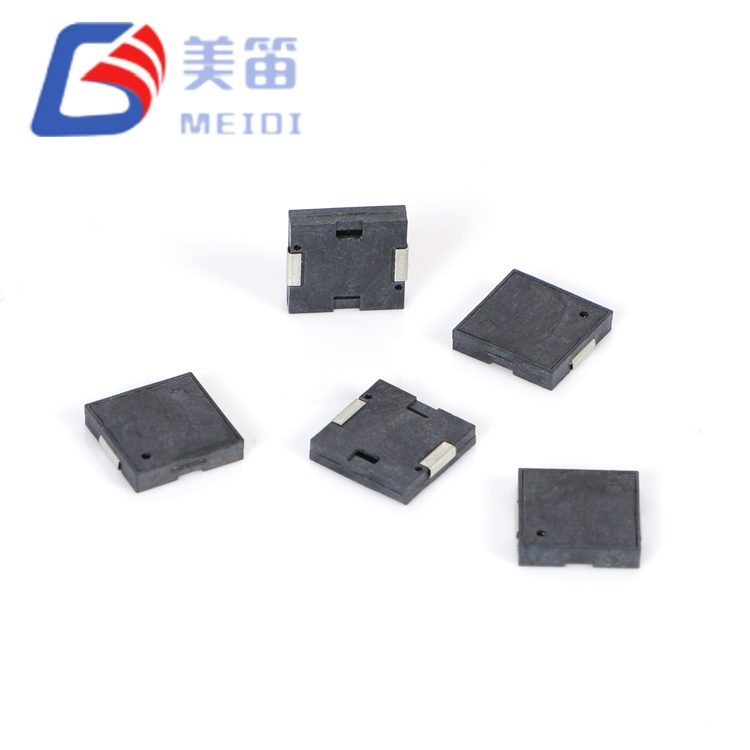

Den 9×9×1,8 mm SMD Piezoelectric Passive Buzzer er en overflademonteret passiv piezoelektrisk summer designet til applikationer, der kræver et klart hørbart signal inden for et meget lille fodaftryk og et stramt strømbudget. Med en højde på kun 1,8 mm og en base på 9,0×9,0 mm kan den placeres i samlinger, hvor konventionelle summer simpelthen ikke passer. Dens kapacitive drivprincip holder driftsstrømmen på eller under 5mA ved de nominelle 5V, fjerner behovet for tilbageslagsdioder og gør direkte mikrocontroller-drev mulig.
En enkelt komponent dækker et driftsområde på 1V til 25V, hvilket betyder, at den samme summer kan betjene 3,3V logiske kredsløb, 12V bilskinner og 24V industrielle kontrolpaneler uden yderligere regulering. Ved 5V når lydtryksniveauet et garanteret minimum på 70dB i en afstand på 10cm, med resonansfrekvensen holdt på 4000±300Hz. Den specificerede kapacitans på 12000pF (±30%) muliggør ligetil driverdesign, mens det sorte LCP-hus modstår reflow-lodning og kontinuerlig drift fra -30°C til +70°C.

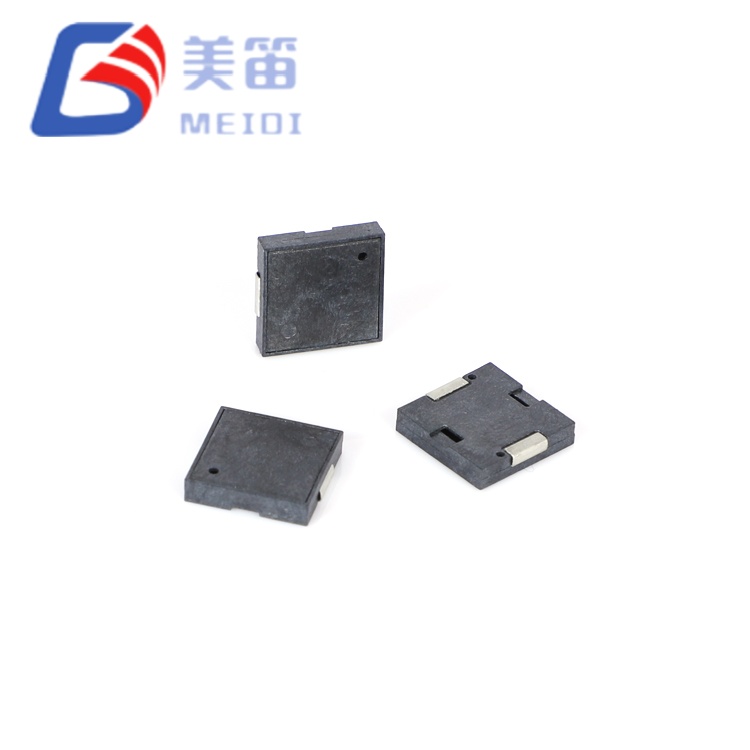

Som en passiv piezoelektrisk transducer kræver 9×9×1,8 mm SMD Piezoelectric Passive Buzzer et eksternt AC-signal, typisk en firkantbølge eller PWM-bølgeform tæt på 4000Hz resonanspunktet. Når det vekslende elektriske felt påføres, deformeres det keramiske element og genererer lydbølger uden magnetiske komponenter. Dette driftsprincip eliminerer det induktive tilbageslag, der findes i magnetiske summer, så drivkredsløbet kan bygges uden undertrykkelsesdioder og med færre komponenter generelt.
Enheden trækker ikke mere end 5mA under 5V, 4000Hz testbetingelser, og fordi belastningen overvejende er kapacitiv (ca. 3,3kΩ reaktans ved resonans), flytter designvægten sig fra strømforsyning til spændingsudsving. Det brede 1-25V-indgangsområde lader den samme buzzer fungere på tværs af flere systemspændinger, og lydtrykniveauet stiger forudsigeligt med drivamplituden. Ved 5V peak-to-peak er minimum output 70dB ved 10 cm; højere spændinger giver tilsvarende højere lydniveauer.

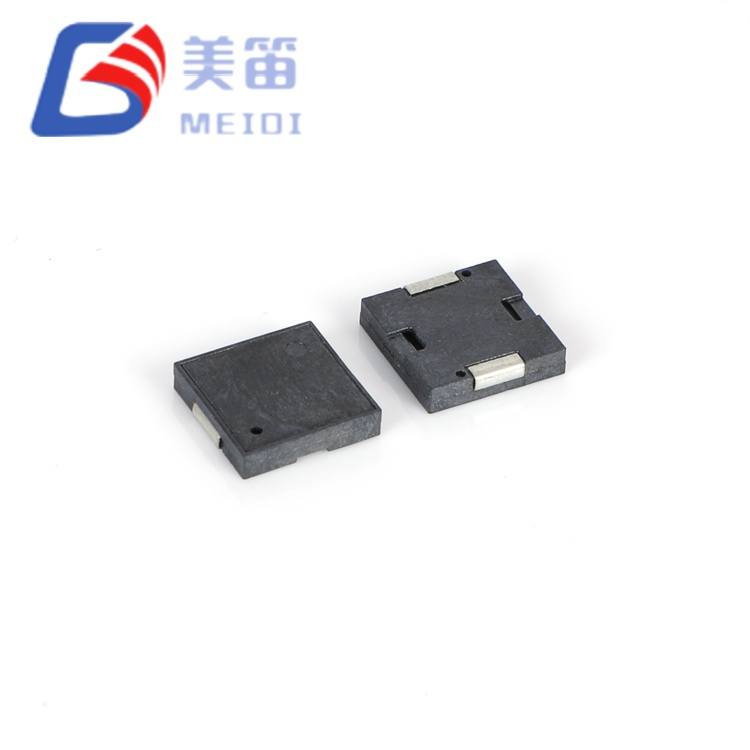

Pakken, der vejer 0,4 g og er støbt i sort LCP, er kompatibel med standard reflow-lodning og kan gennemgå op til tre termiske cyklusser i henhold til produktspecifikationen. En prøvetestrapport på 10 enheder er inkluderet i dokumentationen for at give designere et realistisk billede af produktionsensartethed med lydniveauer fra 71,8 dB til 76,4 dB og kapacitansværdier mellem 11385pF og 12950pF.
Kontakt MEIDI-applikationsingeniøren for at få tilpassede drevkredsløbsanbefalinger eller for at diskutere integration med din spændingsskinne og driftscyklus.
Den kapacitive piezoelektriske struktur betyder, at der ikke er nogen elektromagnetisk spole og derfor ingen induktiv transient at håndtere; den ≤5mA strømstyrke gør buzzeren velegnet til energifølsomme designs uden ekstra undertrykkelseskomponenter.

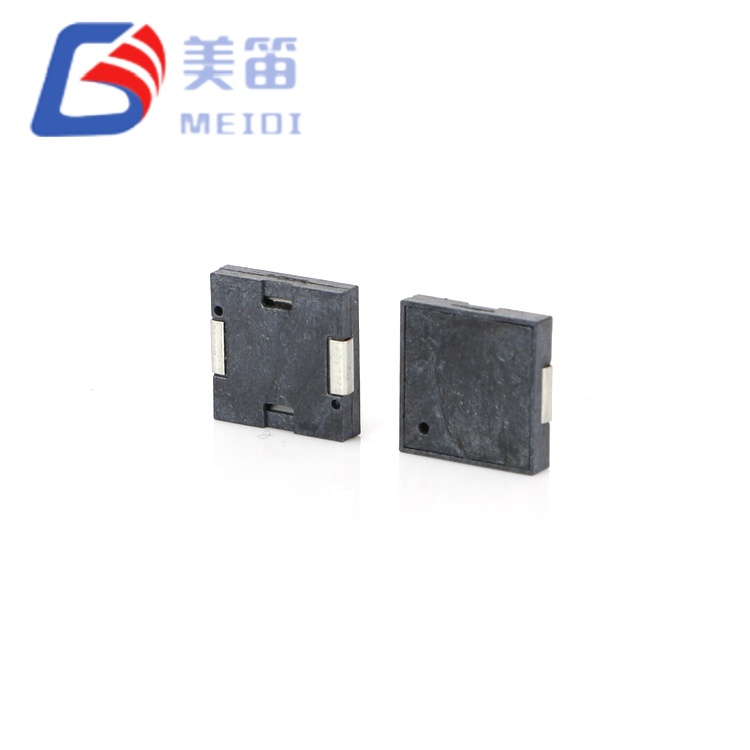

Med en højde på kun 1,8 mm og med et 9,0 mm kvadratfodaftryk passer MLT-9018 ind i de snævre lodrette afstande, der findes i stablede brædder, tynde skærmmoduler og kortlæsermekanismer.
1–25V driftsspændingsspændvidden dækker 3,3V logik, 5V-systemer, 12V billedninger og 24V industribusser, hvilket gør det muligt for ét varenummer at erstatte flere spændingsspecifikke alternativer.
Resonansfrekvensen er fastsat til 4000Hz med en ±300Hz produktionstolerance, hvilket giver firmwareteams et veldefineret akustisk mål.
En nominel kapacitans på 12000pF (±30%) er specificeret ved 1kHz og 25°C for at hjælpe med reaktive belastningsberegninger under designfasen.
Driftstemperaturområdet strækker sig fra -30°C til +70°C, hvilket går ud over det sædvanlige -20°C gulv for mange kommercielle summer.
MEIDI Intelligent Technology har fremstillet akustiske komponenter siden 2011 og driver et vertikalt integreret anlæg i Jiangsu, Kina. Fabrikken kombinerer intern LCP-støbning, automatiserede SMD-samlelinjer og 100 % inline akustisk test under et ISO 9001-certificeret kvalitetsstyringssystem. Denne infrastruktur understøtter den konsekvente produktion af komponenter i høj volumen, såsom MLT-9018, med detaljerede batch-registreringer vedligeholdt for hver forsendelse.
MLT-9018 er udsat for et omfattende pålidelighedstestprogram defineret i produktspecifikationen. Miljøbelastningsscreening omfatter en 48-timers højtemperaturopblødning ved +80±2°C, en 48-timers kuldeeksponering ved -30±2°C og fem termiske chokcyklusser mellem disse ekstremer med en 30-minutters ophold ved hver temperatur. Mekanisk holdbarhed verificeres gennem vibrationstest fra 10Hz til 55Hz ved 1,0 mm amplitude på alle tre akser, efterfulgt af tre 75 cm fritfaldsdråber på en 10 mm hårdttræoverflade.
Fugtmodstand bekræftes af en 48-timers eksponering for 50±5°C ved 90-95% relativ luftfugtighed med en 2-timers omgivende genopretningsperiode. Loddeintegritet valideres ved en 10-sekunders dyk ved 250±5°C med komponentlegemet placeret 2,0 mm fra loddemetal samt fuld reflow-profiltest i henhold til loddespecifikationen.
Disse tests udføres på en batch-basis, og de resulterende rapporter er tilgængelige for kunder, der har brug for dokumentation for deres egne kvalifikationsprocesser. For applikationer, der kræver udvidet kvalifikation, såsom standarder for bilindustrien eller medicinsk udstyr, kan MEIDIs ingeniørteam diskutere yderligere screeningsprotokoller.
| Parameter | Værdi | Testbetingelser |
| Produkttype | Piezoelektrisk SMD passiv buzzer | — |
| Nominel spænding | 5 V (Vp-p) | Resonansfrekvensreference |
| Driftsspænding | 1 – 25 V (Vp-p) | Køresignal peak |

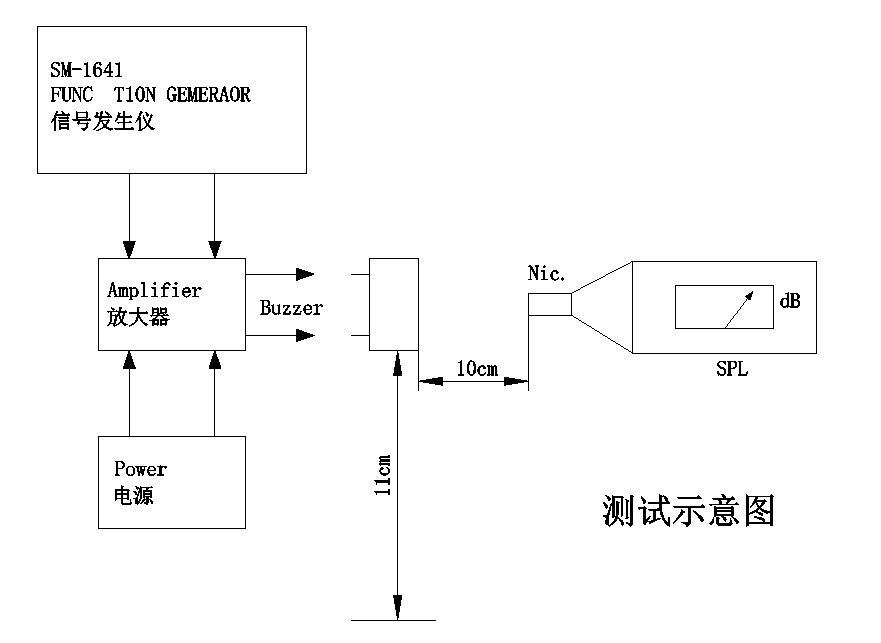

| Lydudgang ved 10 cm | ≥ 70 dB | Ved 5V, 4000 Hz, 10 cm |
| Driftsstrøm | ≤ 5 mA | Ved 5V, 4000 Hz |
| Resonansfrekvens | 4000 ± 300 Hz | Ved nominel spænding |
| Kapacitans | 12000 ± 30 % pF | Ved 1 kHz, 25 °C |
| Driftstemperatur | -30 °C ~ +70 °C | Sammenhængende |
| Opbevaringstemperatur | -40 °C ~ +85 °C | Ikke i drift |

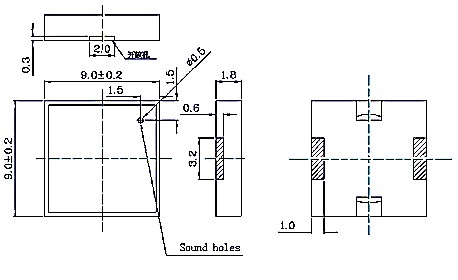

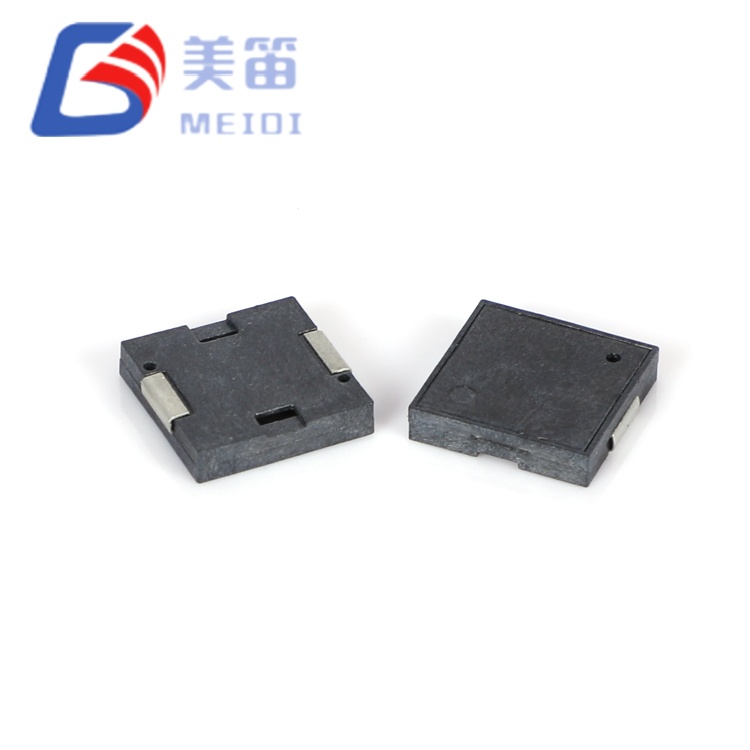

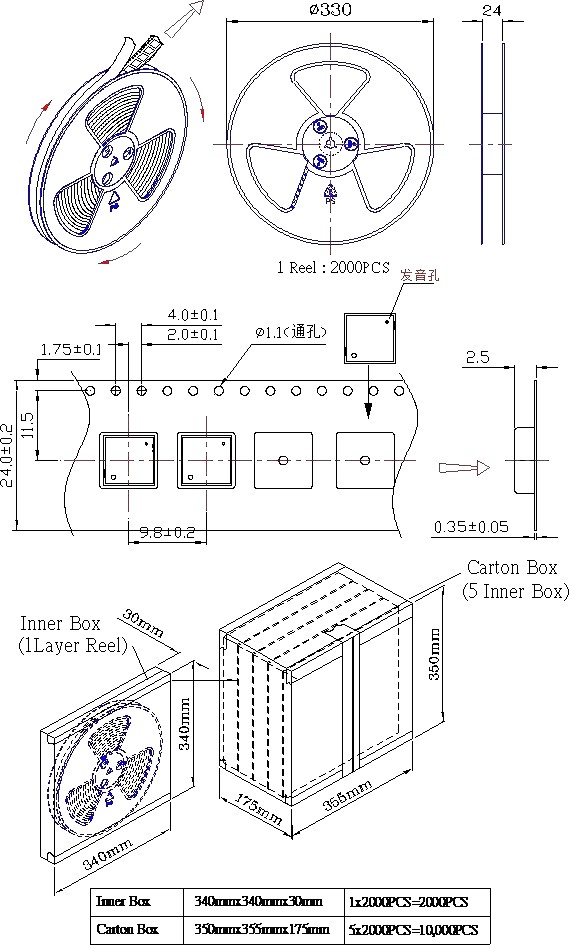

| Dimensioner (L × B × H) | 9,0 × 9,0 × 1,8 mm | Kun krop |
| Vægt | 0,4 g | Typisk |
| Husmateriale | Sort LCP | — |
| Lodning (anbefales) | Reflow: 255 ± 5 °C, 3 s; Forvarm 180 °C, 40–70 sek | Per specifikation, op til 3 gennemløb |
| Lodning (bølge) | 255 ± 15 °C, 4–6 sek | 2-3 afleveringer |
| Lodning (manuel) | 360 ± 10 °C, 2–5 sek | 2-3 afleveringer |
| Parameter | Prøveområde |

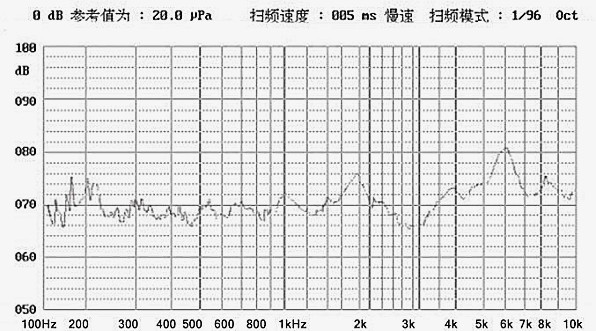

| Lydtryk | 71,8 – 76,4 dB |
| Frekvens | 4000 Hz |
| Kapacitans | 11385 – 12950 pF |
| Diameter | 9,0 mm |
| Højde | 1,8 mm |
Prøvedataene illustrerer typisk produktionsensartethed. Kun de garanterede grænser i hovedspecifikationstabellen gælder for alle produktionspartier.
De foreslåede anvendelser nedenfor er baseret på de elektriske og mekaniske egenskaber for MLT-9018. De er tænkt som design-in-vejledning og bør bekræftes i forhold til de specifikke krav til det endelige produkt.
•Batteridrevne bærbare enheder: ≤5mA strømtræk forlænger driftstiden i produkter, der drives af møntceller eller små lithiumpakker.
•Koldt miljøudstyr: den nedre driftsgrænse på −30°C understøtter kølelogistiksporere, udendørssensorer og uopvarmede industrielle kabinetter.
•Slanke elektroniske samlinger: 1,8 mm højde tillader integration i ultratynde skærme, membranpaneler og kortlæserrammer.
•Industrielle knudepunkter med flere spændinger: 1-25V-indgangen eliminerer spændingsoversættelseskredsløb, hvilket forenkler design, der skal fungere på 5V, 12V og 24V-busser.
•Køretøjsinteriørmoduler: direkte 12V-kompatibilitet passer til instrumentbrætklokker, parkeringssensorfeedback og sikkerhedssele-påmindelser.
•IoT-endepunkter og sensor-gateways: Den lave aktive strøm er godt afstemt med energi-høstnings- eller batteriapplikationer med lang levetid.
| Designhensyn | MLT-9018-specifikation |
| Nuværende budgetbegrænsning | ≤5 mA driftsstrøm pr. specifikation |
| Spændingsskinnevariation | 1–25V driftsområde dækker flere systemspændinger i én SKU |
| Lodret frigang | 1,8 mm højde under typiske 2,0–2,5 mm alternativer |
| Drift ved lav temperatur | -30 °C driftsgrænse pr. specifikation |
| Drevkredsløbs enkelhed | Intet induktivt tilbageslag; ingen flyback diode påkrævet |
| Kapacitiv belastningskarakteristik | 12000 pF specificeret til beregning af reaktiv impedans |
Den 9×9×1,8 mm SMD piezoelektriske passive buzzer blev udviklet specifikt til situationer, hvor strøm-, plads- og spændingsfleksibilitet er de primære begrænsninger. Dens kapacitive natur præsenterer en reaktiv belastning på ca. 3,3 kΩ ved resonans, hvilket betyder, at driveren skal levere spændingssving i stedet for stor kontinuerlig strøm; denne skelnen fører ofte til et enklere og mere omkostningseffektivt drivtrin sammenlignet med design af magnetiske transducere.
Prøver er tilgængelige til evaluering, så du kan måle akustisk output og strømforbrug med din egen frekvensomformerbølgeform og PCB-layout.
1. Hvilken type drevsignal kræver MLT-9018?
MLT-9018 er en passiv piezoelektrisk buzzer og har brug for et eksternt AC-signal, normalt en firkantbølge eller PWM nær 4000Hz. En jævnspænding alene vil ikke producere lyd. Drivkredsløbet skal oplade og aflade 12000pF kapacitansen ved omskiftningsfrekvensen; gennemsnitsstrømmen er lav, men øjeblikkelig spidsstrøm bør kontrolleres i forhold til førerens kapacitet.
2. Hvordan varierer lydtrykket med driftsspændingen inden for området 1–25V?
Lydtrykket stiger med drivspændingens amplitude. ≥70dB-garantien gives ved 5V-klassificeret tilstand. Ved lavere spændinger vil outputtet falde, og ved højere spændinger vil det stige. Spændingsspecifikke akustiske data kan rekvireres fra MEIDI.

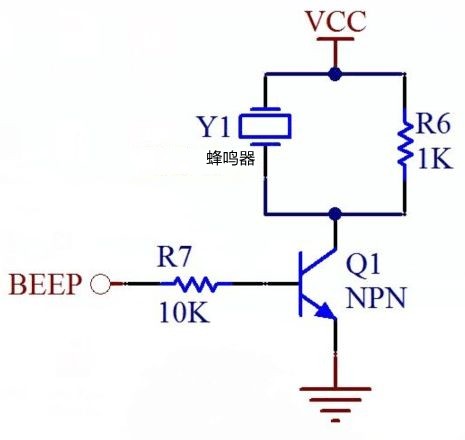

3. Kan MLT-9018 drives direkte fra en mikrocontroller GPIO pin?
Direkte drev fra en 3,3V eller 5V GPIO er muligt, hvis stiften kan levere den reaktive strøm til 12000pF ved 4000Hz. ≤5mA-gennemsnitsværdien falder inden for mange GPIO-specifikationer, men den maksimale ladestrøm under kapacitiv skift kan være højere. Til 12V og 24V drift anbefales en transistorbuffer eller dedikeret piezodriver. MEIDI kan levere referencekredsløb til almindelige opsætninger.
4. Hvad er betydningen af 12000 pF kapacitansspecifikationen?
Kapacitansen bestemmer den reaktive impedans: Z = 1/(2πfC). Ved 4000Hz virker dette til cirka 3,3 kΩ. Drivkredsløbet skal tilføre strøm til denne reaktive belastning. ±30 % tolerance (8400–15600pF) bør tages i betragtning, når drivertrinnet designes. Applikationsingeniører kan hjælpe med komponentvalg.
5. Hvad er forskellen mellem prøvedataene og de garanterede specifikationer?
Eksempelrapporten (måling på 10 enheder) viser typiske værdier, såsom lydtryk mellem 71,8 dB og 76,4 dB. Disse er kun givet til reference. De garanterede specifikationer er lydtryk ≥70dB, frekvens 4000±300Hz og kapacitans 12000±30% pF. Produktionstestprotokoller er tilgængelige på anmodning.
6. Giver MEIDI tilpasning til denne buzzer?
Ja, OEM- og ODM-tjenester er tilgængelige. Parametre som frekvens, spænding, dimensioner og vandtætning kan ændres, så de passer til specifikke krav. Kontakt applikationsteamet med din målspecifikation for en gennemførlighedsvurdering.
For vejledning i drevkredsløbsdesign, spændingsspecifikke akustiske målinger, anbefalinger om implementering i kolde omgivelser eller for at diskutere OEM-tilpasning, send dine krav via kontaktformularen. MEIDI's applikationsingeniørteam svarer normalt inden for en hverdag med teknisk dokumentation og volumenpriser.
MEIDI-fabrikken i Jiangsu-provinsen har leveret piezoelektriske og elektromagnetiske akustiske komponenter til globale kunder siden 2011. Med intern LCP-støbning, automatiseret SMD-samling og fuld akustisk testning leverer virksomheden industrier lige fra bilelektronik og industriel kontrol til medicinsk udstyr og smart home-systemer. ISO 9001 kvalitetsstyring og et dedikeret pålidelighedslaboratorium understøtter hver produktspecifikation, vi udgiver.
