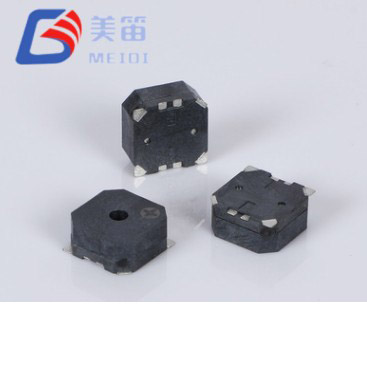

5V 2700Hz SMD Magnetic Active Buzzer er en aktiv elektromagnetisk buzzer pakket til overflademontering, designet til at producere en klar 2700Hz tone i det øjeblik en jævnspænding påføres. Fordi oscillatoren og drivertrinnet er integreret i komponenten, er der ikke behov for eksternt PWM-signal, mikrocontroller-timer eller transistorbuffer. Denne selvstændige arkitektur reducerer både komponentantal og firmwareoverhead, hvilket gør buzzeren særligt nyttig i indlejrede systemer, hvor I/O-stifter og behandlingscyklusser allerede er forpligtet til andre opgaver.
En nominel 5V forsyning passer til standard logiske og industrielle skinner, mens 4V til 7V driftsvinduet rummer regulatortolerance og batteriafladningskurver uden ydelsesdrift. Ved den nominelle spænding når lydtryksniveauet et minimum på 85dB ved 10 cm, et niveau, der bibeholder hørbarheden over en bred vifte af omgivende støjforhold. Med et kontinuerligt driftstemperaturspænd fra -40°C til +105°C er summeren velegnet til kabinetter, der oplever ekstreme kuldestarter eller langvarig eksponering for høje temperaturer.

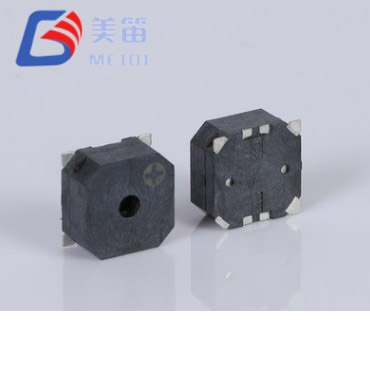

Det 12,8 mm kvadratiske fodaftryk og 6,5 mm højden placerer denne komponent mellem ultrakompakte SMD-brummere og større alarmenheder med gennemgående huller. Dens sorte LCP-hus er kompatibel med reflow-, bølge- og manuelle loddeprocesser, hvilket understøtter effektiv automatiseret samling. De følgende afsnit beskriver de elektriske og mekaniske egenskaber, pålidelighedstest og typiske integrationsscenarier.
Selvstændig elektromagnetisk summer med integreret oscillator: påfør DC, modtag øjeblikkelig 2700±300Hz tone.
•Aktivt design eliminerer behovet for en ekstern PWM-kilde, driver-IC eller timing-komponenter; kun en DC-spænding inden for det specificerede område er påkrævet
•4–7V driftsområde centreret ved 5V, der dækker regulerede 5V-skinner og typiske batteriafladningsprofiler
•≥85dB lydtryk ved 10 cm, det garanterede minimumsoutput til industri- og sikkerhedsalarmapplikationer
•≤50mA strømforbrug ved nominel spænding, et forudsigeligt tal for strømbudgetplanlægning i indlejrede systemer

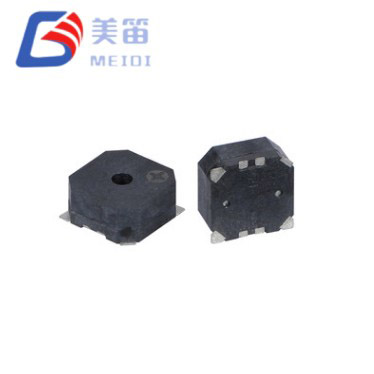

•12,8×12,8×6,5 mm SMD-fodaftryk, velegnet til automatiske pick-and-place og panelmonterede designs
•Udvidet driftsområde fra -40°C til +105°C, der understøtter anvendelse i termisk krævende miljøer
•Black LCP housing, reflow‑compatible to a peak of 255 ± 5 °C
Det integrerede oscillatorkredsløb eliminerer behovet for enhver ekstern bølgeformgenerering. En DC-forsyning tilsluttet direkte til terminalerne eller en logisk høj GPIO-udgang er alt, der kræves for at starte tonen. Denne aktive topologi står i kontrast til passive magnetiske summer, som kræver et kontinuerligt AC-drevsignal og normalt en dedikeret drivertransistor. Ved at holde magnetiseringselektronikken inde i komponenten reducerer MLT-1365Y-5V antallet af styklister og forenkler printkortets layout.
Driftsspændingsområdet på 4V til 7V er bevidst bredere end en enkelt nominel værdi. Det tager højde for outputtolerancen for 5V-regulatorer og spændingsfaldet af afladede batterier, så det akustiske output forbliver konsistent på tværs af forsyningsvariationer i den virkelige verden. Resonansfrekvensen er specificeret som 2700±300Hz, et bånd, der ligger under de 4kHz, der er almindeligt i miniature SMD-brummere. Denne lavere centerfrekvens kan tilbyde en anden tonal karakter og kan forplante sig anderledes inden for et kabinet, en faktor der er værd at evaluere under prototypetest.
Lydtrykket er garanteret på minimum 85dB ved 10 cm under 5V-drift, og det typiske strømforbrug forbliver på eller under 50mA. Disse tal giver designere mulighed for at dimensionere strømforsyningen og den termiske margin nøjagtigt. Vægten på 2,5 g og LCP-huset er konstrueret til standard SMT-processer: reflow med en 255±5°C top, bølge- og håndlodning er alle understøttet i henhold til produktspecifikationen.
Den integrerede oscillator accepterer DC og frembringer en tone med det samme; ingen mikrocontroller-timer, PWM-ressource eller ekstern transistor er nødvendig.
Et 4–7V forsyningsvindue med et 5V center dækker regulerede skinner og batteriafladningskurver uden behov for spændingskonditionering.
Resonansfrekvensen er fastsat til 2700Hz inden for en ±300Hz produktionstolerance, hvilket giver en forudsigelig akustisk signatur.
Lydoutput er garanteret ved ≥85dB ved 10 cm under nominelle forhold, hvilket opfylder hørbarhedskravene fra industri- og sikkerhedsadvarsler.
Strømforbrug på ≤50mA tillader ligetil strømbudgettering i indlejrede designs.
Et driftstemperaturspænd fra -40°C til +105°C strækker sig langt ud over de typiske grænser for forbrugerkvalitet, hvilket åbner udbredelse i udendørs, bilindustrien og tunge industrielle miljøer.
Det 12,8 mm kvadratiske SMD-fodaftryk med 6,5 mm højde og sort LCP-hus er kompatibel med multiproceslodning, inklusive op til tre reflow-gennemløb.

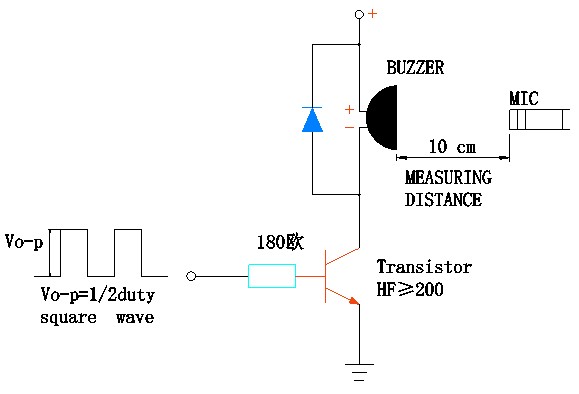

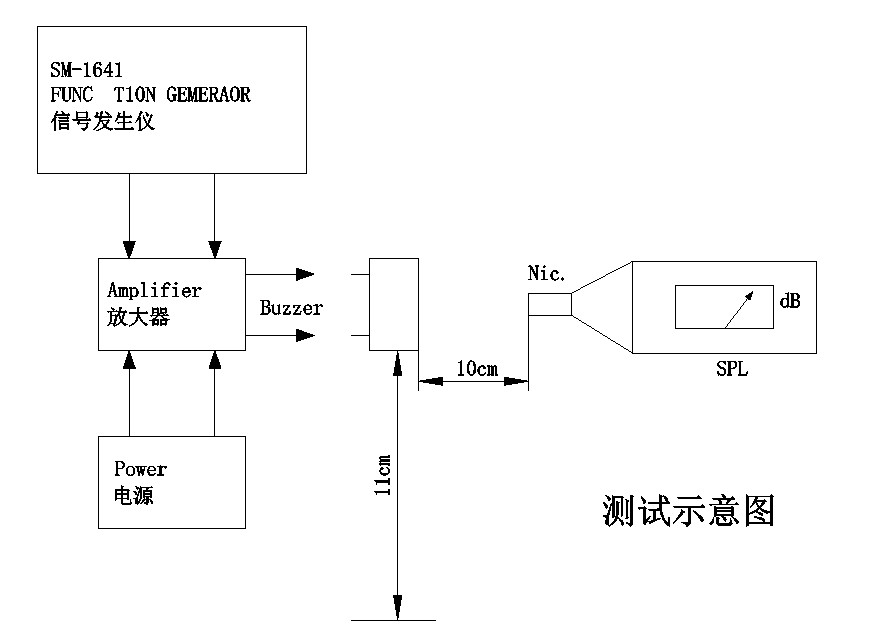

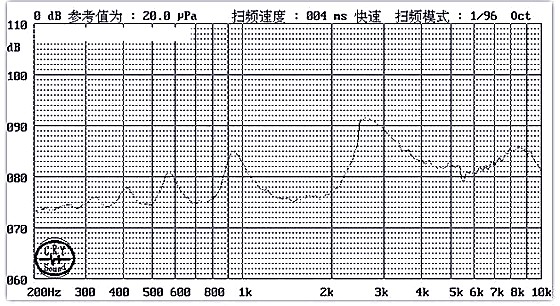

| Parameter | Værdi | Testbetingelser |
| Produkttype | Elektromagnetisk SMD Active Buzzer | — |
| Nominel spænding | 5 V (Vo‑p) | Nominel |
| Driftsspænding | 4 – 7 V (Vo‑p) | Sammenhængende |
| Lydudgang ved 10 cm | ≥ 85 dB | Ved 5V, 10 cm |
| Driftsstrøm | ≤ 50 mA | Ved 5V |
| Resonansfrekvens | 2700 ± 300 Hz | Ved nominel spænding |
| Driftstemperatur | -40 °C ~ +105 °C | Sammenhængende |
| Opbevaringstemperatur | -40 °C ~ +120 °C | Ikke i drift |
| Dimensioner (L × B × H) | 12,8 × 12,8 × 6,5 mm | Kun krop |
| Vægt | 2,5 g | Typisk |
| Husmateriale | Sort LCP | Reflow kompatibel |
| Lodning (anbefales) | Reflow: 255 ± 5 °C, 3 s; Forvarm 180 °C, 40–70 sek | Per specifikation, op til 3 gennemløb |
| Lodning (bølge) | 255 ± 15 °C, 4–6 sek | 2-3 afleveringer |
| Lodning (manuel) | 360 ± 10 °C, 2–5 sek | 2-3 afleveringer |
MEIDI Intelligent Technology har designet og fremstillet akustiske komponenter siden 2011. Virksomhedens vertikalt integrerede anlæg i Jiangsu, Kina, dækker LCP-støbning, automatiseret SMD-samling, elektromagnetisk spolevikling og fuld inline akustisk test. Fabrikken, der opererer under et ISO 9001-certificeret kvalitetssystem, understøtter højvolumenproduktion med sporbarhed på batchniveau, hvilket muliggør ensartet levering til bil-, industri-, sikkerheds- og forbrugerelektronikkunder verden over.
MLT-1365Y-5V er produceret under samme produktionsdisciplin. Hver batch gennemgår følgende pålidelighedsverifikation, som specificeret i produktdokumentationen. Miljøbelastningsscreening inkluderer en 48 timers højtemperaturopbevaring ved +80±2°C, en 48 timers lavtemperaturopblødning ved -30±2°C og fem termiske chokcyklusser mellem disse ekstremer med en 30-minutters ophold pr. trin. Mekanisk robusthed valideres ved vibrationstestning fra 10Hz til 55Hz ved 1,0 mm amplitude på tværs af alle tre akser, efterfulgt af tre 75 cm fritfaldsdråber på en 10 mm hårdttræoverflade.
Fugtmodstand bekræftes af en 48-timers eksponering for 50±5°C ved 90-95% relativ luftfugtighed, med en 2-timers omgivende genopretning før karakterisering. Loddeintegritet verificeres gennem en 250±5°C loddemodstandstest i 10 sekunder, med komponentlegemet placeret 2,0 mm fra loddepunktet, foruden fuld reflow-profiltestning. Alle testkriterier er dokumenteret i produktspecifikationen, og batchtestrapporter er tilgængelige på anmodning. For kunder, der kræver udvidet kvalifikation ud over disse standardprotokoller, kan MEIDIs kvalitetsingeniørteam diskutere yderligere screening.
Scenarierne nedenfor er afledt af de elektriske, akustiske og miljømæssige klassificeringer af MLT-1365Y-5V. De er tænkt som integrationsvejledning og indebærer ikke nogen forudeksisterende sikkerheds- eller reguleringscertificering; kontakt MEIDI for bekræftelse af overholdelse på dit målmarked.
•Industrielle kontrolpaneler: det aktive design forbindes direkte til PLC-udgange eller 5V logiske skinner, hvilket fjerner behovet for PWM-generering og sparer processorressourcer til kernestyringsopgaver.
•Sikkerhed og adgangskontrol: Indbrudspaneler, tastaturer og kortlæsere drager fordel af det enkle to-leder DC-drev og 85dB output, der skærer gennem moderat omgivende støj.
• Bygningsautomatiseringsgateways: Statusændringsalarmer og fejladvarsler kan implementeres med en enkelt GPIO-pin, hvilket forenkler firmwarearkitekturen i HVAC- og energistyringssystemer.
•Kommercielle apparater: timere, indikatorer for cyklusafslutning og døråbne-alarmer på 5V-styrekort får en pålidelig lydkilde uden yderligere drevkomponenter.
•Telekominfrastruktur: Udendørs kabinetter og netværksudstyr udsat for store temperaturudsving understøttes af -40°C koldstartskapacitet og +105°C øvre driftsgrænse.
•Udendørs og termisk variabelt udstyr: kabinetter i solcelledrevet, koldt klima eller motorrumsapplikationer kan stole på den udvidede temperaturklassificering for ensartet alarmydelse.
| Designhensyn | MLT-1365Y-5V-specifikation |
| Eliminer eksterne oscillatorkredsløb | Integreret drevkredsløb; påføring af jævnspænding producerer tonen uden nogen PWM, MCU timer eller transistor driver |
| 5V systemkompatibilitet | 4–7V område centreret ved 5V nominel; fungerer direkte fra standard regulerede 5V skinner |
| Termisk udfordrende miljøer | -40 °C to +105 °C operating range per specification |
| Moderat krav til akustisk output | ≥85 dB ved 10 cm specificeret for alarmhørbarhed |

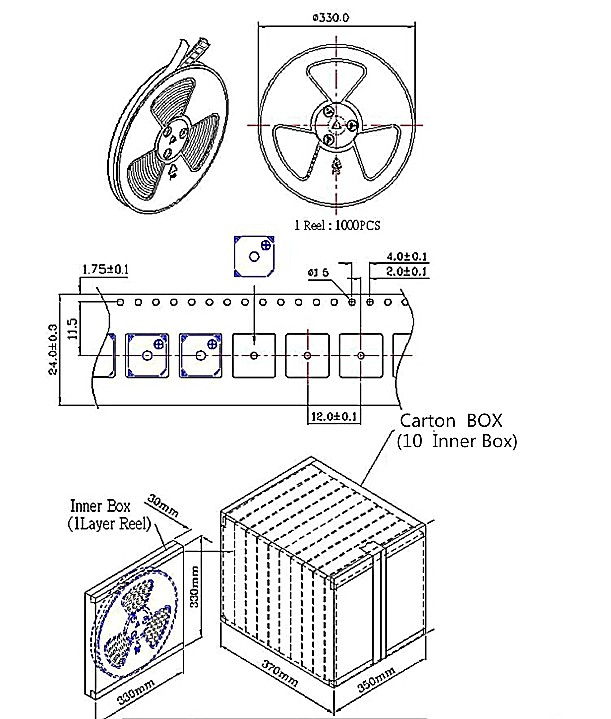

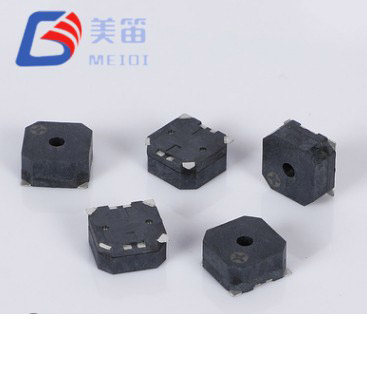

| SMT produktionseffektivitet | SMD-fodaftryk kompatibel med tape-og-rulle-fremføring og standard reflow-profiler |
| Nuværende budgetplanlægning | ≤50 mA specificeret til strømforsyning og termiske designberegninger |
Den 5V 2700Hz SMD Magnetic Active Buzzer udfylder et mellemrum mellem meget kompakte SMD-brummere og større gennemhullede alarmenheder. Dens 12,8 mm kvadratfodaftryk er større end de mindste SMD-alternativer, men det aktive design eliminerer drevkredsløbets kompleksitet, der typisk kræves af passive transducere. Højden på 6,5 mm bytter lodret plads ud med integreret elektronik og robust akustisk output. Ved 2700Hz er resonansfrekvensen med vilje sat under det 4kHz-center, der er almindeligt i miniature-enheder; dette kan påvirke den tonale karakter og kan give bedre ydeevne i visse kabinetakustik. Ingeniører opfordres til at sammenligne 2,7 kHz-tonen med alternativer med højere frekvens under prototyping.
Prøver er tilgængelige til bænk-evaluering, så du kan måle akustisk output, strømforbrug og termisk adfærd under dine specifikke drev og miljøforhold.
1. Kræver MLT‑1365Y‑5V en ekstern oscillator eller et driverkredsløb?
Nej. Buzzeren er aktiv med en oscillator og driver integreret i komponenten. En jævnspænding påført inden for 4–7V-området producerer en 2700±300Hz tone direkte. Intet eksternt PWM-signal, mikrocontroller-timer eller transistor er nødvendigt. En simpel logisk høj GPIO-udgang, en relækontaktlukning eller en direkte forbindelse til en DC-skinne er tilstrækkelig til at aktivere lyden.
2. Hvad er forskellen mellem denne aktive summer og en passiv elektromagnetisk summer?
En passiv elektromagnetisk summer indeholder en spole og membran, men mangler drevelektronik; den skal tilføres et AC-signal ved resonansfrekvensen, typisk fra en PWM-udgang og en transistorbuffer. MLT‑1365Y‑5V inkorporerer alle nødvendige drevkredsløb, så den fungerer med en konstant jævnspænding. Denne tilgang sparer I/O-ben, firmware-overhead og PCB-plads på bekostning af en lidt større pakke og en fast frekvens.
3. Hvordan er 2700Hz-frekvensen sammenlignet med 4000Hz-brummere?
2700±300Hz centerfrekvensen er lavere end 4kHz-standarden, der findes i mange miniature SMD-brummere. Begge frekvenser er inden for området for god menneskelig hørefølsomhed. Den lavere tonehøjde kan tilbyde forskellig tonal karakter og kan forplante sig anderledes gennem kabinetmaterialer og baggrundsstøjspektre. Det bedste valg afhænger af det akustiske miljø, behov for advarselsdiskrimination og brugerpræferencer; prototypetest anbefales.
4. Kan summeren fungere kontinuerligt ved +105°C?
+105°C-tallet repræsenterer den øvre grænse for det specificerede driftsområde. Kontinuerlig drift ved denne temperatur er inden for specifikationerne, men som alle elektroniske komponenter fremskynder langvarig udsættelse for høje temperaturer aldring. For applikationer, der kræver vedvarende drift nær grænsen, skal du kontakte MEIDI for at få råd om reduktion og forventet levetid under din termiske profil.
5. Hvilket drevkredsløb anbefales til mikrocontrollerintegration?
MLT-1365Y-5V behøver kun en DC-spændingskilde i 4-7V-området. Hvis en 5V mikrocontroller GPIO kan kilde ≤50mA, kan buzzeren tilsluttes direkte. Når GPIO-strømkapaciteten er lavere, er en N-kanal MOSFET eller NPN transistor på logisk niveau, der bruges som en switch på lav side, den typiske løsning. Buzzeren indeholder intern drevelektronik, så der kræves ingen seriestrømbegrænsende modstand på strømledningen. Sørg for, at forsyningsspændingen aldrig overstiger 7V for at beskytte det interne oscillatorkredsløb.
For tekniske datablade, spændingsspecifik akustisk karakterisering, termiske deratingdata, noter til applikationsnoter til drevkredsløb eller OEM-tilpasningsdiskussioner, indsend dine krav via kontaktformularen. MEIDI applikationsteknik svarer typisk inden for en hverdag med dokumentation og volumenpriser.
MEIDI Intelligent Technology har leveret piezoelektriske og elektromagnetiske akustiske komponenter siden 2011. Virksomhedens produktionsvirksomhed i Jiangsu integrerer LCP-støbning, automatiseret spolevikling, SMD-samling og 100% inline akustisk test. ISO 9001 processer og et dedikeret pålidelighedslaboratorium understøtter de udgivne ydeevnegarantier for hvert produkt. Kunder på bil-, industri-, sikkerheds- og forbrugermarkederne stoler på MEIDI for ensartet kvalitet og responsiv teknisk support.
