En magnetisk aktiv buzzer er en kompakt lydkomponent, der genererer en hørbar alarm fra en DC-forsyning, uden at der kræves nogen ekstern drevbølgeform. Den enkelte egenskab holder buzzeren i konstant efterspørgsel i alarmer, kontrolpaneler, apparater, bilindikatorer, medicinsk udstyr og industrielt udstyr - hvor som helst en designer ønsker en pålidelig tone uden at bruge en mikrocontroller-output eller et drivertrin på det.
Denne artikel forklarer, hvordan en magnetisk aktiv summer virker, hvad den er lavet af, hvor den bruges, hvordan man vælger en efter spænding, frekvens og lydtryk, og hvordan den sammenlignes medmagnetisk passiv summerog piezo-alternativerne. Hver angivne specifikation er taget fra vores eget produktionskatalog i stedet for estimeret.

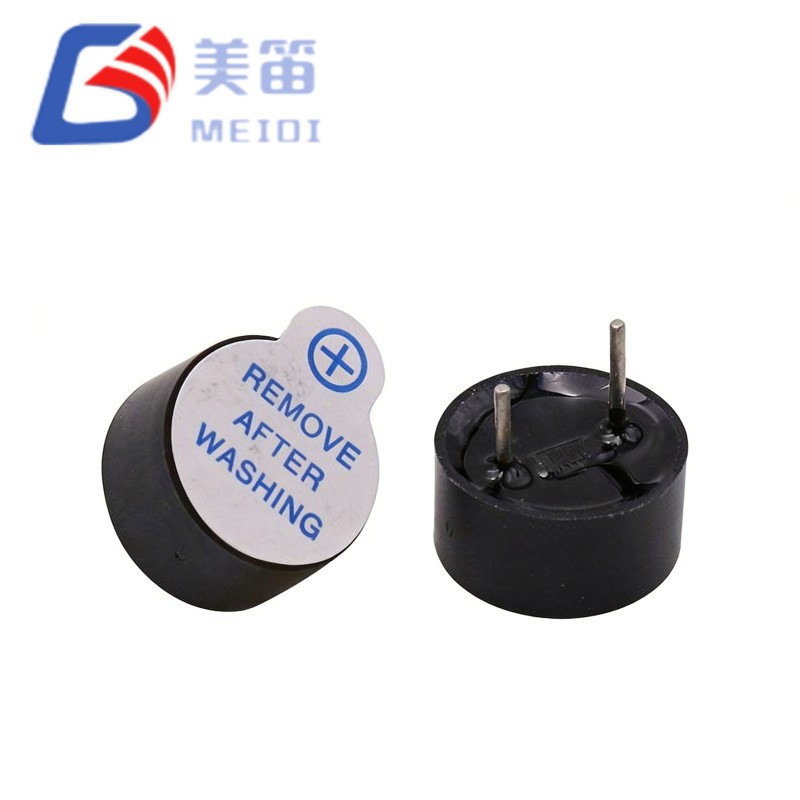

En magnetisk aktiv summer er en elektromagnetisk lydkomponent, der genererer lyd gennem magnetisk vibration. I modsætning tilpassive summerder kræver et eksternt frekvenssignal fra værtskredsløbet, indeholder en aktiv buzzer en indbygget oscillator. Når den korrekte DC-spænding er leveret, frembringer den magnetiske aktive summer straks en kontinuerlig tone uden yderligere kontrolkomponenter. Dette er grunden til, at den aktive summer ofte er den enkleste hørbare alarm, et bræt kan bære, og hvorfor den magnetiske summer forbliver standardvalget for designere, der ønsker et bip uden et førertrin.
"Magnetisk" refererer til drivmekanismen - en spole, en permanent magnet og en stålmembran. "Aktiv" betyder, at oscillatoren er inde i pakken. Begge halvdele af navnet har betydning på indkøbsstadiet: Den magnetiske konstruktion sætter tonekarakteren og strømtrækket, og det aktive design sætter, hvad værtskredsløbet skal levere, som simpelthen er en switchet DC-skinne. Deelektromagnetisk summerfamilie dækker både den aktive og den passive version af denne konstruktion.
Funktionsprincippet for en magnetisk aktiv summer er elektromagnetisk konvertering. Når der tilføres jævnstrøm, genererer den interne oscillator et elektrisk impulssignal. Det signal passerer gennem spolen og skaber et skiftende magnetfelt, som interagerer med den permanente magnet og membranen inde i summeren. Membranen bevæger sig frem og tilbage under den elektromagnetiske kraft, og disse vibrationer skaber trykændringer i luften - den lyd, du hører.
| Arbejdsstadie | Hvad sker der indeni |
|---|---|
| Strømindgang | DC-spænding leveres til buzzer-terminalerne - ingen bølgeform nødvendig |
| Signalgenerering | Den interne oscillator skaber periodiske elektriske impulser |
| Magnetisk konvertering | Spolen omdanner impulserne til et skiftende magnetfelt |
| Mekanisk vibration | Membranen trækkes og frigives af den elektromagnetiske kraft |
| Lydudgang | Vibrationen udsender en hørbar tone, typisk 2-4 kHz |
Fordi oscillatoren allerede er inde i komponenten, behøver designeren slet ikke at generere en buzzer-frekvens. Det fjerner en timerkanal, en PWM-udgang og firmwaren til at drive dem, og det betyder, at summertonen ikke kan gå tabt på grund af en softwarefejl. Afvejningen er fast tonehøjde: en magnetisk aktiv buzzer lyder på én frekvens, hvorimod en passiv buzzer kan drives med hvilken tonehøjde eller hvilket mønster firmwaren vælger. Vælg mellem den aktive summer og den passive buzzer før layoutet, ikke efter det.
At forstå den interne struktur hjælper ingeniører med at matche en magnetisk aktiv summer til et præstationskrav, og det forklarer, hvorfor to summer af samme størrelse kan lyde meget forskelligt. En typisk del består af følgende elementer.
| Komponent | Rolle | Hvad det betyder for køberen |
|---|---|---|
| Oscillatorkredsløb | Genererer pulstoget, der driver spolen | Fixer tonen; ingen ekstern drev nødvendig |
| Elektromagnetisk spole | Omdanner elektrisk energi til et magnetisk felt | Indstiller strømforbrug - typisk 30 mA ved nominel spænding |
| Permanent magnet | Giver det statiske felt spolen arbejder imod | Påvirker effektivitet og output |
| Diafragma | Vibrerer for at generere lyd | Størrelse og materiale indstiller resonansfrekvensen og SPL |
| Hus og terminaler | Beskytter samlingen og sørger for monteringen | Bestemmer fodaftryk, stiftdeling og tætning |
Resonansfrekvensen trykt på et datablad er den mekaniske resonans af det membran-og-hus-system, og det er her den magnetiske aktive summer er højest. Hver buzzer i kataloget måles på det tidspunkt. Kør den langt fra det punkt, og output falder hurtigt, hvorfor frekvenskolonnen betyder lige så meget som spændingskolonnen, når du sammenligner dele.
Fordi en magnetisk aktiv buzzer kun behøver en koblet DC-linje fra værtskortet, vises den i næsten alle kategorier af elektroniske produkter, der skal advare, bekræfte eller underrette.
| Anvendelse | Hvad Buzzeren gør | Typisk krav |
|---|---|---|
| Hvidevarer til hjemmet | Nøglebekræftelse, end-of-cycle, fejladvarsel | 5 eller 12 V, moderat SPL, kompakt fodaftryk |
| Sikkerheds- og brandpaneler | Alarm- og statustoner | Høj SPL, kontinuerlig drift, stabil tone |
| Bilelektronik | Indikatorer, påmindelser, parkeringsalarmer | 12 V, bredt temperaturområde |
| Medicinsk udstyr | Alarm og brugerfeedback | Konsekvent parti-til-parti-output, dokumenteret kvalitet |
| Industriel kontrol | Fejl- og procesalarmer | 24 V, høj SPL i støjende omgivelser |
| Forbruger- og IoT-produkter | Notifikationer og parringssignaler | 3 V, lille størrelse, svag strøm |
Udvælgelsen starter med den forsyning, du faktisk har, og arbejder derefter udad til akustikken og mekanikken i selve summeren. Besvar disse fem spørgsmål, og buzzer-shortlisten indsnævres normalt til to eller tre dele.
Tabellen nedenfor viser repræsentative magnetiske aktive summer-modeller fra Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI), med værdier taget fra vores egne specifikationsark. Bemærk, hvordan den samme mekaniske familie — 9,0 × 5,5 mm, 9,0 × 4,2 mm eller 12,0 × 9,5 mm — tilbydes på tværs af flere spændinger, som lader en platform bevæge sig mellem skinnerne uden at ændre buzzer-fodaftrykket eller boardlayoutet.
| Model | Type | Nominel spænding | Resonansfrekv. | Min. SPL | Strøm | Dimensioner (mm) | Temp. Rækkevidde |
|---|---|---|---|---|---|---|---|
| HNB09A03 | Magnetisk aktiv | 3 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | -20 til +70 °C |
| HNB09A05 | Magnetisk aktiv | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | -20 til +70 °C |
| HNB09A12 | Magnetisk aktiv | 12 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | -20 til +70 °C |
| HNT-9042-03 | Magnetisk aktiv | 3 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 4,2 | -20 til +70 °C |
| HNT-9042-05 | Magnetisk aktiv | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 4,2 | -20 til +70 °C |
| HMB1275-05B | Magnetisk aktiv | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 7,5 | -20 til +70 °C |
| TMB12A03 | Magnetisk aktiv | 3 V DC | 2400 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 9,5 | -20 til +70 °C |
| TMB12A05 | Magnetisk aktiv | 5 V DC | 2400 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 9,5 | -20 til +70 °C |
| TMB12A12 | Magnetisk aktiv | 12 V DC | 2700 ± 300 Hz | ≥ 88 dB | ≤ 30 mA | Φ12,0 × 9,5 | -20 til +70 °C |
| TMB12A24 | Magnetisk aktiv | 24 V DC | 2400 ± 300 Hz | ≥ 90 dB | ≤ 30 mA | Φ12,0 × 9,5 | -20 til +70 °C |
| MLT-9650Y-5V | SMD magnetisk aktiv | 5 V DC | 3000 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | 9,6 × 9,6 × 5,0 | -30 til +70 °C |
De to buzzere ligner hinanden og er ofte på lager side om side, men de spørger helt forskellige ting til værtskredsløbet. Sammenligningen nedenfor er den, der afgør de fleste indkøbsfejl.
| Sammenligningsområde | Magnetisk aktiv summer | Magnetisk passiv summer |
|---|---|---|
| Drevkrav | Kun DC-forsyning — oscillator er intern | Ekstern firkantbølge eller PWM fra værten |
| Tonefleksibilitet | Fast enkelt tone | Enhver tonehøjde, mønster eller melodi, firmwaren kan generere |
| Firmware og hardware omkostninger | Laveste — én skiftet linje | Har brug for en timerkanal og driverkode |
| Nuværende lodtrækning | Ca. 30 mA ved nominel spænding | Lignende, men kun under kørsel |
| Typisk brug | Simple alarmer, bekræftelser, statusindikatorer | Graderede alarmer, multitone og musikalske signaler |
En magnetisk aktiv buzzer er også værd at sammenligne med piezo-ruten, før designet fryses. Piezo-brummere trækker mindre strøm og passer til batteridesign, men det keramiske element præsenterer en statisk kapacitans for føreren og har brug for en drevet bølgeform, så de er en helt anderledes designøvelse. Hvis kortet ikke har nogen ekstra PWM-udgang, og brevet blot er "bip, når dette sker", er den aktive magnetiske buzzer normalt det billigste svar på et simpelt alarmkrav.
To datablade kan både hævde 85 dB og beskrive meget forskellige summer. Uden drevspændingen og måleafstanden er et SPL-tal ikke sammenligneligt - 85 dB ved 10 cm og 85 dB ved 30 cm er ikke den samme del. Spørg hver leverandør om de samme tre numre, og bedøm dem derefter sammen. Det samme gælder for frekvensen: en magnetisk aktiv summer citeret ved "2–4 kHz" uden et resonanspunkt fortæller dig intet om, hvor den faktisk er højest.
Den anden almindelige fejl er godkendelse af en buzzer i fri luft. Et hus, en pakning og et frontpanel kan nemt fjerne 5 til 10 dB, og en del, der passerer på bænken, kan svigte i produktet. Test den magnetiske aktive summer inde i det endelige kabinet, ved den laveste forsyningsspænding, produktet vil se, før du låser designet.
| Fejl | Hvad det koster | Hvad skal man gøre i stedet |
|---|---|---|
| Spænding valgt efter vane, ikke af jernbane | En stille eller lydløs summer i marken | Bekræft skinnen ved buzzerterminalerne under belastning |
| SPL sammenlignet uden distance | En svagere advarsel end dataarket foreslog | Spørg efter afstand, spænding og bølgeform med hver figur |
| Prøve godkendt uden for huset | 5 til 10 dB tabt ved produktion | Lyt til summeren inde i det færdige kabinet |
| Nuværende budget ikke kontrolleret | Brown-outs eller en hot switching transistor | Budget omkring 30 mA og størrelse switchen i overensstemmelse hermed |
| Toneændring anmodet efter værktøj | En anden kvalifikationscyklus | Beslut dig for aktiv vs passiv, før brættet lægges ud |
For de fleste eksportmarkeder er dokumentationen bag en buzzer lille og ikke til forhandling, og den betyder lige så meget som akustikken. Udgangspunktet for en leverandør af magnetisk aktiv summer er:
Et certifikat viser, at systemet eksisterer, ikke at det aktuelle parti blev målt. Det, der adskiller en kvalificeret magnetisk aktiv buzzer-leverandør fra en blot certificeret, er rutinen på linjesiden: om hver batch er akustisk testet, om resultatet er registreret, og om et mislykket parti holdes. Bed om den udgående inspektionspost for den sidste forsendelse - svaret fortæller dig mere end en scanning af certifikatet.
MEIDI udvikler og fremstiller elektromagnetiske summerprodukter til forskellige spændingskrav, monteringsmetoder og anvendelsesmiljøer, og hver buzzer forlader fabrikken akustisk testet og understøtter specialarbejde med elektrisk ydeevne, akustisk output og mekanisk design.
Normalt ikke direkte. En magnetisk aktiv buzzer trækker omkring 30 mA ved nominel spænding, hvilket er mere end en typisk GPIO kan levere, så brug en lille transistor eller MOSFET som switch og forsyn buzzeren fra skinnen. Styresignalet er så simpelthen tændt eller slukket - ingen bølgeform påkrævet.
To årsager, og begge er fælles. Kabinettet dæmper og blokerer for lydvejen, hvilket typisk koster 5 til 10 dB, og forsyningen kan være under den nominelle spænding. Mål SPL inde i huset i stedet for i fri luft, og bekræft skinnen ved buzzerterminalerne under belastning.
En magnetisk aktiv summer bruger en spole, magnet og membran og kører fra almindelig jævnstrøm med en indbygget oscillator, trækker cirka 30 mA og giver en fuld, afrundet tone. En piezo-brummer bruger et keramisk element, trækker meget mindre strøm og er tyndere, men den har brug for en drevet bølgeform og præsenterer en kapacitiv belastning. Vælg magnetisk, når du vil have det enkleste drev; vælg piezo, når kraft og højde er begrænsningerne.
Nej — oscillatoren er fastgjort inde i pakken, så tonehøjden er indstillet fra fabrikken. Hvis du har brug for forskellige toner, graderede advarsler eller en melodi, skal du angive enmagnetisk passiv summerog køre den fra værtskredsløbet i stedet for.
Ja. DeSMD magnetisk aktiv summerserien er bygget til reflow-lodning, herunder dele som MLT-9650Y-5V ved 9,6 × 9,6 × 5,0 mm. Bekræft reflow-profilen med leverandøren, da membranen og huset skal overleve toptemperaturen.
Katalog magnetiske aktive summer kommer typisk i 3 V, 5 V, 12 V og 24 V versioner, ofte inden for den samme mekaniske familie — for eksempel 12,0 × 9,5 mm serien spænder over alle fire. Det lader et bordlayout betjene flere forsyningsskinner.
Katalogmagnetiske aktive summer når typisk 85 til 90 dB, hvilket passer til panelindikatorer, apparater og bekræftelser. Hvor omgivelserne er støjende, eller alarmen skal bære på tværs af et rum, enalarmsummervurderet til 95 dB eller derover er den rigtige kategori i stedet. Bestem dette fra installationen, ikke fra dataarket alene.
Ofte ja. Flere mekaniske familier i kataloget - inklusive 12,0 × 9,5 mm-serien - tilbydes på 3 V, 5 V, 12 V og 24 V med samme kontur. Det lader et bordlayout betjene flere produktvarianter og holder en enkelt kvalificeret magnetisk aktiv summer på tværs af platformen.
Standardmodeller starter normalt ved 1.000 stk. med gratis prøver til evaluering. Brugerdefinerede spændings-, frekvens- eller boliganmodninger har en højere MOQ, fordi værktøj og akustisk validering skal konfigureres. Leveringstiden afhænger af sæsonen, så bekræft det på forespørgselsstadiet i stedet for på ordrestadiet.
