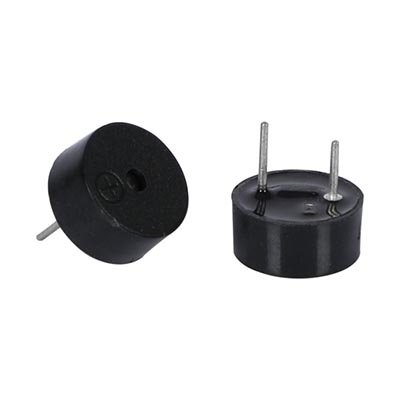

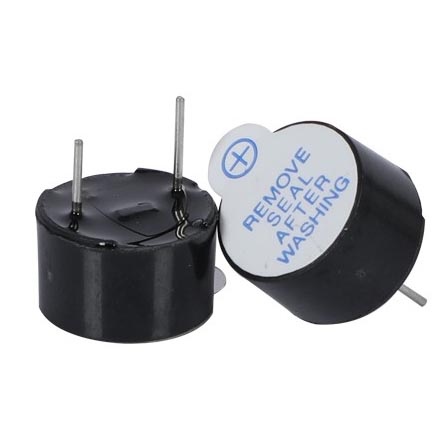

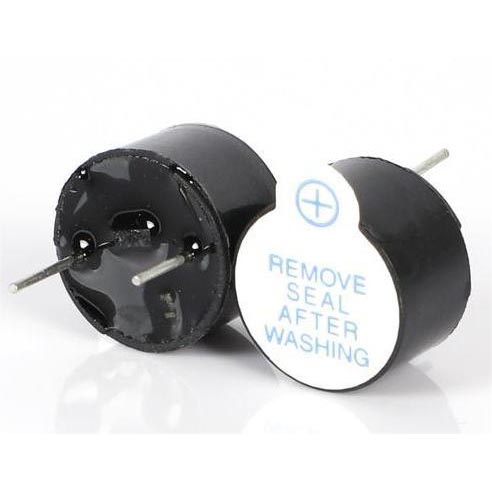

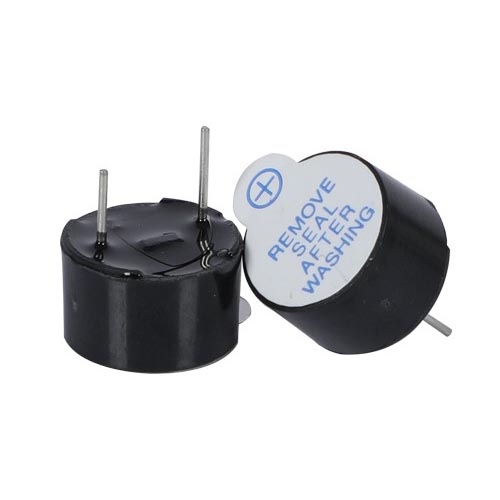

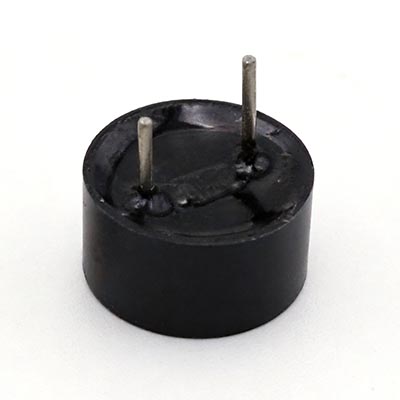

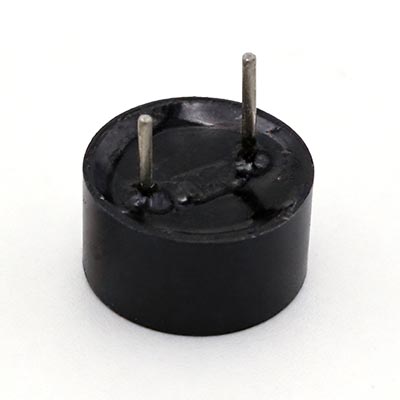

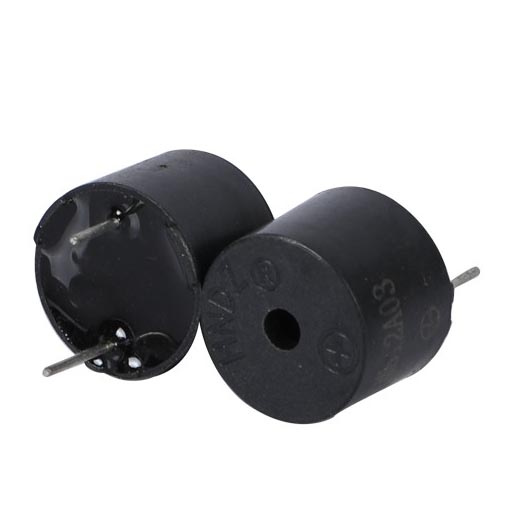

En magnetisk aktiv summer pakker en spole, en permanent magnet, en ferromagnetisk membran, og et oscillatorkredsløb til en enkelt selvstændig enhed. Når en jævnspænding inden for sin nominel rækkevidde anvendes, afbryder den indbyggede elektronik automatisk spolens strøm ved den mekaniske resonansfrekvens, hvilket får membranen til at vibrere og udsende en konstant tone. Ingen ekstern signalgenerator, mikrocontroller PWM-udgang eller yderligere driver etape er påkrævet. Denne plug-and-sound-adfærd gør den magnetiske aktive summer a hyppigt valg for udstyr, hvor en advarsel med fast frekvens er alt, der er nødvendigt, og kredsløbs enkelhed er en prioritet.
Den indbyggede oscillator er indstillet til resonanspunktet for membranen og spolen samling, som typisk ligger mellem 200Hz og 3kHz. Fordi skiftet sker på selve buzzeren, skal værtssystemet kun levere en ren DC udbud. Dette eliminerer behovet for en perifer timer på mikrocontrolleren og reducerer firmwarekompleksiteten. Til sammenligning, aMagnetisk passiv summerkræver et eksternt firkantbølge- eller PWM-signal ved resonansfrekvensen for at generere lyd, hvilket giver designeren kontrol over tonehøjde og lydstyrke, men på bekostning af ekstra drevkredsløb. I situationer, hvor den samme DC-skinne allerede forsyner anden logik, en aktiv summer kan tilsluttes direkte, nogle gange kun med en seriemodstand til strømbegrænsning.
Magnetiske aktive summer er fremstillet til nominelle spændinger såsom 1,5V, 3V, 5V, 12V og 24V DC. Den nominelle spænding bestemmer spolens impedans og resulterende lydtryksniveau, som normalt falder mellem 80dB og 100dB ved 10 cm. Strømtræk er typisk i området 10mA til 50mA, med højere strøm svarende generelt til højere output. Resonansfrekvensen er fast af det mekaniske design og kan ikke ændres i marken, dog flere tonemønstervarianter (kontinuerlig, pulserende eller vekslende) kan specificeres på tidspunktet for bestilling. Til applikationer, der kræver et overflademonteret fodaftryk, en SMD Magnetic Active Buzzertilbyder den samme selvsvingende adfærd i en reflow-kompatibel pakke.
Disse summer vises på tværs af en bred vifte af produkter, der har brug for en pålidelig, lavpris hørbar indikator. Husholdningsapparater såsom klimaanlæg, mikrobølgeovne og vaskemaskiner bruger dem til tastetryk feedback og cyklus-slut-advarsler. Sikkerhedsalarmpaneler og røgdetektorer afhænger af deres høj, direkte tone for at signalere fare. I bilmiljøet, dør-åben advarsler og sikkerhedsselepåmindelser anvender ofte magnetiske aktive summer, fordi de kan fungere direkte fra en 12V batteriskinne uden yderligere signal konditionering. Industrielt udstyr, herunder strømforsyninger og programmerbare logiske controllere, integrerer også disse komponenter for at give lokal fejl indikation.
MEIDI fremstiller magnetiske aktive summer på dedikerede samlebånd, der kombinere automatiseret spolevikling, magnetindsættelse, membransvejsning og oscillator PCB vedhæftning. Hver enhed består en end-of-line akustisk kontrol der registrerer lydtrykniveau, resonansfrekvens og strømforbrug, med dataene opbevaret for batchsporbarhed. ISO9001 kvalitetssystemet kræver også periodisk prøvetagning for temperaturcyklus, fugtmodstand, og loddevarme holdbarhed, hvilket sikrer ensartet feltpræstation på tværs produktionsmængder. For kunder, der har brug for et tilpasset tonemønster, et anderledes ledningslængde eller en specifik spoleimpedans, kan ingeniørteamet justere designet og levere karakteriseringsprøver før hovedproduktionsforløbet.
Kan jeg ændre frekvensen af en magnetisk aktiv summer, efter at den er bygget?
Nej. Resonansfrekvensen bestemmes mekanisk af membranen og spolen montering og kan ikke justeres udvendigt. Hvis et output med variabel frekvens er påkrævet, aMagnetisk passiv summerdrevet af en mikrocontroller PWM-signal ville være et mere passende valg.
Virker en magnetisk aktiv summer med en fluktuerende DC-forsyning?
Den interne oscillator forventer en relativt stabil jævnspænding inden for specificeret driftsområde. Store spændingsudsving, krusninger eller omvendt polaritet kan forårsage uregelmæssig drift eller permanent skade. En simpel afkoblingskondensator og en seriediode til beskyttelse mod omvendt polaritet er almindelige tilføjelser til strømindgang.
Hvad er forskellen mellem en magnetisk aktiv summer og en aktiv piezoelektrisk summer?
Begge er selvoscillerende og kræver kun en jævnstrømsforsyning, men de bruger forskelligt transducer teknologier. En magnetisk aktiv summer frembringer en lavere frekvens, varmere tone og kan operere fra meget lave spændinger. AnAktiv piezoelektrisk summergenererer en højere, skarpere tone lyd og trækker typisk mindre strøm. Valget afhænger af den ønskede tone karakter, strømbudget og kabinetakustik.
Tabellen nedenfor viser alle standardspecifikationer for produkter i denne serie. Skræddersyede løsninger er tilgængelige efter din anmodning; Du er velkommen til at kontakte os for yderligere tilpasningskrav.
| Model | Produktbillede | Nominel spænding (VDC) | Driftsspænding (VDC) | Lydtrykniveau @10cm (dB) | Driftsstrøm (mA) | Resonansfrekvens (Hz) | Driftstemperatur (℃) | Vægt (g) | Dimensioner (mm) |
| HMB1206-03 |
|
3 | 2~5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×6,5 |
| HMB1206-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×6,5 |
| HMB1206-12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-03B |
|
3 | 2~5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-05B 65 |
|
5 | 3~7 | ≥83 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-05B 95 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-05C |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-12C |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-24B |
|
24 | 18-26 | ≥90 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HNB09A12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.75 | Ø9,0×5,5 |
| HNT-9042-03 |
|
3 | 1,5~4,5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.71 | Ø9,0×4,2 |
| HNT-9042-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.71 | Ø9,0×4,2 |
| HNT-9042-12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.71 | Ø9,0×4,2 |
| HNT-9650-03 |
|
3 | 1,5~4,5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.78 | Ø9,6×5,0 |
| HNT-9650-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.78 | Ø9,6×5,5 |
| HNT-9650-12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.78 | Ø9,6×5,0 |
| TMB12A03 |
|
3 | 2~5 | ≥85 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0×9,5 |

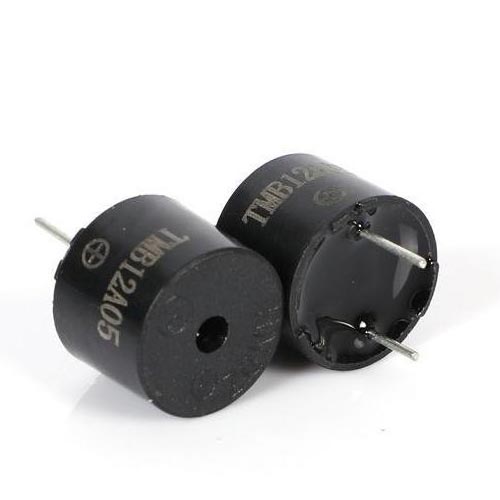

| TMB12A05 |
|
5 | 3~7 | ≥85 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0×9,5 |

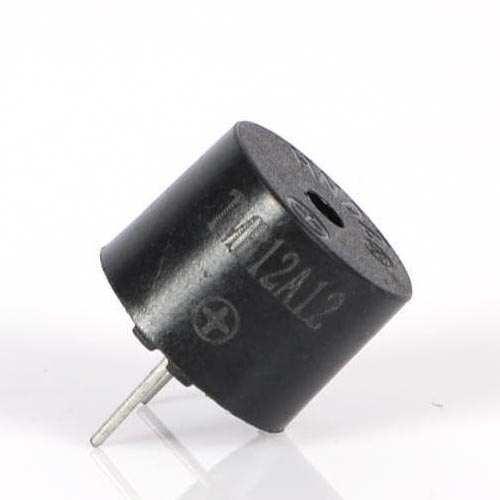

| TMB12A12 |
|
12 | 8~16 | ≥88 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×9,5 |
| TMB12A24 |
|
24 | 18-26 | ≥90 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0×9,5 |
