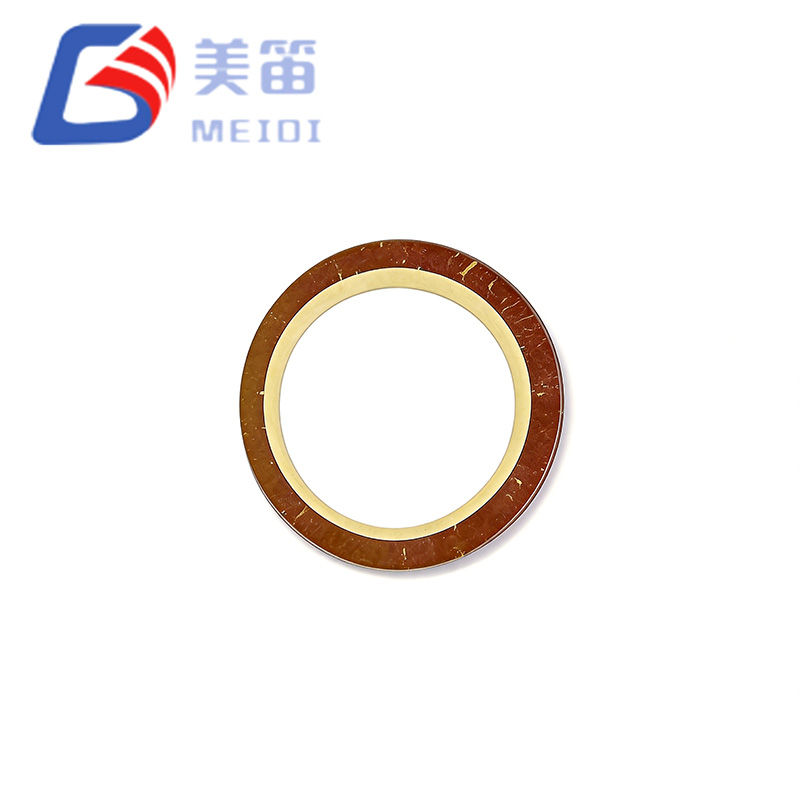

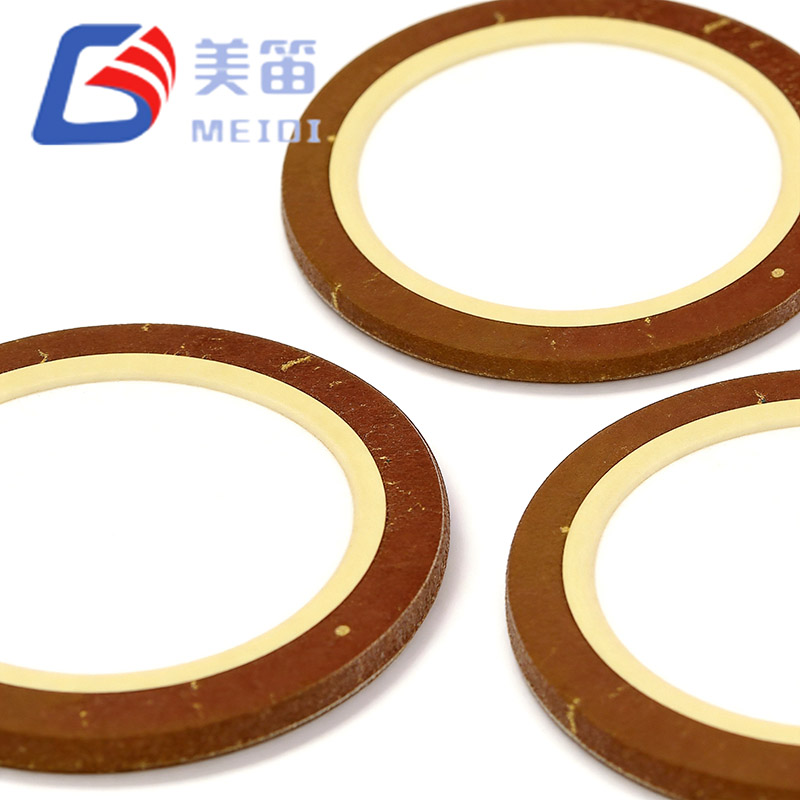

Det 11 mm Piezo Ceramic Buzzer Element er et ultratyndt piezoelektrisk keramisk element bygget på et messingsubstrat, designet til akustiske moduler, hvor den tilgængelige højde er ekstremt begrænset. En resonansfrekvens på 7,8 kHz og en høj 12000pF kapacitans gør det muligt at producere en klar alarmtone direkte fra en 3,3V mikrocontrollerudgang, mens 0,18 mm profilen muliggør komplette akustiske samlinger under 1 mm tykke. Denne kombination af kompakthed, elektrisk effektivitet og mekanisk enkelhed gør elementet til et praktisk valg til bærbare enheder, bærbare medicinske instrumenter og tætte IoT-sensorkort.
En resonansfrekvens på 7,8 kHz ligger i et område, der både er let opfattet og mindre tilbøjeligt til at blive maskeret af lavfrekvent støj fra omgivelserne, hvilket er nyttigt til indendørs forbruger- og medicinske produkter.
Med en tykkelse på kun 0,18 mm kan keramik- og substratstakken limes direkte til et printkort eller en tynd metalmembran, så hele den lydgenererende enhed kan forblive under 1 mm i højden.
Kapacitansen på 12000pF, målt ved 120Hz, præsenterer en høj kapacitiv belastning, der reducerer det spændingsudsving, der er nødvendigt for at opnå et givet lydtryksniveau, hvilket gør direkte 3,3V PWM-drev levedygtigt.
Et messingsubstrat giver god termisk ledningsevne, hjælper med at stabilisere resonansfrekvensen under kontinuerlig drift og tilbyder en pålidelig overflade til lodning eller ledende epoxyfastgørelse.
En ækvivalent modstand på ≤500Ω begrænser mekanisk dæmpning, som gør det muligt for LC-resonansforstærkningskredsløb at nå højere Q-faktorer og generere større akustisk output fra en lav forsyningsspænding.
Driftstemperaturområdet fra -20°C til +70°C dækker de miljøer, der er typiske for forbrugerelektronik, medicinsk udstyr og industrielle sensorer.
| Parameter | Værdi | Testbetingelser |
| Produkttype | Piezoelektrisk keramisk element | — |
| Model | FT-11T-7.8A1 | — |
| Resonansfrekvens | 7,8 ± 1,0 kHz | Friluft, 25 ℃ |
| Frekvenstolerance | ±12,8 % | Batch-konsistens |
| Fri Kapacitans | 12000 ± 30 % pF | Ved 120 Hz, 1 Vrms, 25 ℃ |
| Tilsvarende modstand | ≤ 500 Ω | Ved resonansfrekvens |
| Dielektrisk tab (tanδ) | ≤ 5 % | Ved 120 Hz, 1 Vrms |
| Underlagsmateriale | Messing | — |

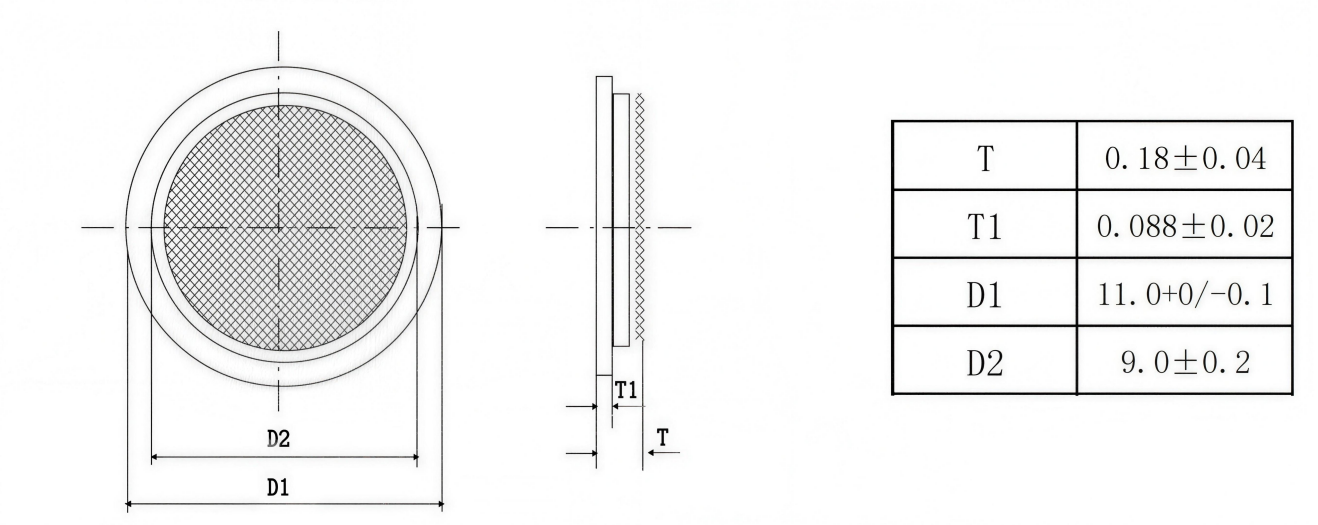

| Keramisk skivediameter (D1) | 11,0 +0 / -0,1 mm | — |
| Aktiv elektrodediameter (D2) | 9,0 ± 0,2 mm | — |
| Samlet tykkelse (T) | 0,18 ± 0,04 mm | Keramik + underlag |
| Keramisk tykkelse (T1) | 0,088 ± 0,02 mm | PZT lag |
| Driftstemperatur | -20 ℃ ~ +70 ℃ | Sammenhængende |
| Opbevaringstemperatur | -30 ℃ ~ +80 ℃ | Ikke i drift |
| Elektrode materiale | Sølv (standard) | Brændt sølvpasta |
| Isoleringsmodstand | ≥ 100 MΩ (typisk) | Ved 100VDC, 25 ℃ |
| Designmål | FT-11T-7.8A1 fordel |
| Absolut minimum modulhøjde | Den 0,18 mm keramik og substratstabel gør det muligt for den komplette akustiske samling at passe ind i en 1 mm konvolut. |
| Lavspændingsbatteridrift | En høj 12000pF kapacitans betyder, at en 3,3V MCU ofte kan drive elementet til et brugbart lydniveau uden et induktor-boost-trin. |
| Termisk stabilitet i lukkede kabinetter | Messing spreder effektivt den lille varme, der genereres, og holder resonansfrekvensen stabil under længerevarende aktivering. |
| Effektivt resonanskredsløbsdesign | ≤500Ω ækvivalent modstand holder dæmpningen lav, så en LC-tank kan multiplicere drivspændingen med minimalt tab. |
| Klar alarm i stille indendørs rum | 7,8 kHz er højt nok til at undgå HVAC og blæserstøj, men alligevel lavt nok til nemt at blive hørt og lokaliseret. |
| Omkostningseffektiv integration med høj volumen | Som et blottet element eliminerer det huset og terminalerne på en pakket summer, hvilket reducerer både delomkostninger og monteringstrin. |
Smarte bærbare enheder, inklusive fitness-trackere og smartwatches, hvor 0,18 mm-profilen hjælper med at opretholde en slank samlet produkttykkelse, mens den giver klare notifikationstoner.
Bærbare medicinske diagnostiske værktøjer såsom glukosemålere, pulsoximetre og digitale termometre, som nyder godt af en enkel hørbar lavspændingsindikator, der ikke tilføjer bulk.
IoT-sensorknudepunkter, fra dør-/vinduessensorer til vandlækagedetektorer, hvor elementet kan drives direkte af en 3,3V MCU, og tonen er tydelig nok til at blive bemærket i et hjemmemiljø.
Industrielle nærhedssensorer og små automationspaneler, der har brug for et kompakt akustisk feedback-element, der er kompatibelt med standard SMD- og gennemgående monteringsprocesser.
Styretavler til forbrugerapparater i produkter som mikrobølgeovne, vaskemaskiner og induktionskogeplader, hvor det blotte element kan integreres omkostningseffektivt i det eksisterende printkort.
Legetøj og nyhedselektronik, der kræver en enkel, billig lydgiver til interaktiv feedback, musikalske toner eller alarmlyde.
MEIDI Intelligent Technology har produceret piezoelektriske keramiske elementer i over et årti. Virksomhedens fuldt integrerede anlæg i Jiangsu, Kina, dækker alle stadier fra klargøring af keramisk pulver og tapestøbning til elektrodebrænding, polarisering og endelig elektrisk test. MEIDI opererer under et ISO 9001-certificeret kvalitetsstyringssystem og sikrer, at hver produktionsbatch er sporbar og konsistent.
Det 11 mm Piezo Ceramic Buzzer Element gennemgår et omfattende sæt produktionstests. Hver enhed måles for resonansfrekvens i en friluftsimpedansanalysator med 7,8±1,0kHz-vinduet strengt håndhævet. Kapacitansen verificeres ved 120Hz og 1Vrms, ækvivalent modstand kontrolleres ved ≤500Ω, og dielektrisk tab screenes til ≤5%. Dimensionelle inspektioner bekræfter den keramiske diameter, elektrodediameter og total tykkelse. Et termisk ældningstrin ved +70°C i 48 timer validerer polarisationsstabiliteten, mens loddeevnen testes i henhold til J-STD-002. En partikode, der er ætset på substratkanten, forbinder hver del med dens produktionsbatch og fulde testregistreringer, som opbevares i ti år.
1. Hvilken monteringsmetode anbefales til FT-11T-7.8A1?
Ledende sølvepoxy er det mest almindelige valg til permanent PCB-fastgørelse, fordi det undgår den termiske belastning, som lodning kan placere på det tynde keramiske lag. Hvis en loddeforbindelse foretrækkes, bør varmen kun påføres messingunderlagets kant og holde spidstemperaturen under 280°C i højst tre sekunder. Fjederkontaktfastholdelse bruges også, når elementet skal kunne udskiftes i felten.
2. Hvordan er 7,8 kHz-tonen sammenlignet med lavfrekvente summer?
Ved 7,8 kHz er bølgelængden kort nok til at arbejde effektivt fra meget små hulrum, men alligevel er frekvensen stadig et godt stykke under ultralydsområdet, hvor retningsbestemmelsen bliver ekstrem, og opfattelsen falder. I praksis er tonen tydeligt hørbar i et typisk rum og kan ikke let forveksles med mekanisk brummen fra ventilatorer eller motorer.
3. Kan FT-11T-7.8A1 køres kontinuerligt?
Ja, kontinuerlig drift er mulig over hele -20°C til +70°C området. Når den drives direkte fra en 3,3V GPIO uden et LC-boost, er selvopvarmning ubetydelig. Ved højere drivspændinger opnået gennem resonansforstærkning afleder messingsubstratet varmen effektivt nok til at forhindre frekvensdrift i åbne eller ventilerede kabinetter. For forseglede designs kan en reduceret driftscyklus eller lavere drivspænding være tilrådelig; MEIDI kan levere livstidsdata for specifikke driftsforhold.
4. Er brugerdefinerede elektrodemønstre eller substratmaterialer tilgængelige?
Ja. Mens standardkonfigurationen bruger en hel-flade sølvelektrode på en messingskive, kan MEIDI levere segmenterede elektrodemønstre, alternative diametre, nikkel- eller guldelektrodefinish for forbedret korrosionsbestandighed og substrater fremstillet af rustfrit stål eller fosforbronze. Tilpassede ordrer er underlagt teknisk gennemgang, minimumsmængder og forlængede leveringstider.
5. Hvordan påvirker kapacitanstolerancen LC-resonansforstærkningskredsløbet?
Den nominelle 12000pF kapacitans er specificeret til 120Hz; ved 7,8 kHz falder den effektive kapacitans lidt. For et praktisk LC boost design bruges en induktor omkring 4,7mH til 10mH typisk sammen med en lille parallel kondensator for at imødekomme ±30% tolerancen. MEIDI giver den faktiske målte kapacitans for hver prøveenhed, hvilket giver designere mulighed for at vælge en præcis induktorværdi for deres prototype.
For PCB-layoutvejledning, forslag til design af akustiske kaviteter, beregninger af LC-boost-kredsløb, brugerdefinerede elektrodespecifikationer eller volumenpriser, send dine krav via kontaktformularen. MEIDI Applications Engineering svarer normalt inden for en hverdag med dokumentation, simuleringsmodeller og prøveenheder ledsaget af individuelle testdata.
