Resonansfrekvens: 4,0 ± 0,5 kHz.
Fri kapacitans: 25.000 / 2.600 pF ± 30 % ved 120 Hz.
Ækvivalent modstand: ≤ 500 Ω.
Dielektrisk tab: ≤ 5%. Driftstemperatur: -20 °C til +70 °C.
Opbevaringstemperatur: -30 °C til +80 °C.
Dimensioner: T 0,44 ± 0,04 mm, T1 0,20 ± 0,02 mm, D1 27,0 +0/-0,1 mm, D2 20,0 ± 0,3 mm.
Kontakt MEIDI for bulkpriser, gratis evalueringsprøver eller et tilpasset konfigurationstilbud.

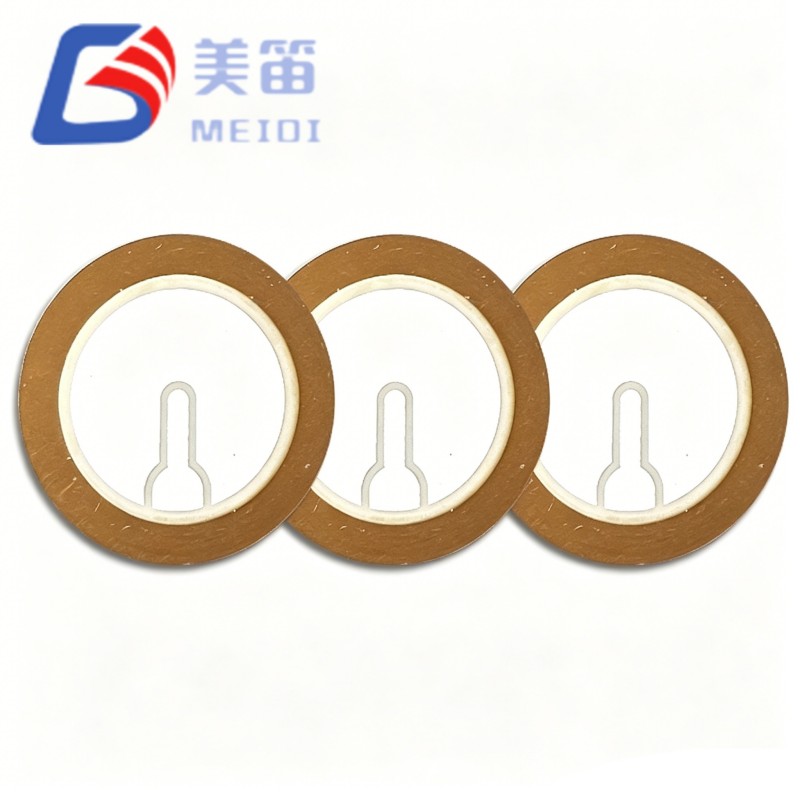

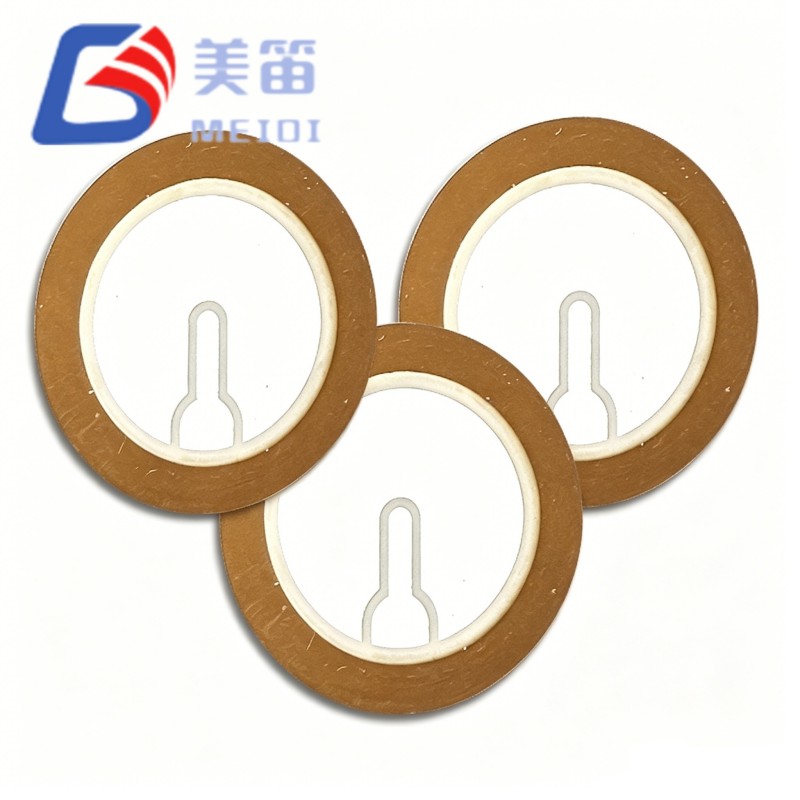

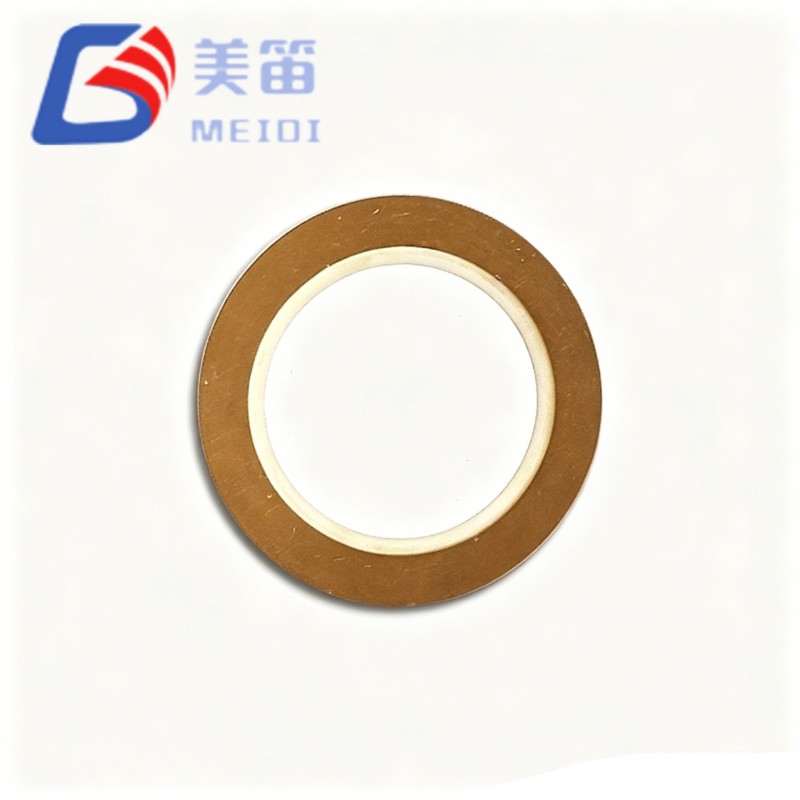

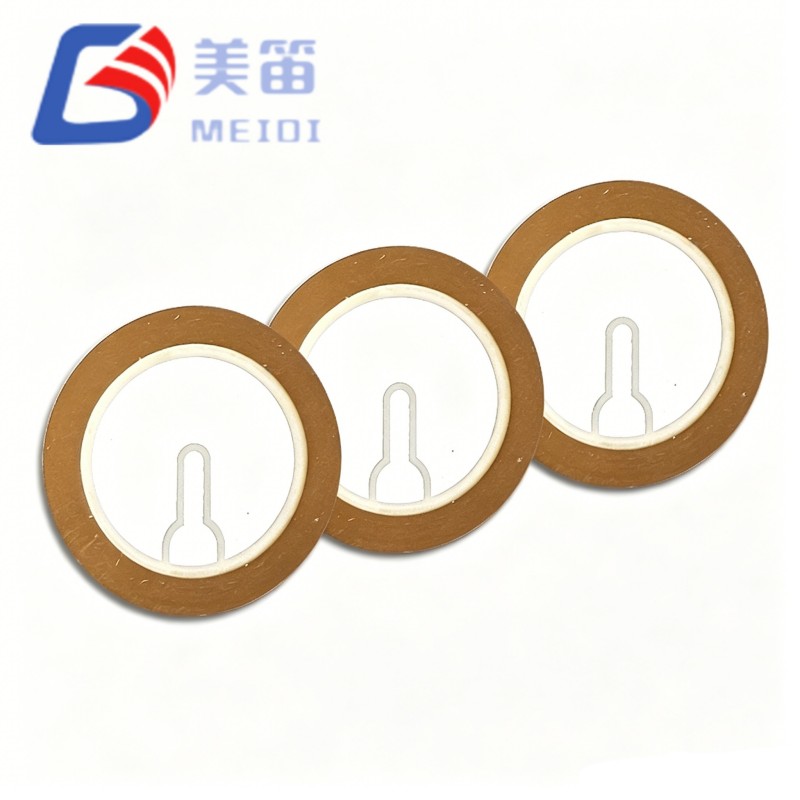

FT-27T-4.0B1-C25 er et 27 mm piezokeramisk summerelement bundet til et messingsubstrat, designet til tonegenerering i hørbare alarmsystemer. Med en resonansfrekvens på 4,0 kHz og en kompakt 0,44 mm profil, den passer nemt ind i akustiske huse med begrænset plads. MEIDI fremstiller dette element under kontrollerede keramiske polariserings- og elektrodeadhæsionsprocesser, sikre stabil ydeevne på tværs af produktionsbatcher. Det er almindeligvis fremskaffet af producenter af sikkerhedsalarmer, alarmer til medicinske opkald og industrielle panelindikatorer.
Resonansfrekvens: 4,0 ± 0,5 kHz pr. specifikation
Fri kapacitans: 25.000 / 2.600 pF ± 30 % ved 120 Hz pr. specifikation
Dimensioner: 27,0 mm diameter, 0,44 mm tykkelse pr. specifikation
Messingunderlag til ensartet akustisk vibrationskobling
Driftstemperatur: -20 °C til +70 °C pr. specifikation
| Parameter | Værdi | Enhed |
| Produkttype | Piezoelektrisk keramisk element | — |
| Resonansfrekvens | 4,0 ± 0,5 | kHz |
| Fri Kapacitans | 25.000 / 2.600 ± 30 % | pF (ved 120 Hz) |
| Tilsvarende modstand | ≤ 500 | Ω |
| Dielektrisk tab (tanδ) | ≤ 5 % | — |
| Driftstemperatur | -20 ~ +70 | °C |
| Opbevaringstemperatur | -30 ~ +80 | °C |
| Underlagsmateriale | Messing | — |

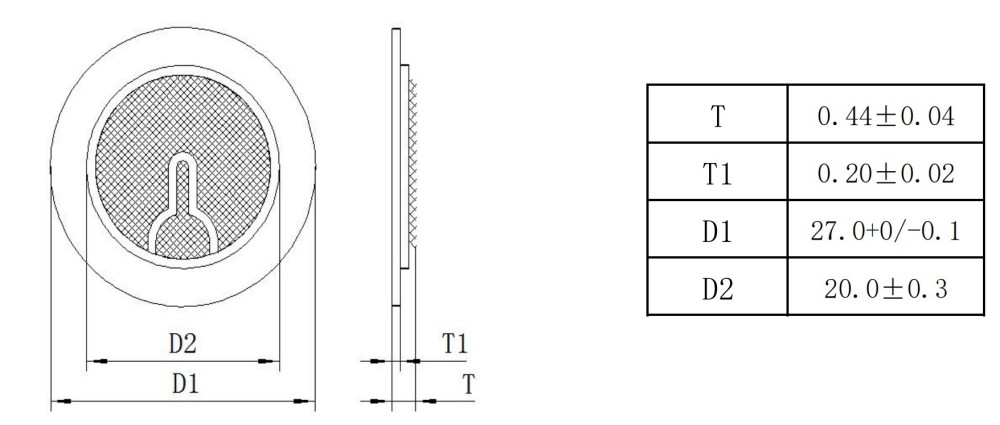

| Samlet tykkelse (T) | 0,44 ± 0,04 | mm |
| Keramisk tykkelse (T1) | 0,20 ± 0,02 | mm |
| Ydre diameter (D1) | 27,0 +0 / -0,1 | mm |
| Indvendig diameter (D2) | 20,0 ± 0,3 | mm |
Sikkerhedsalarmpaneler og adgangskontrol advarselssystemer
Medicinsk udstyr hørbare alarmer (patientmonitorer, infusionspumper)
Instrumentbræt til biler og parkeringssensorindikatorer
Industrielle kontrolpanel status bippere
Smart home-enheder (dør-/vinduessensorer, vandlækagedetektorer)
Bærbar forbrugerelektronik med akustisk feedback

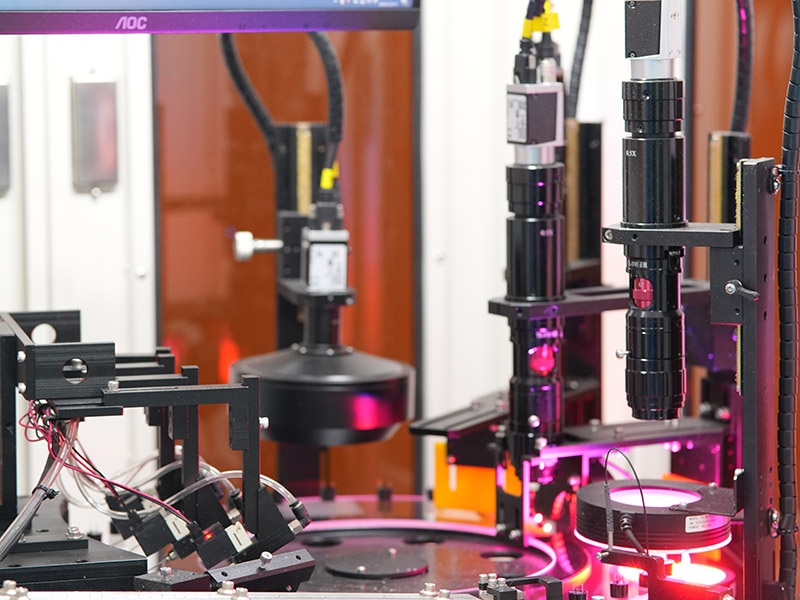

Det 27 mm Piezo Ceramic Buzzer Element er produceret i MEIDI's ISO9001-certificerede anlæg. Vores proces dækker keramisk pulverforberedelse, tapestøbning, elektrodetryk, polarisering og limning på messing underlag. Hvert produktionsparti testes for resonansfrekvens, kapacitans og mekanisk integritet. Med automatiseret optisk inspektion og akustisk responsverifikation, vi opretholder ensartet output, der er egnet til mellem- til højvolumen levering. Langsigtet opgørelse planlægning sikrer stabile gennemløbstider for gentagne ordrer.
1. Do not apply drive voltage beyond the rated operating range specified for the FT-27T-4.0B1-C25. Over‑voltage may cause irreversible depolarization or substrate separation.
2. Håndter kun i messingkanten; undgå direkte tryk på den keramiske overflade for at forhindre mikrorevner, der kan skifte resonansfrekvens.
3. Beskyt mod ætsende gasser, saltspray og kondens under opbevaring og montering. Korrosion af messingsubstratet kan reducere mekanisk Q og outputniveau.
4. Opbevar elementerne i deres originale forseglede emballage indtil montering. Udsættelse for høj luftfugtighed kan øge dielektrisk tab og forringe loddeevnen.
5. Under montering må du kun støtte underlaget rundt om dets omkreds. Begrænsning af det centrale vibrerende område vil ændre den akustiske ydeevne og kan forårsage for tidlig fejl.
A: Standard MOQ er 1.000 stykker. Til prøvekørsler eller prototypebyggeri kan vi levere mindre mængder med en lille prisjustering. Spørg venligst for et skræddersyet tilbud.
A: Ja, vi tilbyder gratis prøver af dette 27 mm piezo-element til kvalificerede OEM'er og distributører. Ekspresforsendelsesgebyrer kan pålægges afhængigt af destinationen.
A: Customization is available within certain ranges. Our R&D team can modify ceramic composition, thickness, and electrode pattern to meet your target frequency or capacitance. Kontakt os med dine krav.
A: Produktet er fremstillet under ISO9001 og kan leveres med RoHS- og REACH-overensstemmelsescertifikater. Materialesikkerhedsdatablade og testrapporter er tilgængelige efter anmodning.
A: Elementer er pakket i anti-statisk ledende bakker, vakuumforseglet med tørremiddel og anbragt i forstærkede eksportkartoner. Tilpassede mærknings- og stregkodningsmuligheder understøttes for store forsendelser.
For et komplet datablad, tegning eller integrationsrådgivning for FT-27T-4.0B1-C25 27mm piezoelektrisk keramisk element, kontakt venligst MEIDI med dine ansøgningsoplysninger. Vores ingeniørteam vil svare med specifikke anbefalinger inden for en hverdag.
