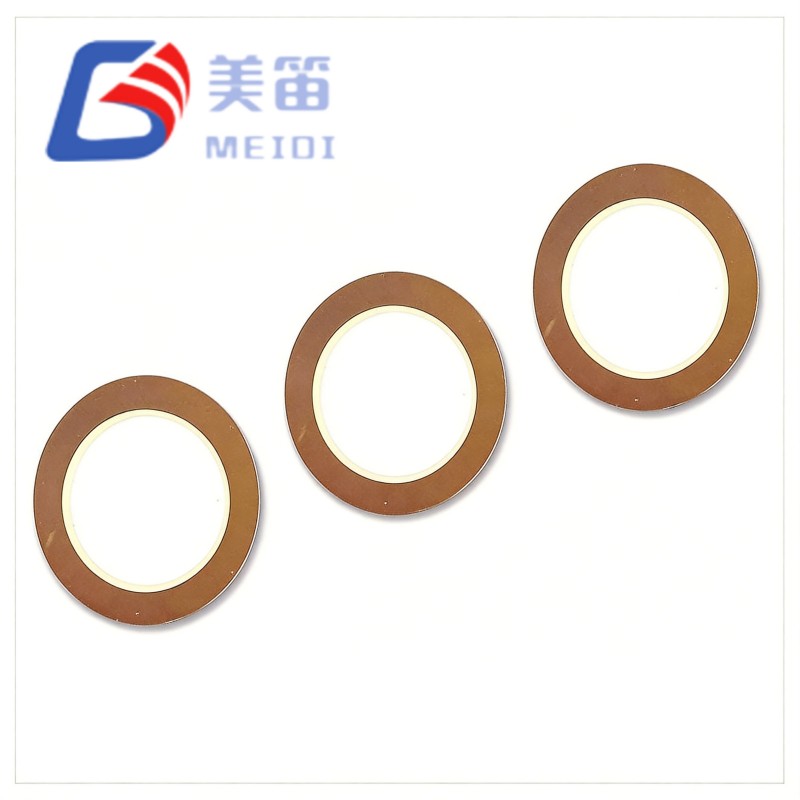

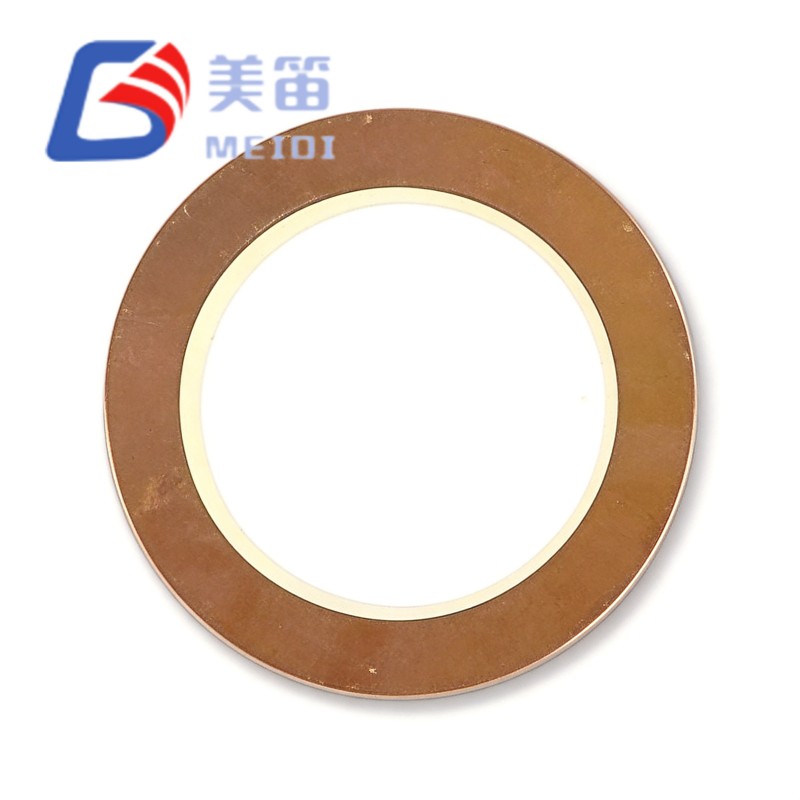

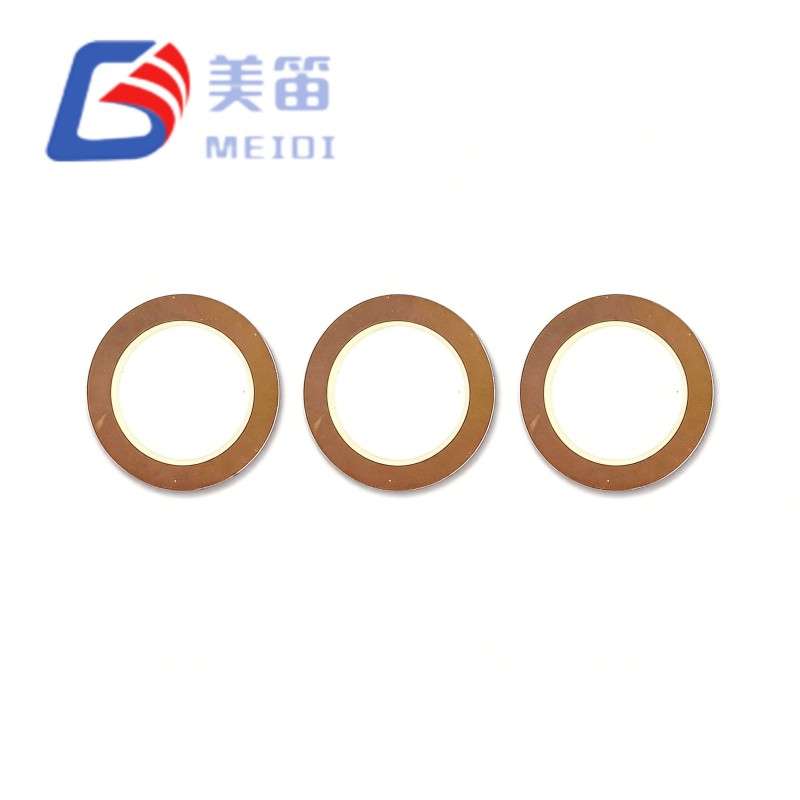

Det 11 mm piezo-keramiske element i messing er et piezoelektrisk element af messingunderlag, der er indstillet til 9,0 kHz, designet til indlejrede akustiske moduler, der drager fordel af en højere, skarpere alarmtone. Dens 11,0 mm diameter og 0,18 mm tykkelse matcher det mekaniske fodaftryk af 7,8 kHz FT-11T-varianten, så et enkelt printkortlayout og huskavitet kan understøtte begge frekvenser. Kapacitansen på 12000pF og ≤500Ω ækvivalent modstand gør det muligt for elementet at blive drevet effektivt fra en lavspændingsforsyning, enten direkte fra en 3,3V MCU-pin eller gennem et simpelt LC-forstærkningskredsløb.
Resonansfrekvensen er indstillet til 9,0 kHz med en batch-tolerance på ±11,1 %, hvilket leverer en tone, der er perceptuelt skarpere og mere presserende end alternativer med lavere frekvens, hvilket kan hjælpe med advarselsdifferentiering i multitonesystemer.
En diameter på 11,0 mm og en total tykkelse på 0,18 mm gør dette element mekanisk udskifteligt med FT-11T-7.8A1, hvilket muliggør A/B-frekvensevaluering uden at ændre PCB-landmønsteret eller kabinettet.
Den nominelle kapacitans på 12000pF ved 120Hz giver en høj kapacitiv belastning, der reducerer drevspændingskravet, hvilket gør direkte 3,3V MCU PWM mulig i pladsbegrænsede batteridrevne moduler.
En aktiv elektrodediameter på 8,0 mm, reduceret fra de 9,0 mm, der blev brugt på 7,8 kHz-modellen, koncentrerer det elektriske felt for at forbedre den elektromekaniske kobling ved den højere resonans.
Messingsubstratet med en brændt sølvelektrode bevarer den samme termiske ledningsevne og loddeevnestandard som resten af FT-11T-serien, hvilket sikrer forudsigelig montageadfærd.
En ækvivalent modstand på ≤500Ω understøtter high-Q LC resonansboost-kredsløb, hvilket gør det muligt at opnå lydtrykniveauer over 75dB fra minimal drivkraft.
| Parameter | Værdi | Testbetingelser |
| Produkttype | Piezoelektrisk keramisk element | — |
| Model | FT-11T-9.0A1 | — |
| Resonansfrekvens | 9,0 ± 1,0 kHz | Friluft, 25 ℃ |
| Frekvenstolerance | ±11,1 % | Batch-konsistens |
| Fri Kapacitans | 12000 ± 30 % pF | Ved 120 Hz, 1 Vrms, 25 ℃ |
| Tilsvarende modstand | ≤ 500 Ω | Ved resonansfrekvens |
| Dielektrisk tab (tanδ) | ≤ 5 % | Ved 120 Hz, 1 Vrms |
| Underlagsmateriale | Messing | — |

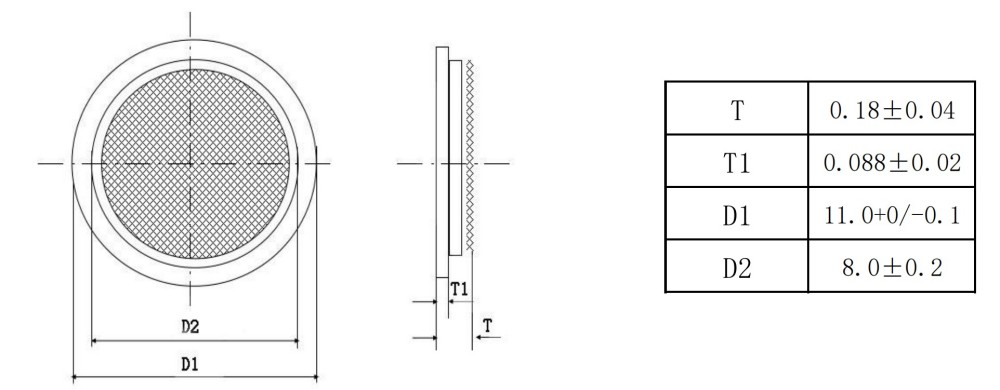

| Keramisk skivediameter (D1) | 11,0 +0 / -0,1 mm | — |
| Aktiv elektrodediameter (D2) | 8,0 ± 0,2 mm | — |
| Samlet tykkelse (T) | 0,18 ± 0,04 mm | Keramik + underlag |
| Keramisk tykkelse (T1) | 0,088 ± 0,02 mm | PZT lag |
| Driftstemperatur | -20 ℃ ~ +70 ℃ | Sammenhængende |
| Opbevaringstemperatur | -30 ℃ ~ +80 ℃ | Ikke i drift |
| Elektrode materiale | Sølv (standard) | Brændt sølvpasta |
| Isoleringsmodstand | ≥ 100 MΩ (typisk) | Ved 100VDC, 25 ℃ |
Multi-tone bærbare enheder, såsom fitness-trackere og smartwatches, hvor 9,0 kHz-tonen fungerer som en tydelig højfrekvent alarm for prioriterede notifikationer sammen med en lavere frekvens buzzer.
Bærbare medicinske diagnostiske instrumenter, der drager fordel af tonalt hierarki, der bruger 9,0 kHz til kritiske alarmer og 7,8 kHz til informationssignaler på det samme printkort.
IoT-sensorknudepunkter med høj densitet, inklusive dør-/vinduessensorer og vandlækagedetektorer, hvor 9,0 kHz fundamental hjælper med at reducere akustisk interferens med 2,4 GHz trådløse harmoniske.
Industrielle HMI-berøringspaneler, der anvender to frekvenser til operatørfeedback, for eksempel et 7,8 kHz bekræftelsesbip og en 9,0 kHz fejlalarm produceret fra identiske mekaniske fodspor.
Styretavler til forbrugerapparater i mikrobølgeovne, vaskemaskiner og køleskabe, hvor den højere tonehøjde trænger mere effektivt ind i køkkenets omgivende støj.
Uddannelses- og legetøjselektronik, der kræver en enkel høj tone til musikalske nøglesvar eller interaktiv læringsfeedback.
| Designmål | FT-11T-9.0A1 fordel |
| Tilføj en anden tone uden et mekanisk redesign | Elementet deler sin 11,0×0,18 mm envelope med 7,8kHz-varianten, så det samme landmønster og hulrum kan bruges til begge frekvenser. |
| Opnå en skarpere, mere presserende perceptuel kvalitet | 9,0 kHz-resonansen producerer en skarpere tone, der let kan skelnes fra brummen med lavere frekvens, hvilket gør den velegnet til fejl- og prioriterede alarmer. |
| Reducer elektromagnetisk interferens med RF-systemer | Grundtonen og dens lavordens harmoniske ligger et godt stykke under typiske ISM-bånd; faktisk EMC-ydelse afhænger af drevkredsløbslayoutet, men frekvensvalget er i sagens natur godartet. |
| Oprethold effektiv kobling ved højere resonans | Den 8,0 mm aktive elektrode er optimeret til 9,0 kHz-tilstanden og koncentrerer det elektriske felt for at holde koblingskoefficienten høj på trods af den øgede frekvens. |
| Forenkle dobbelt-frekvens styklistestyring | Både 7,8 kHz og 9,0 kHz modeller deler de samme kapacitans- og modstandsspecifikationer, hvilket gør det muligt at bruge en enkelt LC boost induktorværdi med mindre justeringer. |
| Passer ind i ultratynde samlinger | 0,18 mm profilen, kombineret med et 0,5 mm messing substrat, tillader den komplette akustiske stak forblive under 1 mm i højden. |
MEIDI Intelligent Technology har produceret piezoelektriske keramiske komponenter siden 2011. Virksomheden driver en vertikalt integreret facilitet i Jiangsu, Kina, hvor keramisk pulverbehandling, tapestøbning, elektrodetryk, højtemperatursintring og polarisering alt sammen udføres internt. Denne integration, kombineret med et ISO9001-certificeret kvalitetssystem, sikrer repeterbare elektriske egenskaber og fuld batch-sporbarhed for hvert element, der sendes.
Det 11 mm piezo-keramiske element i messing er fremstillet på samme produktionsplatform som FT-11T-7.8A1, med statistiske processtyringer skræddersyet til målet på 9,0 kHz. Hvert produktionsparti udsættes for en 100 % resonansfrekvenstest i en friluftsimpedansanalysator, og enheder, der falder uden for 9,0±1,0kHz-vinduet, afvises. Kapacitansen screenes ved 120Hz og 1Vrms, ækvivalent modstand er verificeret ved ≤500Ω, og dielektrisk tab holdes under 5%. Dimensionskontrol dækker den keramiske diameter, elektrodediameteren og den samlede tykkelse. Termisk ældning ved +70°C i 48 timer bekræfter polarisationsstabilitet, og loddeevnen er verificeret i henhold til J-STD-002. En partikode ætset på substratkanten forbinder hver enhed med dens pressebatch, sintringsprofil og testregistreringer, som arkiveres i ti år.
1. Kan jeg slippe FT-11T-9.0A1 direkte i et kort designet til 7,8 kHz-versionen?
Mekanisk, ja. Begge elementer har den samme 11,0 mm diameter og 0,18 mm tykkelse, så der kræves ingen PCB eller husændringer. Elektrisk skal drivkredsløbet genindstilles. Hvis dit eksisterende design bruger en 6,8 mH induktor optimeret til 7,8 kHz, vil en værdi tættere på 4,7 mH bedre matche 9,0 kHz resonansen; alternativt kan den parallelle tuning-kondensator reduceres fra 330pF til 220pF. Uden genindstilling kan lydtrykniveauet falde med 8–12dB.
2. Hvorfor er den aktive elektrode mindre end på 7,8 kHz-modellen?
8,0 mm-elektroden (sammenlignet med 9,0 mm på FT-11T-7.8A1) optimerer den elektromekaniske kobling til den højere resonans. Et mindre elektrodeareal i forhold til det keramiske volumen forbedrer ensartetheden af det elektriske felt og reducerer radial tilstandsinterferens, hvilket hjælper elementet med at opretholde sammenlignelig akustisk output på trods af den højere frekvens.
3. Skaber drift ved 9,0 kHz nogen EMC-problemer for trådløse IoT-enheder?
Grundtonen og dens lavordens harmoniske er langt under almindelige RF-bånd, så frekvensen i sig selv er ikke en direkte kilde til interferens. Imidlertid kan de hurtige koblingskanter på et firkantbølget PWM-drev generere bredbåndsstøj. Standard EMC-praksis, såsom at placere en keramisk afkoblingskondensator på tværs af elementet og tilføje en seriemodstand på driverudgangen for at bremse kanterne, anbefales. En nærfeltsprobescanning omkring drevkredsløbet under pre-compliance test er et fornuftigt trin for FCC- eller CE-certificering.
4. Hvordan sammenligner 9,0 kHz-tonen sig subjektivt med 7,8 kHz?
Forskellen i opfattet lydstyrke er minimal. 9,0 kHz-tonen beskrives generelt som skarpere og mere opmærksomhedsskabende, hvilket kan være nyttigt til alarmer, mens 7,8 kHz-tonen er noget blødere og mindre påtrængende. I miljøer domineret af lavfrekvent støj kan 9,0 kHz give lidt bedre hørbarhed.
5. Er dette element egnet til at spille melodier eller flere frekvenser?
Det 11 mm piezo-keramiske element i messing er en smalbåndsresonansenhed, og dets output falder betydeligt, når det drives af resonans. Simple bip-mønstre ved hjælp af on-off-tastning af en 9,0 kHz-bærer er opnåelige, men det er ikke praktisk at generere en række musikalske noder med ensartet lydstyrke. Til melodiske anvendelser ville en piezoelektrisk ekkolod med en bredere frekvensgang eller en dynamisk miniaturehøjttaler være et bedre valg.
For vejledning om PCB-integration, anbefalinger til kavitetsdesign, tuning af LC-boost-kredsløb til 9,0 kHz, rådgivning om implementering af to frekvenser eller prissætning af volumen, indsend dine krav via kontaktformularen. MEIDI Applications Engineering svarer typisk inden for en hverdag med teknisk dokumentation, simuleringsmodeller og prøveevalueringsenheder ledsaget af individuelle testdata.
