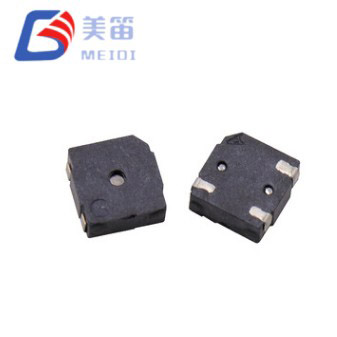

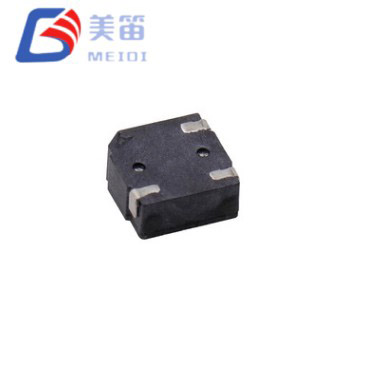

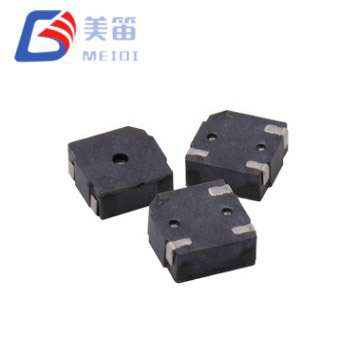

Den 5*5*2 mm Surface Mount Magnetic Passive Buzzer er en overflademonteret elektromagnetisk passiv summer, der kombinerer et kompakt 5,0×5,0 mm fodaftryk med en akustisk port i midten. Denne symmetriske åbning hjælper med at udstråle lyd mere jævnt rundt om komponenten, hvilket gør den opfattede lydstyrke mindre afhængig af orienteringen af slutenheden. De elektriske egenskaber er identiske med dem for offset-hole MLT-5020: en 12Ω spole, der kan drives direkte fra mange 3,3V mikrocontrollerben, en nominel spænding på 3,0V og en resonansfrekvens på 4000Hz. Med en højde på 2,0 mm og en masse på 0,1 g er delen kompatibel med standard pick-and-place-udstyr og reflow-lodning.
Valget mellem centerhuls- og offsethulskonfigurationer er primært akustisk. Når summeren er monteret bag et gitter, der er justeret med midten af komponenten, eller når enheden kan bruges i flere retninger, kan det symmetriske emissionsmønster på MLT-5020H give en mere konsekvent advarsel. MEIDI fremstiller begge varianter på de samme automatiserede produktionslinjer med identisk pålidelighedstest og sporbarhed, så beslutningen kan baseres udelukkende på lydfeltkravene i applikationen.
Som en passiv elektromagnetisk transducer har den 5*5*2mm Surface Mount Magnetic Passive Buzzer brug for et eksternt AC-signal for at generere lyd. En 4000Hz firkantbølge med en 50% arbejdscyklus ved den nominelle spænding vil producere det specificerede output. 12Ω spolemodstanden betyder, at mange 3,3V mikrocontrollere kan drive buzzeren uden en separat transistor, selvom en simpel NPN-buffer forbliver en sikker mulighed, når GPIO-strømkapaciteten ikke er garanteret. 2V til 4V driftsvinduet dækker enkeltcellede lithiumbatterier, møntceller og regulerede logiske forsyninger.
Den midterste hulåbning er placeret i det geometriske centrum af huset. Dette arrangement har tendens til at producere et mere ensartet lydfelt i den forreste halvkugle sammenlignet med en offset port, hvor niveauet kan falde mærkbart, når lytteren er placeret væk fra hulaksen. For en håndholdt scanner, en bærbar skærm eller et vægmonteret panel, der kan angribes fra forskellige vinkler, kan denne egenskab være en nyttig differentiator. Det garanterede minimumslydtryk er 80dB ved 10cm, og produktionsmålinger på prøvebatcher viser typisk værdier i midten af 80dB-området.
Buzzeren leveres på 330 mm ruller med 2500 styk pr. rulle, klar til højhastigheds SMT-placering. Det sorte LCP-hus har vist sig at modstå flere reflow-cyklusser og de termiske og mekaniske belastninger, der er beskrevet i pålidelighedsafsnittet nedenfor.

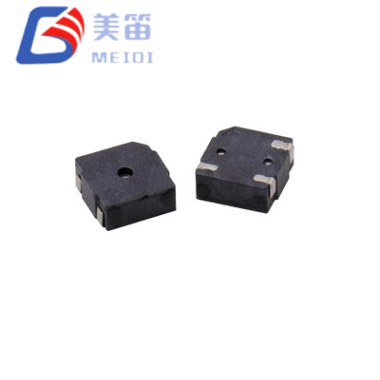

Lydporten er placeret i midten af huset, så det akustiske output påvirkes mindre af monteringsretningen, hvilket er nyttigt, når den endelige enhed kan holdes eller installeres i forskellige positioner.
En spolemodstand på 12Ω gør, at buzzeren kan tilsluttes direkte til en 3,3V GPIO-pin, der kan kilde op til 100mA, hvilket fjerner behovet for en ekstern drivertransistor i mange designs.
Driftsspændingsområdet på 2V til 4V giver kompatibilitet med lithium-ion-celler, møntceller og standard 3,3V-skinner uden ekstra regulering.
Ved 5,0 mm kvadratisk og 2,0 mm høj passer pakken inden for det samme PCB-område som mange andre miniature SMD-brummere, mens den leverer et nominelt lydtryk på mindst 80dB.
Resonansfrekvensen er specificeret til 4000Hz med en tolerance på ±300Hz, hvilket placerer tonen i det mest følsomme område af menneskelig hørelse.
Det sorte LCP-hus er designet til blyfri reflow-lodning og kan tåle den termiske profil af dobbeltsidet PCB-samling.
Tape-og-rulle-emballage med 2500 enheder pr. rulle understøtter automatisk placering og minimerer omskiftningstiden på linjer med stort volumen.

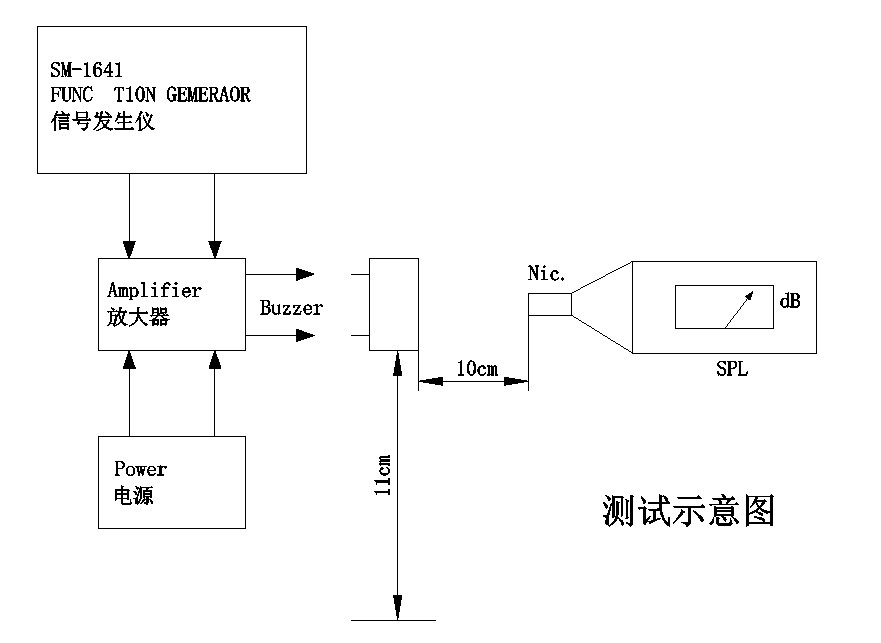

| Parameter | Værdi |
| Produkttype | Elektromagnetisk SMD passiv buzzer |
| Nominel spænding | 3,0 V (o‑p) |
| Driftsspænding | 2 – 4 V (o‑p) |
| Lydudgang ved 10 cm | ≥ 80 dB |
| Driftsstrøm | ≤ 100 mA |
| Resonansfrekvens | 4000 ± 300 Hz |
| Spolemodstand | 12 ± 3 Ω |
| Driftstemperatur | -20 °C ~ +70 °C |
| Opbevaringstemperatur | -30 °C ~ +80 °C |

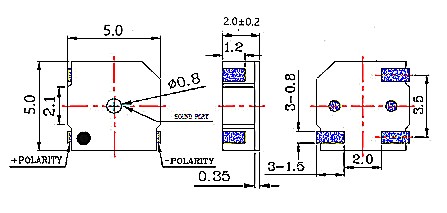

| Dimensioner (L × B × H) | 5,0 × 5,0 × 2,0 mm |
| Vægt | 0,1 g |
| Husmateriale | Sort LCP |
| Emballage | Tape & Reel; 2500 stk per 330 mm rulle |
| Loddemetode (anbefalet) | Reflow: 255 ± 5 °C, 3 s; Forvarm 180 °C, 40–70 sek |
Applikationsforslagene, der følger, er afledt af komponentens elektriske og mekaniske specifikationer. De er ikke en erstatning for slutproduktvalidering i forhold til de relevante standarder.
Håndholdte industriterminaler som stregkodescannere og RFID-læsere, hvor enheden ofte drejes under brug, og buzzeren skal forblive hørbar uanset orientering.
Medicinske wearables og bærbare diagnostiske værktøjer, der har brug for en kompakt alarmkilde med forudsigelig lydfordeling, herunder insulinpumper, patientmonitorer og ambulante optagere.
Smart home paneler og vægmonterede controllere, hvis frontvendte gitter flugter naturligt med emissionsmønsteret i midten, hvilket giver en afbalanceret alarm i hele rummet.
Bilkabineelektronik, inklusive sikkerhedssele-påmindelser og dørklokker på klem, hvor summeren kan placeres bag en lille åbning, og det symmetriske output hjælper med at opretholde ensartet lydstyrke.
IoT-gateway noder og sensorhubs, der kræver en hørbar statusindikator i et meget lille fodaftryk; 2V til 4V forsyningsområdet matcher almindelige batteri- og energi-høstende strømarkitekturer.
Forbrugertilbehør såsom powerbanks, Bluetooth-trackere og opladningsetuier, hvor buzzeren giver advarsler om tændt og lavt batteri i et plastikkabinet med begrænset plads.
Den 5*5*2 mm Surface Mount Magnetic Passive Buzzer er i bund og grund MLT-5020 med en anden akustisk portgeometri. Elektrisk og mekanisk er de to dele udskiftelige. Fordelen ved centerhul-designet er et mere ensartet strålingsmønster: Ved test varierer lydtrykniveauet mindre med vinklen mellem summeren og målemikrofonen. Dette kan være en fordel, når enheden ikke har en fast lytteposition, eller når flere brugere skal høre advarslen fra forskellige retninger.
Det 5,0 mm kvadratiske fodaftryk og 2,0 mm højden gør MLT-5020H til et praktisk valg for pladsbegrænsede PCB'er. 12Ω-spolen holder drevkravene enkle, og LCP-huset er blevet kvalificeret gennem det fulde pålidelighedsprogram beskrevet nedenfor. For projekter, der allerede bruger MLT-5020, men ønsker at evaluere den akustiske effekt af en centerport, kan ændringen foretages uden redesign af tavlen.
MEIDI Intelligent Technology har produceret elektromagnetiske og piezoelektriske akustiske komponenter siden 2011. Virksomheden driver et vertikalt integreret anlæg i Jiangsu, Kina, der dækker LCP-støbning, præcisionsspolevikling, SMD-samling og inline akustisk test. ISO 9001-certificering og et dedikeret pålidelighedslaboratorium danner rammerne for ensartet kvalitet, og sporbarhed på batchniveau opretholdes for alle forsendelser.
MLT-5020H er fremstillet på de samme automatiserede linjer, som forsyner MEIDIs bil- og industrikunder. Hvert produktionsparti er underlagt det pålidelighedsverifikationsprogram, der er foreskrevet i produktspecifikationen. Klimatisk stressscreening omfatter 48 timer ved +80°C, 48 timer ved -30°C og fem termiske chokcyklusser mellem disse ekstremer med 30 minutters ophold. Mekanisk udholdenhed kontrolleres ved at feje vibrationer fra 10Hz til 55Hz ved 1,0 mm amplitude på alle tre akser og ved tre fald på 75 cm på en hårdttræoverflade. Fugtmodstand bekræftes af en 48-timers eksponering for 50°C og 90-95% relativ luftfugtighed, efterfulgt af en 2-timers restitution. Loddeintegritet verificeres gennem en 250°C loddevarmetest og fuld reflow-profilvalidering.
Produktionsprøvemålinger for MLT-5020H viser typisk et lydtryk mellem 84,5dB og 87,5dB, med strømværdier mellem 85,4mA og 88,1mA. Disse tal er repræsentative for standardproduktion og er dokumenteret i de batchtestrapporter, der er tilgængelige for kunderne. De garanterede grænser forbliver på 80dB minimum og 100mA maksimum.
1. Hvordan adskiller MLT-5020H sig fra MLT-5020?
Den eneste forskel er placeringen af lydudgangen. MLT-5020H har et midterhul, mens MLT-5020 har et forskudt hul. Alle elektriske parametre, dimensioner og loddeegenskaber er de samme. Valget afhænger af, om et symmetrisk strålingsmønster er gavnligt for anvendelsen.
2. Kan denne summer placeres med standard pick-and-place-maskiner?
Ja. Den leveres i tape-and-reel-format med 2500 styk pr. 330 mm rulle. Den flade topoverflade og 5,0 mm kvadratiske krop er velegnet til standard SMT-dyser og synsjusteringssystemer.
3. Hvilket drivsignal anbefales?

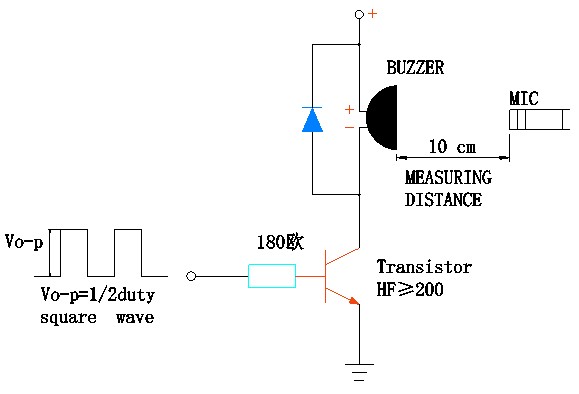

En 4000Hz firkantbølge ved 3,0V peak-to-peak, 50 % duty cycle. Fordi spolen er 12Ω, kan en 3,3V MCU-pin, der kan levere 100mA, drive buzzeren direkte. Hvis pin-strømmen er lavere, giver en NPN-transistor med en basismodstand et robust alternativ. En lille flyback-diode hen over spolen anbefales for at beskytte driveren.
4. Påvirker centerhul-designet frekvensen eller SPL sammenlignet med en offset-hul-brummer?
Resonansfrekvensen og den nominelle SPL er identiske. Fordelen ved centerhullet er et mere ensartet lydfelt: Lydtrykniveauet varierer mindre i takt med at målevinklen ændres. Dette er især nyttigt, når enhedens orientering ikke er fast.
5. Kan MLT-5020H drives ved andre frekvenser end 4kHz?

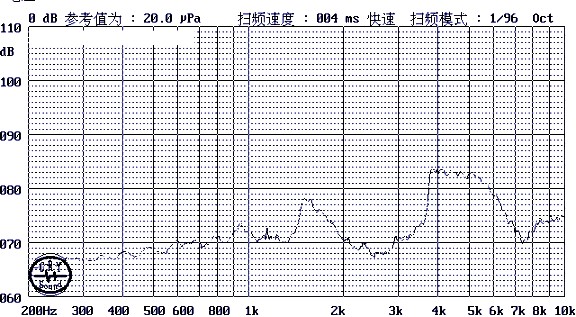

Det vil reagere på drivsignaler over en række frekvenser, men det maksimale output sker ved den mekaniske resonans på 4000±300Hz. Kørsel uden for dette bånd vil reducere lydniveauet. For applikationer, der har brug for en variabel tone, er det bedst at forblive tæt på resonanspunktet.
For at anmode om et tilbud, bestille tekniske prøver eller diskutere tilpassede ændringer, kontakt MEIDI via forespørgselsformularen. Applikationsteamet kan levere layoutanbefalinger, drevkredsløbsskemaer og akustiske simuleringsdata til dit kabinetdesign.
