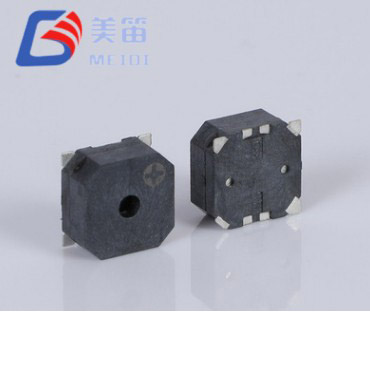

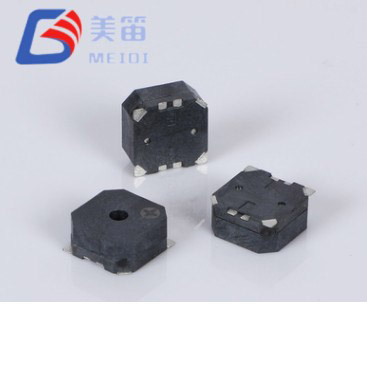

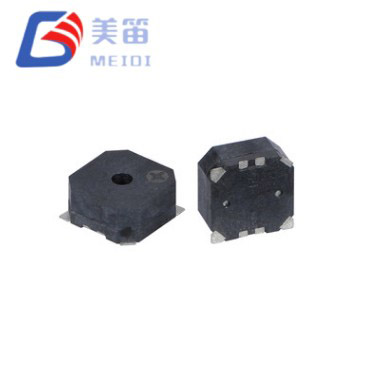

8,5*8,5*3mm SMD magnetisk passiv summer

Serie overblik

To spolemodstande fra ét mekanisk design: 16Ω til lavspændingsapplikationer og 32Ω til standard 5V-skinner.

Eksternt drev påkrævet. Den passive elektromagnetiske struktur forventer en AC-bølgeform, typisk en 2700Hz firkantbølge, som giver frihed til at implementere tilpassede tonemønstre, variable varigheder og multitone-advarsler udelukkende gennem software.

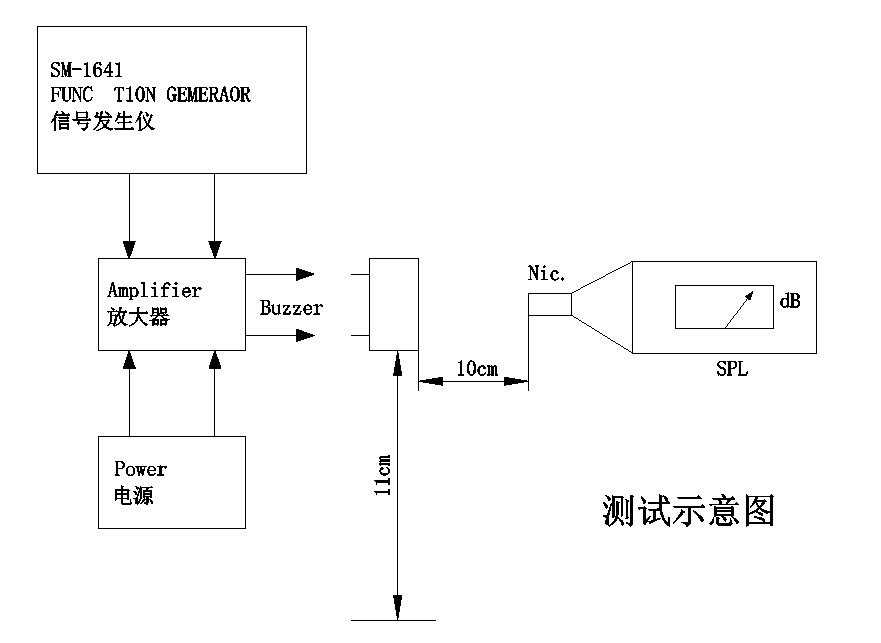

Garanteret lydoutput på mindst 85dB i en afstand på 10 cm, målt ved den nominelle spænding for hver variant.

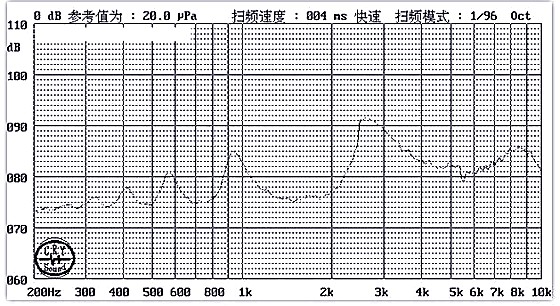

Resonansfrekvens 2700±300Hz, med batchprøvedata, der bekræfter et stramt 2700Hz center på tværs af flere enheder.

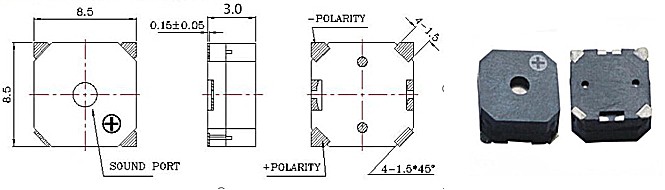

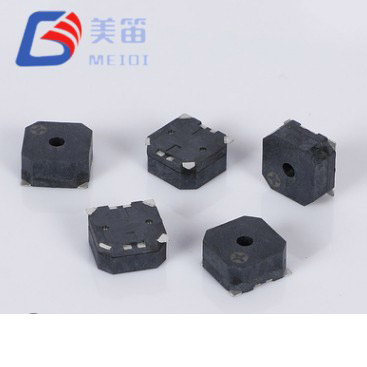

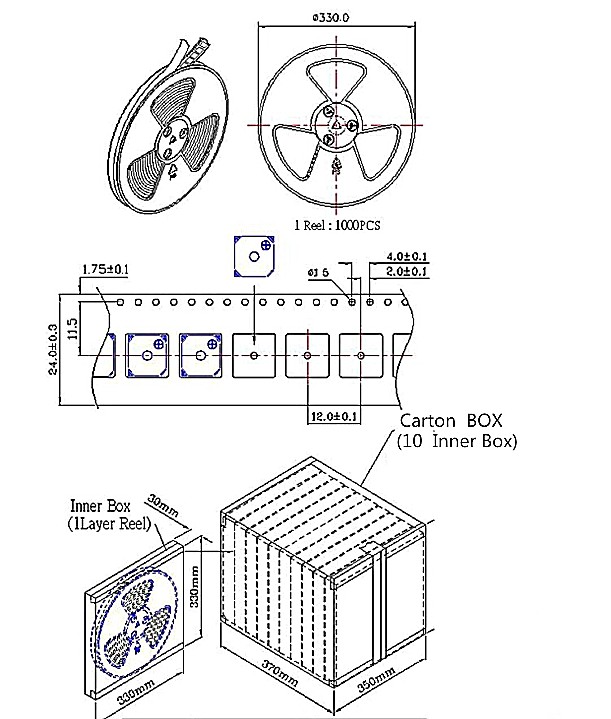

Kompakt 8,5×8,5 mm fodaftryk og 3,0 mm højde, designet til tætte SMT-samlinger, hvor pladeareal og frigang begge er begrænset.

Driftstemperaturområde fra -30°C til +70°C, understøtter koldstartsforhold og udendørs kabinetter.

Sort LCP-hus kompatibel med reflow-lodning op til 255±5°C, samt bølge- og manuelle processer.

Nøglekarakteristika

Et enkelt PCB-landmønster rummer både 16Ω- og 32Ω-delene, hvilket muliggør platformdesign, der kan udfyldes i henhold til målsystemets spænding uden layoutændringer.

Den passive drevarkitektur er afhængig af en eksternt genereret firkantbølge, som gør det muligt for mikrocontrolleren at definere tonefrekvens, gentagelseshastighed og mønster. Der er ingen intern oscillator til at begrænse den akustiske adfærd.

Akustisk output er specificeret til minimum 85dB for begge varianter, med en resonansfrekvens på 2700Hz og en tolerance på ±300Hz.

Strømforbruget er vurderet til ≤100mA for 16Ω-versionen ved 3,6V og ≤80mA for 32Ω-versionen ved 5V, hvilket giver klare tal for strømforsyningens størrelse.

Højden på 3,0 mm holder komponenten inden for z-envelope af mange multi-board-systemer, mens den 8,5 mm kvadratiske fodaftryk bevarer tilstødende routingkanaler.

Kontinuerlig drift er specificeret fra -30°C, en nedre grænse, der udvider det anvendelige område ud over, hvad mange kommercielle summer tilbyder.

Den sorte LCP-pakke modstår reflow-, bølge- og håndloddeprofiler, hvilket giver producenterne fleksibilitet i samlingssekvensen.

Applikationsscenarier

Ansøgningsbemærkningerne nedenfor er baseret på de elektriske og miljømæssige specifikationer for 8,5*8,5*3 mm SMD magnetisk passiv buzzer. De er ikke designgarantier; verificere ydeevnen i forhold til dine specifikke krav og gældende standarder.

Industrielle automationspaneler: Fejlalarmer og processtatusindikatorer i PLC- og motordrevsystemer drager fordel af dobbeltimpedansmuligheden, som er tilpasset både 3,3V og 5V kontrollogik uden kortændringer.

Sikkerhed og adgangskontrol: Indbrudspaneler og kortlæsere kan generere karakteristiske PWM-kontrollerede alarmrytmer, der hjælper operatører med at skelne mellem forskellige hændelser.

Bygnings- og hjemmeautomatisering: Gateway-hubs, røgdetektorforbindelser og termostatbekræftelser er afhængige af buzzerens evne til at producere softwaredefinerede meddelelsesmønstre.

Batteridrevne instrumenter: 16Ω-varianten passer til 3,3V Li-ion-systemer, mens 32Ω-varianten er optimeret til 5V-regulerede forsyninger, der dækker en bred vifte af bærbart udstyr.

Telekommunikationsinfrastruktur: Indtrængen i kabinettet og strømsvigtsalarmer på udendørs eller uopvarmede steder drager fordel af den nedre driftsgrænse på -30°C.

Udendørs og termisk udsatte kabinetter: Udstyr, der udsættes for store temperaturudsving, kan afhænge af det specificerede −30°C til +70°C driftsområde for ensartet alarmgenerering.

Ofte stillede spørgsmål

1. Hvordan vælger jeg mellem MLT-8530H-16R og MLT-8530H-32R?

Valget afhænger af din tilgængelige drevspænding og hvor meget strøm din strømforsyning kan levere. 16Ω delen fungerer fra 2,5V til 4,5V og passer naturligt til 3,3V logik eller enkeltcellede Li-ion designs. 32Ω delen fungerer fra 4,5V til 6,5V, matcher standard 5V skinner og trækker mindre strøm til den samme akustiske udgang. Fordi begge deler det samme landmønster, kan du evaluere den ene variant og senere skifte til den anden uden at ændre printkortet.

2. Hvilket drevkredsløb skal jeg bruge til hver variant?

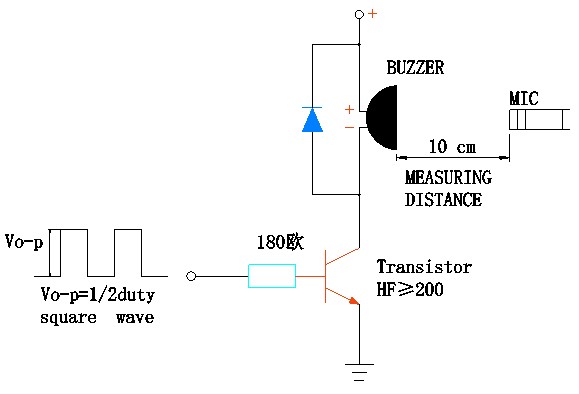

Begge typer kræver en ekstern firkantbølge ved 2700Hz og den nominelle spænding. En transistorbuffer eller MOSFET på logisk niveau er nødvendig, fordi spolestrømmen (≤100mA for 16Ω, ≤80mA for 32Ω) overstiger kapaciteten for de fleste mikrocontroller GPIO-ben. En simpel NPN-transistor med en basismodstand er den mest almindelige løsning. Dedikerede buzzer driver IC'er kan også bruges; sørg for, at udgangsfrekvensen er indstillet til 2700Hz for at ramme resonanspunktet.

3. Kan jeg køre MLT-8530H-16R på en 5V-forsyning eller 32Ω-versionen på 3,3V?

Betjening af 16Ω-varianten over 4,5V risikerer at overophede spolen. 32Ω-varianten under 4,5V vil producere reduceret lydoutput, der kan falde under det specificerede minimum på 85dB. Hvis dit systemspænding er fast og ikke matcher det naturlige område for nogen af ​​delene, kan MEIDI foreslå alternative modeller eller diskutere en seriemodstand med lille værdi til 16Ω-versionen, selvom dette vil sænke lydtrykket.

4. Hvad er betydningen af ​​2700Hz-frekvensen sammenlignet med 4000Hz-brummere?

2700Hz centerfrekvensen er lavere end de 4kHz, der er typisk for mange kompakte SMD-brummere. Begge sidder inden for båndet, hvor den menneskelige hørelse er følsom, men den lavere tonehøjde kan opfattes som mindre skinger og kan opføre sig anderledes inde i et indhegning. Det bedste valg afhænger af det omgivende støjspektrum og den type advarselsdifferentiering, dit produkt har brug for. Prototypetest med begge frekvensområder anbefales, hvis den tonale kvalitet er kritisk.

5. Hvad fortæller prøvemålingstabellerne mig?

Prøvedataene på 10 enheder viser den typiske præstationsspredning for lydtryk, strøm, frekvens og impedans. Disse tal er kun informative og erstatter ikke de garanterede grænser: ≥85dB, 2700±300Hz og spolemodstand inden for ±3Ω fra den nominelle værdi. Produktionsbatchrapporter, der dokumenterer disse parametre for hver forsendelse, er tilgængelige efter anmodning.
