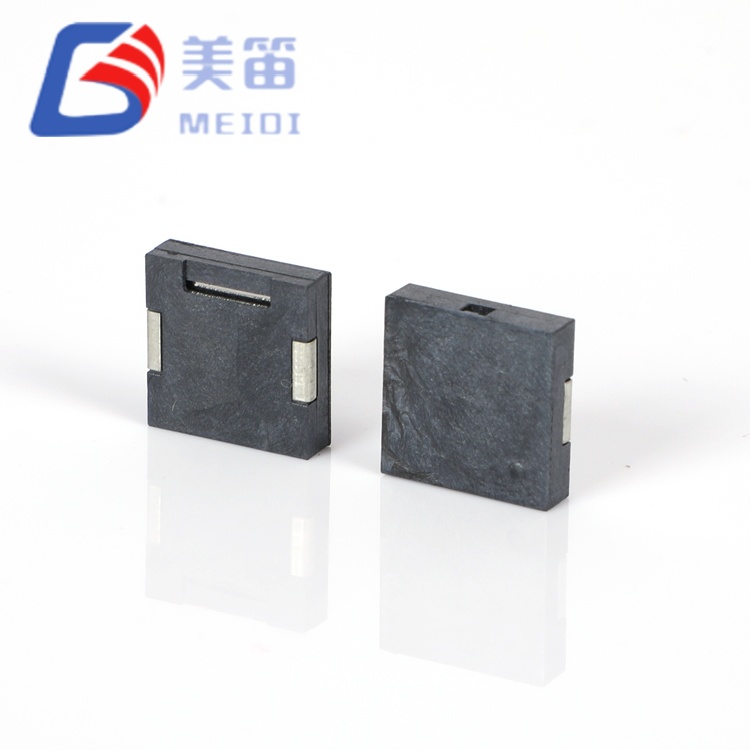

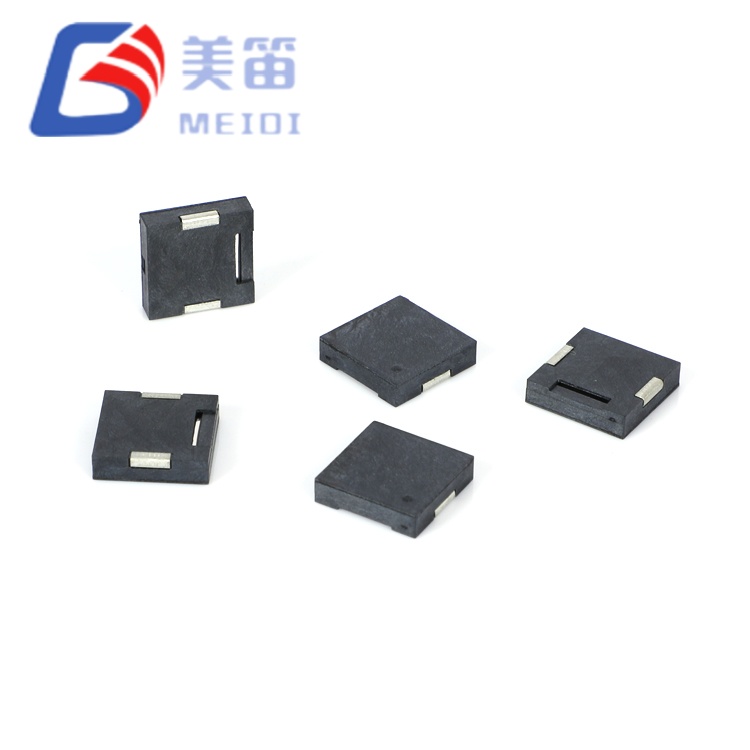

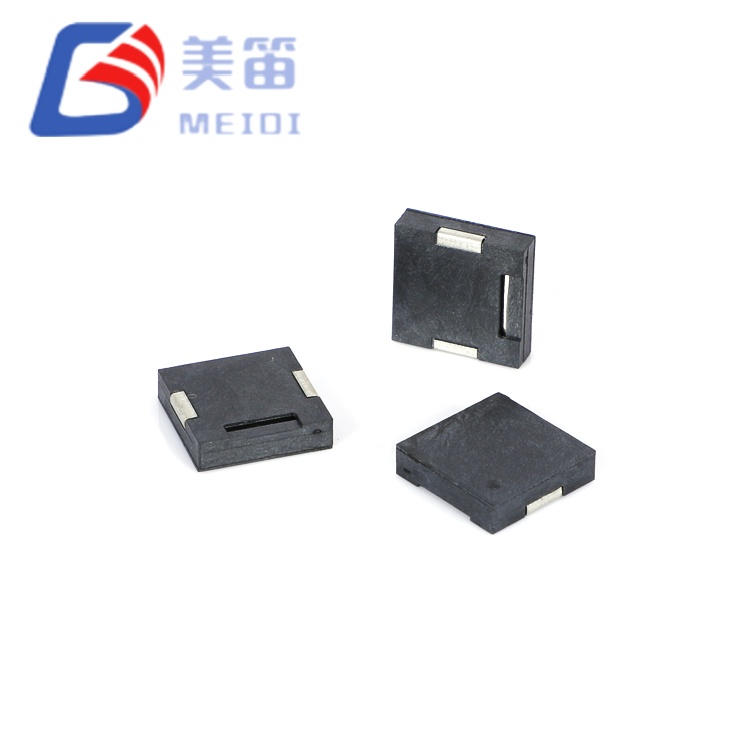

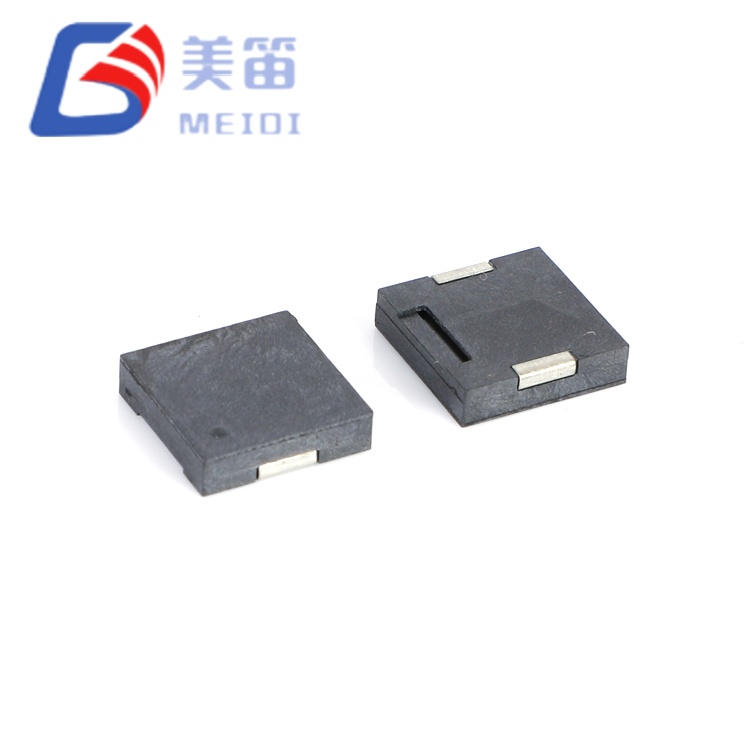

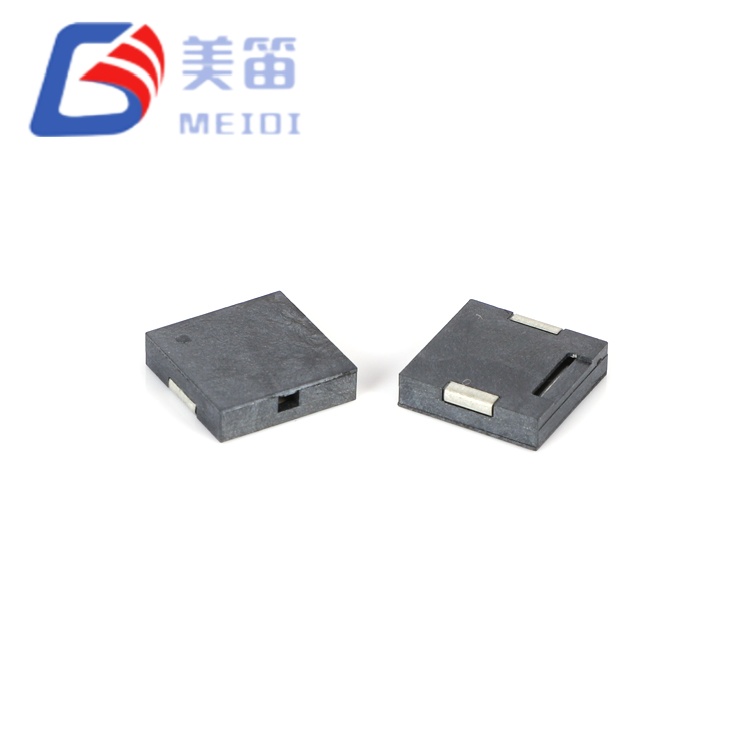

Den 12*12*3 mm SMD Piezoelektriske Passive Buzzer er en overflademonteret passiv piezoelektrisk summer, der accepterer et bredt 1-25V drivsignal, hvilket gør det muligt for en enkelt komponent at dække alt fra 3,3V logiske skinner op til 24V industribusser. Dens resonansfrekvens er centreret ved 4000Hz, og ved den nominelle 3V forbliver strømforbruget under 5mA, hvilket gør det praktisk til batteridrevne instrumenter såvel som faste installationer. Med et 12 mm kvadratfodaftryk og en højde på kun 3 mm passer buzzeren ind i tætte printkortsamlinger, hvor både plads og strøm styres tæt.
Fordi den 12*12*3 mm SMD Piezoelectric Passive Buzzer er en passiv transducer, kræver den en ekstern AC-bølgeform, typisk et firkantbølge- eller PWM-signal ved eller nær 4000Hz. Dette giver firmwaren fuldstændig kontrol over lydkarakteren: On-off timing, frekvensmodulation og multi-tone mønstre kan alle defineres i software uden at ændre hardware. Den brede forsyningstolerance betyder, at den samme summer kan bruges på tværs af produktvarianter med forskellige skinnespændinger, hvilket forenkler indkøb og kvalificering.
4000Hz centerfrekvensen ligger inden for 2-5kHz-båndet, hvor det menneskelige øre har størst følsomhed, så advarsler forbliver tydeligt hørbare selv ved beskedne drevniveauer. Ved 3V peak-to-peak er det garanterede minimumslydtryk 80dB ved 10cm, og prøvemålinger overstiger typisk 83dB. Den kapacitive karakter af det piezoelektriske element eliminerer magnetiske emissioner, hvilket er en fordel, når summeren er placeret i nærheden af følsomme analoge eller RF-kredsløb.
| Parameter | Værdi | Testbetingelser |
| Produkttype | Piezoelektrisk passiv summer | — |
| Nominel spænding | 3 V (Vp-p) | Peak-to-peak reference |
| Driftsspænding | 1 – 25 V (Vp-p) | Fuldt funktionelt udvalg |
| Resonansfrekvens | 4000 ± 300 Hz | Ved nominel spænding |

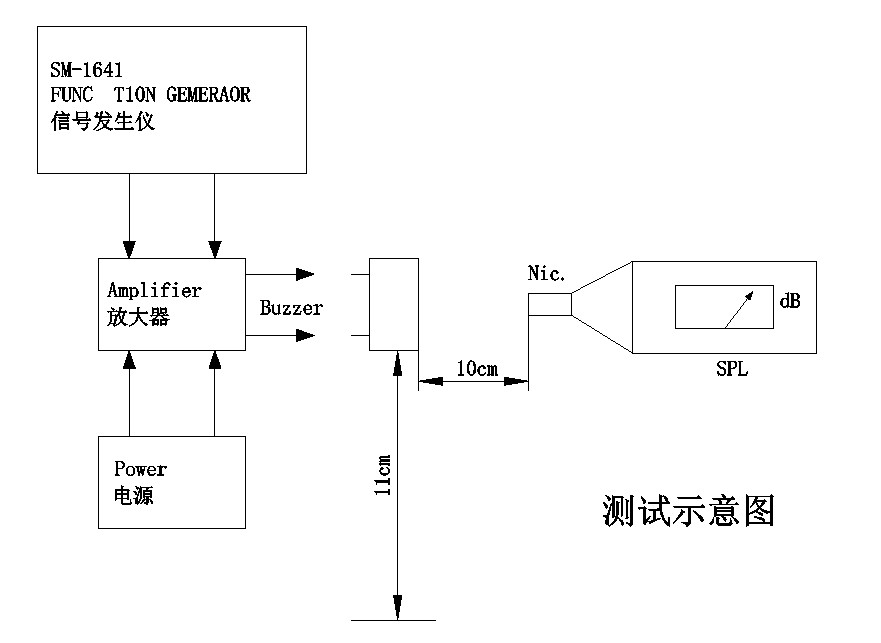

| Lydudgang ved 10 cm | ≥ 80 dB | Ved 3 V, 4000 Hz |
| Driftsstrøm | ≤ 5 mA | Ved 3 V |
| Kapacitans | 14.000 ± 30 % pF | Ved 1 kHz, 25 ℃ |
| Driftstemperatur | -30 ℃ ~ +70 ℃ | Sammenhængende |
| Opbevaringstemperatur | -40 ℃ ~ +85 ℃ | Ikke i drift |

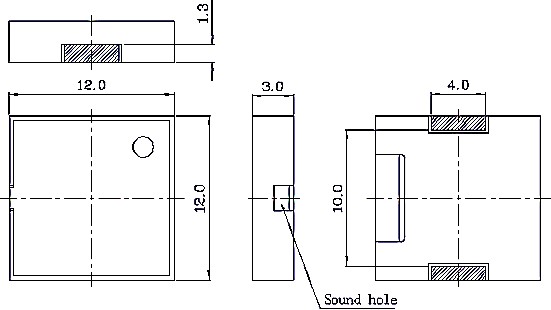

| Dimensioner (L × B × H) | 12,0 × 12,0 × 3,0 mm | Kun krop |
| Vægt | 0,4 g | Typisk |
| Husmateriale | Sort LCP | Reflow kompatibel |
| Monteringstype | SMD | Reflow: 255 ± 5 ℃, op til 3 gennemløb |
Forbrugerapparatgrænseflader: Slut-på-cyklus- og fejladvarsler i vaskemaskiner, mikrobølgeovne og luftrensere, hvor en enkelt summer kan betjene 5V og 12V styrekort uden spændingsoversættelse.
Smart home-paneler og IoT-gateways: statustoner til Wi-Fi-parring, sikkerhedsaktivering og stemmeassistent-bekræftelse, drevet direkte fra en 3,3V GPIO.
Kommercielt køle- og HVAC-udstyr: Dør-på klem og temperaturtærskelalarmer i montrer og walk-in-kølere, der drager fordel af det udvidede driftstemperaturområde.
Batteridrevne bærbare instrumenter: håndholdte målere og miljømonitorer, hvor strømforbruget på under 5mA forlænger driftstiden.
Eftermarkedstilbehør til biler: 12V direkte drev til selepåmindelser, parkeringssensorfeedback og ladeindikatorer.
| Designkrav | MLT-1230-attribut |
| Én summer til flere produktspændinger | 1–25V rækkevidde dækker 3,3V, 5V, 12V og 24V skinner, konsoliderer lagerbeholdningen og forenkler styklistestyring. |
| Lavt energiforbrug | ≤5mA ved 3V er velegnet til batteri- og energiindsamlingssystemer; faktiske forbrug afhænger af drevspænding og driftscyklus. |
| Klar advarsel for alle aldersgrupper | 4kHz resonans er konsekvent mærkbar på tværs af demografi, og tonen bærer godt gennem typiske plastikkabinetter. |
| EMC-venlig placering | Intet magnetfelt eller induktiv koblingsstøj, så buzzeren kan placeres i nærheden af antenner, sensorer eller præcise analoge kredsløb. |
| Slank kabinetintegration | 3 mm højde passer under skærme, batteripakker og afskærmningsdåser i bærbare og panelmonterede produkter. |

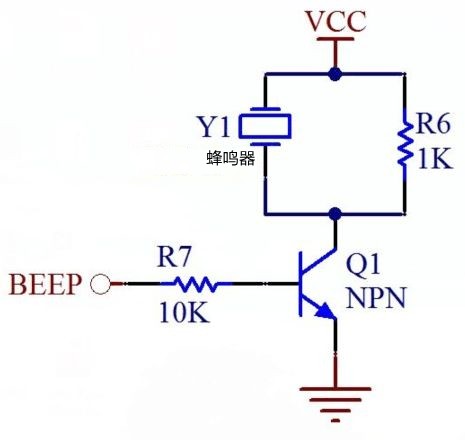

Kapacitansen på 14000pF repræsenterer en reaktiv belastning på ca. 2,8kΩ ved 4000Hz. De fleste 3,3V MCU-udgange kan drive dette direkte, men til 12V- eller 24V-drift anbefales en simpel transistorbuffer eller dedikeret piezo-driver til at styre det højere spændingsudsving. Referenceskemaer er tilgængelige fra MEIDI's applikationsteam.
MEIDI Intelligent Technology har designet og fremstillet akustiske komponenter siden 2011. Virksomhedens vertikalt integrerede fabrik i Jiangsu, Kina, dækker LCP-støbning, automatiseret SMD-montage, piezoelektrisk keramisk behandling og 100 % end-of-line akustisk test. ISO 9001-certificering og et dedikeret pålidelighedslaboratorium udgør rammerne for ensartet kvalitet ved store mængder.
The 12*12*3mm SMD Piezoelectric Passive Buzzer is produced on the same automated lines that supply MEIDI’s automotive and industrial customers. Hvert produktionsparti udsættes for en omfattende række af tests. Resonansfrekvensen verificeres på 100 % af enhederne for at sikre, at 4000±300Hz-vinduet overholdes; produktionsprøver viser konsekvent en stram 4000Hz fordeling. Capacitance is screened to 14000 pF ±30 %, and sound pressure level is confirmed through statistical sampling, with typical values ranging from 83.8 dB to 86.7 dB. Miljøbelastningsscreening omfatter 48 timer ved +80°C, 48 timer ved -30°C og fem termiske chokcyklusser. Mechanical robustness is validated by vibration testing and 75 cm drop tests, while soldering integrity is verified by solder heat resistance and full reflow profiling. Alle testregistreringer er knyttet til en partikode på huset og opbevares i ti år.
1. Hvordan påvirker det brede spændingsområde drivkredsløbet?
Ved 3V kan mange mikrocontrollere drive buzzeren direkte, fordi strømforbruget er under 5mA. Når forsyningsspændingen stiger, stiger spidsstrømmen også; ved 12V eller 24V tilrådes en simpel transistorbuffer eller MOSFET på logisk niveau. Den vigtige fordel er, at den samme summer kan bruges på tværs af alle disse spændinger, hvilket eliminerer behovet for forskellige varenumre.
2. Hvorfor er resonansfrekvensen sat til 4000Hz?
4000Hz ligger inden for 2-5kHz-området, hvor den menneskelige hørelse er mest følsom, så tonen kan let registreres selv ved lav lydstyrke. Denne frekvens forplanter sig også godt gennem plastikkabinetter og er mindre retningsbestemt end højere frekvenser, hvilket gør den til en god alarmtone til almen brug.
3. Kan MLT-1230 producere stemme eller musik?
Nej. Enheden er en smalbåndsresonanstransducer optimeret til 4000Hz. Mens simple mønstre såsom bip og bip kan genereres ved at variere PWM-driftscyklussen, kan den ikke gengive tale eller kompleks lyd. Til sådanne applikationer bør en dynamisk højttaler eller bredbånds piezo-ekkolod overvejes.
4. Hvad betyder 14000pF kapacitansen for mit design?
Kapacitansen definerer den reaktive belastning, som føreren ser. Ved 4000Hz er reaktansen omkring 2,8kΩ. Denne værdi skal bruges til at beregne den spidsstrøm, som driveren skal levere. Der skal tages højde for ±30 % tolerancen i de værste designmargener.
5. Er tilpasning tilgængelig?

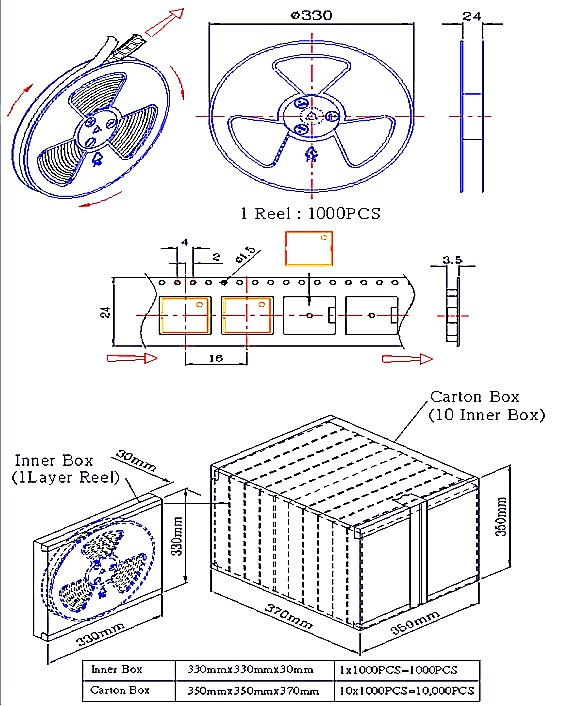

Ja. MEIDI tilbyder tilpasset frekvenstuning inden for et 2-5 kHz-område, alternative kapacitansværdier og forskellige bånd-og-rulle-konfigurationer til OEM-projekter med højt volumen. Kontakt ansøgningsteamet med dine krav for en gennemførlighedsvurdering og leveringstid.

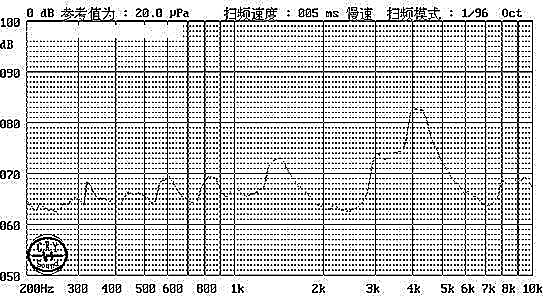

For datablade, spændingsspecifikke akustiske kurver, drevkredsløbsreferencedesign eller OEM-tilpasning, indsend dine krav via kontaktformularen. MEIDI applikationsingeniører svarer normalt inden for en hverdag med teknisk dokumentation og mængdepriser.
