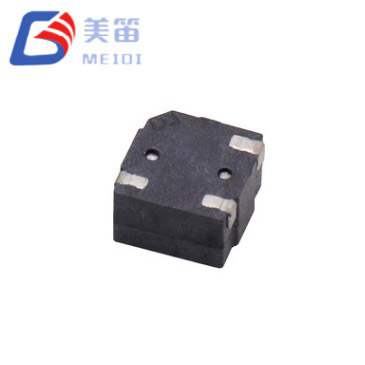

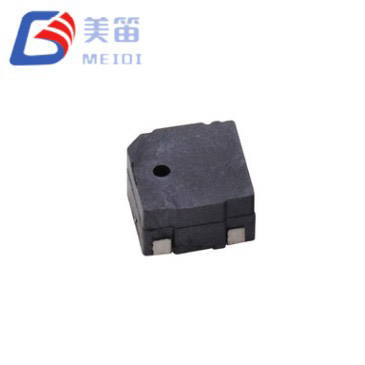

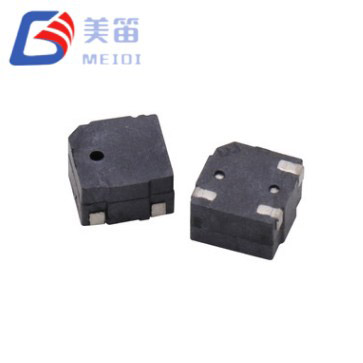

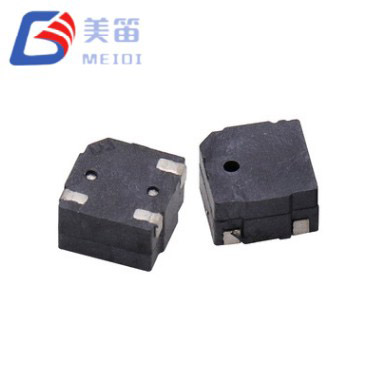

Den 5*3 mm SMD Magnetic Passive Buzzer er en overflademonteret passiv elektromagnetisk summer, der øger hulrummets højde til 3,0 mm i den kompakte 5,0×5,0 mm pakke i MLT-5000-serien. Denne ekstra interne volumen gør det muligt for transduceren at levere højere lydtryksniveauer uden at øge PCB-arealet, hvilket giver en praktisk opgradering til designs, der kræver mere fremtrædende alarmer, men begrænset af begrænsninger for bordlayout. Buzzeren drives af et eksternt 4000Hz firkantbølge- eller PWM-signal, og dens 12Ω spoleimpedans muliggør direkte forbindelse til GPIO-benene på mange 3,3V-mikrocontrollere, hvilket forenkler materialet.
MEIDI udviklede MLT-5030 til applikationer, hvor kabinetakustik eller omgivende støj kræver større output, end hvad 2,0 mm høje alternativer kan give. Testdata fra en produktionsprøve på 10 enheder viser lydtrykniveauer mellem 87,8 dB og 89,5 dB ved 10 cm, med et strømtræk på 86,7 mA til 89,0 mA. Disse målte resultater er i overensstemmelse med det garanterede minimum på 80dB og en maksimal strøm på 100mA, hvilket giver ingeniører en klar ydeevne at arbejde inden for.
The 3.0 mm profile height increases the resonance chamber volume, translating directly into higher sound pressure compared with the 2.0 mm variants in the same series, while the 5.0 × 5.0 mm footprint remains unchanged.
En spolemodstand på 12Ω gør det muligt at drive buzzeren direkte fra en standard 3,3V mikrocontrollerudgang, hvilket eliminerer behovet for et separat transistortrin i mange designs og reducerer antallet af komponenter.
Driftsspændingsområdet strækker sig fra 2V til 4V og dækker enkeltcellede lithium-ion-batterier, møntceller og regulerede 3,3V-skinner uden yderligere spændingskonditionering.
Akustisk output er specificeret til et minimum på 80dB ved 10cm under 3V-drev, med en resonansfrekvens på 4000Hz og en tolerance på ±300Hz.
Det sorte LCP-hus er klassificeret til kontinuerlig drift fra -20°C til +70°C og er kompatibelt med standard blyfri reflow-lodning op til 255°C peak.

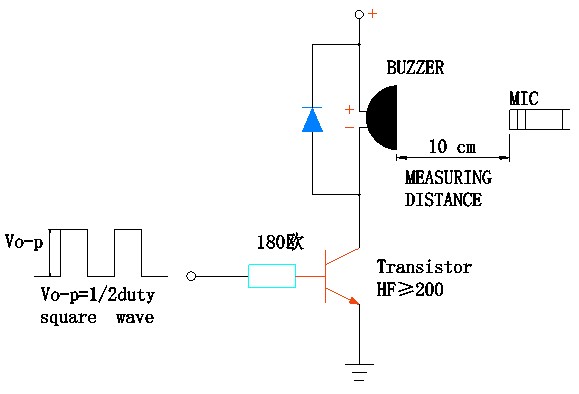

Som en passiv elektromagnetisk komponent kræver 5*3 mm SMD Magnetic Passive Buzzer et AC excitationssignal, typisk en 4000Hz firkantbølge, for at producere lyd. 12Ω-spolen præsenterer en belastning, der kan drives af mange 3,3V GPIO-ben, der er i stand til at hente op til 100mA, selvom en transistorbuffer forbliver en anbefalet mulighed, når pinstrømkapaciteten er usikker, eller når flere summer deler en skinne. 2V til 4V betjeningsvinduet giver frihøjde til batteriafladningskurver og forsyningstolerancer; ved de nominelle 3,0V når lydtrykket mindst 80dB, og produktionsprøver overstiger konsekvent 87dB, hvilket bekræfter fordelen ved det forstørrede hulrum.
Resonansfrekvensen er fastsat til 4000Hz, som ligger i et område, hvor den menneskelige hørelse er mest følsom, hvilket gør tonen tydeligt hørbar selv i moderat støjende omgivelser. Den forskudte lydblænde er designet til at projicere tonen fremad, hvilket er nyttigt, når summeren er placeret bag et gitter eller en retningsbestemt åbning i kabinettet. Ved 0,1 g tilføjer komponenten ubetydelig masse til brættet og kan placeres med standard pick-and-place-udstyr.

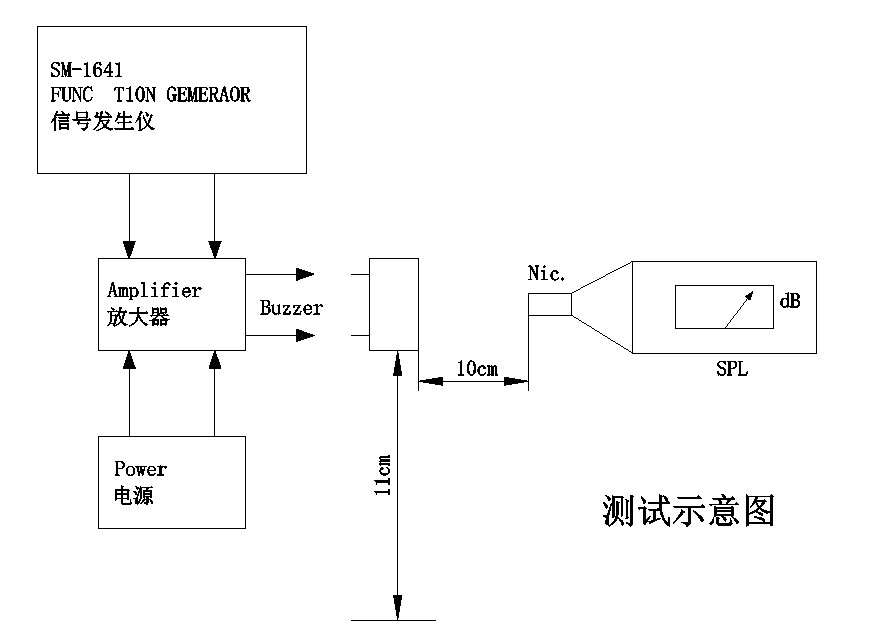

MEIDI udfører akustiske test på hver produktionsbatch, og de typiske ydelsestal, der er angivet i databladet, er afledt af sådanne målinger. De garanterede specifikationer giver en pålidelig baseline for systemdesign, mens prøvedataene giver et realistisk billede af, hvad der kan forventes i volumenproduktion.
Den øgede hulrumshøjde på 3,0 mm giver en målbar akustisk fordel i forhold til tyndere 2,0 mm-alternativer uden at udvide PCB-fodaftrykket, hvilket gør det til en drop-in-opgradering til eksisterende 5 mm layouts, der har den nødvendige lodrette frigang.
En 12Ω spolemodstand muliggør direkte GPIO-drev på mange 3,3V mikrocontrollere, hvilket forenkler drevkredsløbet og sparer plads på kort.
Forsyningsspændingstolerancen på 2V til 4V rummer en række lavspændingskilder, fra enkeltcellede lithiumpakker til regulerede logiske skinner.
LCP-huset bevarer sin form og loddepudeintegritet gennem reflow-cyklusser med en specificeret top på 255°C og op til tre gennemløb, hvilket understøtter dobbeltsidet samling, hvor det er nødvendigt.
Retningsbestemt lydemission gennem et forskudt hul hjælper med at fokusere alarmen mod brugeren, hvilket forbedrer den opfattede lydstyrke i ansigt-på-installationer.
| Parameter | Værdi |
| Produkttype | Elektromagnetisk SMD passiv buzzer |
| Nominel spænding | 3,0 V (o‑p) |
| Driftsspænding | 2 – 4 V (o‑p) |
| Lydudgang ved 10 cm | ≥ 80 dB |
| Driftsstrøm | ≤ 100 mA |
| Resonansfrekvens | 4000 ± 300 Hz |
| Spolemodstand | 12 ± 3 Ω |
| Driftstemperatur | -20 °C ~ +70 °C |
| Opbevaringstemperatur | -30 °C ~ +80 °C |
| Dimensioner (L × B × H) | 5,0 × 5,0 × 3,0 mm |
| Vægt | 0,1 g |
| Husmateriale | Sort LCP |
| Loddemetode (anbefalet) | Reflow: 255 ± 5 °C, 3 s; Forvarm 180 °C, 40–70 sek |
Følgende brugsbeskrivelser er baseret på MLT-5030s elektriske og akustiske egenskaber. De er givet som integrationsvejledning og bør valideres til det specifikke slutprodukt og det regulatoriske miljø.
Industrielle alarmpaneler og procescontrollere drager fordel af 85dB+ output og 5 mm kvadratfodaftryk, som passer til tætte I/O-kort, hvor der er behov for flere advarselspunkter. Højden på 3,0 mm er typisk kompatibel med afstanden over standard DIN-skinnekabinetter.
Sikkerheds- og adgangskontroltastaturer, indbrudsdetektorer og brandalarmsoundere kan bruge summerens retningsbestemte emission til at dirigere tonen mod brugeren, mens det direkte GPIO-drev forenkler multi-zone installationer.
Medicinsk diagnostisk udstyr såsom bordanalysatorer og patientmonitorer kræver ofte en klar, frekvensstabil advarsel for cyklusafslutning eller fejltilstande. 4000Hz-tonen adskiller sig fra lavfrekvent omgivende støj, der er almindelig i kliniske omgivelser.
Kommercielle apparater, herunder industrielle opvaskemaskiner, vaskemaskiner og salgsautomater, kan stole på MLT-5030 for advarsler om slut-af-cyklus og fejl, med det brede forsyningsområde, der imødekommer de spændingsvariationer, der er typiske for apparatets kontroltavler.
Automotive hjælpesystemer, såsom omvendt nærhedssensorer, sikkerhedssele-påmindelser og EV-opladningsindikatorer, kan bruge summeren i 12V-systemer, når en seriemodstand tilføjes for at falde spændingen, eller direkte i 3,3V-underkredsløb.
Udendørs IoT-enheder, miljøsensorer og smart city-infrastrukturknudepunkter, der er udsat for vind- og baggrundsstøj, kan drage fordel af det højere lydtryk, der er tilgængeligt fra 3,0 mm hulrummet for at bevare hørbarheden.
Den 5*3 mm SMD Magnetic Passive Buzzer adresserer en almindelig hardwarekonflikt: behovet for mere akustisk output uden at øge PCB-arealet. Ved at hæve summerhøjden fra 2,0 mm til 3,0 mm skabte MEIDI en komponent, der passer til de samme loddepuder som de tyndere MLT-5020 og MLT-5020H, hvilket muliggør en opgradering af akustisk ydeevne uden ændringer i layoutet. Den ekstra interne volumen leverer konsekvent lydtrykniveauer i det høje 80dB-område, som bekræftet af produktionsprøvemålinger.
12Ω spolemodstanden blev valgt for at holde drevkravene enkle. En 3,3V MCU-pin, der kan hente 100mA, kan betjene buzzeren direkte, hvilket er nyttigt i omkostningsfølsomme designs, hvor hver transistor tæller. For designere, der foretrækker en buffer, arbejder en lille NPN-transistor eller MOSFET med standard logiske niveauer og tilføjer minimalt areal.
Det sorte LCP-hus er blevet bevist gennem pålidelighedstest, der inkluderer temperaturcyklus-, vibrations- og faldtest, hvilket giver tillid til langsigtet stabilitet. Komponenten er kompatibel med automatiserede SMT-linjer og kan modstå den termiske belastning fra dobbeltsidede reflow-processer. Prøver er tilgængelige for at verificere akustisk ydeevne i dit kabinet, før du forpligter dig til produktionsvolumener.
MEIDI Intelligent Technology har fremstillet akustiske komponenter siden 2011. Virksomhedens fabrik i Jiangsu, Kina, opererer under et ISO 9001-certificeret kvalitetsstyringssystem og integrerer intern LCP-støbning, automatiseret spolevikling, SMD-montage og 100 % inline akustisk test. Denne vertikale integration gør det muligt for MEIDI at kontrollere hele produktionskæden, fra råmateriale til færdig komponent, og at opretholde ensartet kvalitet ved høje volumener.
MLT-5030 er produceret på de samme automatiserede SMD-linjer, som betjener MEIDI's bil- og industrikunder. Hver batch gennemgår et pålidelighedsverifikationsprogram som defineret i produktspecifikationen. Miljøbelastningsscreening inkluderer en 48-timers eksponering ved høje temperaturer ved +80°C, en 48-timers koldblødsætning ved -30°C og fem termiske chokcyklusser mellem disse temperaturer. Mekanisk robusthed bekræftes af vibrationstest fra 10Hz til 55Hz med 1,0 mm amplitude på alle akser, efterfulgt af tre 75 cm fritfaldsdråber på en hårdttræoverflade. Fugtmodstanden evalueres ved 50°C og 90-95 % relativ luftfugtighed i 48 timer, og lodningens integritet valideres gennem en 250°C loddevarmetest og fuld reflow-profilering.

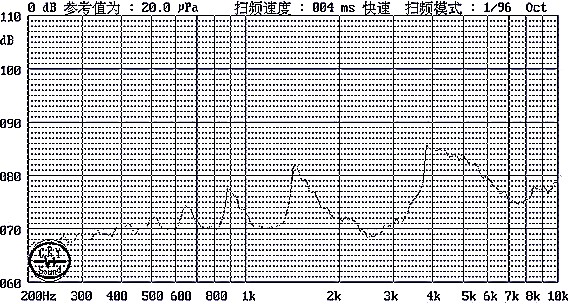

Typisk produktionsydelse for MLT-5030, som optaget fra en prøve på ti enheder, viser lydtryk mellem 87,8 dB og 89,5 dB, strøm mellem 86,7 mA og 89,0 mA og en stabil 4000 Hz resonansfrekvens. Disse tal viser den ensartethed, der opnås ved fremstillingsprocessen og er tilgængelige for kundegennemgang sammen med komplette batch-testrapporter.
1. Hvordan er MLT-5030 akustisk sammenlignet med 2,0 mm MLT-5020-modellerne?
Kaviteten på 3,0 mm giver MLT-5030 en større intern resonansvolumen, hvilket udmønter sig i højere lydtryk. Mens det garanterede minimum er 80dB, måler produktionsprøver rutinemæssigt 87dB til 89dB. Fodaftrykket på 5,0×5,0 mm er identisk, så MLT-5030 kan erstatte en 2,0 mm buzzer uden PCB-ændringer, så længe den ekstra 1,0 mm højde er tilgængelig over kortet.
2. Hvad er minimumsafstanden over MLT-5030?
Buzzer-legemet strækker sig 3,0 mm over printpladens overflade. For at undgå akustisk obstruktion anbefales det at holde en fri zone på mindst 4-5 mm i alt fra pladens overflade, inklusive lydporten. En nærliggende overflade for tæt på blænden kan reducere den opfattede lydstyrke og forskyde frekvensresponsen.
3. Kan jeg erstatte en magnetisk buzzer med gennemgående huller med MLT-5030?
Ja, den 5*3 mm SMD magnetiske passive summer giver et overflademonteret alternativ i et 5,0 mm kvadratfodaftryk. PCB'et skal redesignes til SMD-pads, men 12Ω-spolen og 3V-drevet er kompatible med mange 3,3V-logiske kredsløb, der tidligere kørte gennem-hullede dele. En transistorbuffer kan stadig bruges, hvis det eksisterende kredsløb allerede indeholder en.
4. Er MLT-5030 velegnet til batteridrevne enheder?
Med et maksimalt strømforbrug på 100mA ved 3,0V er buzzeren overkommelig for de fleste batterikonfigurationer, inklusive enkeltcellede Li-ion og 3V møntceller. Driftsområdet 2V til 4V dækker afladningskurven for en lithiumcelle uden regulering. For applikationer med ultralav effekt kan en reduktion af PWM-driftscyklussen til under 50 % sænke den gennemsnitlige strøm yderligere på bekostning af noget lydtryk.
5. Hvilken reflow-profil anbefales til MLT-5030?
Det sorte LCP-hus modstår standard blyfri reflow med en topværdi på 255±5°C i 3 sekunder efter en forvarmning ved 180°C i 40-70 sekunder. Op til tre reflow-passager er tilladt. Den detaljerede profil er inkluderet i produktspecifikationen, og MEIDI kan give vejledning til specifikke ovnindstillinger.
For at anmode om et tilbud, bestille tekniske prøver eller diskutere OEM/ODM-tilpasning, kontakt MEIDI via forespørgselsformularen. Applikationsingeniørteamet kan hjælpe med kabinetakustik, optimering af drivkredsløb og validering af reflow-profiler til dit produktionsmiljø. MEIDI's vertikalt integrerede fremstilling og ISO 9001 kvalitetssystem giver den nødvendige konsistens til programmer i store mængder.
