Hvordan fungerer en magnetisk passiv summer, og hvorfor er den afgørende for moderne elektroniske enheder? (2026-vejledning)

En magnetisk passiv summer er en af ​​de mest alsidige hørbare signalkomponenter, der bruges på tværs af moderne elektronik. I modsætning til en aktiv summer, der bærer sin egen interne oscillator, er en magnetisk passiv summer afhængig af et eksternt drevsignal til at producere lyd. For ingeniører, købere og produktdesignere er forståelsen af, hvordan en magnetisk passiv buzzer fungerer, det første skridt mod at vælge den rigtige akustiske komponent til alarmer, kontrolpaneler, smarte enheder og industrielt udstyr. Denne ingeniørvejledning fra 2026 forklarer arbejdsprincippet, den interne struktur, udvælgelseskriterierne og reelle produktparametre for den magnetiske passive summer og sammenligner den med aktive og piezoelektriske alternativer, så du kan vælge den rigtige magnetiske passive summer med tillid.

1. Hvad er en magnetisk passiv summer?

En magnetisk passiv buzzer er en elektromagnetisk akustisk transducer, der konverterer et elektrisk signal til hørbar lyd. Ordet "passiv" betyder, at komponenten ikke indeholder nogen indbygget oscillator; den har brug for et eksternt firkantbølge- eller vekselstrømsignal for at vibrere. Ordet "magnetisk" refererer til den bevægelige spolemekanisme: en spole, en permanent magnet og en tynd ferromagnetisk membran. Fordi en magnetisk passiv summer efterlader tone, tonehøjde og melodi under kontrol af værtsmikrocontrolleren, giver den langt mere fleksibilitet end en aktiv buzzer med fast tone. Kort sagt er en magnetisk passiv buzzer den "dumme" men programmerbare fætter til buzzer-familien - og den programmerbarhed er dens største styrke.

2. Hvordan fungerer en magnetisk passiv summer?

Funktionsprincippet for en magnetisk passiv summer er baseret på elektromagnetisme og membranvibrationer. Processen foregår i fem trin:

Trin 1 — Signalapplikation.En mikrocontroller eller et dedikeret drevkredsløb sender en firkantbølge (PWM) til de to terminaler på den magnetiske passive summer. En firkantbølge foretrækkes frem for en sinusbølge, fordi dens skarpe kanter skifter spolestrømmen afgørende, hvilket forbedrer effektiviteten og lydstyrken.

Trin 2 — Generering af magnetfelt.Vekselstrømmen, der strømmer gennem spolen, skaber et svingende magnetfelt omkring kernen.

Trin 3 — Tving interaktion.Dette skiftende felt interagerer med det statiske felt af den permanente magnet, skubber og trækker den ferromagnetiske membran mod og væk fra magneten ved drivfrekvensen.

Trin 4 — Vibration og lyd.Membranen oscillerer hurtigt, fortrænger luftmolekyler og producerer lydbølger. En 2,4 kHz firkantbølge giver en 2,4 kHz tone; lydens frekvens bestemmes udelukkende af det eksterne signal. Dette er grunden til, at en magnetisk passiv buzzer kan gengive enhver tone, du programmerer.

Trin 5 — Resonanstuning.At køre den magnetiske passive summer nær dens mekaniske resonansfrekvens maksimerer lydtrykniveauet (SPL) og effektiviteten. De fleste enheder resonerer mellem 2,0 kHz og 2,7 kHz. Indkapslingens hulrum påvirker også resonansen, så bænkens ydeevne kan ændre sig, når buzzeren er monteret i et lukket hus.

Denne "dumme" natur - fuldt styret af det ydre kredsløb - er præcis, hvad der definerer den magnetiske passive summer som passiv, og det er derfor, en model kan tjene mange lydfunktioner.

3. Hovedkomponenter i en magnetisk passiv summer

Hver magnetisk passiv buzzer deler fire kernedele:

Spole.En kobber, der snor sig om en spole. Når strøm passerer gennem den, bliver spolen en elektromagnet. Spolemodstand (DCR) måler typisk 16Ω, 42Ω eller 140Ω, som styrer drev-strømberegningen.

Permanent magnet.Giver det konstante basislinjemagnetiske felt, som spolens felt virker imod for at bevæge membranen.

Diafragma.En tynd, fleksibel ferromagnetisk plade - ofte en nikkel-jernlegering - placeret lige over magneten. Det er den del, der fysisk vibrerer for at lave lyd.

Boliger.Et plast- eller metalhus, der beskytter det indre, former det akustiske output og definerer printkortets fodaftryk. Almindelige størrelser spænder fra Φ12×8,5 mm til 12,0×9,0 mm med lavprofilmuligheder til slanke enheder. Disse fire dele definerer enhver magnetisk passiv buzzer på markedet.

4. Aktive vs. Passive Buzzers: Hvad er forskellen?

Forskellen mellem aktive og passive summer er, om oscillationskilden bor inde i komponenten eller inde i din firmware. På datablade kan du også se vilkårenetransducer(eksternt drev) ogindikator(internt drev).

En aktiv summer integrerer en intern oscillator. Tilfør jævnstrøm inden for dens nominelle rækkevidde, og den bipper af sig selv ved en fast tone - ingen kode, ingen ekstra dele. En magnetisk passiv buzzer indeholder derimod kun spolen og membranen. Din MCU eller en driver-IC skal generere bølgeformen. For en magnetisk passiv buzzer er afvejningen enkel: aktiv giver dig den hurtigste integration og ingen firmware; passiv giver dig tonehøjdekontrol, melodier og to-tone alarmer fra en enkelt lavpris transducer.

5. Magnetisk vs. Piezoelektrisk summer: En specifikationssammenligning

Magnetiske og piezoelektriske summer giver begge lyd, men de gør det anderledes. En magnetisk passiv buzzer flytter en spole og magnet; en piezoelektrisk summer bøjer en keramisk skive. De praktiske afvejninger har betydning for komponentvalg.

For kontekst sætter globale ledere som Murata og TDK mange af benchmarkene inden for piezoelektriske og elektroakustiske komponenter; en magnetisk passiv buzzer forbliver det foretrukne valg, hvor lav spænding og en fyldigere tone er påkrævet. Når både budget og tone betyder noget, vinder en magnetisk passiv buzzer ofte over piezo til lavspændingsdesign.

6. Tekniske nøgleparametre, der skal kontrolleres

Når du evaluerer en magnetisk passiv summer, skal du læse databladet mod disse parametre:

Lydtryksniveau (SPL).Lydstyrke i dB målt ved 10 cm. Industrianlæg kan have brug for 85 dB eller mere; sikre, at SPL overstiger den omgivende støj med mindst 10 dB.

Driftsspænding (Vp-p).Top-til-spids-amplituden af ​​den anbefalede firkantbølge (f.eks. 3 Vp-p, 5 Vp-p, 12 V) - ikke en DC-forsyningsspænding. Dette er den amplitude, som din chauffør skal levere.

Resonansfrekvens.Kør nær denne frekvens for maksimal effekt og effektivitet. Off-resonans drift spilder strøm og sænker SPL.

Spolemodstand (DCR) og strøm.En 42Ω spole ved 5 Vp-p trækker ca. 40 mA; størrelse drevtransistoren i overensstemmelse hermed ved hjælp af Ohms lov (I = V / R).

Flyback diode beskyttelse.Fordi en magnetisk passiv summer er en induktiv belastning, skaber det en tilbage-EMF-spændingsspids, hvis du slukker for driveren. En friløbsdiode (flyback) placeret på tværs af spolen beskytter den skiftende MOSFET eller BJT mod beskadigelse.

Terminal type.SMD til automatiserede pick-and-place-linjer eller gennemgående hul (THT) til manuelle og modulære tavler.

7. MEIDI magnetiske passive summermodeller (rigtige parametre)

For at gøre teorien konkret, er her repræsentative magnetiske passive buzzer-modeller fra MEIDI's katalog, med den faktiske nominelle spænding, resonansfrekvens, SPL og spolemodstand brugt i produktionen. Spolemodstand på 16Ω / 42Ω / 140Ω afspejler de typiske 3 V / 5 V / 12 V-drevfamilier.

Alle anførte modeller er elektromagnetiske (magnetiske) passive summer fremstillet under ISO 9001 / ISO 14001-systemer og i overensstemmelse med RoHS, REACH og CE. Fuldstændige elektriske egenskaber, oversigtstegninger og SPL-kurver er tilgængelige på hver produktside og i databladet, der kan downloades. Se denmagnetisk passiv summer katalogfor hele sortimentet.

8. Hvorfor vælge en magnetisk passiv summer?

En magnetisk passiv summer giver flere fordele, der gør den til et standardvalg for mange designs:

• Frekvensfleksibilitet.Skift køresignalet, og én model har mange funktioner – alarmer, bekræftelser, endda simple melodier.
• Omkostningseffektivitet.En enkelt billig transducer styret af en eksisterende MCU slår adskillige fasttonede aktive summer.
• Kompakt størrelse.Pakker som f.eks. Φ12×8,5 mm passer til bærbare og bærbare enheder med begrænset plads.
• Lavspændingsdrift.Virker fra 3 V, ideel til batteridrevne produkter.
• Lang levetid.Ingen intern oscillator fejler; enkel mekanisk konstruktion giver stærk langsigtet pålidelighed.

Derfor passer en magnetisk passiv buzzer til både forbruger- og industriprodukter.

9. Hvor der anvendes magnetiske passive summer

Den magnetiske passive summer vises overalt, hvor en enhed skal høres. Typiske anvendelser omfatter:

• Alarm- og sikkerhedssystemer (indbrud, brand, gasdetektion)
• Bilelektronik (påmindelse om sikkerhedssele, advarsel om dør på klem, parkeringssensor)
• Forbrugerelektronik (telefoner, tablets, wearables, husholdningsapparater)
• Medicinsk udstyr (patientmonitorer, infusionspumper, diagnostisk udstyr)
• Industrielle kontrolpaneler og automationsudstyr
• IoT og smart-home noder (statusbip, parringstoner, vedligeholdelsesadvarsler)

I hvert tilfælde giver den magnetiske passive summer billig, pålidelig hørbar feedback, der fungerer selv i lyse eller støjende omgivelser, hvor visuelle indikatorer svigter. En magnetisk passiv buzzer løser dette med enkel, billig lyd.

10. Sådan vælger du den rigtige magnetiske passive summer

Brug denne tjekliste til at matche en magnetisk passiv summer til dit produkt:

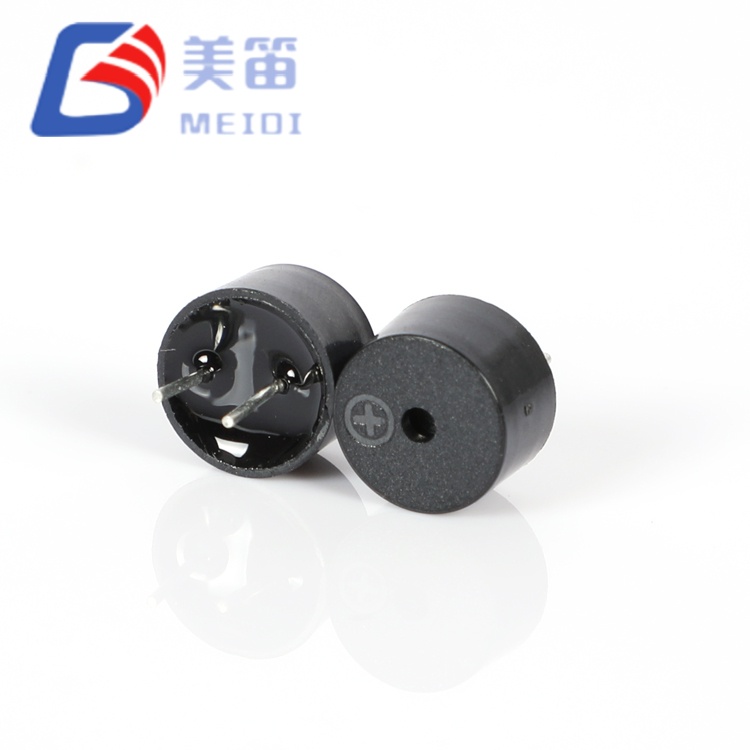

Som et praktisk eksempel kan MEIDI's kompakte 9×5,5 mm model HNB-09A05 køre ved 5 V DC, levere 82 dB @ 10 cm i et lille SMD-fodaftryk – ideel til bærbare og bærbare designs med begrænset plads. For en 12,0×9,0 mm 5 V-option giver HN-12062.4KHZ resonans nær 2,4 kHz ved ≥85 dB med en 42Ω-spole. Se den9,5×5,5 mm modelside, denkomplet modelliste, ellerkontakt vores teamfor prøver.

11. Almindelige problemer og løsninger

For stille.For en magnetisk passiv summer er drevets spænding eller strøm normalt for lav, eller frekvensen er off-resonans. Kør med den nominelle Vp-p nær resonans.

Ingen lyd.Kontroller polariteten, bekræft, at MCU'en faktisk udsender en firkantbølge, og bekræft, at drivertransistoren skifter.

Forvrænget tone.Tilføj flyback-dioden og bekræft, at driveren kan levere spolestrømmen uden at synke.

Buzzer blokeret.Sørg for, at kabinettet ikke dækker lydporten; hulrumsstørrelse påvirker resonans og kan dæmpe outputtet.

12. Hvordan MEIDI understøtter din buzzer sourcing

Med 15 års eksporterfaring leverer MEIDI (Jiangsu Huaneng Electronics) magnetiske passive buzzer-modeller i SMD og gennemgående pakker, fra 3 V til 12 V drevfamilier, med SPL op til 100 dB. Alle produkter er fremstillet under ISO 9001- og ISO 14001-systemer og overholder RoHS-, REACH- og CE-kravene. Udforsk det fuldemagnetisk passiv summer katalogellerkontakt vores teamfor prøver og brugerdefinerede specifikationer.

13. FAQ

Hvordan kører jeg en magnetisk passiv buzzer fra en MCU?

Brug en timer/PWM-pin til at udsende en firkantbølge ved den ønskede frekvens, og skift derefter spolen gennem en transistor eller MOSFET. De fleste MCU GPIO-ben kan ikke hente de 30-100 mA, som en magnetisk passiv buzzer har brug for, så et drivertrin er påkrævet.

Kan en magnetisk passiv buzzer afspille en melodi?

Ja. Fordi tonen indstilles af det eksterne signal, kan du sekvensere forskellige frekvenser for at skabe melodier, to-tone alarmer eller distinkte bekræftelsesbip fra en enkelt magnetisk passiv buzzer.

Magnetisk eller piezo - hvad skal jeg vælge?

Vælg en magnetisk passiv summer til lavspændingssystemer, rigere tone og støjende omgivelser. Vælg piezo, når ultra-lav effekt og tynd profil betyder mest.

Hvorfor er min magnetiske passive summer lydløs?

De mest almindelige årsager er utilstrækkelig drevstrøm, off-resonansfrekvens eller en blokeret lydport. Kør ved nominel Vp-p nær resonansfrekvensen og hold porten fri.

Hvilke certificeringer skal en kvalitetsbrummer have?

Se efter ISO 9001- og ISO 14001-produktionssystemer, plus RoHS-, REACH- og CE-overholdelse. Disse bekræfter materialesikkerhed og ensartet produktionskvalitet for eksportmarkeder.

Konklusion

En magnetisk passiv summer er en enkel, pålidelig og meget fleksibel hørbar komponent. Ved at forstå, hvordan det virker – spole, magnet og membran drevet af en ekstern firkantbølge – og kontrollere reelle parametre såsom nominel spænding, resonansfrekvens, SPL og spolemodstand, kan du vælge den rigtige model, designe et sikkert drevkredsløb med korrekt flyback-diodebeskyttelse og levere klar lydfeedback i ethvert produkt. GennemseMEIDI magnetisk passiv buzzer-serieellernå ud til vores teamtil teknisk support og prøver.
