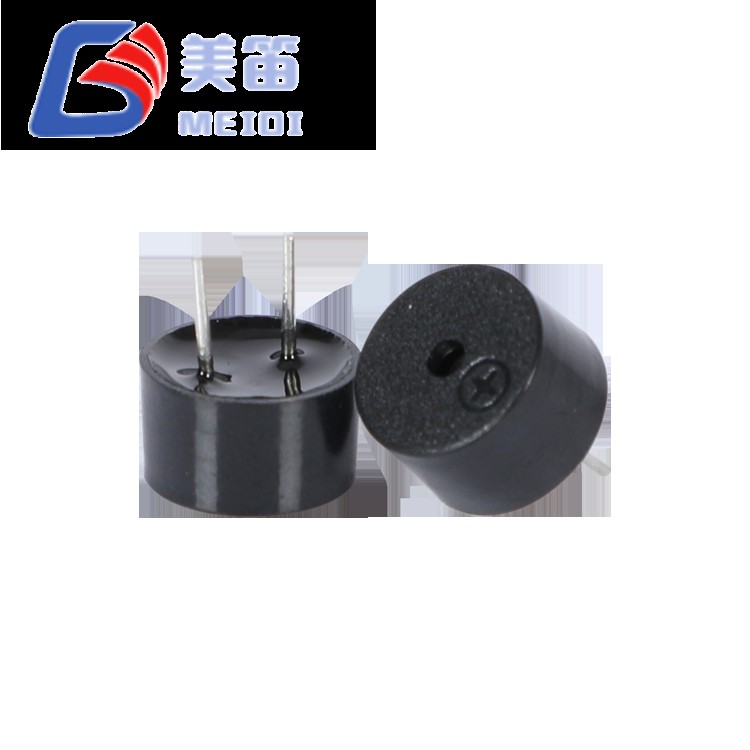

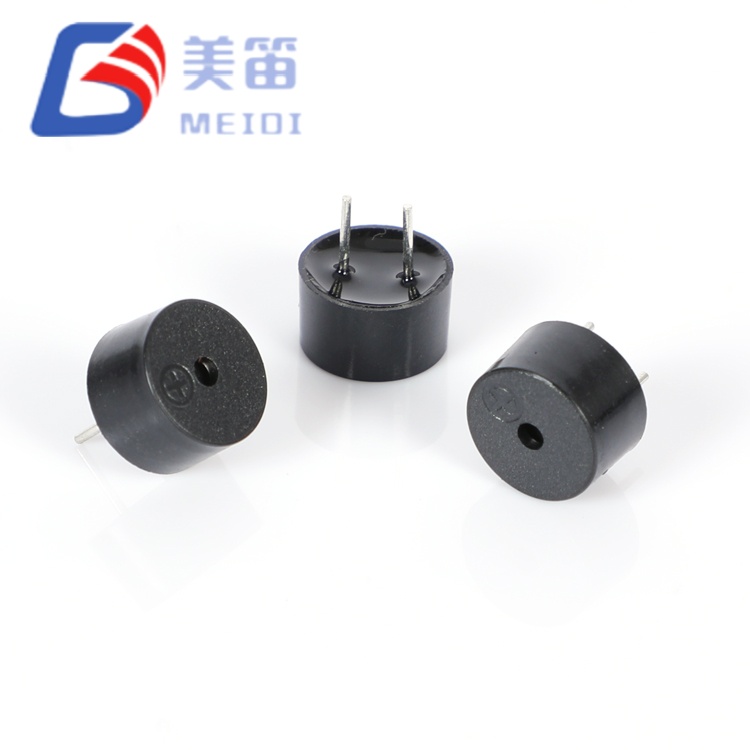

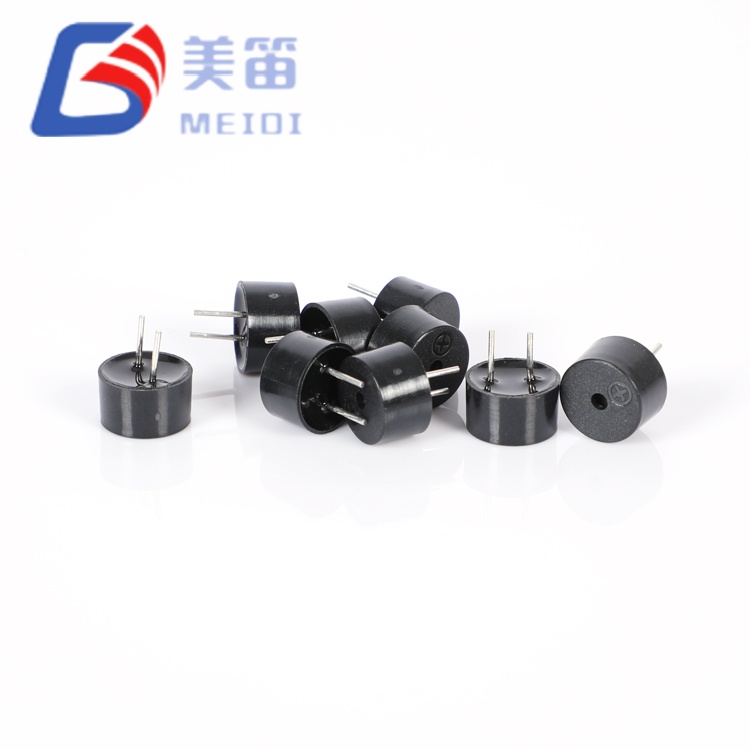

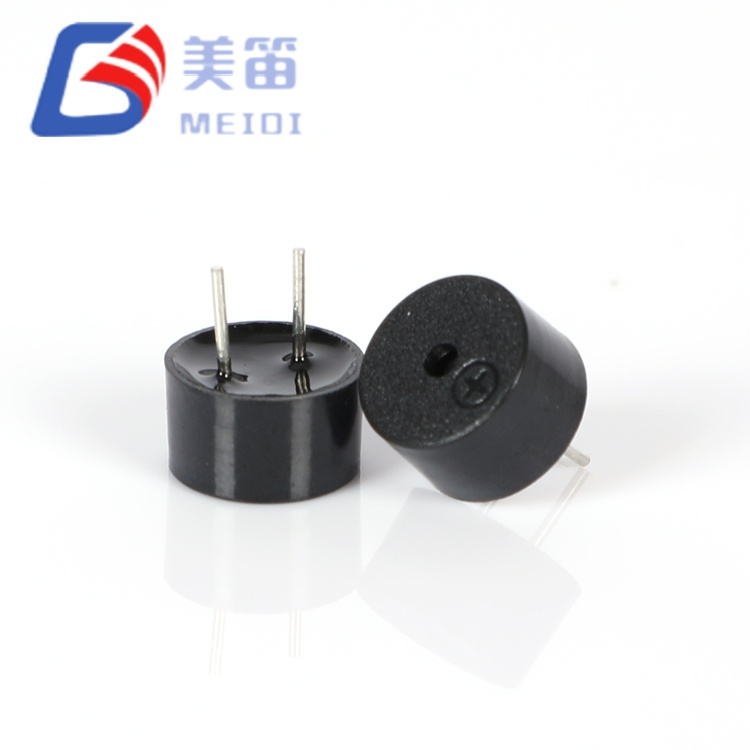

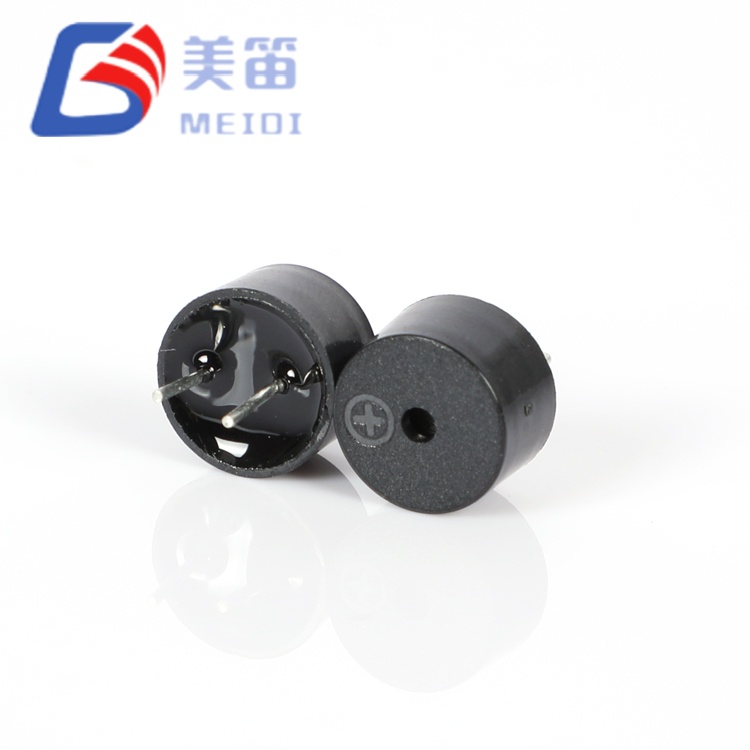

Den 9*5,5 mm magnetiske passive summer tre gennemhullede passive elektromagnetiske summer under en enkelt 9,0×5,5 mm mekanisk platform. To spolemodstande og to resonansfrekvenser lader designere matche buzzeren til forsyningsspændingen og tonekravet uden at ændre PCB-hulmønsteret. 16Ω-varianten kører fra 1,5V til 4,5V for 3,3V logik- og lithium-ion-systemer; 42Ω-varianterne dækker 3V til 7V til industrielle 5V-skinner. På tværs af alle tre modeller overstiger lydtrykket 85dB ved 10 cm, og det sorte PBT-hus er optimeret til bølgelodning og manuel lodning i blandet proces.
Tre elektriske profiler fra et enkelt 9,0×5,5 mm fodaftryk; ingen layoutændring nødvendig ved skift mellem 3V og 5V arkitekturer.
16Ω, 3V, 2,7kHz-modellen passer til batteridrevne og logiske enheder, hvor direkte mikrocontroller-drev foretrækkes.
42Ω, 5V, 2,7kHz-modellen reducerer strømforbruget på standardbusser til industri- og biltilbehør.
42Ω, 5V, 4,0kHz-modellen giver det samme elektriske interface med en højere frekvens tone til applikationer, der nyder godt af en skarpere advarsel.
Alle varianter deler den samme stiftafstand med gennemgående huller, så reparations- og eftermonteringsprojekter kan erstatte forældede 9 mm og 12 mm buzzere uden bordmodifikation.
Minimum lydtryk er 85dB ved 10 cm på tværs af serien; produktionsprøver når typisk 87dB til 95dB.
| Parameter | QMB-09B-03 | QMB-09B-05 | QMB-09B-05 4KHZ |
| Nominel spænding | 3 V (AC) | 5 V (AC) | 5 V (AC) |
| Driftsspænding | 1,5 – 4,5 V | 3 – 7 V | 3 – 7 V |
| Spolemodstand | 16 ± 5 Ω | 42 ± 5 Ω | 42 ± 5 Ω |
| Resonansfrekvens | 2700 ± 300 Hz | 2700 ± 300 Hz | 4000 ± 300 Hz |
| Lydudgang ved 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Driftsstrøm | ≤ 80 mA | ≤ 60 mA | ≤ 60 mA |
| Prøve SPL rækkevidde | 87,5–94,0 dB | 91,5–94,7 dB | 91,5–94,7 dB |
| Prøvestrømområde | 69,2–75,5 mA | 46,8-51,7 mA | 46,8-51,7 mA |
| Drevkompatibilitet | 3,3 V MCU GPIO, Li‑ion | 5V logik, industribusser | 5V logik, industribusser |
| Typiske applikationer | Bærbare instrumenter, smarte målere, forbrugerapparater | Industrielle alarmer, biltilbehør, PLC-moduler | Medicinsk udstyr, sikkerhedspaneler, tonediskriminerende systemer |
Et enkelt mekanisk design dækker tre elektriske varianter, hvilket gør det muligt at færdiggøre drevarkitekturen uden at ændre print hullayoutet.
16Ω-spolen er matchet til 3,3V-forsyninger, hvilket holder drivertrinnet enkelt; 42Ω spolen sænker strømmen på 5V skinner.
To resonansfrekvenser er tilgængelige: 2,7 kHz for lavfrekvent støjgennemtrængning og 4,0 kHz for en skarpere tonekvalitet.
Det sorte PBT-hus tåler bølgelodning ved 255°C og manuel efterbearbejdning ved 360°C uden deformation eller akustisk forskydning.
Diameteren på 9,0 mm og standardstiftdelingen gør serien til en drop-in-erstatning for mange ældre 9 mm og 12 mm gennemgående buzzere.
Hver enhed bærer en partikode, der linker tilbage til produktionsdato, testregistreringer og råmaterialepartier, vedligeholdt i ti år.
| Parameter | Værdi | Testbetingelser |
| Nominel spænding | 3 V (AC) | Resonansfrekvensreference |
| Driftsspænding | 1,5 – 4,5 V (AC) | Køresignal peak |
| Lydudgang ved 10 cm | ≥ 85 dB | Ved 3 V, 2700 Hz, 10 cm |
| Resonansfrekvens | 2700 ± 300 Hz | Ved nominel spænding |
| Spolemodstand | 16 ± 5 Ω | Ved 25 ℃, DC |
| Driftsstrøm | ≤ 80 mA | Ved 3 V, 2700 Hz |
| Driftstemperatur | -20 ℃ ~ +70 ℃ | Sammenhængende |
| Opbevaringstemperatur | -30 ℃ ~ +80 ℃ | Ikke i drift |

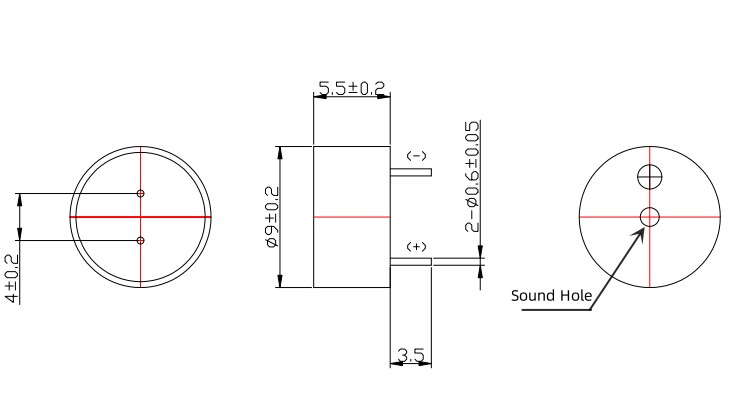

| Dimension (Dia × H) | 9,0 × 5,5 mm | Krop ekskl. stifter |
| Vægt | 0,71 g | Typisk |
| Husmateriale | Sort PBT | UL94 V-0 |
| Parameter | Værdi | Testbetingelser |
| Nominel spænding | 5 V (AC) | Resonansfrekvensreference |
| Driftsspænding | 3 – 7 V (AC) | Køresignal peak |
| Lydudgang ved 10 cm | ≥ 85 dB | Ved 5 V, resonansfrekvens, 10 cm |
| Resonansfrekvens | 2700 ± 300 Hz / 4000 ± 300 Hz | Ved nominel spænding |
| Spolemodstand | 42 ± 5 Ω | Ved 25 ℃, DC |
| Driftsstrøm | ≤ 60 mA | Ved 5 V |
| Driftstemperatur | -20 ℃ ~ +70 ℃ | Sammenhængende |
| Opbevaringstemperatur | -30 ℃ ~ +80 ℃ | Ikke i drift |
| Dimension (Dia × H) | 9,0 × 5,5 mm | Krop ekskl. stifter |
| Vægt | 0,71 g | Typisk |
| Husmateriale | Sort PBT | UL94 V-0 |
| Metode | Temperatur | Tid | Max beståer |
| Reflow Lodning | 245 ± 15 ℃ | 180 ℃ forvarm 40–70 s; 245 ℃ 3 s | 3 |
| Bølgelodning ★ | 255 ± 15 ℃ | 4-6 sek | 2-3 |
| Manuel lodning ★ | 360 ± 10 ℃ | 2-5 sek | 2-3 |
★ Foretrukne metoder til samling gennem hul. PBT-huset bevarer dimensionsstabilitet på tværs af disse profiler, hvilket forhindrer terminalløsning eller akustisk hulrumsforvrængning.
QMB-09B-03: håndholdte instrumenter, smarte forsyningsmålere, 3,3V kontroltavler til forbrugerapparater og Li-ion-drevne IoT-sensorer, hvor en enkeltcellet forsyning og direkte GPIO-drev er ønskelige.
QMB-09B-05: industrielle PLC-alarmmoduler, 5V biltilbehørskredsløb, kommercielle kølecontrollere og uafbrydelige strømforsyninger, der nyder godt af lavere spolestrøm.
QMB-09B-05 4KHZ: medicinsk diagnostisk udstyr, sikkerhedsindbrudspaneler, tonediskriminerende alarmnetværk og forbrugerprodukter, der kræver en højere alarmtone.

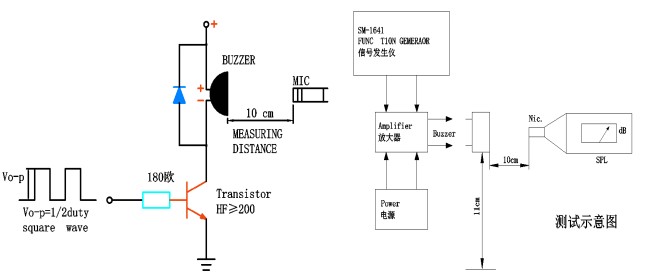

| Variant | Driver type | Konfiguration | Noter |
| QMB-09B-03 | Mikrocontroller GPIO | Push-pull 3,3V | Bekræft, at stiften kan give mindst 70mA; tilføj en flyback-diode hen over spolen. |
| QMB-09B-03 | Open-collector transistor | NPN/PNP med pull-up | En 1kΩ basismodstand er en typisk startværdi. |
| QMB-09B-05 / 4KHZ | 5V logisk udgang | Direkte eller bufferet | 42Ω-spolen trækker mindre strøm; en transistorbuffer anbefales stadig til lange kabeltræk. |
| QMB-09B-05 / 4KHZ | Dedikeret buzzer driver IC | Firkantbølge output | Tilpas udgangsfrekvensen til buzzerens nominelle resonans for maksimal lydstyrke. |
| Alle varianter | Lydforstærker | Sinus- eller firkantbølge | Sørg for, at forstærkerens udgangsimpedans er kompatibel med spolens modstand. |
En 50 % duty-cycle firkantbølge ved resonansfrekvensen (2,7 kHz eller 4,0 kHz) og nominel spænding giver det specificerede lydtryk. Off-resonansdrev reducerer output med cirka 6dB pr. oktav.
| Design situation | Fordel i QMB-09B-serien |
| Den endelige systemspænding endnu ikke fastsat | Ét footprint accepterer 16Ω eller 42Ω varianter, så printdesignet kan fortsætte, mens forsyningsskinnen bekræftes. |
| Skal evaluere 2,7 kHz mod 4,0 kHz | Samme drevkredsløb og montering, kun delnummeret ændres under akustisk test. |
| Reparation af ældre udstyr med en forældet buzzer | Diameteren på 9,0 mm og standardstiftstigningen matcher ofte 9 mm og 12 mm gennemgående brummere direkte. |
| Bølgelodning og manuel efterbearbejdning på samme linje | PBT-legemet er valgt specifikt til disse termiske profiler, forbliver formstabilt og akustisk konsistent. |
| Reducer antallet af leverandører | Tre elektriske konfigurationer er dækket af en enkelt mekanisk familie, hvilket reducerer kvalifikations- og lagerbelastningen. |
Ved 0,71 g tilføjer buzzeren minimal masse til brættet, og det etablerede pin-layout fremskynder integrationen. Prøvedata bekræfter, at alle parametre sidder komfortabelt inden for de offentliggjorte vinduer.

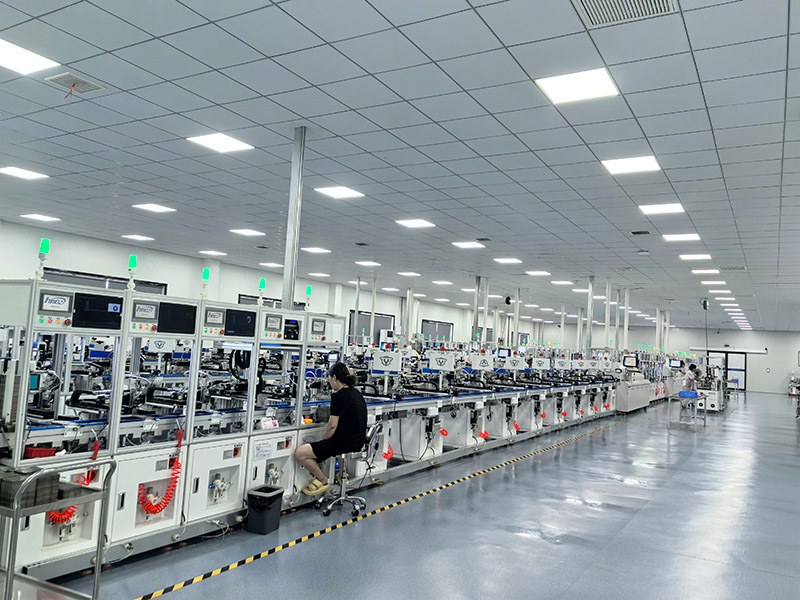

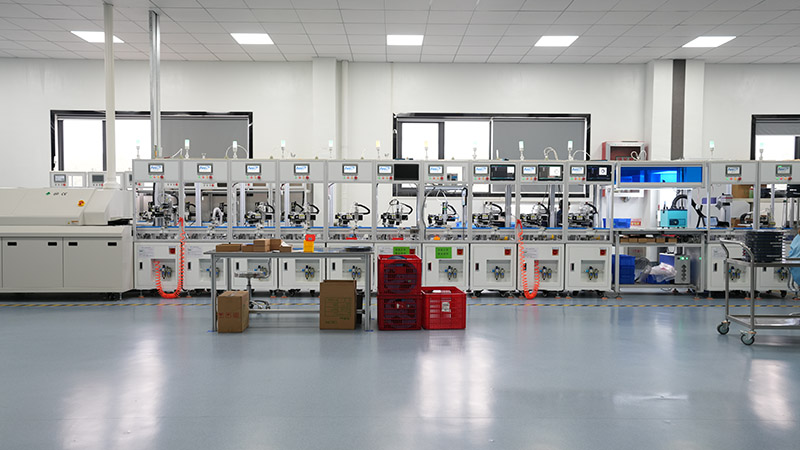

MEIDI Intelligent Technology har produceret elektromagnetiske og piezoelektriske akustiske komponenter siden 2011. Virksomhedens vertikalt integrerede fabrik i Jiangsu, Kina, dækker intern PBT-støbning, præcisionsspolevikling, automatiseret samling og fuld inline akustisk test. Et ISO 9001-certificeret kvalitetssystem og et dedikeret pålidelighedslaboratorium understøtter den konsistens, der kræves af store industri- og bilprogrammer.
Hvert produktionsparti i QMB-09B-serien gennemgår 100 % spolemodstandsverifikation og statistiske kontroller af resonansfrekvens. Lydtryksniveauet bekræftes i forhold til minimum 85dB, og loddeevnen er testet i henhold til J-STD-002. Overholdelse af RoHS og REACH opretholdes, med fuldstændige materialeerklæringer tilgængelige. En partikode markeret på kabinettet giver sporbarhed tilbage til produktionsdatoen, testregistreringer og råvarebatch i ti år.
Q1: Hvordan vælger jeg mellem de tre modeller?
Start med din tilgængelige spænding. Til 3,3 V logisk eller enkeltcellet lithium-ion er QMB-09B-03 (16Ω) den naturlige pasform. Til 5V industri- eller bilskinner reducerer QMB-09B-05 eller QMB-09B-05 4KHZ (begge 42Ω) strømbehovet. Vælg derefter tonen: 2,7 kHz for lavfrekvent alarmgennemtrængning, 4,0 kHz for en lysere, mere karakteristisk lyd. Alle tre deler det samme fodaftryk, så en sen ændring er ligetil.
Spørgsmål 2: Kan QMB-09B-03 bruges ved 5V eller 42Ω delene ved 3,3V?
Betjening af 16Ω-modellen over 4,5V kan overophede spolen. 42Ω-modellen under 3V vil producere et markant lavere lydniveau. Hvis du har brug for 16Ω ved 5V, skal du tilføje en seriemodstand for at begrænse strømmen; SPL vil stadig falde. For 3,3V-systemer, der kræver en højere impedans, er 16Ω-varianten det bedste match.
Q3: Hvad er den praktiske forskel mellem 2,7 kHz og 4,0 kHz i et virkeligt miljø?
2,7 kHz har en tendens til at skære igennem lavfrekvent mekanisk støj, hvilket gør den velegnet til fabriksgulve og udendørs udstyr. 4,0 kHz ligger tættere på toppen af menneskelig hørefølsomhed, hvilket giver en sprød, let skelnen tone til indendørs medicinske, sikkerheds- og forbrugerenheder. Begge er lige robuste og pålidelige.

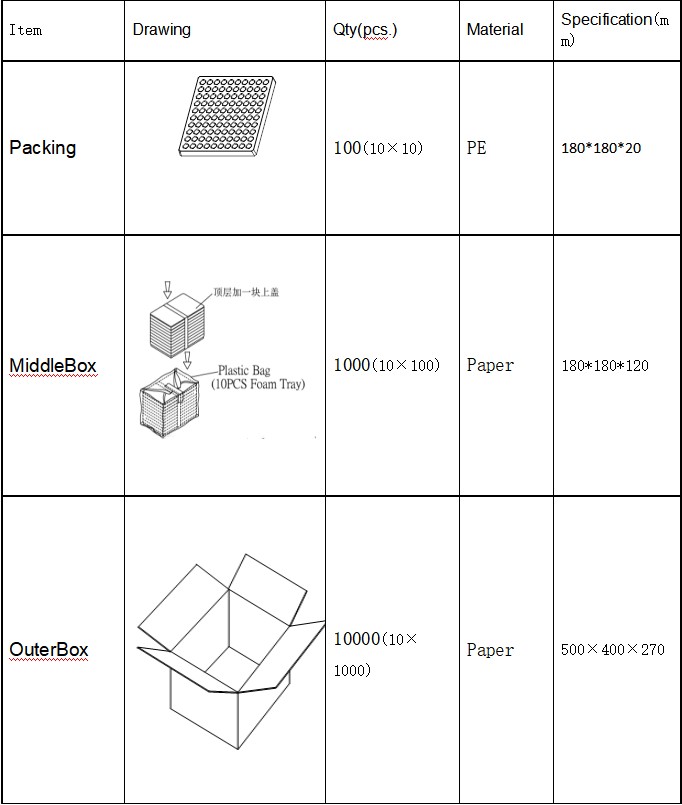

Spørgsmål 4: Er tilpassede blylængder eller tape-og-rulle-emballage tilgængelig?
Ja. MEIDI kan levere lige, bøjet eller forskudt blyformning til ikke-standard printkortlayouts. Tape-and-reel er ikke standard for gennemgående huldele, men kan arrangeres til automatiske indføringslinjer. Minimumsordremængder og leveringstider varierer afhængigt af ændringen.
Spørgsmål 5: Kan jeg drive buzzeren væk fra dens resonansfrekvens for en anden tone?
Lydniveauet falder mærkbart, når drivfrekvensen bevæger sig væk fra resonans. For maksimal lydstyrke skal du holde dig inden for ±5 % af den nominelle 2700Hz eller 4000Hz. Hvis din applikation har brug for en bred vifte af frekvenser, ville en piezoelektrisk buzzer eller miniaturehøjttaler være et mere passende valg.
Kontakt MEIDI-reservedelsteamet for krydsreferenceverifikation i forhold til ældre varenumre, evalueringsprøver af alle tre varianter eller tilpassede ledningskonfigurationer. Forespørgsler om kompatibilitet modtager typisk et svar inden for en hverdag sammen med pinout-tegninger og noter til drevkredsløbet.
