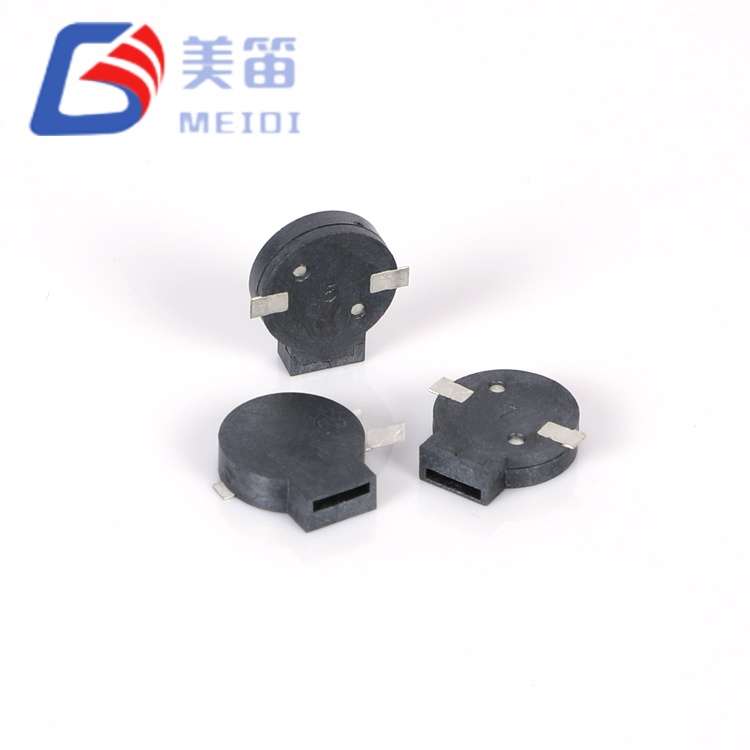

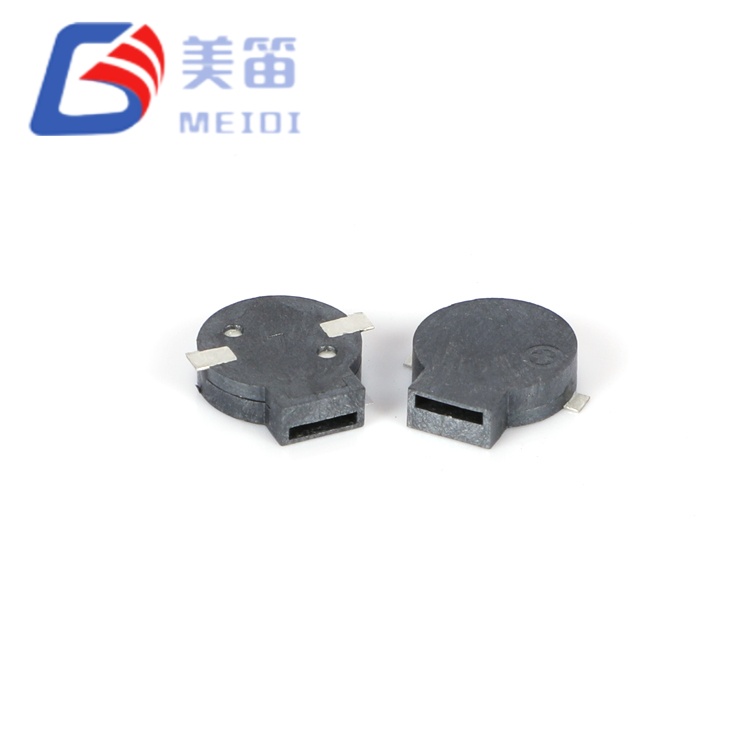

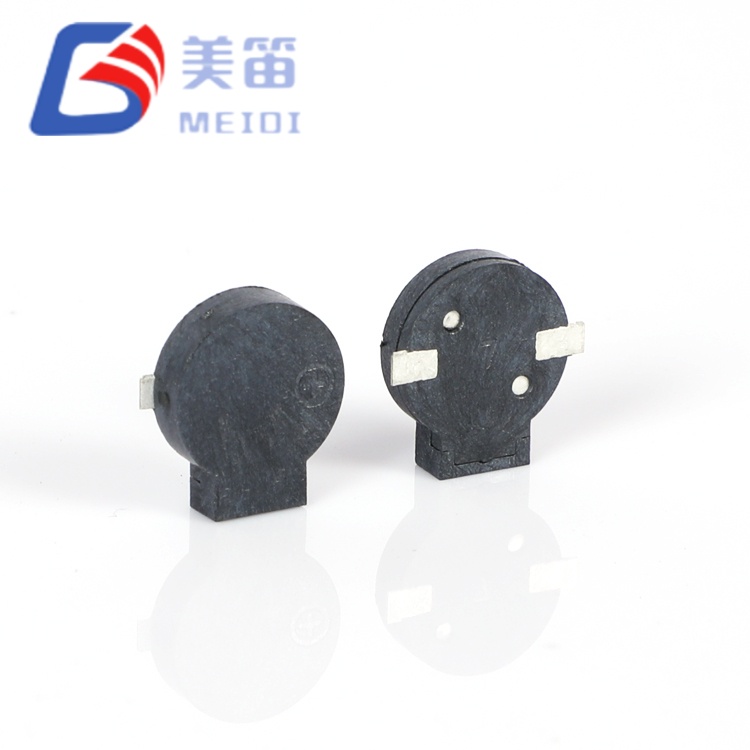

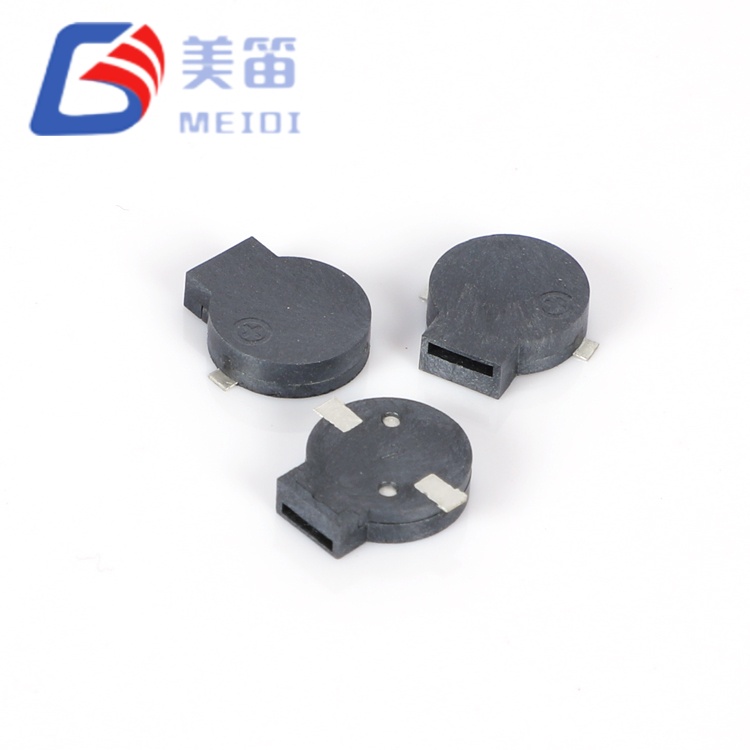

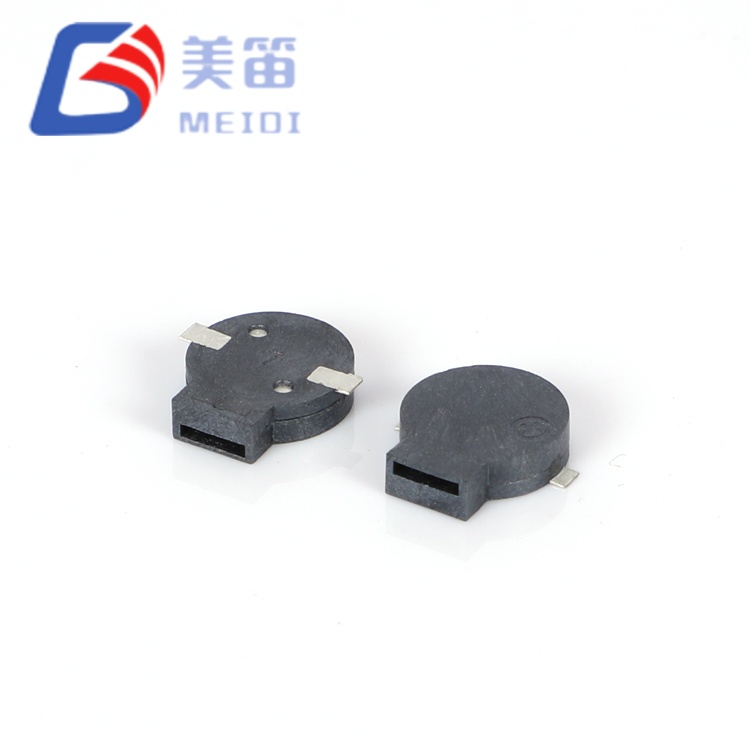

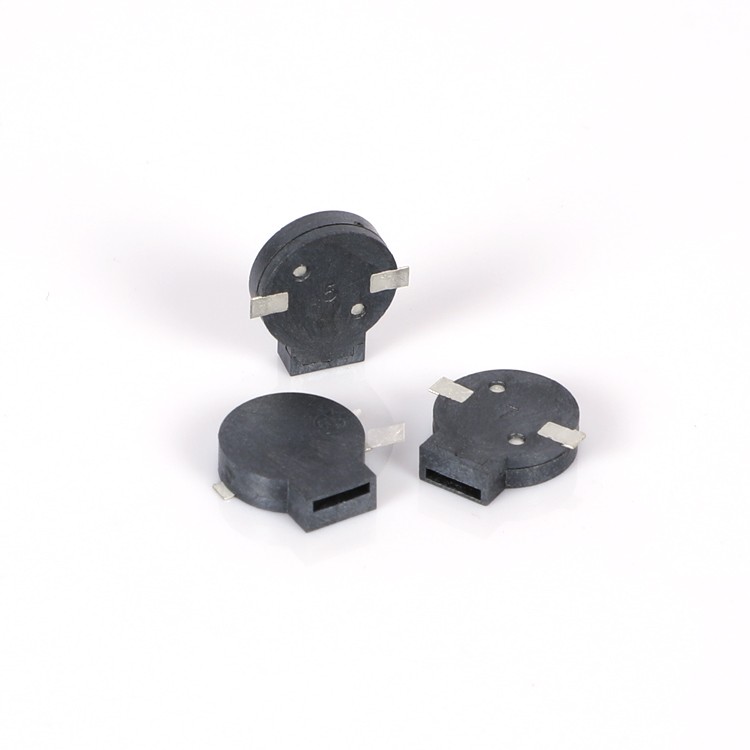

9*2,5 mm SMD magnetisk passiv summer

Designkontekst – når cirkulær formfaktor betyder noget

Den 9*2,5 mm SMD magnetiske passive summer introducerer en cirkulær 9,0 mm formfaktor, der adskiller sig fra MLT-8540- og MLT-7525-familierne med kvadratfodaftryk. Den cirkulære geometri maksimerer membranarealet for et givet fodaftryk – en 9,0 mm cirkel omslutter 63,6 mm², hvilket giver 30 % mere membranareal end 8,5 mm kvadratiske alternativer med tilsvarende højde. Dette øgede membranareal bidrager til de høje SPL-målinger observeret under produktionstestning.

2,5 mm-profilen – 1,5 mm tyndere end MLT-8540-serien – løser alvorlige z-akse-begrænsninger i ultraslanke kabinetter, stablede PCB-samlinger og monteringssteder ved siden af ​​batterirummet. Massen på 0,8 g – 60 % tungere end 5 mm varianter – bidrager til vibrationsdæmpning og mekanisk stabilitet under stødforhold, hvilket er en vigtig overvejelse for køretøjer og bærbart udstyr.

Dual-impedans-arkitekturen tilbyder den samme prototype-fleksibilitet og platformsskalerbarhed som MLT-8540-serien, men inden for en pakke med lavere profil. 16Ω-varianten muliggør direkte evaluering på 3,3V logik- og Li‑ion-platforme uden spændingsreguleringsoverhead; 32Ω-varianten integreres rent i 5V automotive tilbehørsbusser, industrielle PLC I/O-moduler og PoE-drevne endepunkter, hvor højere skinnespænding reducerer strøminduceret EMI og ledningstab.

Nøgle produktattributter

Maksimalt membran-til-højde-forhold – 9,0 mm cirkulært hus leverer det største vibrerende membranområde i 2,5 mm højdeklassen, og optimerer det akustiske output pr. enhed z-akse frigang

Dual-impedance unified platform – 16Ω og 32Ω muligheder fra identiske 9,0×2,5 mm mekaniske envelope, hvilket eliminerer PCB layout redesign ved evaluering af drevspændingsarkitekturer

Lavfrekvent støjgennemtrængning – 2700Hz resonanscenter retter sig mod 2-3kHz-båndet, hvor industriel omgivende støjspektraltæthed er minimeret, hvilket forbedrer alarmopfattelsen i maskinmiljøer

Spændingsoptimeret strømeffektivitet – 16Ω trækker ≤100mA ved 3,6V til batteridrevne bærbare enheder; 32Ω trækker ≤80mA ved 5V for reduceret termisk stress i lukkede bilmoduler

Udvidet opbevaring i koldt vejr – -40°C lagerklassificering understøtter arktisk logistik, udstyr i store højder og vinteroplagret maskineri uden forringelse

Reflow-kompatibelt LCP-hus – sort flydende krystalpolymer modstår 255±5°C blyfri reflow-spidser med op til 3 gennemløb, hvilket bibeholder dimensionsstabilitet over hele termiske område

Applikationsmiljøer

Flådestyring af erhvervskøretøjer – føreradvarsels- og laststatustoner i varevogne, kølelastbiler og langdistancetrailere, der kører på 12V/24V-systemer med 5V-regulerede underkredsløb

Smart måling og forsyningsendepunkter – manipulationsdetektion, kommunikationsstatus og advarsler om lavt batteri i gasmålere, elmonitorer og vandstrømssensorer i udendørs skabe

Industriel håndholdt diagnostik – bestået/mislykket hørbar feedback i vibrationsanalysatorer, termiske kameraer og bærbare oscilloskoper, der bruges til feltvedligeholdelse på tværs af variable støjgulve

Landbrugsautomationscontrollere – vandingstærskelalarmer, klimaalarmer for drivhuse og meddelelser om fodringssystemer til husdyr i solcelledrevne fjerninstallationer

Medicinsk transport og udrykningskøretøjer – udstyrsklare toner i ambulancer, mobile klinikker og patienttransport, hvor 5V køretøjsbusarkitektur dominerer

Invertersystemer til vedvarende energi – netfejl, jordingsfejl og vedligeholdelsesalarmer i fotovoltaiske strenginvertere og små vindmøllecontrollere

Produktions- og pålidelighedsvalidering

MEIDI producerer begge MLT-9025 varianter på dedikerede SMD samlebånd med automatisk spolevikling, lodning og akustisk kalibrering. Vores Jiangsu-anlæg opretholder ISO 9001:2015-certificering, med statistisk proceskontrol anvendt på hvert produktionstrin.

Hvert produktionsparti gennemgår ensartet kvalifikationstest:

Elektrisk karakterisering – 100 % verifikation af spolemodstand, driftsstrøm og resonansfrekvens

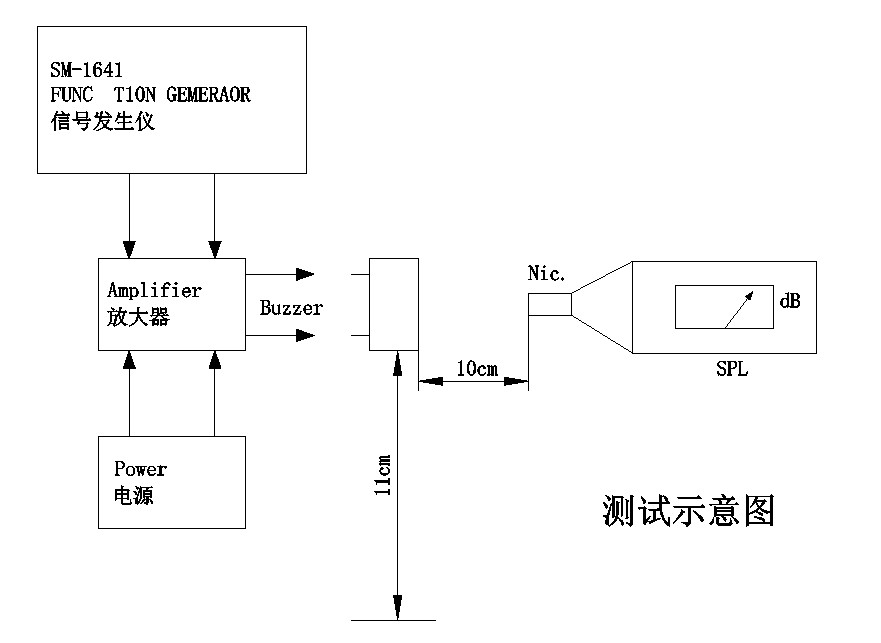

Akustisk validering – statistisk prøvetagning bekræfter SPL ≥85dB; målte resultater overstiger konsekvent 91dB

Klimatisk udholdenhed – 48-timers højtemperaturopbevaring ved +80°C, 48-timers lavtemperaturopbevaring ved -30°C og 5-cyklus termisk chok (-30°C ↔ +80°C, 30-minutters ophold per ekstrem)

Mekanisk belastning – sinusformet vibration (10–55 Hz, 1,0 mm amplitude, XYZ-akser, 0,5 timer i alt) og 75 cm frit fald på 10 mm hårdttræ (3 stød)

Fugtmodstand – 48 timer ved 50°C / 95 % relativ luftfugtighed med 2 timers genopretning og elektrisk karakterisering

Loddevarmemodstand – 250°C i 10 sekunder med 2,0 mm frigang mellem krop og lodde, plus overholdelse af reflow-profil

RoHS- og REACH-overensstemmelsesdokumentation er tilgængelig. Partiidentifikationskoder giver fuld sporbarhed til produktionsdato, testresultater og råvarecertifikater.

Integration Q&A

Spørgsmål 1: Hvordan er den cirkulære 9,0 mm MLT-9025 sammenlignet med kvadratiske 8,5 mm-alternativer som MLT-8540?

MLT-9025s cirkulære geometri maksimerer membranarealet for et givet fodaftryk – en 9,0 mm cirkel omslutter 63,6 mm² mod 72,3 mm² for en 8,5 mm firkant. Men højden på 2,5 mm (mod 4,0 mm for MLT-8540) gør MLT-9025 til det foretrukne valg, når z-aksens frigang er stærkt begrænset. Akustisk output er sammenligneligt (begge ≥85dB), men MLT-9025's lavere profil ofrer en vis lavfrekvent resonanseffektivitet. Vælg MLT-9025 til slanke kabinetter; vælg MLT-8540 for maksimal akustisk frihøjde, hvor der er lodret plads til rådighed.

Q2: Hvilket drevkredsløb anbefales for hver variant?

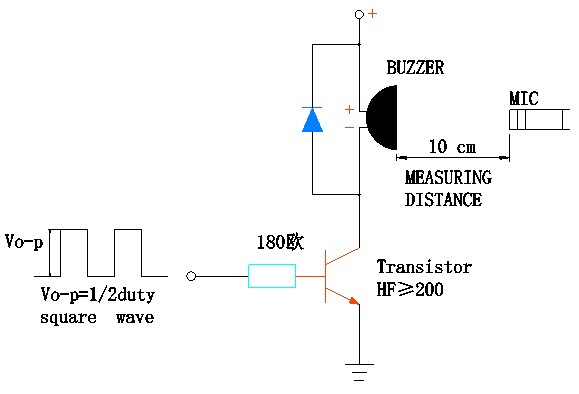

16Ω-varianten ved 3,6V trækker ≤100mA og kan drives direkte fra egnede MCU GPIO-ben (bekræft pinstrømklassificering) eller gennem en simpel NPN-transistorkontakt med 180Ω-basemodstand. 32Ω-varianten ved 5V trækker ≤80mA, men kræver et drivertrin, når den drives fra 3,3V-logik; fra 5V logik, en 330Ω basismodstand med generel transistor (h_FE≥ 200) giver tilstrækkelig kørsel. En tilbageslagsdiode (1N4148 eller lignende) hen over spolen er obligatorisk for begge varianter for at beskytte drivelementet mod induktivt tilbageslag under skifteovergange.

Spørgsmål 3: Er højden på 2,5 mm tilstrækkelig til pålideligt akustisk output?

Ja. Mens højere hulrum (3,0–4,0 mm) tilbyder forbedret Helmholtz-resonanseffektivitet, opnår MLT-9025's 2,5 mm profil ≥85 dB gennem optimeret membranspænding og magnetisk spaltegeometri. Prøvemålinger bekræfter SPL over 91dB, hvilket viser, at den slanke profil ikke kompromitterer den akustiske ydeevne. Afvejningen er frekvensbåndbredde: 2,5 mm-højden opretholder en stærk 2700Hz-resonans, men tilbyder mindre off-resonansrespons end højere alternativer. For pure-tone alarmapplikationer er dette ikke en begrænsning.

Q4: Kan begge varianter overleve temperaturudflugter under motorhjelmen?

Driftsområdet er -30°C til +70°C, hvilket dækker de fleste bilinteriør- og kabineapplikationer. Miljøer under hætten, der overstiger +70°C, kræver termisk styring eller alternative højtemperatursummerfamilier. Lagerklassificeringen på -40°C understøtter koldstartslogistik og vintertransport uden forringelse, men vedvarende drift under -30°C er ikke garanteret. For applikationer i motorrum skal du kontakte MEIDI for anbefalinger til varianter af høje temperaturer.

Spørgsmål 5: Er brugerdefinerede resonansfrekvenser eller impedansværdier tilgængelige for OEM-programmer?

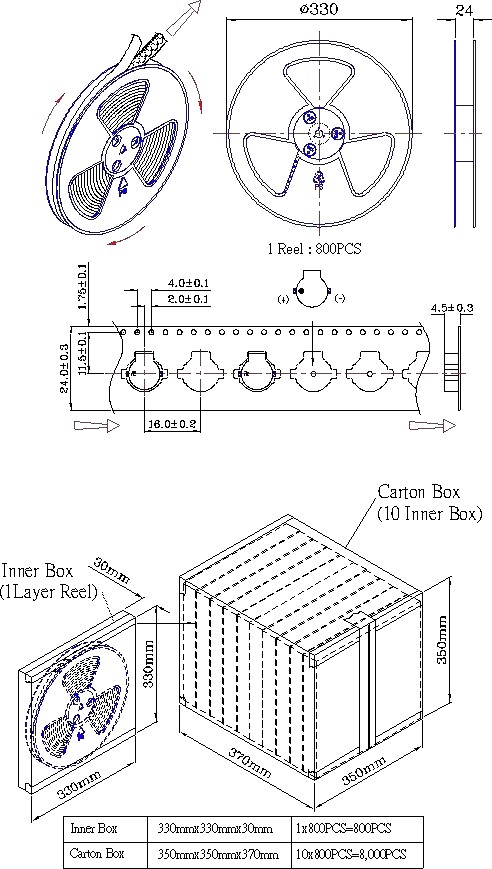

Ja. MEIDI understøtter OEM/ODM-tilpasning, herunder mellemliggende impedansværdier (20–24Ω for split-voltage arkitekturer), modificerede resonansfrekvenser (2,0–3,5 kHz rækkevidde), alternative husfarver til visuel identifikation og tilpasset tape-og-rulle-emballage. Minimumsbestillingsmængder og leveringstider gælder. Kontakt vores salgsteam for at diskutere specifikke krav og anmode om et tilbud på tilpassede konfigurationer.

Q6: Hvad er det anbefalede PCB-fodaftryk for den cirkulære 9,0 mm pakke?

Et cirkulært pudemønster, der matcher husets diameter på 9,0 mm med 0,25 mm frigang pr. side, anbefales. SMD-klemmerne er placeret på undersiden af ​​det cirkulære hus; PCB-fodaftrykket skal omfatte to rektangulære puder under komponenten, placeret i overensstemmelse med terminalafstanden angivet i dataarket. MEIDI leverer IPC-kompatible footprint-anbefalinger og 3D STEP-filer efter anmodning.
