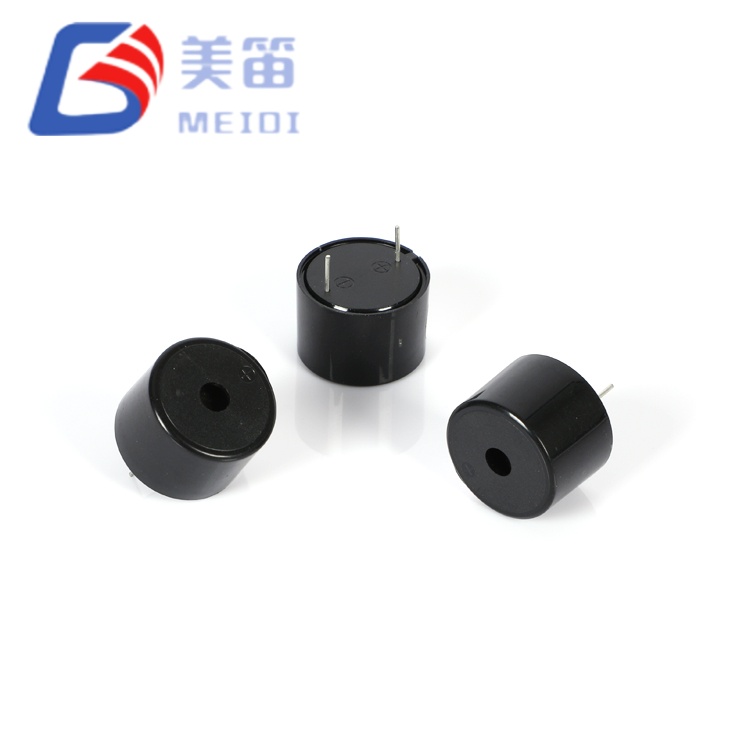

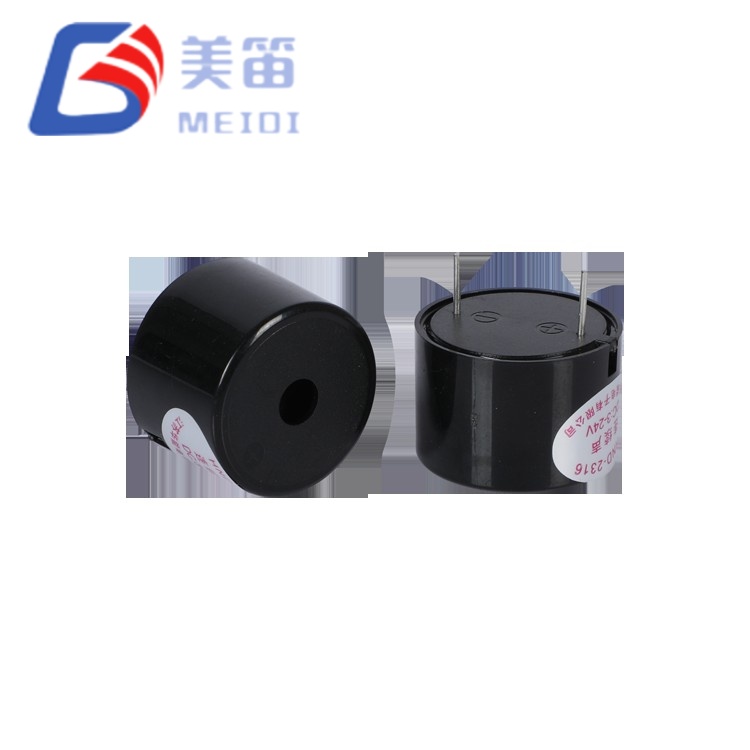

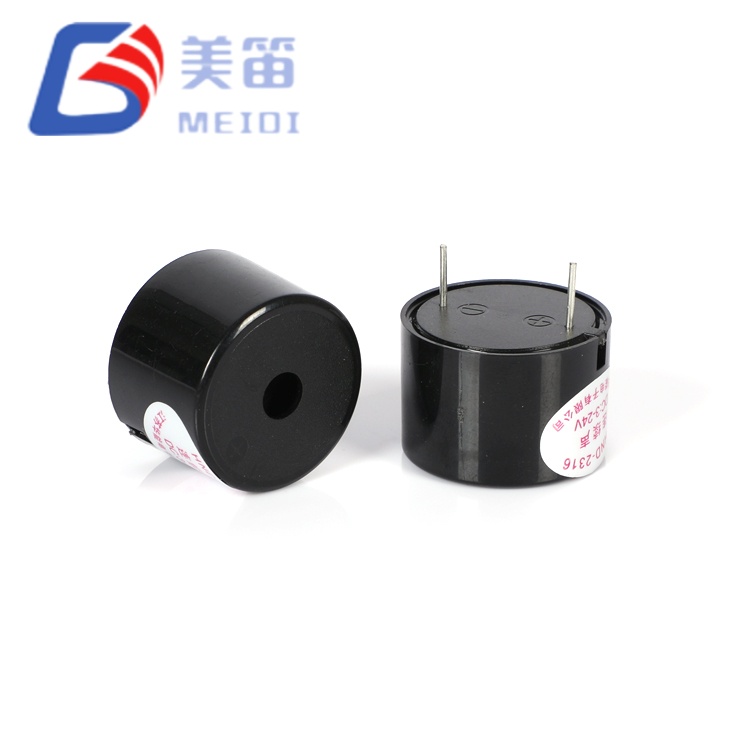

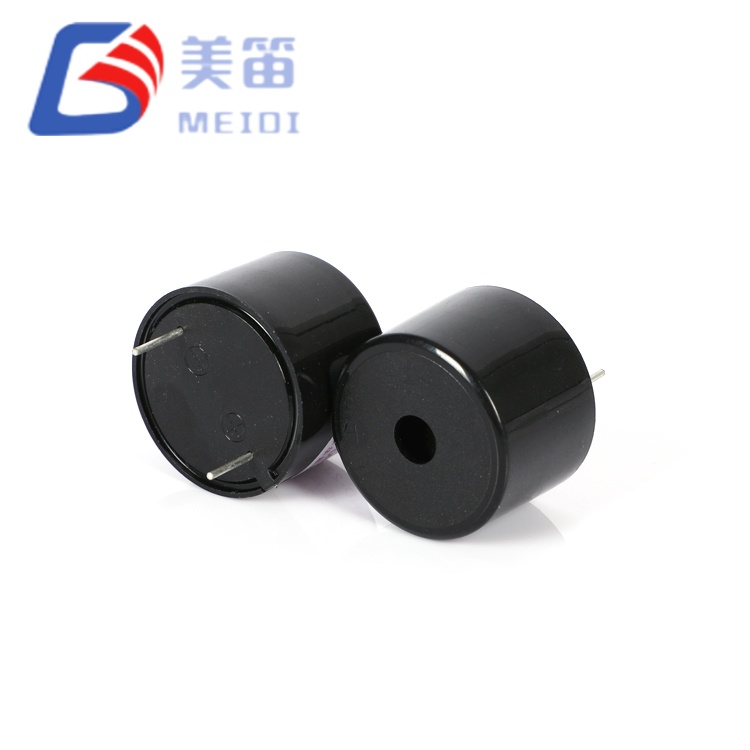

Til udstyr, der allerede har en DC-strømskinne, tilbyder 2316 Active Piezoelectric Buzzer en selvstændig hørbar alarmløsning, der ikke kræver nogen ekstern lyddriver eller signalgenerator. Inde i dens sorte ABS-hus - 23 mm i diameter og 16 mm høj - er en Φ23 mm piezo-membran parret med et indbygget oscillationskredsløb. Påføring af enhver spænding mellem 3V og 24V DC producerer straks en tone centreret ved 3000Hz. Når den forsynes med den nominelle 12VDC, når lydtrykniveauet mindst 90dB ved en afstand på 10 cm, mens strømforbruget forbliver under 10mA. Enheden vejer 5g og installeres gennem standard stifter med gennemgående huller, hvilket gør den ligetil at integrere i bølgeloddede eller håndsamlede brædder.
Indbygget oscillation — DC-spænding producerer direkte 3000Hz tone
12 VDC nominel, 3–24 VDC driftsområde
≥90 dB SPL ved 10 cm, ≤10 mA forbrug under specificerede testforhold
Φ23,0×16,0 mm gennemgående pakke, 5g
Kontinuerlig drift fra -20℃ til +80℃
Det interne kredsløb i 2316 Active Piezoelectric Buzzer er en selvoscillerende topologi, der ophidser piezoelektrisk membran ved dens mekaniske resonans. Designeren behøver kun give en jævnspænding inden for 3–24V; den indbyggede IC håndterer frekvensgenerering og drive bølgeformsformning. Dette eliminerer behovet for en ekstern urkilde og forenkler PCB-layout.
Strømforbrug er angivet til ≤10mA, når det måles med en 12Vp‑p firkantbølge ved 3000Hz, og det faktiske træk under DC-drift falder typisk under 6mA, som vist i testrapporten. Den brede forsyningstolerance rummer batterispændingsfald, uregulerede adaptere og industrielle busudsving uden at påvirke tonen stabilitet.
Til lodning er både bølge- (260 ℃, 4–6 s) og manuelle (350 ℃, 2-5 s) metoder kompatibel, med maksimalt 2-3 termiske cyklusser. Den anbefalede afstand mellem huset og loddebadet er 2,0 mm.
| Parameter | Værdi | Testbetingelser / Bemærkninger |
| Produkttype | Piezoelektrisk aktiv summer | — |
| Nominel spænding | 12 VDC | — |
| Driftsspænding | 3-24 VDC | — |
| Resonansfrekvens | 3000 ± 500 Hz | — |
| Lydudgang ved 10 cm | ≥90 dB | 3000 Hz firkantbølge, 12 Vp-p |
| Nuværende forbrug | ≤10 mA | 3000 Hz firkantbølge, 12 Vp‑p; specifikation ≤10mA; testrapporthovedet kan angive ≤15mA — se testrapport |
| Driftstemperatur | -20 ℃ ~ +80 ℃ | Sammenhængende |
| Opbevaringstemperatur | -30 ℃ ~ +85 ℃ | Ikke i drift |

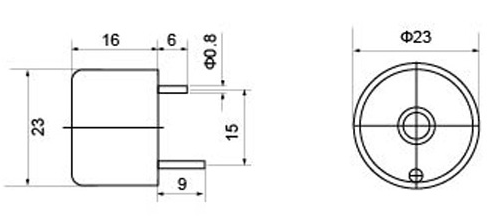

| Dimensioner (Dia × H) | Φ23 ± 0,5 × 16 ± 0,3 mm | Kun krop; tegningstolerance ±0,5 mm, medmindre andet er angivet |
| Vægt | 5 g | — |
| Husmateriale | Sort ABS | — |
| Kapacitans | 12 ± 40 % nF | Referenceværdi pr. specifikationshoved; ikke verificeret pr. prøve |
| Monteringstype | Gennemgående hul | Bølge / Manuel lodning |
Hvert produktionsparti af HND-2316 udtages som prøver for de følgende syv varer pålidelighedssekvens. Betingelserne er en del af MEIDI's ISO9001 kvalitetsplan og er designet til at repræsentere de miljøbelastninger, der opstår under transport, opbevaring og drift.
| Test vare | Tilstand | Acceptkriterier |
| Fugtighed | 50 ± 5 ℃, 90–95 % RF, 48 timer | Alle specifikationer er opfyldt efter gendannelse |
| Høj temperatur | +80 ± 2 ℃, 48 timer | Alle specifikationer er opfyldt efter gendannelse |
| Lav temperatur | -30 ± 2 ℃, 48 timer | Alle specifikationer er opfyldt efter gendannelse |
| Temperatur cykling | -30 ℃ ↔ +80 ℃, 30 min pause, 5 cyklusser | Alle specifikationer er opfyldt efter gendannelse |
| Dråbe | 75 cm til 10 mm hårdttræ, 3 dråber | Udseende og elektrisk ydeevne verificeret |
| Vibration | 10–55 Hz, 1,0 mm enkelt amplitude, XYZ-akser, 0,5 timer i alt | Ingen mekanisk eller elektrisk nedbrydning |
| Lodde varmebestandighed | 250 ± 5 ℃, 10 ± 0,5 s, 2,0 mm afstand mellem krop og lodde | Dimensioner og ydeevne opfylder specifikationerne |
2316 Active Piezoelectric Buzzer er bygget i MEIDI's Jiangsu produktionssted, hvor automatiserede linjer håndtere piezo-elementlimning, PCB-samling, huslukning og endelig akustik afprøvning. Hver enhed består et end-of-line-tjek, der registrerer SPL, frekvens og strøm ved 12Vp‑p, 3000Hz. Dataene logges for sporbarhed. Igangværende kontroller omfatter verifikation af indgående materiale, loddesamling inspektion og periodisk pålidelighedsprøvetagning i henhold til protokollen beskrevet ovenfor.
Med mere end ti års erfaring med buzzer-produktion opretholder MEIDI en kapacitet på over 50 millioner enheder om måneden på tværs af sine produktlinjer, understøttet af intern formfremstilling og keramisk behandling. Denne lodrette integration er med til at sikre stabil forsyning og ensartet batchkvalitet for kunder, der har behov for både prototype-mængder og leveringer i store mængder.
DC-drevne maskinstatuspaneler på fabrikker, der fungerer på 12V eller 24V bus.
Medicinsk udstyr såsom patientmonitorer eller infusionspumper, hvor en enkel DC alarmtone er påkrævet uden yderligere signallinjer.
Sikkerhedsalarmtastaturer og adgangscontrollere med gennemgående PCB-samling.
Bilkabineindikatorer (dør-åben klokke, sikkerhedsseleadvarsel) drevet fra en 12V batteriskinne.
Bærbare testinstrumenter, der kører fra en 3,7V Li‑ion-celle, ved hjælp af bredt spændingsområde for at bevare hørbarheden, når batteriet aflades.

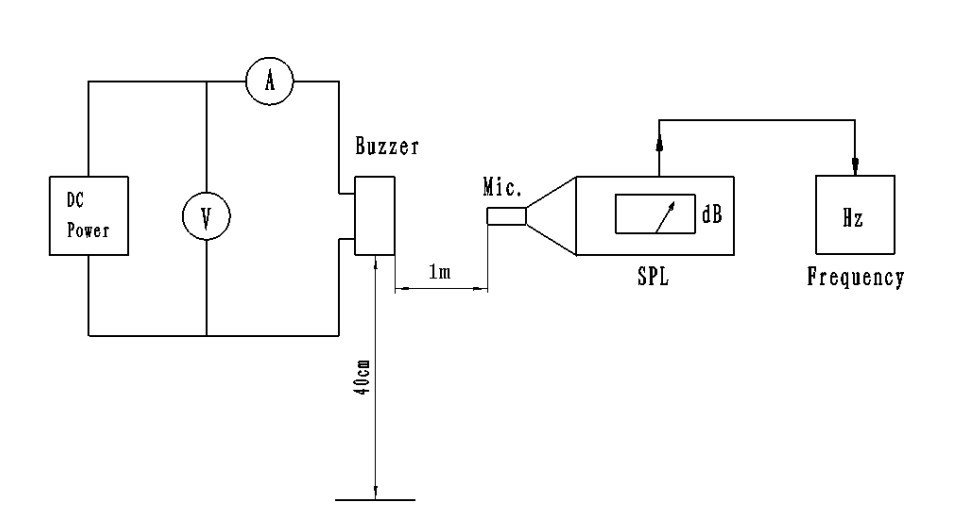

Følgende ti-sample data blev indsamlet med en 12Vp-p firkantbølge ved 3000Hz. Målte SPL-værdier (99–105dB) overstiger minimum ≥90dB. Nuværende aflæsninger (5,00–5,33mA) ligger godt inden for ≤10mA parametergrænsen og også under ≤15mA-tallet, der lejlighedsvis refereres til i rapportoverskrifter. Frekvens målinger (3050–3200Hz) falder inden for 3000±500Hz-specifikationen. Dimensioner er bekræftet til Φ23×16mm tolerancer.
| Prøve | SPL (dB) | Strøm (mA) | Frekvens (Hz) | Diameter (mm) | Højde (mm) |
| 1 | 102 | 5.00 | 3100 | 22.92 | 16.01 |
| 2 | 99 | 5.25 | 3200 | 22.97 | 16.03 |
| 3 | 103 | 5.30 | 3150 | 23.01 | 16.10 |
| 4 | 101 | 5.26 | 3150 | 22.98 | 16.09 |
| 5 | 102 | 5.31 | 3180 | 23.03 | 16.05 |
| 6 | 102 | 5.27 | 3160 | 23.05 | 15.99 |
| 7 | 104 | 5.31 | 3200 | 22.98 | 16.01 |
| 8 | 105 | 5.33 | 3150 | 22.88 | 16.02 |
| 9 | 103 | 5.10 | 3050 | 23.00 | 15.98 |
| 10 | 102 | 5.13 | 3080 | 23.01 | 16.01 |
Konklusion: PASS. Udseende, polaritet og båndretning stemmer overens.
1. Påfør kun jævnspænding inden for 3–24 V. Transienter eller omvendt polaritet kan evt permanent beskadige den interne IC.
2. Huset er ikke forseglet. Undgå væsker, fluxrester eller rengøring opløsningsmidler kommer ind i lydporten.
3. I miljøer med ætsende gasser (f.eks. H₂S, SO₂), huser summeren i et beskyttet rum, eller brug kun konform belægning på terminalerne.
4. Lydudgang er følsom over for forsyningsspænding. Bekræft, at din strømskinne kan levere den nødvendige strøm, især når flere summer deler samme kilde.
5. Bloker ikke den akustiske åbning. Selv en delvis obstruktion kan reducere SPL med flere decibel og skift frekvensen.
6. Opbevares i forseglede poser med tørremiddel indtil montering. Fugt kan oxidere stifter og påvirker loddeevnen.
1. Har HND-2316 brug for et eksternt signal for at producere lyd?
Nej. Den indbyggede oscillator genererer 3000Hz-tonen, så snart en jævnspænding anvendes. Der er ikke behov for en mikrocontroller, timer IC eller PWM-signal.
2. Hvorfor bruger testrapporten en firkantbølge, når summeren kører på DC?
12Vp‑p firkantbølgen er en karakteriseringsstandard, der bruges til at verificere akustisk ydeevne under kontrollerede elektriske forhold. Under DC-forsyning, den interne kredsløb producerer en lignende drivbølgeform. Kontakt MEIDI for DC-drev SPL-data.
3. Specifikationen nævner ≤10mA, men testrapportens overskrift angiver nogle gange ≤15mA. Hvilken værdi gælder?
Produktparametertabellens ≤10mA er den primære specifikation. ≤15mA figuren i nogle testrapportoverskrifter er en dokumentationsinkonsistens. Faktisk prøvemålinger (typisk omkring 5mA) bekræfter den nedre grænse. MEIDI kan give en specifikationsafklaring for din ordre.
4. Kan jeg bruge HND-2316 med en 3,3V mikrocontrollerforsyning?

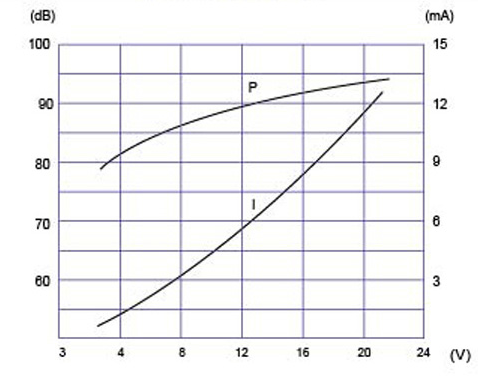

Ja, så længe 3,3V-skinnen er inden for 3–24V-driftsområdet og kan kilde den nødvendige strøm. SPL vil være lavere end ved 12V; kontakt MEIDI for spænding-vs-SPL karakteriseringskurver.
5. Hvilken loddeprofil anbefales til bølgelodning?
Bølgelodning ved 260±5 ℃ i 4-6 sekunder, med huset bevaret mindst 2,0 mm fra loddebølgen. Op til 2-3 gennemløb er tilladt. Manuel lodning kl 350 ℃ i 2–5 sekunder er også acceptabelt.
6. Er HND-2316 velegnet til udendørs brug?
Driftstemperaturområdet understøtter milde udendørsforhold, men den huset er ikke vejrbestandigt. Hvis udsættelse for regn eller støv er mulig, placeres summeren inde i et ventileret vandtæt kabinet.
Til dataark, karakterisering af DC-drev, pålidelighedsrapporter eller applikation support til HND-2316, kontakt MEIDI med dine krav. Engineering svar er typisk inden for en hverdag.
