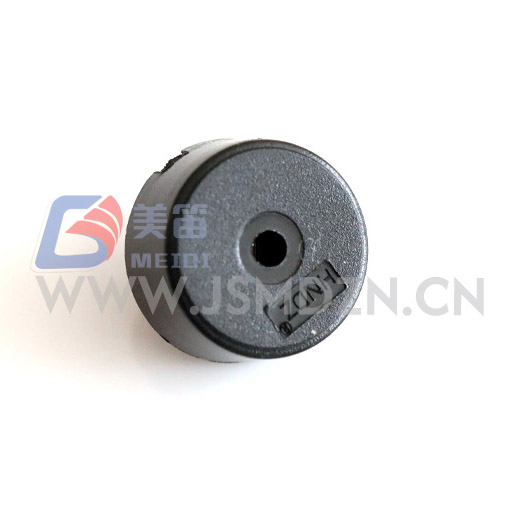

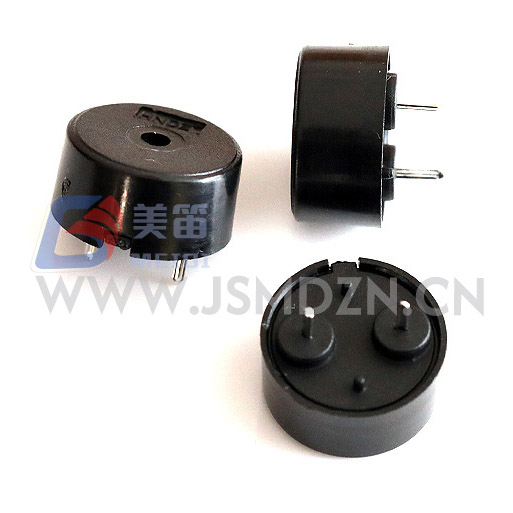

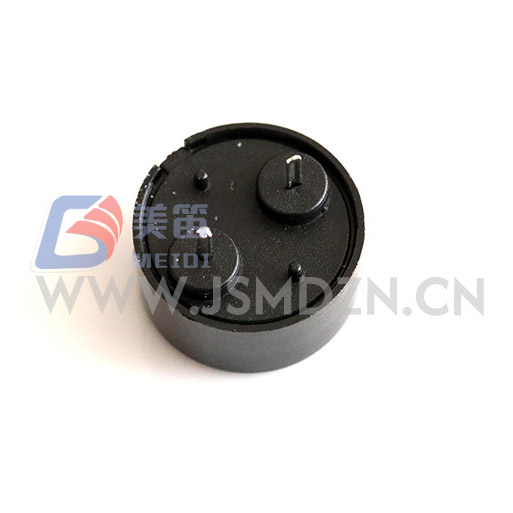

Den 1207 Piezoelektriske Passive Buzzer med Pogo Pin er en gennemhullet passiv piezoelektrisk ekkolod designet til at blive drevet af en ekstern AC-bølgeform. Den måler 12,5 mm i diameter og 7,0 mm i højden, med et sort PBT-hus, der vejer cirka 0,66 g. Når den leveres med en 5Vp‑p firkantbølge ved sin 4000Hz resonansfrekvens, buzzeren leverer en lyd trykniveau på mindst 80dB i en afstand på 10cm, mens der ikke trækkes mere end 10mA. Drivsignalet kan variere fra 1V til 30V peak-to-peak, hvilket muliggør integration med lavspændingslogik såvel som industrikredsløb med højere spænding. Dette passive arkitektur giver designeren fuld kontrol over tonefrekvensen og eliminerer hvilestrømstræk forbundet med aktive oscillatorkredsløb.
| Parameter | Værdi | Testbetingelser |
| Produkttype | Piezoelektrisk passiv summer (gennemgående hul) | — |
| Nominel spænding | 5 Vp-s | Reference test niveau |
| Driftsspænding | 1 – 30 Vp-p | Køresignalets rækkevidde |
| Resonansfrekvens | 4000 ± 500 Hz | Ved nominelle forhold |
| Lydudgang ved 10 cm | ≥ 80 dB | 5 Vp‑p, 4000 Hz firkantbølge |
| Nuværende forbrug | ≤ 10 mA | 5 Vp‑p, 4000 Hz firkantbølge |
| Driftstemperatur | -20 ℃ ~ +70 ℃ | Sammenhængende |
| Opbevaringstemperatur | -30 ℃ ~ +80 ℃ | Ikke i drift |

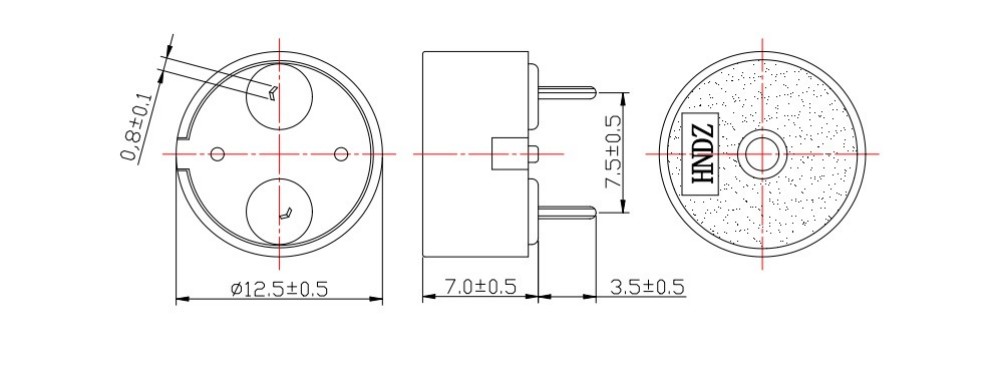

| Dimensioner (Dia × H) | 12,5 ± 0,3 × 7,0 ± 0,5 mm | Kun krop, eksklusive stifter |
| Vægt | 0,66 ± 0,2 g | Typisk |
| Husmateriale | Sort PBT | — |
| Bølgelodning ★ | 260 ± 5 ℃, 4–6 s | 2-3 cyklusser anbefales |
| Manuel lodning ★ | 350 ± 10 ℃, 2–5 sek | 2-3 cyklusser anbefales |
| Lodde varmebestandighed | 250 ± 5 ℃, 10 ± 0,5 s | Krop 2,0 mm fra lodning |
Følgende målinger blev optaget på en prøve på 10 enheder testet ved 5Vp-p, 4000Hz firkantet bølge. Disse værdier illustrerer den typiske produktionsfordeling og er det ikke garanterede grænser. Se specifikationerne for den garanterede ydeevnekonvolut ovenfor.
| Ingen. | SPL (dB) | Strøm (mA) | Kapacitans (nF) | Dia (mm) | H (mm) |
| 1 | 84 | 0.45 | 11.7 | 12.01 | 7.1 |
| 2 | 83 | 0.51 | 12.2 | 11.98 | 7.2 |
| 3 | 85 | 0.48 | 12.3 | 12.03 | 6.98 |
| 4 | 84 | 0.45 | 11.9 | 11.99 | 7.0 |
| 5 | 85 | 0.53 | 12.5 | 11.97 | 6.96 |
| 6 | 86 | 0.54 | 11.8 | 11.99 | 6.99 |
| 7 | 85 | 0.49 | 12.3 | 12.02 | 7.3 |
| 8 | 83 | 0.53 | 12.1 | 12.05 | 7.5 |
| 9 | 84 | 0.51 | 11.2 | 12.02 | 7.0 |
| 10 | 83 | 0.49 | 11.9 | 11.98 | 6.98 |
Som en passiv komponent er HNR-1207 PA7.5 afhængig af, at værtssystemet leverer en firkantbølge- eller PWM-signal centreret på 4000Hz. En almindelig implementering bruger en mikrocontroller GPIO pin konfigureret som en timerudgang, eventuelt bufret igennem en transistor, når der ønskes en højere drivspænding end den logiske forsyning. Den summerens kapacitive karakter, med en nominel kapacitans omkring 12nF, resulterer i korte strømspidser ved hver signalkant. Placering af en lille seriemodstand (100–330Ω) på linje med drevstiften kan begrænse spidsstrømme uden væsentligt påvirker lydudgangen. Fordi driftsspændingen spænder over 1V til 30Vp-p, den samme buzzer kan køres direkte fra en 3,3V MCU for en moderat alarm eller boostet til 12V eller 24V for højere applikationer.
For volumenproduktionssamling er bølgelodning ved 260 ℃ i 4-6 sekunder foretrukne metode. Manuel lodning med et strygejern indstillet til 350 ℃ i 2-5 sekunder er også acceptabelt med op til tre termiske cyklusser tilladt. Boligen skal holdes mindst 2,0 mm fra loddebadet for at undgå deformation.
Hvert produktionsparti af 1207 Piezoelectric Passive Buzzer med Pogo Pin er samplet for syv-elements pålidelighed protokol defineret i produktspecifikationen. Testene omfatter udvidet eksponering for luftfugtighed (50 ℃, 90–95 % relativ luftfugtighed, 48 timer), høj- og lavtemperaturopbevaring, termisk cykling mellem -30 ℃ og +80 ℃, mekanisk fald-, vibrations- og loddevarmebestandighed. Accept kræver, at alle elektriske og dimensionelle specifikationer er opfyldt efter en 2-timers restitution ved stuetemperatur.
MEIDI's Jiangsu-anlæg integrerer intern keramisk behandling, automatiseret piezo limning og 100 % end-of-line akustisk verifikation. Kvalitetsstyringssystemet er certificeret til ISO9001, og batch-specifikke testdata kan leveres med volumen forsendelser.
Udstyr, der allerede genererer et PWM- eller firkantbølgeoutput til andre formål kan direkte bruge 1207 Piezoelectric Passive Buzzer med Pogo Pin uden at tilføje oscillatorkredsløb. Batteridrevne bærbare instrumenter nyder godt af den lave 10mA drevstrøm og fraværet af en hvilende oscillatorbelastning. I industrielle kontrolpaneler drift fra 12V eller 24V DC-forsyninger, forenkler den brede spændingsaccept driverens design. Det lille 12,5 mm-fodaftryk passer også til pladsbegrænsede forbrugerelektronik såsom smart home-sensorer og håndholdte testere.
Hvilket køresignal har denne summer brug for?
Det kræver et AC-signal, typisk en firkantbølge eller PWM, ved en frekvens tæt på 4000Hz. Påføring af en jævnspænding vil ikke producere lyd og kan beskadige elementet.
Kan jeg køre den direkte fra en mikrocontroller?
Ja, forudsat at det logiske niveau falder inden for området 1–30Vp-p. Til 3,3V eller 5V systemer, vil SPL være lavere end de 80dB, der er specificeret ved 5Vp‑p. En transistor buffer kan hæve drevspændingen, når der er behov for højere output.
Hvilke loddeprofiler anbefales?
Bølgelodning ved 260 ℃ i 4-6 sekunder anbefales. Manuel lodning kan være udføres ved 350 ℃ i 2-5 sekunder. Begge metoder tillader op til tre termiske cyklusser.
Hvordan skal jeg håndtere summeren efter lodning?
Huset er ikke forseglet, så undgå nedsænkning i rengøringsopløsningsmidler eller flusmiddel. Opbevar de samlede plader i et tørt miljø for at forhindre pin-oxidation.
For komplette datablade, frekvensresponskurver eller batchspecifikke testrapporter, kontakt MEIDI med dine projektkrav. Teknisk support reagerer typisk inden for en hverdag.
