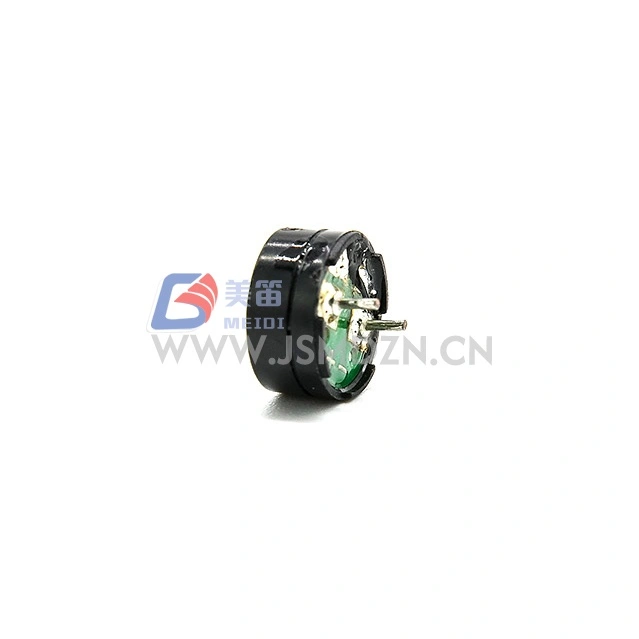

Hvordan kan en 9x4,2 mm SMD elektromagnetisk passiv buzzer levere pålidelig lyd i kompakte elektroniske enheder

1. Hvad er en 9×4,2 mm SMD elektromagnetisk passiv summer?

En 9×4,2 mm SMD elektromagnetisk passiv buzzer er en elektroakustisk transducer, der konverterer et vekslende elektrisk drivsignal til lyd gennem elektromagnetisk interaktion. I modsætning til en aktiv elektromagnetisk summer med en indbygget oscillator, har en passiv elektromagnetisk summer ingen intern tonegenerator - den har brug for en ekstern firkantbølge eller AC-signal for at lyde. Det gør den elektromagnetiske SMD-brummer til et fleksibelt valg, når din firmware allerede driver et PWM-output, og du ønsker at kontrollere tonehøjde, melodi eller alarmmønster i stedet for at acceptere en fast tone.

MEIDI HN-9042W elektromagnetiske summer er bygget op omkring en kompakt 9 mm × 4,2 mm formfaktor. Dens lavspændingsdriftsområde og elektromagnetiske mekanisme passer til elektroniske produkter, der har brug for en dedikeret lydindikator, samtidig med at kortet holdes lille - smarte enheder, sensorer og lavspændingskontroller har alle fordel af en elektromagnetisk buzzer i denne størrelse. Som en overflademonteret enhed er denne SMD elektromagnetiske summer beregnet til automatiseret PCB-samling ved hjælp af en passende reflow-proces.

Typiske designkarakteristika for den elektromagnetiske summer inkluderer:

• Kompakte mål:en lille pakke bevarer PCB-plads til processorer, sensorer, kommunikationsmoduler og andre væsentlige komponenter.
• Ekstern signalstyring:en controller eller et driverkredsløb bestemmer, hvornår den elektromagnetiske summer lyder og med hvilken frekvens.
• Defineret resonansfrekvens:2730 Hz resonansen giver en klar reference til konfiguration af drevsignalet.
• Integration til overflademontering:den elektromagnetiske summer monteres gennem en standard SMT-proces frem for håndindføring.

For detaljeret produktinformation henvises tilMEIDI HN-9042W produktside.

2. Hvordan virker den elektromagnetiske lydmekanisme?

Arbejdsprincippet for en SMD elektromagnetisk summer er afhængig af samspillet mellem en spole og et magnetisk element. Når et vekslende signal passerer gennem spolen, driver den resulterende magnetiske kraft en bevægelig membran eller tilhørende vibrerende struktur. Dens gentagne bevægelse fortrænger luft og frembringer en hørbar tone - den samme idé med en bevægelig spole som en højttaler, krympet til et par millimeter i denne elektromagnetiske summer.

For den elektromagnetiske buzzer HN-9042W er den specificerede resonansfrekvens 2730 Hz. At køre den elektromagnetiske summer nær denne frekvens under de anbefalede testforhold hjælper den med at nå dens specificerede lydoutput. Den grundlæggende betjeningssekvens er ligetil:

1. En mikrocontroller, timer eller dedikeret driver genererer et periodisk elektrisk signal.
2. Signalet aktiverer den elektromagnetiske summerspole.
3. Den elektromagnetiske kraft bevæger den indre vibrerende struktur.
4. Vibrationen genererer lyd, der kommunikerer en advarsel, bekræftelse eller driftsstatus.

Fordi den elektromagnetiske summer er passiv, er påføring af konstant jævnspænding alene ikke den tilsigtede metode til at producere en kontinuerlig tone. Ingeniører skal levere en passende vekslende bølgeform - såsom en firkantbølge - inden for de specificerede elektriske grænser. Den endelige lydstyrke af den elektromagnetiske summer afhænger også af drevets bølgeform, kabinetdesign, monteringsforhold og det omgivende akustiske miljø.

3. HN-9042W Nøgle tekniske specifikationer

Gennemgang af de elektriske og akustiske specifikationer før PCB-layout hjælper ingeniører med at undgå problemer under prototyping og masseproduktion. Følgende tabel opsummerer de offentliggjorte specifikationer for MEIDI HN-9042W elektromagnetisk buzzer.

4. Fordele ved den kompakte SMD elektromagnetiske summer

Effektiv udnyttelse af PCB-plads

Med en nominel pakkestørrelse på 9 mm × 4,2 mm passer den elektromagnetiske summer til kompakte kontroltavler og elektroniske enheder med begrænset plads. En mindre elektromagnetisk buzzer giver designere mere frihed, når de skal placere sensorer, stik og andre funktionelle moduler.

Ryd hørbar feedback

Det offentliggjorte minimumslydtryksniveau på 85 dB ved 10 cm giver en nyttig reference, når der skal evalueres hørbare alarmer. Den faktiske opfattede lydstyrke af den elektromagnetiske summer afhænger af måleforhold, produktindkapsling, montering og baggrundsstøj, så prototypetest er fortsat afgørende.

Fleksibel signalgenerering

Som en passiv komponent styres den elektromagnetiske summer af ekstern elektronik. Udviklere kan koordinere lyd med knapper, sensortærskler, timere og fejltilstande i stedet for at stole på et enkelt internt fast tonemønster fra den elektromagnetiske summer.

Lavspændingsdesignkompatibilitet

Driftsområdet 2–4 Vp-p for den elektromagnetiske summer er beregnet til lavspændingssignaldrev-applikationer. Dette kan forenkle integrationen i passende 3,3 V-baserede systemer, forudsat at kredsløbet leverer en acceptabel bølgeform og strøm uden at overskride controllerens grænser.

SMT-orienteret byggeri

Det sorte LCP-hus til den elektromagnetiske summer understøtter evaluering for blyfri overflademontering. Ingeniører bør ikke desto mindre verificere producentens anbefalede reflow-profil, komponentorientering og håndteringskrav, før de frigiver det elektromagnetiske summerdesign til produktion.

5. Hvor denne SMD elektromagnetiske summer passer

Den kompakte størrelse og eksternt kontrollerede lydgenerering af den 9×4,2 mm SMD elektromagnetiske passive summer gør den elektromagnetiske summer til en kandidat til flere elektroniske applikationer:

• IoT sensor noder:den elektromagnetiske summer giver hørbare meddelelser, når målinger overskrider konfigurerede tærskler, eller når en enhed kræver brugerens opmærksomhed.
• Indlejrede udviklingstavler:den elektromagnetiske summer genererer feedback til knaptryk, initialiseringssekvenser og diagnostiske hændelser.
• Industrielle kontrolmoduler:den elektromagnetiske summer angiver driftstilstande, fejltilstande og proceshændelser i lavspændingskontroludstyr.
• Smart målere:den elektromagnetiske summer understøtter hørbare meddelelser for udvalgte drifts- eller advarselsforhold.
• Forbrugerelektronik:den elektromagnetiske summer giver bekræftelseslyde i håndholdte enheder, fjernbetjeninger og kompakte apparater.
• 3D-printere og CNC-grænseflader:den elektromagnetiske summer signalerer fuldførelse af opgave, brugerinput eller opdagede fejl.
• Trådløse elektroniske produkter:den elektromagnetiske summer tilføjer lokal hørbar feedback til enheder, der ellers primært kommunikerer via trådløse grænseflader.

Anvendelsesegnetheden af ​​den elektromagnetiske summer skal bekræftes i forhold til påkrævet lydtryk, omgivende støj, tilgængelig effekt, driftstemperatur og forventet levetid. Produkter, der anvendes i sikkerhedskritiske miljøer, kan også kræve yderligere validering på systemniveau og regulatorisk vurdering af den elektromagnetiske summer.

6. PCB-integration og Drive-Circuit Design

En vellykket integration af den elektromagnetiske summer indebærer mere end at vælge en komponent med de rigtige dimensioner. Elektrisk drev, printkortlayout, akustiske åbninger og monteringsforhold påvirker alt sammen det færdige produkt.

Bekræft drevkredsløbet

HN-9042W elektromagnetiske summer har en specificeret maksimal strøm på 80 mA under de angivne nominelle drevforhold. Mange mikrocontroller GPIO-ben kan ikke sikkert levere denne strøm direkte. En transistor eller et andet passende drivertrin anbefales derfor til produktionsdesign, der anvender den elektromagnetiske summer, medmindre controllerens datablad udtrykkeligt bekræfter tilstrækkelig strømkapacitet. Kontroller både den per-bens strømværdi og den samlede strømgrænse for mikrocontrollerporten, og bekræft spændingsfald, koblingsadfærd og den faktiske bølgeform, der leveres til den elektromagnetiske summer.

Brug et passende køresignal

Start med en 2730 Hz firkantbølge og en 50 % duty cycle for den elektromagnetiske summer, der matcher de offentliggjorte lydtrykstestbetingelser. Evaluer kun andre frekvenser eller driftscyklusser, når applikationen kræver det, og mål det resulterende akustiske output fra den elektromagnetiske summer.

Gennemgå printkort og kabinetdesign

• Følg producentens anbefalede landmønster og loddevejledning for den elektromagnetiske summer.
• Hold akustiske åbninger fri af klæbemiddel, støv og nærliggende mekaniske forhindringer.
• Undgå indkapslingsfunktioner, der unødigt blokerer eller absorberer lyd fra den elektromagnetiske summer.
• Evaluer lydoutput i det færdige hus i stedet for kun at stole på åbent bord målinger af den elektromagnetiske summer.
• Kontroller komponentafstand, terminalorientering, hvor det er relevant, og montering-maskine-kompatibilitet for den elektromagnetiske summer.

Valider SMT-behandling

Bekræft den godkendte blyfri reflow-profil med leverandøren før produktion af den elektromagnetiske summer. Spidstemperatur, tid over liquidus, forvarmning og antallet af tilladte genstrømningscyklusser bør følge den gældende produktdokumentation snarere end antagelser baseret på husmateriale alene.

7. Sådan vælger du den rigtige SMD elektromagnetiske summer

For elektronikproducenter betyder valg af en elektromagnetisk summer en balancering af akustisk ydeevne, kredsløbskompatibilitet, monteringsbegrænsninger og samlede indkøbsomkostninger. Følgende tjekliste kan strukturere evalueringen af ​​enhver SMD elektromagnetisk buzzer:

1. Definer spændingsområdet.Bekræft den tilgængelige drevspænding og bølgeform, inklusive peak-to-peak amplitude for den elektromagnetiske summer.
2. Indstil lydkravet.Etabler det påkrævede lydtrykniveau og testafstand under realistiske driftsforhold for den elektromagnetiske summer.
3. Bestem tonekarakteristika.Identificer den foretrukne frekvens, alarmvarighed og driftsmønster for den elektromagnetiske summer.
4. Tjek den aktuelle kapacitet.Beregn kravene til drivkredsløbet for den elektromagnetiske summer og afgør, om en ekstern transistor eller driver-IC er nødvendig.
5. Bekræft mekanisk kompatibilitet.Sammenlign dimensioner, fodaftryk, indkapslingsafstand og akustisk portplacering af den elektromagnetiske summer.
6. Vurder miljøforhold.Gennemgå driftstemperatur, eksponering for fugt, vibrationer og forventet produktlevetid for den elektromagnetiske summer.
7. Planlæg produktionskrav.Bekræft emballageformat, reflow-kompatibilitet, prøveudtagningsarrangementer og produktionstid for den elektromagnetiske summer.

Når du vurderer alternativer, skal du sammenligne de komplette dataark i stedet for alene at stole på pakkedimensioner. To elektromagnetiske summermodeller af lignende størrelse kan have forskellig spolemodstand, strømkrav, resonansfrekvenser og akustisk ydeevne. Købere, der overvejer andre komponenttyper, kan også gennemgå MEIDI's buzzer-produktsortiment for at sammenligne elektromagnetiske, piezoelektriske og SMD-muligheder ud over denne enkelte elektromagnetiske buzzer.

8. Kvalitet og pålidelighed, du kan verificere

Pålideligheden af ​​en elektromagnetisk summer afhænger både af komponentkvaliteten og den måde, den er integreret i det færdige produkt. En elektromagnetisk summer, der fungerer godt på en laboratoriebænk, kan opføre sig anderledes efter reflowlodning, udsættelse for vibrationer eller installation inde i et forseglet kabinet.

MEIDI er en dedikeret producent af summer og akustiske komponenter, ikke en handelsvirksomhed, og HN-9042W elektromagnetiske summer er produceret under ISO 9001 og ISO 14001 kvalitets- og miljøstyringssystemer med RoHS og REACH-overholdelse. MEIDI's offentliggjorte HN-9042W produktinformation identificerer indgående materialeverifikation, dimensionsinspektion i processen og endelig elektrisk test som en del af dets produktionskvalitetskontrolproces for hver elektromagnetisk summer. Produktdokumentationen beskriver også levetid, temperatur, fugtighed, termisk stød, fald- og vibrationstest anvendt på den elektromagnetiske summer.

For et ingeniørkvalifikationsprogram bør købere anmode om de relevante testbetingelser, acceptkriterier og tilgængelige inspektionsregistreringer for den elektromagnetiske summer. Der bør lægges særlig vægt på lydtryksændringer, elektrisk kontinuitet, boligtilstand og ydeevne efter miljøeksponering. Anbefalede valideringstrin for den elektromagnetiske summer inkluderer:

• Mål lydtrykket ved hjælp af en ensartet afstand og test opsætning for den elektromagnetiske summer.
• Bekræft strømforbrug og bølgeformskarakteristika ved det tilsigtede drevniveau for den elektromagnetiske summer.
• Test den elektromagnetiske summer efter den planlagte PCB-genstrømningsproces.
• Evaluer lydoutput i slutproduktets kabinet af den elektromagnetiske summer.
• Bekræft ydeevne på tværs af det tilsigtede driftstemperaturområde for den elektromagnetiske summer.
• Opbevar godkendte prøver og dokument acceptkriterier for indgående inspektion af den elektromagnetiske summer.

Disse foranstaltninger hjælper ingeniør- og indkøbsteam med at etablere et gentageligt grundlag for evaluering af komponenter, før de godkender den elektromagnetiske summer til volumenproduktion.

9. Ofte stillede spørgsmål

Q1: Er den 9×4,2 mm SMD elektromagnetiske passive summer en aktiv eller passiv komponent?

Det er en passiv elektromagnetisk summer. Det kræver et eksternt vekslende drivsignal for at generere lyd og fungerer ikke som en aktiv elektromagnetisk buzzer med fast tone ved blot at påføre en jævn jævnspænding.

Q2: Hvad er resonansfrekvensen for MEIDI HN-9042W?

Den offentliggjorte resonansfrekvens for denne elektromagnetiske summer er 2730 Hz. Et firkantbølgedrev ved denne frekvens og en 50 % duty cycle bruges til den specificerede lydtryksmåling af den elektromagnetiske summer.

Q3: Kan den tilsluttes direkte til en 3,3 V mikrocontroller GPIO?

Ikke nødvendigvis. Selvom dens lavspændingsklassificering passer til evaluering i 3,3 V-baserede systemer, er den offentliggjorte maksimale strøm for denne elektromagnetiske summer 80 mA under de specificerede drevforhold. Mange GPIO-ben kan ikke sikkert levere denne strøm, så en passende klassificeret ekstern driver anbefales til den elektromagnetiske summer, medmindre controllerens specifikationer bekræfter andet.

Q4: Kan denne summer forsynes direkte fra en 5 V-forsyning?

Nej. Direkte 5 Vp-p-drev overskrider den offentliggjorte maksimale driftsspænding på 4 Vp-p for den elektromagnetiske summer og bør undgås. Brug et passende drevkredsløb til at holde spændingen inden for specifikationerne, og kontroller den resulterende bølgeform og strøm af den elektromagnetiske summer.

Q5: Hvilket lydtryksniveau kan HN-9042W opnå?

Det offentliggjorte minimum for denne elektromagnetiske summer er 85 dB ved 10 cm under de specificerede forhold på 2730 Hz, 3 Vp-p og en 50 % duty cycle. Lydtryksniveauet målt i en færdig enhed kan variere på grund af kabinets geometri, montering og omgivende forhold for den elektromagnetiske summer.

Q6: Er komponenten egnet til automatiseret SMT-montage?

Den er designet som en overflademonteret elektromagnetisk summer med sort LCP-hus. Før masseproduktion skal du bekræfte den godkendte reflow-profil, emballageformat og håndteringskrav for den elektromagnetiske summer med MEIDI.

Q7: Hvilke oplysninger skal købere give, når de anmoder om et tilbud?

Angiv den påkrævede model, anslået ordremængde, målapplikation, drivspænding, akustiske krav, forventet driftsmiljø og emballagebehov for den elektromagnetiske summer. Deling af PCB-fodaftrykket eller en eksisterende komponentreference kan også hjælpe leverandøren med at vurdere kompatibiliteten af ​​den elektromagnetiske summer.

Q8: Hvilke kvalitetscertificeringer understøtter HN-9042W?

HN-9042W elektromagnetisk buzzer er fremstillet af MEIDI under ISO 9001 og ISO 14001 kvalitets- og miljøledelsessystemer, og produktet opfylder RoHS- og REACH-stofkravene. Dokumentation følger med hver forsendelse, så købere kan gennemføre deres egne overensstemmelseskontrol for den elektromagnetiske summer.

Denne artikel er givet til teknisk reference. Specifikationerne afspejler MEIDI HN-9042W SMD elektromagnetisk passiv buzzer; Bekræft altid det seneste datablad før design-in. © Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI).
