Elektromagnetisk summer: arbejdsprincip, typer og hvordan man vælger den rigtige

1. Hvad er en elektromagnetisk summer?

En elektromagnetisk buzzer er en elektroakustisk transducer bygget op omkring en spole, en permanent magnet og en ferromagnetisk membran (normalt en lille stålhætte). Når der løber strøm gennem spolen, bliver det en elektromagnet, der trækker membranen mod magneten; vend strømmen og membranen springer tilbage. Gentag det tusindvis af gange i sekundet, og du får en tone. I modsætning til en piezoelektrisk summer, der bøjer en keramisk skive, bruger en elektromagnetisk summer en mekanisme med bevægelig spole - samme princip som en højttaler, krympet til et par millimeter. Det gør elektromagnetiske summer til et velkendt, billigt valg for ethvert produkt, der bare skal høres.

Fordi mekanismen er mekanisk og selvstændig, bliver en elektromagnetisk summer ved med at arbejde gennem vibrationer, luftfugtighedsudsving og årelange skiftecyklusser. For paneler, målere og forbrugsvarer forbliver den elektromagnetiske buzzer standardlydgiveren, når en klar, lav tone betyder mere end det absolutte minimumsforbrug.

2. Hvordan virker en elektromagnetisk summer?

Mekanismen er den bevægelige-spole (voice-coil) princippet. I en passiv elektromagnetisk buzzer leverer du et vekslende eller pulserende drivsignal, der gentagne gange aktiverer spolen; membranen svinger ved drivfrekvensen og udsender lyd. I en aktiv elektromagnetisk buzzer sørger en intern oscillator for at skifte for dig fra en DC-forsyning. To fakta præger designet:

• Spolen er en induktiv belastning.Den har en lav jævnstrømsmodstand plus induktans, så drevkredsløbet skal håndtere den reaktive strøm - og en flyback-diode er god praksis til at beskytte din driver.
• Resonans hjælper.Som ethvert mekanisk system har membranen en resonansfrekvens, hvor lydtrykket topper; at matche dit drev til det giver det nominelle output.

Det er grunden til, at den samme elektromagnetiske summer lyder højere ved sin nominelle resonansfrekvens end uden for den. Når du angiver en elektromagnetisk summer, er resonansfrekvensen det tal, der bestemmer den virkelige lydstyrke inde i dit kabinet.

3. Aktiv vs passiv elektromagnetisk summer

Dette er den første gaffel i ethvert valg af elektromagnetisk buzzer: lever oscillationen inde i delen eller inde i din firmware?

Passiv elektromagnetisk summer (eksternt drev)

En passiv elektromagnetisk summer indeholder kun spolen og membranen - ingen oscillator. Du tilfører den en firkantbølge eller AC-signal ved tonefrekvensen, og den lyder på den frekvens. Fordelen er tonehøjdekontrol: én passiv elektromagnetisk summer kan producere melodier, to-tone alarmer eller et enkelt bekræftelsesbip. Prisen er, at din MCU eller en driver-IC skal generere bølgeformen.

Aktiv elektromagnetisk summer (selvkørende)

En aktiv elektromagnetisk summer indlejrer en intern oscillator. Tilfør jævnstrøm inden for det nominelle område, og den bipper af sig selv med en fast tone. For en simpel "power-on" chirp eller fejlalarm er en aktiv elektromagnetisk buzzer den hurtigste vej - ingen kode, ingen ekstra dele, kun en spændingsskinne og en seriemodstand.

4. Elektromagnetisk summer vs piezoelektrisk summer - hvad skal man vælge?

Begge giver lyd; de gør det anderledes. En magnetisk (elektromagnetisk) summer flytter en spole og magnet; en piezoelektrisk summer bøjer en keramisk skive. De praktiske afvejninger:

• Magt:en piezoelektrisk summer trækker mikroampere til et par milliampere; en elektromagnetisk summer har brug for mere strøm for at flytte spolen (typisk 20-80 mA for passive typer, ≤30 mA for aktive). For møntcelle- og langtidsholdbare produkter vinder piezo normalt.
• Lydtryk:elektromagnetiske summer kan være højere ved lav spænding og give fyldigere, lavere toner; store piezodele indhenter ved 12 V og derover.
• Frekvens:elektromagnetiske summer når lavere, fyldigere toner (et par hundrede Hz til ~4 kHz); piezo favoriserer højere toner (2-5 kHz).
• Holdbarhed:ingen spole betyder, at en piezoelektrisk buzzer tolererer vibrationer og et bredere temperaturspænd bedre.
• Pris og størrelse:elektromagnetiske summer er ofte billigere til grundlæggende alarmer; piezo skinner i slanke og SMD, ultra-low-power designs.

Hvis du har brug for en dyb, høj lavfrekvent alarm ved 3–12 V, er en elektromagnetisk summer ofte den bedste værdi. Hvis strømbudgettet og temperaturspændet dominerer, skal du sammenligne begge på bænken, før du forpligter dig.

5. SMD elektromagnetisk summer til kompakte designs

Når bordpladsen er trang, lodder den elektromagnetiske SMD-brummer reflow direkte på tavlen. Dele i MEIDI MLT-serien bringer den bevægelige spolemekanisme ind i et 5×5 mm eller mindre fodaftryk uden ledninger. En SMD elektromagnetisk buzzer overlever automatiseret samling og forbliver ensartet ved volumen - og derfor vises den i smarte låse, bærbare apparater, husholdningsapparater og instrumentbrætindikatorer. Afvejningen i forhold til en blyholdig elektromagnetisk buzzer er en lidt lavere maksimal lydoutput, så bekræft dB ved din faktiske driftsspænding, før du begår.

Til reflow-samling fjerner en SMD elektromagnetisk buzzer også et håndindsættelsestrin og reducerer placeringsfejl, hvilket betyder noget, når din volumen klatrer forbi et par tusinde enheder om måneden.

6. Nøglespecifikationer, der skal kontrolleres på et elektromagnetisk summerdatablad

At læse et elektromagnetisk buzzer-datablad kommer ned til fire numre plus to sekundære:

• Nominel/driftsspænding (V).Det område, som den elektromagnetiske summer accepterer; brede områder (f.eks. 3–16 V) forenkler design med flere forsyninger.
• Resonansfrekvens (Hz).Hvor lydtrykket topper; match den til din driver eller accepter lavere output.
• Lydtryksniveau (dB).Målt ved 10 cm og en fast spænding; en 70-105 dB elektromagnetisk buzzer dækker stille bip til hårde industrialarmer.
• Nominel strøm (mA).Aktuel for aktive typer; det bestemmer drevkredsløbet og strømbudgettet for dit design.
• Driftstemperatur og blyform.Beslut om delen overlever dit miljø og din monteringsproces (through-hole vs reflow SMD).

Lås først spændingsområdet og resonansfrekvensen, fordi de afgør, om den elektromagnetiske buzzer overhovedet passer til dit board og dit kabinet.

7. Kørsel af en elektromagnetisk summer

Drevkredsløbet følger den type, du valgte. En passiv elektromagnetisk summer vil have en firkantbølge - en MCU PWM pin gennem en strømbegrænsende modstand eller en dedikeret buzzer driver IC fungerer godt. Hold drevspændingen inden for det nominelle driftsområde; overkørsel kan mætte spolen eller overophede den. En aktiv elektromagnetisk summer behøver kun en ren DC-forsyning og en seriemodstand; skift det med en transistor eller MOSFET fra din MCU GPIO. Fordi spolen er induktiv, skal du placere en flyback-diode hen over den for at beskytte dit udgangstrin.

8. MEIDI Elektromagnetisk Buzzer Produktsortiment

Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) fremstiller elektromagnetiske summer på tværs af passive, aktive og SMD-linjer med intern spolevikling og akustisk tuning - de trin, der bestemmer tonekonsistensen fra den første enhed til volumenproduktion. Nedenfor er et repræsentativt udvalg fra vores sortiment. Fuldstændige mekaniske tegninger og det komplette katalog er tilgængelige på forespørgsel. Hver værdi er en målt specifikation; Bekræft altid det seneste datablad før design-in.

9. Anvendelser: Automotive, Medicinsk, Industriel

• Bilelektronik.Karrosserikontrolmodul-advarsler, bak- og parkeringspip, sikkerhedssele- og dæktrykspåmindelser - hvor en elektromagnetisk summer giver en pålidelig tone med lav strøm på tværs af et temperaturudsving i kabinen.
• Medicinsk udstyr.Patientmonitorer, infusionspumper og bærbart diagnostisk udstyr bruger elektromagnetiske summer til klare alarmtoner, hvor det aktuelle budget betyder noget.
• Industri & sikkerhed.Kontrolpanelfejl, gasdetektorer og adgangskontrolbip - den enkle, robuste mekanisme bliver ved med at arbejde, hvor vibrationer ville gøre en højttaler lydløs.
• Forbruger & IoT.Hvidevarer, smarte låse og wearables bruger den elektromagnetiske SMD-brummer til kompakt meddelelse.

10. Sådan vælger du den rigtige elektromagnetiske summer

Brug denne fem-trins kontrol, før du sender en elektromagnetisk summer til din stykliste:

1. Fast tone- eller tonehøjdekontrol?Aktiv vs passiv elektromagnetisk summer.
2. Hvor meget bordplads?Blyholdig vs SMD elektromagnetisk buzzer.
3. Hvilken forsyning har du?Match driftsspændingsområdet; brede dele (3–16 V) er de mest fleksible.
4. Hvor højt skal det være?Vælg dB ved din faktiske drevspænding, ikke katalogets maksimum.
5. Hvilket miljø?Bekræft temperaturspænd og, for barske steder, indgangsklassificering.

Når du er i tvivl, så send MEIDI dit kabinetvolumen, forsyning og påkrævet lydstyrke - vi vil foreslå den elektromagnetiske summer, der passer til dit hulrum i stedet for at gætte.

11. Hvorfor vælge MEIDI til din elektromagnetiske summer

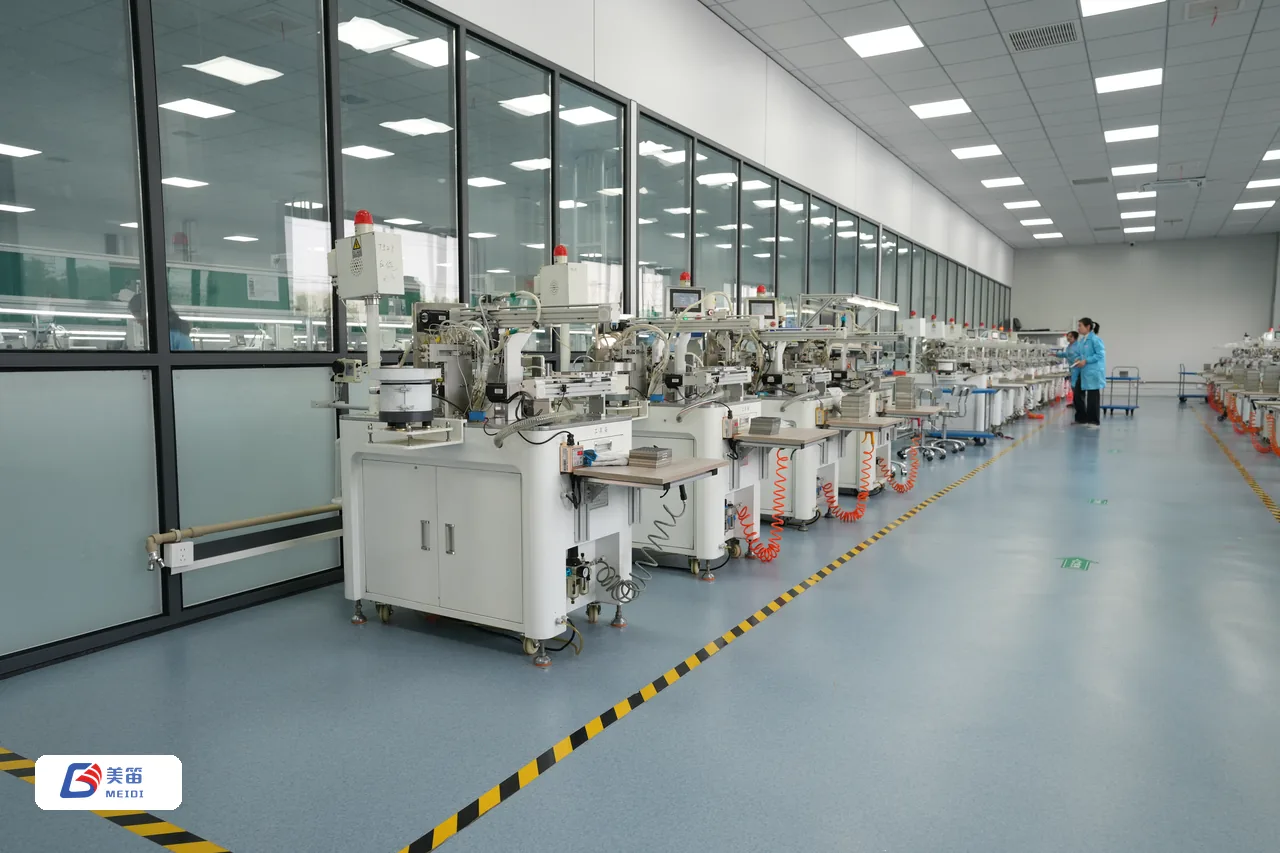

Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) er en dedikeret producent af summer og akustiske komponenter, ikke et handelsselskab. MEIDI er eksportmærket for den samme produktionsbase, bygget til brugerdefinerede og OEM-programmer - hvis en standarddel mangler dit kabinet, spænding eller SPL-mål, tuner vi spolen og hulrummet til dine specifikationer. Med automatiserede produktionslinjer, et internt akustisk testlaboratorium og ISO 9001- og ISO 14001-styringssystemer plus RoHS- og REACH-overholdelse, støtter vi kunder fra prototypeprøver på få dage til stabil masseproduktion. Hvis du sammenligner en leverandør af elektromagnetiske summer, så stil hver enkelt et simpelt spørgsmål - hvem vikler spolen, og hvem tester tonen? Hos MEIDI er svaret det samme: det gør vi.

12. Ofte stillede spørgsmål

Hvad er forskellen mellem en elektromagnetisk summer og en piezoelektrisk summer?

En elektromagnetisk summer bruger en spole og magnet, der bevæger en stålmembran; en piezoelektrisk buzzer bøjer et keramisk element under spænding. Den elektromagnetiske buzzer vinder på lavfrekvent lydstyrke og lave omkostninger for grundlæggende alarmer, mens den piezoelektriske type vinder på kraft, holdbarhed og slanke SMD-design. Vælg den elektromagnetiske summer, når du har brug for en dybere tone ved 3–12 V.

Hvornår skal jeg vælge en passiv elektromagnetisk summer i stedet for en aktiv?

Vælg en passiv elektromagnetisk buzzer, når din firmware allerede driver en PWM-udgang, og du vil styre tonehøjden eller afspille melodier. Vælg en aktiv elektromagnetisk summer, når du kun har brug for et fast bip fra jævnstrøm og ønsker den enkleste integration uden ekstra kode.

Kan MEIDI tilpasse en elektromagnetisk buzzer til mit SPL og fodaftryk?

Ja. MEIDI udvikler brugerdefinerede elektromagnetiske buzzer-løsninger med akustisk tuning, specialdesignet mekanisk design og co-designede drivkredsløb. Evalueringsprøver bygges typisk inden for få dage, så du kan verificere ydeevnen i dit eget kabinet.

Hvilke kvalitetscertificeringer har MEIDI?

MEIDI producerer i henhold til ISO 9001 og ISO 14001 kvalitets- og miljøledelsessystemer, og vores elektromagnetiske buzzer-produkter opfylder RoHS- og REACH-stofkravene. Dokumentation rejser med hver forsendelse.

Hvor hurtigt kan jeg få elektromagnetiske buzzer-evalueringsprøver?

Standardmodeller kan normalt sendes inden for et par arbejdsdage, og tilpassede elektromagnetiske buzzer-prøver bygges typisk inden for få dage efter, at specifikationerne er bekræftet. Kontakt vores team med din spænding, SPL og fodaftryk for at starte.

Denne artikel er givet til teknisk reference. Specifikationerne afspejler repræsentative MEIDI elektromagnetiske buzzer-modeller; Bekræft altid det seneste datablad før design-in. © Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI).
