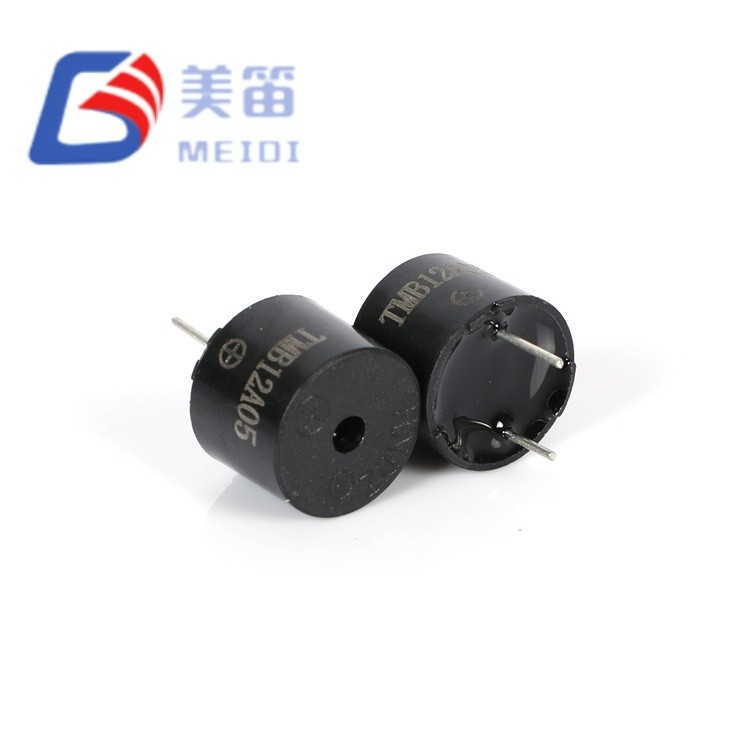

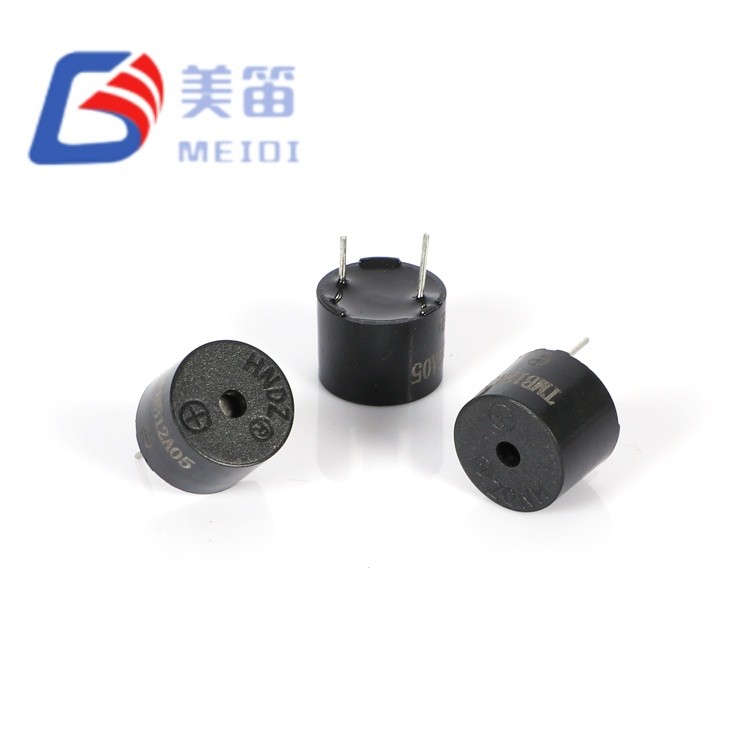

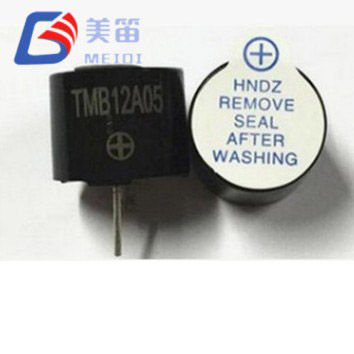

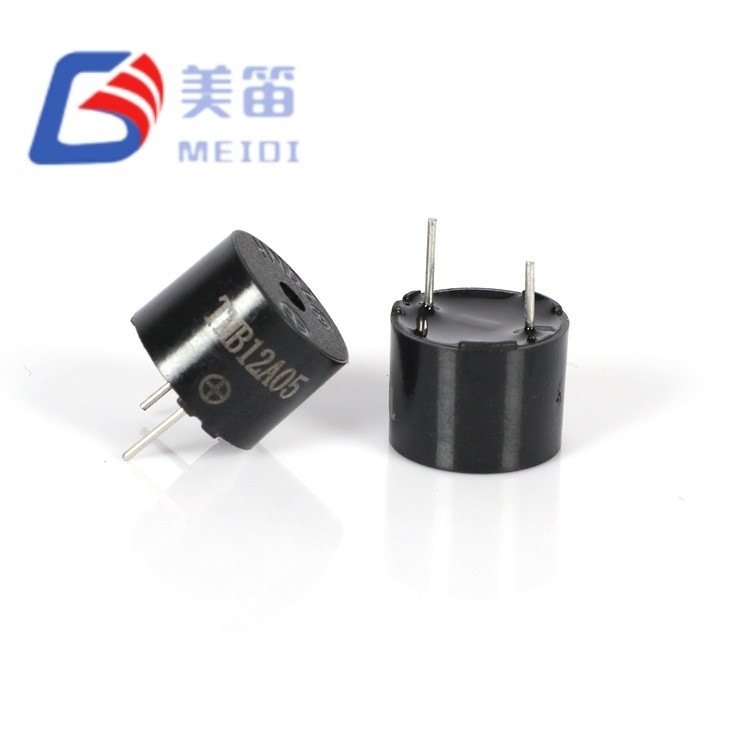

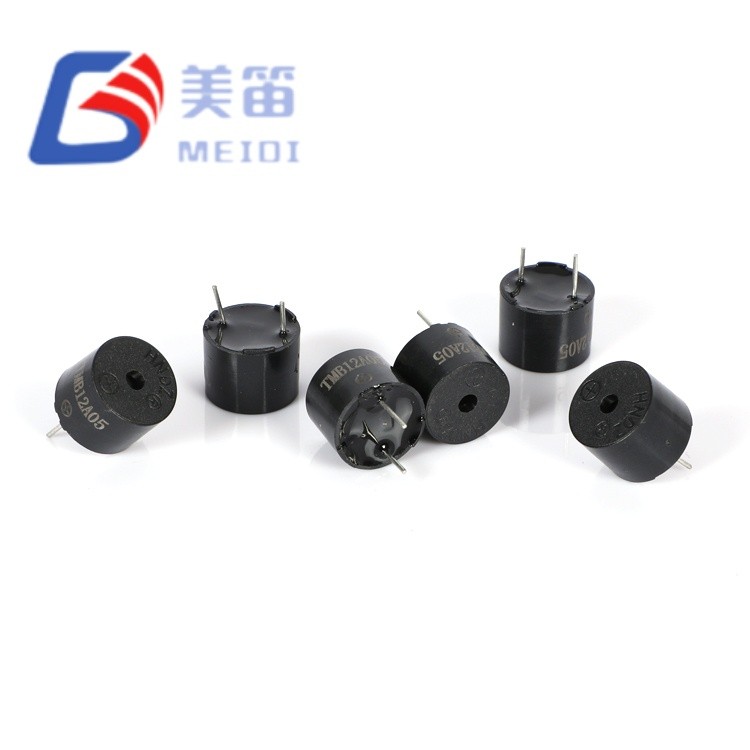

TMB12A03 Elektromagnetisk aktiv summer

Konstrueret til applikationer, hvor akustisk hørbarhed er missionskritisk, leverer TMB12A03 målte lydtrykniveauer på 96,4-98,7dB fra et kompakt 12 mm fodaftryk. Dens 9,5 mm udvidede hulrum - den højeste i MEIDI's 12 mm aktive buzzer-familie - maksimerer Helmholtz-resonanseffektiviteten og producerer en lavfrekvent 2400Hz-tone, der skærer gennem industriel omgivende støj uden at kræve større magnetiske buzzer-arkitekturer.

Fremstillet på MEIDIs Jiangsu-anlæg, fungerer denne 5V gennemhullede aktive summer over et 3-7V-område og understøtter 5V logiske busser, Li-ion batteriafladningskurver og 6V lanternebatterisystemer uden yderligere regulering. Den integrerede oscillator eliminerer ekstern PWM-generering, mens det sorte PBT-hus modstår bølgelodning ved 255°C og kontinuerlig drift fra -20°C til +70°C. Hver enhed gennemgår 100 % automatiseret SPL og strømverifikation med prøvedata, der viser stram parameterklyngning (SPL 96,4–98,7dB, strøm 21,8–24,1mA, frekvens 2400±300Hz).

Primære applikationsmiljøer

Tunge industrielle alarmsystemer – alarmer om nødstop, advarsler om kranbevægelser og alarmer om pressedrift i miljøer, der overstiger 85dB omgivende støj, hvor regulatorisk hørbarhed kræver høj SPL

Kabiner til erhvervskøretøjer – advarsler om sikkerhedsseler, advarsler om dør på klem og omvendte nærhedstoner i lastbiler, busser og entreprenørudstyr, hvor motorstøj skjuler konventionelle summer

Lager- og logistikautomatisering – advarsler om afslutning af valg, AGV-kollisionsadvarsler og transportørfejlsignaler i højloftede distributionscentre med betydelig akustisk efterklang

Førerhuse til landbrugsmaskiner – redskabspositionsalarmer, hydrauliske fejlindikatorer og advarsler om korntankniveau i traktorer og mejetærskere udsat for motor- og redskabsstøj

Offentlig sikkerhed og evakueringssystemer – hørbar brandalarm, alarmer om indtrængen i omkredsen og masseunderretningstoner i kommercielle bygninger, der kræver kode-kompatible SPL-tærskler

Marinemotorrum – lænsepumpealarmer, alarmer om fejl i kølesystemet og generatorfejltoner i maritime miljøer med høj støj og høj luftfugtighed

Fremstilling og kvalitetssikring – fra vores fabrik til dit design

MEIDI fremstiller TMB12A03 på dedikerede samlebånd med gennemgående huller udstyret med automatiseret opviklings-, lodnings- og indkapslingsudstyr. Vores Jiangsu-produktionsbase følger ISO 9001 kvalitetsstyringsprotokoller med inspektioner i processen på alle kritiske trin – spolevikling, magnetsamling, oscillatortuning og endelig indkapsling.

Hvert produktionsparti gennemgår en streng validering:

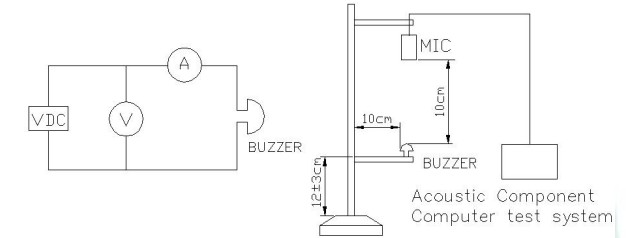

Verifikation af akustisk konsistens – 100 % SPL-test ved nominel spænding; prøvebatch 96,4–98,7dB med typisk spredning <2dB

Frekvensstabilitetskontrol – statistisk sampling ved 2400Hz ±12,5%; alle prøver inden for 2370–2430Hz

Validering af strømtræk – ≤30mA maksimum; prøvegennemsnit 22,9mA med standardafvigelse 0,8mA

Højtemperaturopbevaring – 48 timer ved +80±2℃; fuld parametergendannelse efter 2 timers omgivelsesstabilisering

Lagring ved lav temperatur – 48 timer ved -30±2℃; verificeret koldstartsaktivering ved minimum 3V

Termisk chok-cyklus – 5 cyklusser mellem -30 ℃ og +80 ℃ med 30-minutters pause pr.

Mekanisk spændingsvalidering – sinusformet vibration (10–55 Hz, 1,0 mm amplitude, XYZ-akser, 0,5 timer kumulativ) og 75 cm frit fald på 10 mm hårdttræ (3 stød)

Fugtmodstand – 48 timer ved 50±5℃ / 90–95 % relativ luftfugtighed efterfulgt af 2-timers genopretning og elektrisk karakterisering

Loddevarmemodstand – 250±5 ℃ i 10±0,5 sekunder med 2,0 mm legems-til-loddeafstand

Tilgængelige certificeringer: RoHS, REACH og UL94 V-0 for PBT-huset. Til sikkerhedskritiske installationer kan IEC 60950-1 overensstemmelsesdokumentation leveres efter anmodning.

Engineering FAQ – Praktisk vejledning for systemdesignere

Spørgsmål 1: Hvordan er TMB12A03s 2400Hz-frekvens sammenlignet med 2700Hz og 4kHz-alternativer i virkelige støjmiljøer?

2400Hz resonansfrekvensen fungerer under den typiske elektromagnetiske buzzer-klynge ved 2700Hz og et godt stykke under 4kHz-området, hvor mange skiftende strømforsyninger og digital elektronik genererer emissioner. I industri- og køretøjsmiljøer har omgivende støj fra køleventilatorer, hydrauliske pumper og motorharmoniske en tendens til at koncentrere sig over 3 kHz. TMB12A03's lavere frekvens giver ofte forbedret hørbarhed i disse indstillinger, fordi den optager et mindre overfyldt spektralbånd. Derudover udviser lavere frekvenser reduceret retningsbestemt udstråling, hvilket forbedrer hørbarheden uden for aksen i åbne installationer.

Q2: Kan TMB12A03 erstatte en 16 mm eller 23 mm magnetisk buzzer i et eksisterende design?

I mange tilfælde, ja. Det målte output på 96,4–98,7 dB nærmer sig eller overstiger det for typiske 16 mm magnetiske summer (95–100 dB), mens de optager et væsentligt mindre 12 mm fodaftryk. Den primære overvejelse er montering: TMB12A03 bruger standard 12 mm stiftafstand på 12 mm, som muligvis ikke flugter med 16 mm eller 23 mm udskæringer. Til eftermonteringsapplikationer leverer MEIDI dimensionelle sammenligningstegninger og kan levere adaptervaskeløsninger til volumenordrer. Den elektriske grænseflade er enklere end magnetiske summer - ingen ekstern oscillator er påkrævet, hvilket reducerer antallet af komponenter og monteringsomkostningerne.

Q3: Hvad er den praktiske akustiske levetid under kontinuerlig 5V-drift ved forhøjet temperatur?

Producenten offentliggør ikke data om kontinuerlig driftlevetid ud over standardtestbetingelserne (96 timer ved 25±10℃ med 1/2 duty-cycle firkantbølge og 96 timers højtemperaturlagring ved +85℃). Det typiske strømforbrug på 21,8-24,1mA ligger godt inden for ≤30mA maksimum, hvilket minimerer selvopvarmning. For forlænget levetid i kontinuerlige toneapplikationer anbefales implementering af en driftscyklus (f.eks. 1 sekund til, 4 sekunder fra). 9,5 mm hulrummet giver ekstra termisk masse sammenlignet med varianter med lavere profil, hvilket kan bremse temperaturstigningen. For applikationsspecifikke levetidsestimater skal du kontakte fabriksingeniøren med din driftsspænding, driftscyklus og omgivende temperaturprofil.

Spørgsmål 4: Er 9,5 mm højden kompatibel med standard 12 mm buzzer kabinetter og frontpaneler?

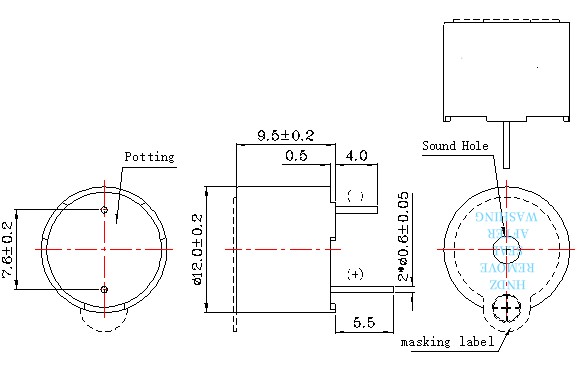

Diameteren på 12,0 mm matcher standard 12 mm frontpaneludskæringer og printkortlayout, der almindeligvis bruges til buzzere med gennemgående huller. Højden på 9,5 mm kræver yderligere z-akseafstand sammenlignet med 6,5 mm eller 7,5 mm varianter – sørg for, at dit kabinet giver mindst 11 mm frigang over printkortet for at rumme komponenten og tillade loddefrihed. Til anvendelser med begrænset højde (≤8 mm) tilbyder MEIDI alternative modeller med lavere profiler. Vi leverer 3D STEP-filer og retningslinjer for kabinetintegration efter anmodning.

Spørgsmål 5: Hvordan klarer TMB12A03 sig, når den køres under 5V, f.eks. fra et 3,7V Li‑ion-batteri?

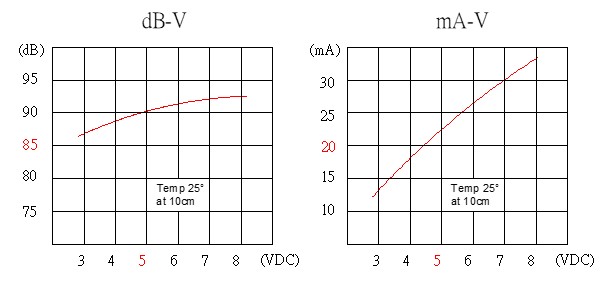

Ved 3,7V falder SPL fra 5V-referencen, men forbliver over ≥85dB-specifikationen – typisk SPL ved 3,7V er cirka 88-90dB, baseret på karakteriseringsdata. 2400Hz-frekvensen forbliver stabil i 3–7V-området på grund af det integrerede oscillatordesign. Til Li‑ion-applikationer, hvor 3,0 V end-of-discharge stadig skal levere hørbart output, bevarer TMB12A03 funktionelt output uden yderligere spændingsforstærkende kredsløb, hvilket gør den velegnet til batteridrevne bærbare alarmer og håndholdte instrumenter.

Q6: Hvilken monteringsretning anbefales for maksimal akustisk ydeevne?

TMB12A03 udsender lyd primært gennem den øverste akustiske port. For maksimal SPL skal du sikre dig, at porten er uhindret og vender mod den tilsigtede lytteretning. Montering på undersiden af ​​et printkort eller med porten mod en fast overflade vil dæmpe output. Til applikationer, der kræver 360-graders dækning, skal du overveje flere enheder eller reflekterende overflader. MEIDI's applikationsteknik kan give akustisk simuleringsunderstøttelse til din specifikke kabinetgeometri.
