9 mm × 4 mm overflademonteringspakke
2730Hz resonansfrekvens til tonegenerering med ekstern firkantbølge excitation
40Ω spoleimpedans til 5V logisk niveau og bufferde driverkredsløb
Min. 83dB lydtryk ved 10 cm ved kørsel ved 5Vo-p, 2730Hz, 50 % duty cycle
3-8Vo-p driftsområde
Sort Noryl hus for stabile dimensioner under reflow og drift

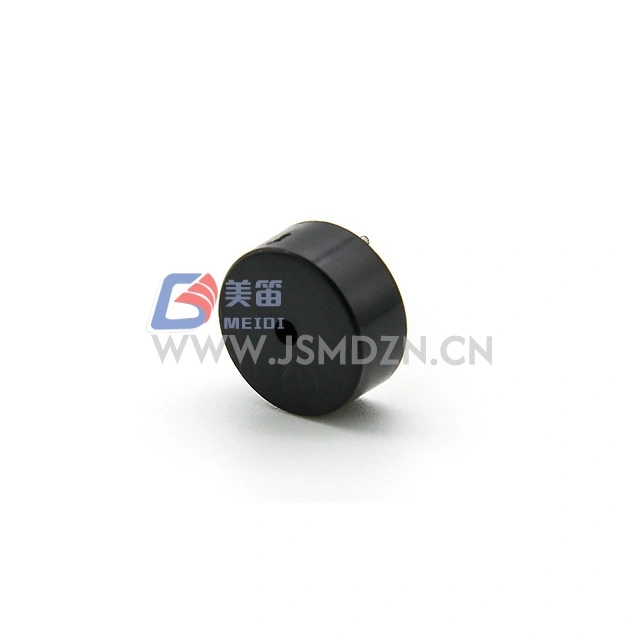

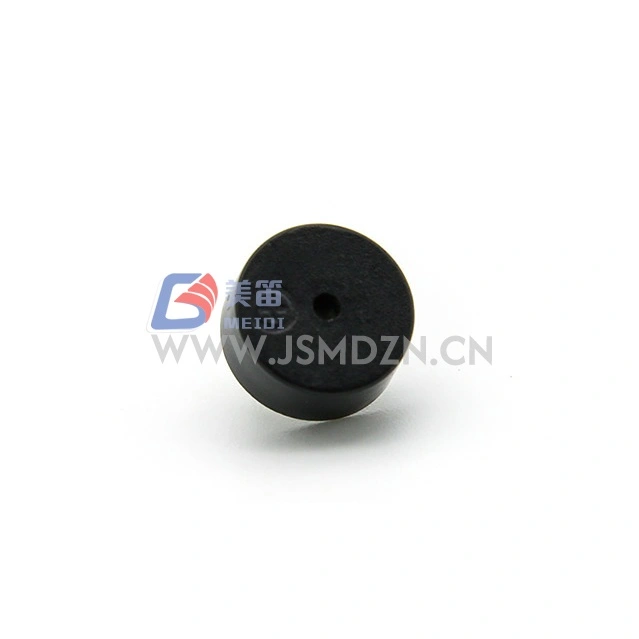

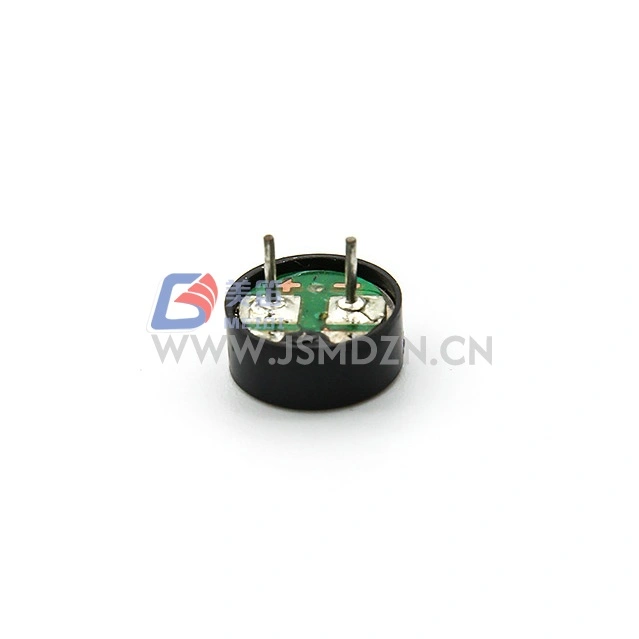

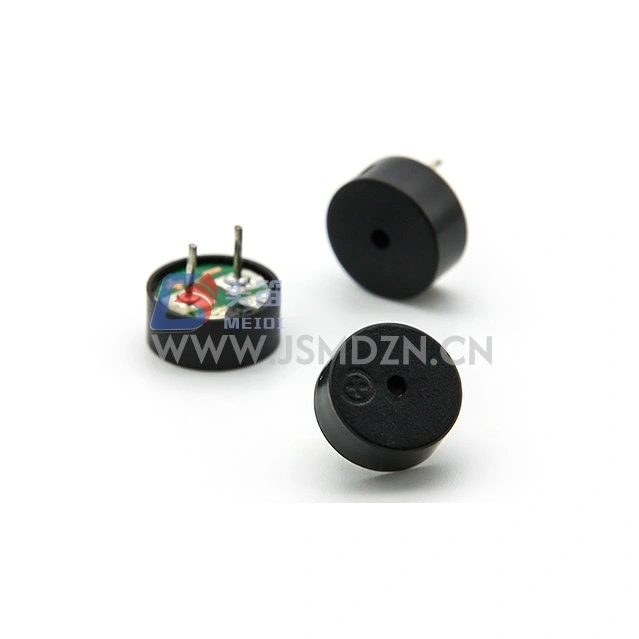

MEIDI HN-9040 9x4 mm SMD Electromagnetic Passive Buzzer er en overflademonteret elektromagnetisk passiv summer, der optager et 9 mm × 4 mm fodaftryk. 2730Hz resonansfrekvensen frembringer en tone, der er egnet til alarm-, alarm- og statusindikeringsfunktioner i elektroniske kabinetter.
Med en nominel spænding på 5Vo-p og et driftsområde på 3-8Vo-p, kan HN-9040 rumme 5V-systemer. 40Ω spolemodstanden grænseflader med standard open-collector transistordrivere og mikrocontroller GPIO-porte, når den aktuelle kapacitet er verificeret. Det sorte Noryl-hus bevarer dimensionsstabilitet over hele driftstemperaturområdet.
For systemer, der kræver højere SPL end miniature SMD-brummere giver, tilbyder HN-9040 øget output uden højdestraffen for cylindriske gennemgående huller. Kontakt MEIDI for at få vejledning i valg af SMD buzzer.
Mellemstørrelse SMD-formfaktor --- 9 mm × 4 mm krop til overflademonterede PCB-samlinger
2730Hz resonansfrekvens --- eksternt firkantbølgedrev ved nominel frekvens producerer toneudgang; DC-spænding alene vil ikke generere lyd
40Ω spoleimpedans --- til 5V systemintegration med transistor eller logisk niveau drivertrin

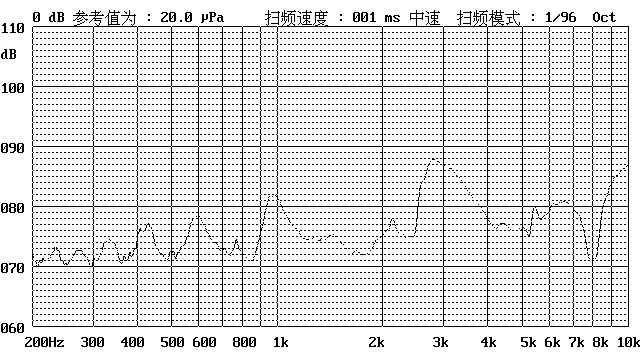

Defineret lydtryk --- Min. 83dB ved 10 cm under 5Vo-p, 2730Hz, 50 % duty cycle drive
Udvidet driftsspænding --- 3-8Vo-p område for 5V forsyningsvariation
Noryl-huskonstruktion --- sort termoplasthus klassificeret til -20°C til +70°C drift
| Parameter | Værdi | Testbetingelser |
| Produkttype | Elektromagnetisk passiv summer | — |
| Nominel spænding | 5Vo-s | Resonansfrekvensreference |
| Driftsspænding | 3–8Vo-s | Køresignalspids |
| Nominel strøm | Maks. 80mA | Ved 2730Hz, 50% drift, 5Vo-p firkantbølge |
| Lydtrykniveau | Min. 83dB | Ved 2730Hz, 50% drift, 5Vo-p, 10cm |
| Spole modstand | 40 ± 4Ω | — |
| Resonansfrekvens | 2730 Hz | Ved nominel spænding |
| Driftstemperatur | -20℃ ~ +70℃ | — |
| Opbevaringstemperatur | -30℃ ~ +80℃ | — |
| Nettovægt | Ca. 0,8 g | — |
| Husmateriale | Sort Noryl | — |
| Miljøbeskyttelse | RoHS | — |
Standard testbetingelser: Temperatur 25±3℃, luftfugtighed 60±10% relativ fugtighed, tryk 860-1060hPa
Netværksudstyr og serverchassis til hørbare fejl- og statusalarmer
Industrielle HMI-paneler og operatørgrænseflader med overflademonterede komponenter
Telekommunikationsinfrastrukturenheder til alarm- og vedligeholdelsesindikationstoner
Kommercielle displaysystemer og digital skiltning til tidsindstillede alarmfunktioner
Fabriksautomatiseringscontrollere med 5V I/O-moduler, der kræver hørbar feedback
Strømfordelings- og energistyringsenheder til advarsler om overskridelse af tærskelværdier
| Designkrav | HN-9040 Fordel |
| Akustisk udgang i SMD-format | Min. 83dB SPL i overflademonteret pakke |
| 5V systemkompatibilitet | 5Vo-p rating med 3-8Vo-p rækkevidde |
| Automatiseret produktionsintegration | SMD-pakke til pick-and-place og reflow-lodning |
| Udbudsvariationstolerance | 8Vo-p maksimal driftsspænding |
| Termisk stabilitet | Norylhus på tværs af -20℃ til +70℃ |
MEIDI fremstiller HN-9040 med kvalitetskontrolprocesser, herunder inspektion af indgående materiale, dimensionsovervågning i processen og endelig elektrisk verifikation under standardtestbetingelser på 25±3 ℃, 60±10 % RH og 860-1060 hPa.
Efter nogen af følgende tests skal produktet opfylde acceptkriterierne: ingen defekter eller forringelse af udseende og elektriske egenskaber (undtagen SPL); SPL må ikke falde med mere end 10dB fra minimums-SPL angivet i databladet.
| Test vare | Testbetingelser |
| Livsprøve | 25±10℃, nominel spænding, 1/2 duty resonansfrekvens firkantbølge, 96 timer |
| Høj temperatur test | +80 ℃ opbevaring i 96 timer, genvind ved stuetemperatur i 3 timer før test |
| Lav temperatur test | -40℃ opbevaring i 96 timer, restituér ved stuetemperatur i 3 timer før test |
| Fugtighedstest | +40±3℃, 90%–95% RH, 48 timer, restituerer ved stuetemperatur i 6 timer før test |
| Termisk stødtest | 70℃ 2 timer → -20℃ 2 timer (1 cyklus), interval 1 time mellem cyklusser, i alt 10 cyklusser |
| Drop Test | Standardemballage, alle 6 sider og 3 kanter, falder fra 1,2 meters højde på tykt træplade |
| Vibrationstest | 1000 cyklusser/min, amplitude 1,5 mm, 1 time pr. akse, 3 akser i alt |
Forsigtig: Undgå at fremmedlegemer trænger ind i produktet, herunder magnetiske materialer, vandopløselige materialer og ætsende gasser, da disse vil påvirke produktets elektriske ydeevne.
1. Hvad er forskellen mellem at køre HN-9040 ved 3Vo-p versus 5Vo-p?
Ved 5Vo-p opnår summeren den nominelle Min. 83dB lydtryk. Ved 3Vo-p vil output blive reduceret på grund af lavere spoleexcitation. Driftsområdet 3-8Vo-p indikerer funktionel drift på tværs af dette spænd, men maksimal SPL opnås ved den nominelle 5Vo-p med 50 % duty cycle firkantbølge ved 2730Hz.
2. Kan jeg bruge et PWM-signal fra en mikrocontroller til at drive denne buzzer?
Ja, et PWM-signal ved eller tæt på 2730Hz med 50 % duty cycle er en passende drevbølgeform, forudsat at mikrocontrollerstiften eller drivertrinnet kan levere den nødvendige strøm. Bekræft portstrømmens kapacitet, eller brug et transistorbuffertrin.
3. Hvordan påvirker 40Ω spolemodstanden driverkredsløbsdesign?
40Ω-spolen trækker maksimalt 80mA ved 5Vo-p. Bekræft dit drivertrins mætningsspænding for at sikre tilstrækkeligt spændingssving over spolen.
4. Hvilken reflow-temperaturprofil er kompatibel med Noryl-huset?
HN-9040 er designet til standard blyfri reflow-processer. Kontakt MEIDI for at få reflow-loddeprofildokumentet for specifikke spidstemperatur- og tid-over-liquidus-anbefalinger.
5. Er HN-9040 pin-kompatibel med andre 9 mm SMD buzzere på markedet?
Kontakt MEIDI for mekanisk tegning og anbefalet landmønster for at verificere footprint-kompatibilitet med dit eksisterende printkortlayout.
Kontakt MEIDI Applications Engineering for tekniske datablade, reflow-loddeprofiler, applikationsnoter til drivkredsløb eller OEM-konfigurationsdiskussion.
