9 mm × 4,5 mm overflademonteret pakke
2700Hz resonansfrekvens med eksternt firkantbølgedrev
16Ω spoleimpedans
Min. 85dB lydtryk ved 3Vo-p, 2700Hz, 50 % duty cycle
2-4Vo-p driftsområde
Sort Noryl hus

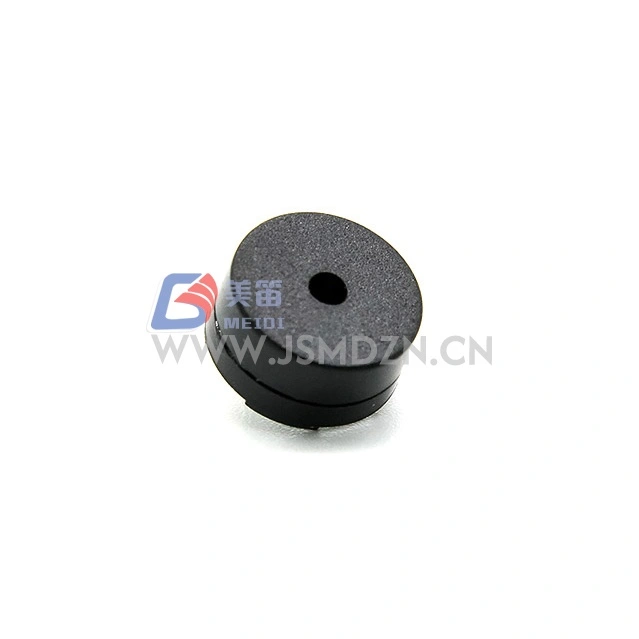

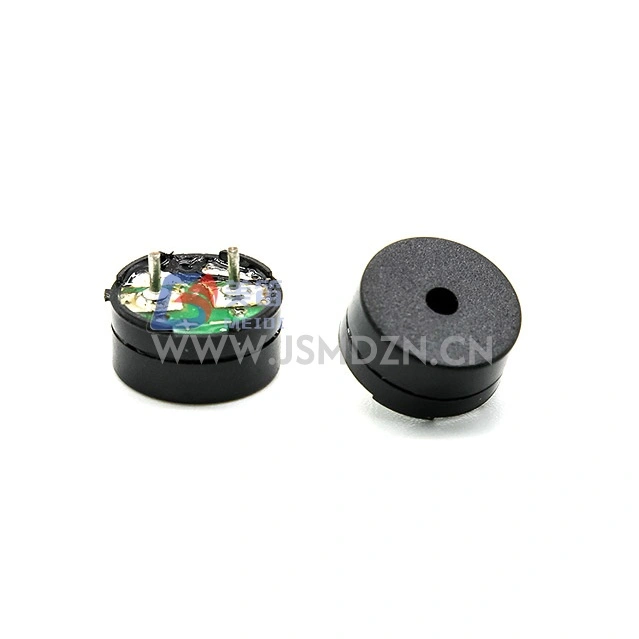

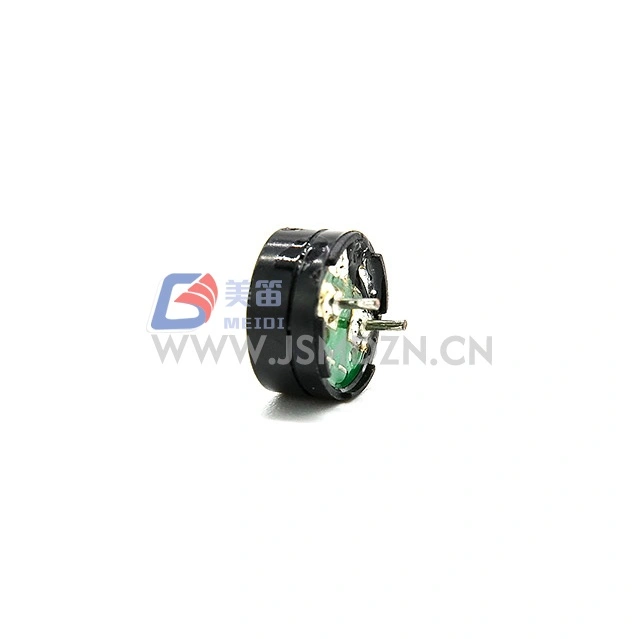

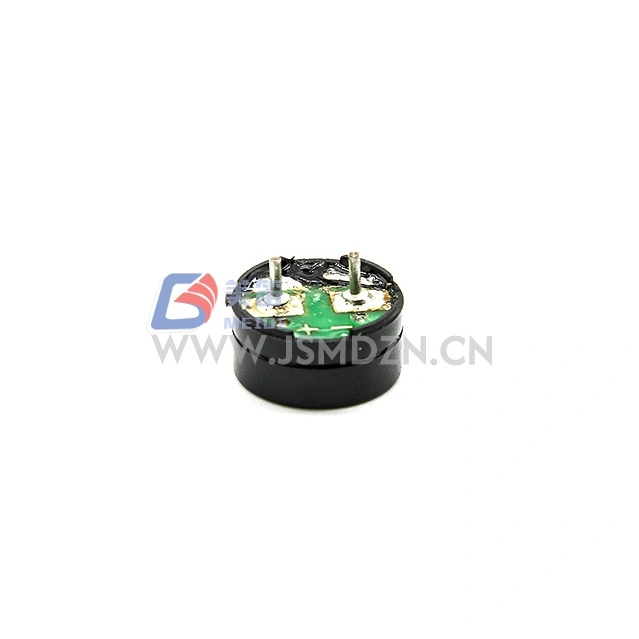

MEIDI HN-9045F 9x4,5 mm SMD Electromagnetic Passive Buzzer er en overflademonteret elektromagnetisk passiv summer i en 9 mm × 4,5 mm pakke med en 4,5 mm højdeprofil inden for 9 mm SMD buzzer kategorien. 2700Hz resonansfrekvensen giver tonegenerering til alarm-, alarm- og notifikationsfunktioner i elektronisk udstyr.
Med en nominel spænding på 3Vo-p og 2-4Vo-p driftsspændvidde er HN-9045F designet til lavspændingsapplikationer. 16Ω spolemodstanden grænseflader med drivertrin, der er almindelige i indlejrede designs. Det sorte Noryl-hus er husets materiale til overflademonterede monteringsmiljøer.
HN-9045F optager et lignende PCB-fodaftryk som andre 9 mm-klasse SMD-brummere, mens den tilbyder en 4,5 mm højdeprofil. Kontakt MEIDI for at få mekaniske prøver for at verificere rydningen i din samling.

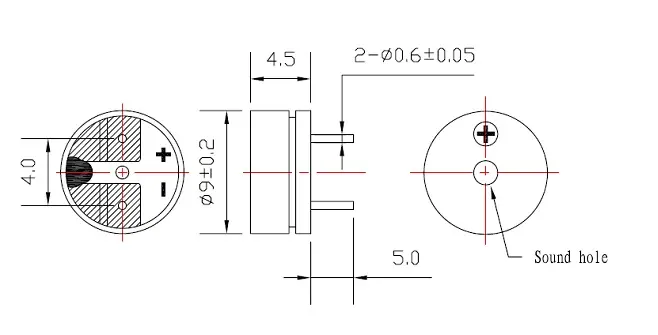

4,5 mm højdeprofil --- 9 mm × 4,5 mm overflademonteringspakke
3V elektrisk design --- 3Vo-p rating med 2-4Vo-p rækkevidde
16Ω spoleimpedans --- spole med lav modstand
2700Hz resonansfrekvens --- ekstern firkantbølge excitation ved nominel frekvens producerer akustisk output; DC-spænding vil ikke generere lyd
Min. 85dB SPL --- nominelt lydtryk under 3Vo-p, 2700Hz, 50 % duty cycle drive-forhold
Noryl husmateriale --- sort termoplasthus
| Parameter | Værdi | Testbetingelser |
| Produkttype | Elektromagnetisk passiv summer | — |
| Nominel spænding | 3Vo-s | Resonansfrekvensreference |
| Driftsspænding | 2–4Vo-s | Køresignalspids |
| Nominel strøm | Maks. 80mA | Ved 2700Hz, 50% drift, 3Vo-p firkantbølge |
| Lydtrykniveau | Min. 85dB | Ved 2700Hz, 50% drift, 3Vo-p |
| Spole modstand | 16 ± 3Ω | — |
| Resonansfrekvens | 2700Hz | Ved nominel spænding |
| Driftstemperatur | -20℃ ~ +70℃ | — |
| Opbevaringstemperatur | -30℃ ~ +80℃ | — |
| Nettovægt | Ca. 1,4 g | — |
| Husmateriale | Sort Noryl | — |
| Miljøbeskyttelse | Ja | — |
Produkttestbetingelser: Temperatur 5~35℃, Luftfugtighed 45%~85% R.H., Tryk 860~1060hPa
Standard testbetingelser: Temperatur 25±3℃, Luftfugtighed 60±10% R.H., Tryk 860~1060hPa
Bundkort til stationære computere og perifere kort til POST-bipkoder og termiske alarmtoner
Gaming-controllere og konsoltilbehør til spillerbeskeder og timeralarmlyde
Hvidevarer apparat kontrol moduler til cyklus afslutning og fejltilstand hørbar feedback
Adgangskontrol og tidsregistreringsterminaler til bekræftelse af kortlæsning og dørstatusadvarsler
Laboratorieinstrumentering og analyseudstyr til procesafslutning og indikation af fejltilstand
Lydmixer og professionelt lydudstyr til mute status og advarselsindikatorer for klip
Efter nogen af følgende tests skal produktet opfylde acceptkriterierne: ingen defekter eller forringelse af udseende og elektriske egenskaber (undtagen SPL); SPL må ikke falde med mere end 10dB fra minimums-SPL angivet i databladet.
| Test vare | Testbetingelser |
| Livsprøve | 25±10℃, nominel spænding, 1/2 duty resonansfrekvens firkantbølge, 96 timer |
| Høj temperatur test | +80 ℃ opbevaring i 96 timer, genvind ved stuetemperatur i 3 timer før test |
| Lav temperatur test | -40℃ opbevaring i 96 timer, restituér ved stuetemperatur i 3 timer før test |
| Fugtighedstest | +40±3℃, 90%–95% RH, 48 timer, restituerer ved stuetemperatur i 6 timer før test |
| Termisk stødtest | 70℃ 2 timer → -20℃ 2 timer (1 cyklus), interval 1 time mellem cyklusser, i alt 10 cyklusser |
| Drop Test | Standardemballage, alle 6 sider og 3 kanter, falder fra 1,2 meters højde på tykt træplade |
| Vibrationstest | 1000 次/分, amplitude 1,5 mm, 1 time pr. akse, 3 akser i alt |
Forsigtig: Undgå at fremmedlegemer trænger ind i produktet, herunder magnetiske materialer, vandopløselige materialer og ætsende gasser, da disse vil påvirke produktets elektriske ydeevne.
1. Hvordan påvirker 4,5 mm højden af HN-9045F den akustiske ydeevne sammenlignet med SMD-brummere med lavere profil?
Højden på 4,5 mm er den fysiske dimension af denne pakke. Akustisk ydeevne bestemmes primært af drivforholdene ved resonans. Bekræft det faktiske akustiske output i dit specifikke kabinet under prototypeevaluering.
2. Hvad er betydningen af 2700Hz resonansfrekvensen?
2700Hz resonansfrekvensen er den specificerede frekvens for maksimal SPL-output. For maksimal SPL, drev summeren ved dens specificerede resonansfrekvens med en 50 % duty cycle firkantbølge.
3. Er en strømbegrænsende modstand nødvendig ved kørsel fra reguleret forsyning?
Ved 3Vo-p trækker 16Ω-spolen cirka 80mA. Bekræft, at dit drivertrin kan opretholde denne strøm uden at overskride termiske eller strømværdier. Hvis du bruger en mikrocontroller GPIO med strømbegrænsning, skal du kontrollere, at porten kan levere det nødvendige drevniveau eller bruge en ekstern transistorbuffer.
4. Hvilket drevsignal kræves til HN-9045F?
HN-9045F er en passiv elektromagnetisk summer og kræver et eksternt firkantbølgesignal ved resonansfrekvensen (2700Hz) med 50 % driftscyklus. DC-spænding vil ikke generere lyd.
Kontakt MEIDI Applications Engineering for tekniske datablade, reflow-loddeprofiler, applikationsnoter til drivkredsløb eller OEM-konfigurationsdiskussion.
