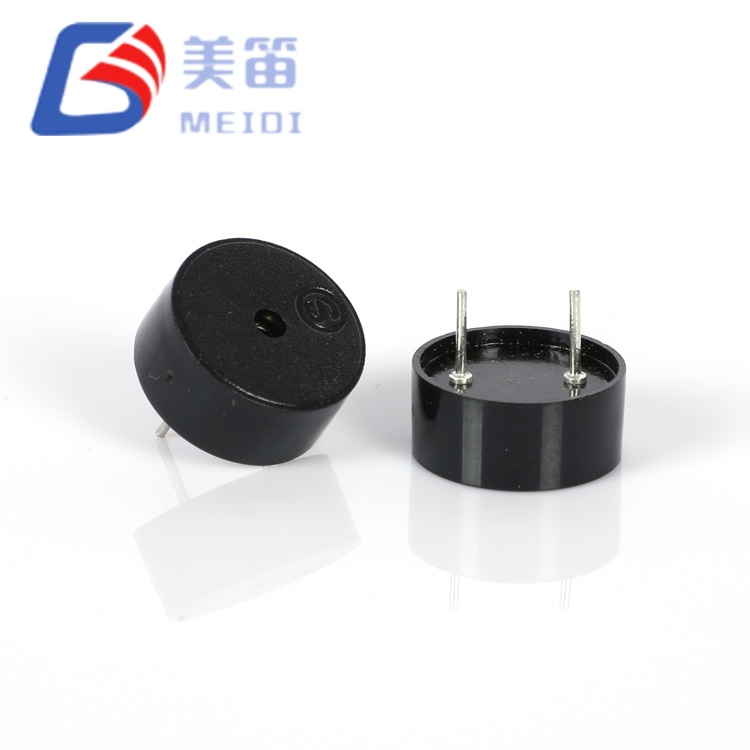

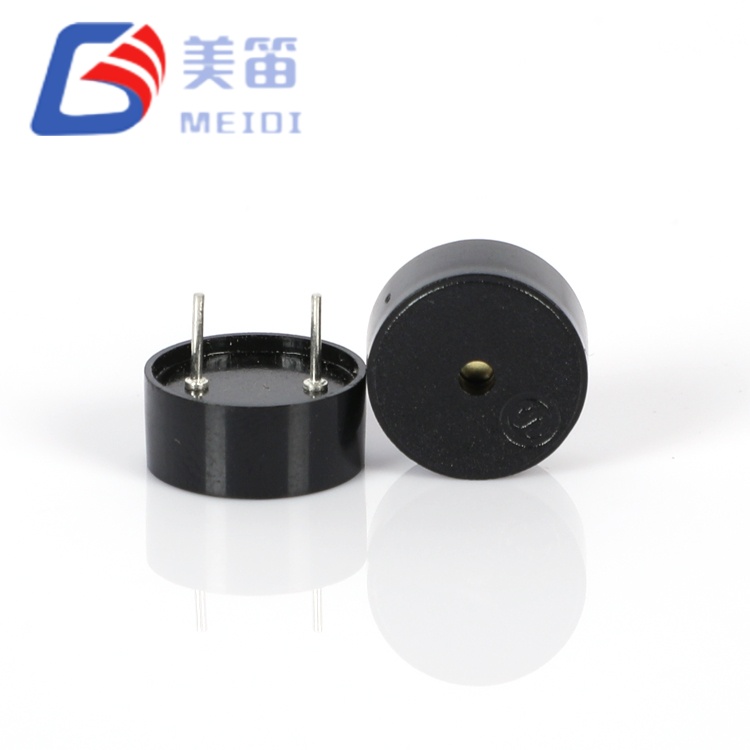

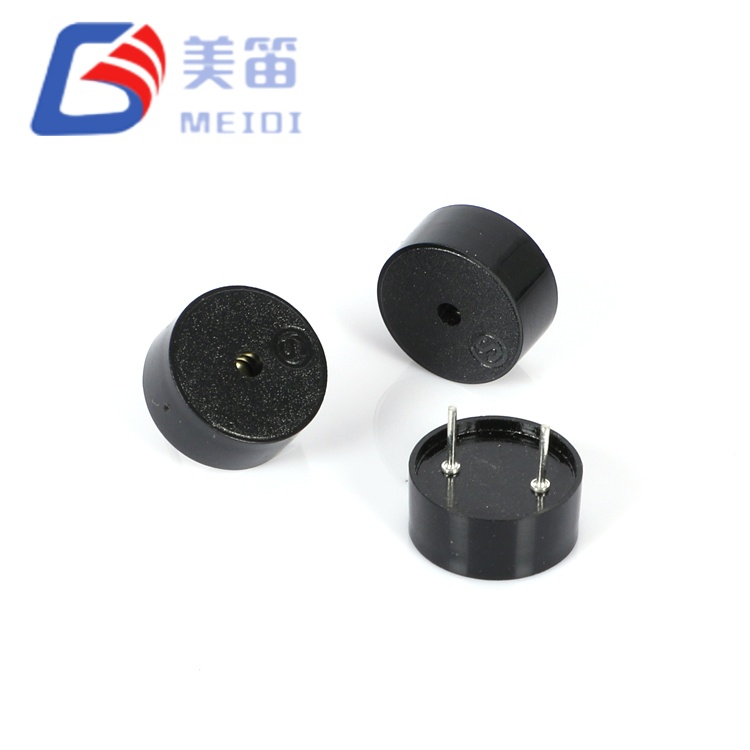

Fjederbelastet piezoelektrisk passiv summer med Pogo-stift

Den fjederbelastede piezoelektriske passive summer med Pogo-stift er en piezoelektrisk passiv summer med gennemgående huller, der er konstrueret til applikationer, hvor frigang til PCB z-aksen er den primære mekaniske begrænsning. Med en højde på kun 5,5 mm og 0,60 g tilbyder den det samme akustiske output (83-86 dB ved 4000 Hz) som højere 7,0 mm-varianter, mens det passer ind i under-6 mm samlede samlingskonvolutter - inklusive PCB-tykkelse, loddesamlinger og husfrigang.

Fremstillet i MEIDIs ISO-9001-certificerede Jiangsu-anlæg, udnytter denne komponent en præcist indstillet keramisk membran og optimeret indre hulrum for at opretholde resonanseffektivitet på trods af den reducerede højde. Dens 1–30V ultra-brede driftsområde eliminerer behovet for spændingsspecifikke SKU'er, hvilket forenkler styklistestyring på tværs af 3,3V, 5V, 12V og 24V produktlinjer. Med et målt strømforbrug på kun 0,63-0,78mA ved 5Vp-p leverer den en 40-til-60× reduktion i strømforbruget sammenlignet med elektromagnetiske alternativer, hvilket gør den ideel til batteridrevne wearables, bærbart medicinsk udstyr og IoT-sensorer.

Kerntekniske fordele

5,5 mm ultraslank profil – 21 % højdereduktion sammenlignet med 7,0 mm alternativer; muliggør under-6 mm samlede z-akse-samlinger inklusive PCB og lodning

Akustisk ydeevneparitet – 83–86dB ved 4000Hz matcher tykkere varianter; ingen SPL-straf for slank formfaktor

1–30V ultrabredt driftsområde – enkelt SKU erstatter spændingsspecifikke summer på tværs af 3,3V, 5V, 12V og 24V systemer

12nF kapacitiv belastning – direkte MCU GPIO-drev i de fleste applikationer; lidt højere kapacitans end 10nF varianter for marginalt højere output ved samme spænding

0,60 g ultralet masse – 9 % lettere end 0,66 g alternativer; minimerer inertibelastning i bærbare og bærbare designs

Gennemgående polariseret montering – mekanisk fastholdelse og polaritetsbeskyttelse i industri- og bilinstallationer

Anvendelsesmiljøer – hvor højden betyder noget

Bærbare sundhedsenheder – fitnesstracker-måladvarsler, smartwatch-notifikationstoner og hørbare enhedsparringsklokker, hvor 6 mm total tykkelse er grænsen for bærbar

Ultratynde IoT-sensorknuder – miljøtærskeladvarsler, sabotageadvarsler og forbindelsesstatustoner i en samlet enhedstykkelse på under 10 mm

Bærbare medicinske instrumenter – digitale termometer feberalarmer, pulsoximeter grænsetoner og bærbare EKG-afslutningsbip i enheder i lommestørrelse

Smartkort- og tokenenheder – transaktionsbekræftelsestoner, PIN-indtastningsfeedback og advarsler om lavt batteriniveau i sikkerhedsenheder med kreditkortformfaktor

Automotive 12V/24V indvendige moduler – selepåmindelser, nøgle-i-tændingsklokke og diagnostisk værktøjsfeedback uden spændingsregulator overhead

Industrielle 24V kontrolpaneler – fejlindikation, cyklusafslutningstoner og grænseafbryderadvarsler i PLC- og relæ-logiske systemer

Manufacturing Excellence – Kvalitetssikring fra MEIDI

MEIDI producerer HNR-1255 PA5.0 på dedikerede piezoelektriske samlebånd med automatiseret keramisk presning, elektrodebrænding og husindkapsling. Vores Jiangsu-produktionsbase opererer under ISO 9001:2015 kvalitetsstyring med statistisk proceskontrol på alle trin - fra råmaterialeinspektion til endelig akustisk verifikation.

Hvert produktionsparti gennemgår en omfattende kvalificering:

Kapacitans 100% test – 12nF ±40% verifikation ved 1kHz; målt område 11,7–14,2nF sikrer ensartet drivermatchning

Resonansfrekvenssampling – 4000Hz ±12,5% statistisk verifikation; typisk måleområde 3900–4080Hz

SPL batchverifikation – ≥80dB minimum ved 5Vp‑p, 4000Hz; prøveområde 83–86dB bekræfter akustisk konsistens

Validering af strømforbrug – ≤10mA maksimum; målt 0,63–0,78mA bekræfter effektivitet under milliampere

Højtemperaturopbevaring – 48 timer ved +80±2℃; parametergendannelse efter 2 timers omgivelsesstabilisering

Lagring ved lav temperatur – 48 timer ved -30±2℃; verificeret aktivering ved minimum 1V

Termisk chok-cyklus – 5 cyklusser mellem -30 ℃ og +80 ℃ med 30-minutters pause pr.

Mekanisk spændingsvalidering – sinusformet vibration (10–55 Hz, 1,0 mm amplitude, XYZ-akser, 0,5 timer kumulativ) og 75 cm frit fald på 10 mm hårdttræ (3 stød)

Fugtmodstand – 48 timer ved 50±5℃ / 90–95 % relativ luftfugtighed efterfulgt af 2-timers genopretning og elektrisk karakterisering

Loddevarmemodstand – 250±5 ℃ i 10±0,5 sekunder med 2,0 mm legems-til-loddeafstand

Alle komponenter er RoHS-, REACH- og UL94 V-0-kompatible. Partikodemærkninger på hver enhed muliggør 10 års sporbarhed til produktionsdato, testdata og råvarecertifikater.

Engineering FAQ – Praktisk indsigt for designere

Spørgsmål 1: Hvordan påvirker 5,5 mm højden akustisk output sammenlignet med 7,0 mm HNR-1207 PA6.5?

Akustisk output er tilsvarende. Begge modeller leverer 83–86dB ved 4000Hz og 5Vp‑p. HNR-1255 PA5.0 opnår dette gennem optimeret indre hulrumsgeometri og justering af keramiske elementer, der bibeholder resonanseffektiviteten på trods af den reducerede højde. Afvejningen er en lidt højere kapacitans (12nF vs. 10nF) og marginalt øget strømforbrug (0,63-0,78mA vs. 0,45-0,54mA) - begge stadig sub-milliampere og ubetydelige i praksis. For design, hvor 7,0 mm passer, fungerer begge modeller identisk. For under-6 mm z-akse begrænsninger er kun 5,5 mm varianten kvalificeret.

Q2: Kan HNR-1255 PA5.0 erstatte HNR-1207 PA6.5 i et eksisterende design uden kredsløbsændring?

Ja, med mindre bekræftelse. Begge deler identisk 12,5 mm diameter, 1–30V rækkevidde, 4000Hz resonans og stiftkonfiguration med gennemgående hul. Kapacitansen på 12 nF (i forhold til 10 nF) øger drevstrømmen med ca. 20 % ved samme spænding og frekvens – typisk fra 0,5 mA til 0,6 mA. Dette er godt inden for kapaciteten af ​​enhver MCU GPIO eller driverkredsløb, der allerede er designet til HNR-1207. Bekræft PCB-udbevaringszoner: 5,5 mm-højden kan reducere den nødvendige z-akseafstand, hvilket potentielt tillader tættere komponentstabling over summeren.

Q3: Hvad er minimumsdrevspændingen for hørbar udgang i et 3,3V møntcelledesign?

Cirka 1,5–2,0Vp‑p producerer svagt, men mærkbart output i stille omgivelser. Forvent 70-75dB ved 3,3Vp-p og 4000Hz – tilstrækkeligt til nærhedsadvarsler, knapfeedback og statustoner i forbrugerenheder. ≥80dB-specifikationen er valideret ved 5Vp‑p; 3,3V drift giver proportionelt lavere SPL. For batterikritiske designs betyder det sub-milliampere-træk, at selv en CR2032-møntcelle (220mAh) holder 300.000+ timers intermitterende tonedrift.

Q4: Hvordan påvirker 12nF kapacitansen valg af driverkredsløb sammenlignet med 10nF alternativer?

Ved 4000Hz er den kapacitive reaktans ca. 3,3kΩ for 12nF (mod 4,0kΩ for 10nF). Denne marginalt højere belastningsstrøm er stadig et godt stykke inden for standard MCU GPIO-kildegrænser (typisk 8-20mA). For dedikerede piezo-driver-IC'er er 12nF-belastningen komfortabelt inden for specifikationerne. Den højere kapacitans kan faktisk være fordelagtig: Ved samme drivspænding overføres lidt mere energi til det keramiske element, hvilket bidrager til den akustiske udgangsparitet med højere varianter på trods af det reducerede hulrumsvolumen.

Spørgsmål 5: Er HNR-1255 PA5.0 velegnet til kontinuerlige 24V industrielle applikationer?

Ja, med passende drevkredsløbsdesign. Den kapacitive natur betyder, at strømmen forbliver selvbegrænsende ved reaktans - cirka 1,8mA RMS ved 24Vp-p og 4000Hz. Imidlertid anbefales en seriedæmpningsmodstand (100–330Ω) for at undertrykke ringning og beskytte den drivende transistor mod reaktive belastningstransienter. Sørg for, at drevkredsløbet modstår 24V-niveauer; standard 3,3V eller 5V MCU-ben kræver en niveauskiftende MOSFET eller optokobler. For kontinuerlig tonedrift giver det ubetydelige strømforbrug minimal driveropvarmning selv ved 24V.

Q6: Kan denne summer bruges i miljøer med høj luftfugtighed, såsom marine eller udendørs applikationer?

Standard HNR-1255 PA5.0 er ikke hermetisk forseglet og er klassificeret til 90–95 % RH ikke-kondenserende miljøer i henhold til fugtmodstandstesten (48 timer ved 50 °C / 95 % RH). Til kontinuerlig udendørs eller marin eksponering tilbyder MEIDI konform belægning eller indkapsling som en tilpasset mulighed. Kontakt vores ingeniørteam for at diskutere krav til beskyttelse mod indtrængen og tilgængelige modifikationer.
