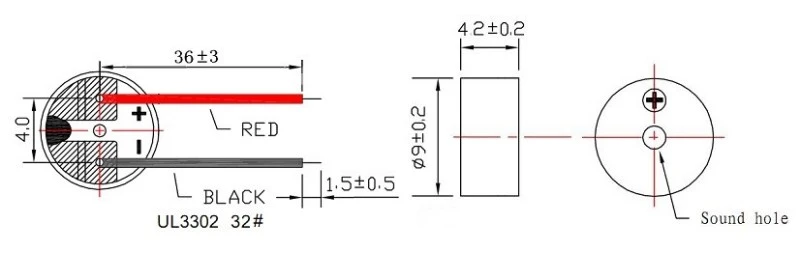

9 mm × 4,2 mm overflademonteret fodaftryk til PCB-samlinger
2730Hz resonansfrekvens til tonegenerering med eksternt drev
16Ω lav spoleimpedans til 3,3V mikrocontroller GPIO-grænseflade
Min. 85dB lydtryk ved 10 cm ved 3Vo-p, 2730Hz, 50% duty cycle
Sort LCP-hus med termisk stabilitet for blyfri reflow-profiler
2-4Vo-p driftsområde for 3,3V logiske forsyningsniveauer

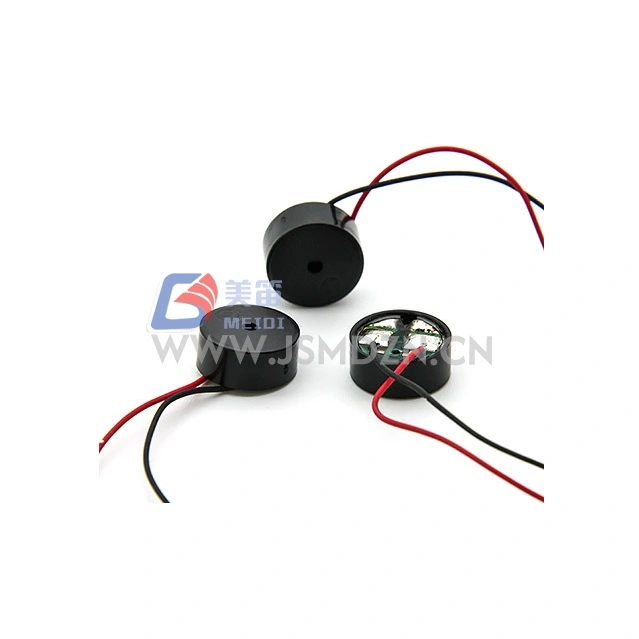

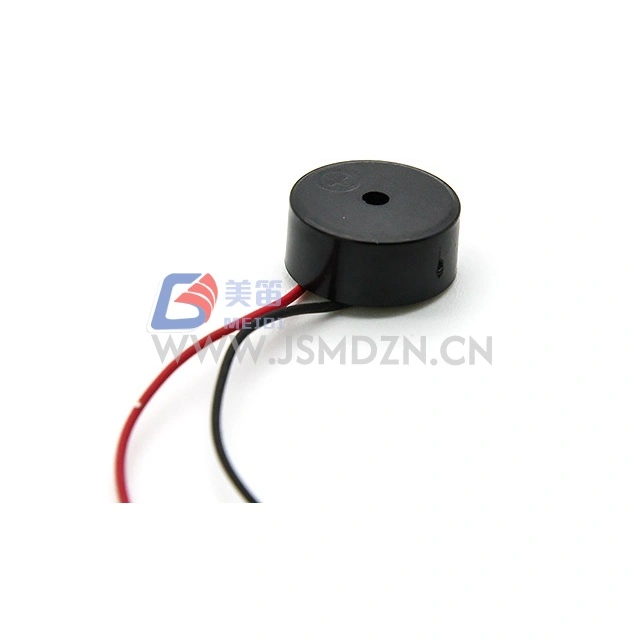

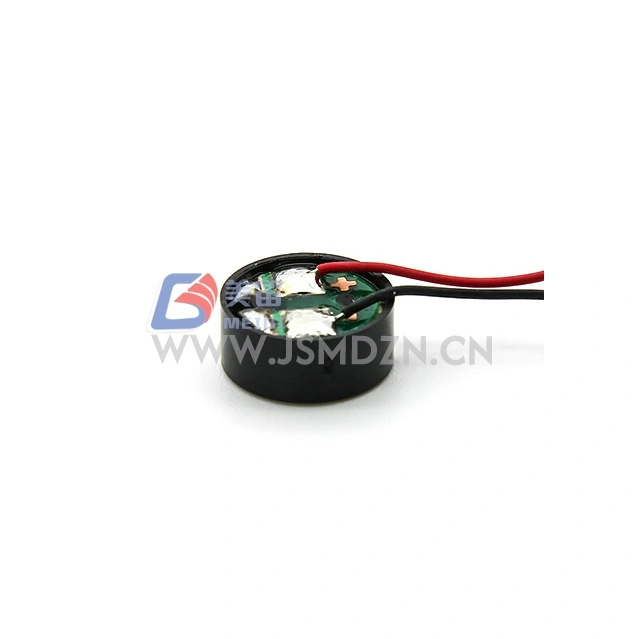

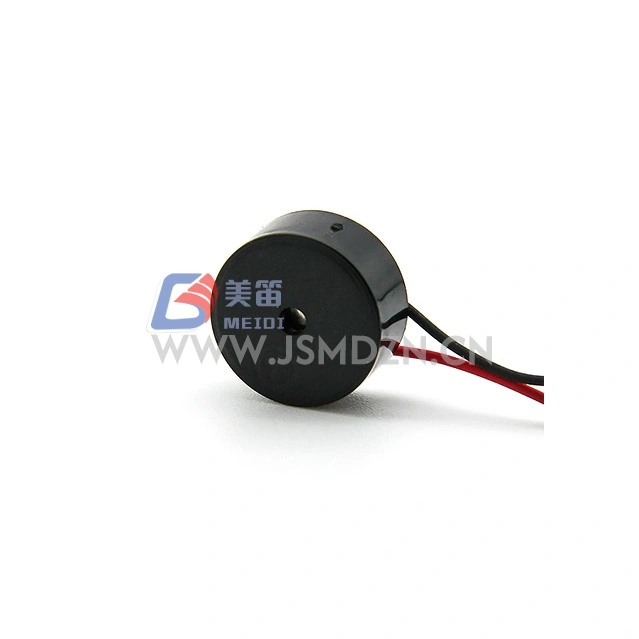

MEIDI HN-9042W 9x4,2 mm SMD Electromagnetic Passive Buzzer er en overflademonteret elektromagnetisk passiv summer i en 9 mm × 4,2 mm pakke til 3,3V digitale systemer. 2730Hz resonansfrekvensen leverer en tone, der er egnet til brugerfeedback, alarmindikation og systemstatusalarm i kompakte elektroniske enheder.
Med en nominel spænding på 3Vo-p og 2-4Vo-p driftsspændvidde flugter HN-9042W med standard 3,3V logiske skinner. 16Ω spolemodstanden muliggør drevevaluering fra egnede mikrocontrollerporte. Det sorte LCP-hus giver dimensionsfastholdelse ved forhøjede reflow-temperaturer.
Kontakt MEIDI for at få hjælp til krydsreference ved migrering fra alternative 3V SMD buzzer-produkter.
3,3V-optimeret design --- 3Vo-p-klassificering med 2-4Vo-p-område til integration med lavspændingslogikforsyninger
16Ω spoleimpedans --- lav modstand til evaluering med direkte GPIO-drev; verificere portstrømsklassificeringen for kontinuerlig drift
2730Hz resonansfrekvens --- ekstern firkantbølge excitation ved nominel frekvens producerer akustisk output; DC-spænding vil ikke generere lyd
Høj SPL i kompakt pakke --- Min. 85dB ved 10 cm under 3Vo-p, 2730Hz, 50 % duty cycle drive-forhold
LCP-husmateriale --- sort flydende krystal polymerhus bevarer dimensionsstabilitet under overflademonterede reflow-forhold
Letvægtskonstruktion --- cirka 1,0 g pr. enhed
| Parameter | Værdi | Testbetingelser |
| Produkttype | Elektromagnetisk passiv summer | --- |
| Nominel spænding | 3Vo-s | Resonansfrekvensreference |
| Driftsspænding | 2-4Vo-s | Køresignalspids |
| Nominel strøm | Maks. 80mA | Ved 2730Hz, 50% drift, 3Vo-p firkantbølge |

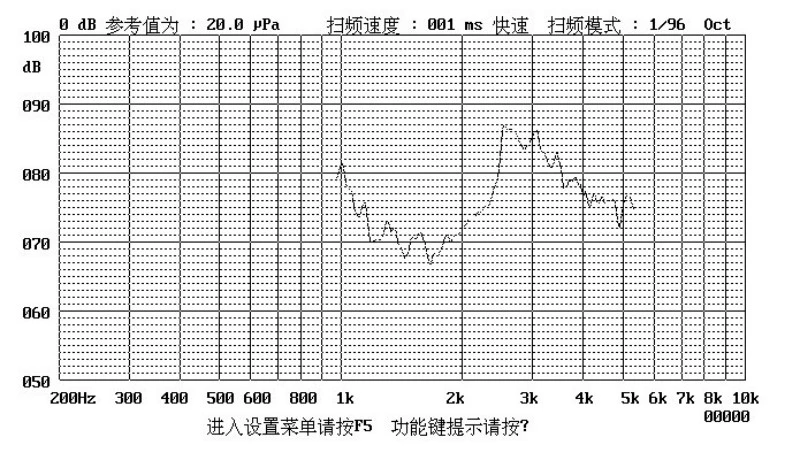

| Lydtrykniveau | Min. 85dB | Ved 2730Hz, 50% drift, 3Vo-p, 10cm |
| Spole modstand | 16 ± 3Ω | --- |
| Resonansfrekvens | 2730 Hz | Ved nominel spænding |
| Driftstemperatur | -20℃ ~ +70℃ | --- |
| Opbevaringstemperatur | -30℃ ~ +80℃ | --- |
| Nettovægt | Ca. 1,0 g | --- |
| Husmateriale | Sort LCP | --- |
| Miljøbeskyttelse | RoHS | --- |

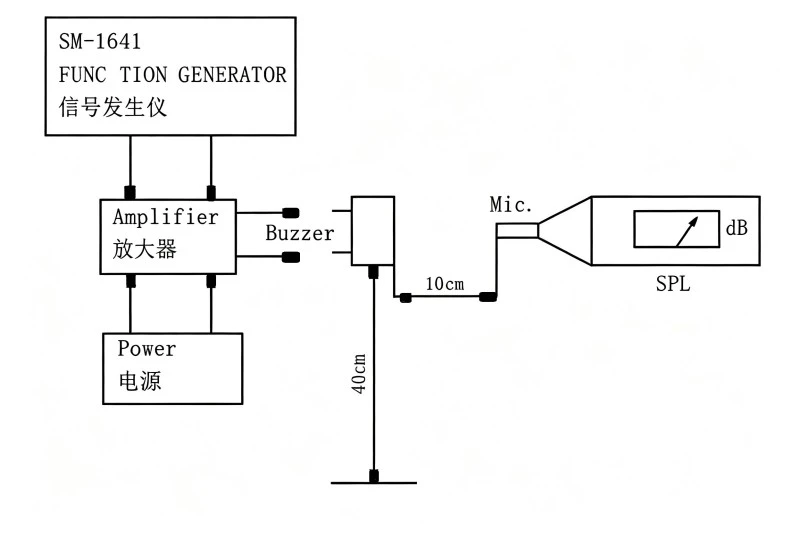

Standard testbetingelser: Temperatur 25±3℃, luftfugtighed 60±10% relativ fugtighed, tryk 860-1060hPa
Batteridrevne IoT-sensornoder og trådløse moduler, der kræver 3,3V-kompatible hørbare alarmer
Indlejrede udviklingstavler og evalueringssæt til tonegenerering og brugerinteraktionsfeedback
Lavspændings industrielle kontrolmoduler med 3,3V I/O udvidelseskort til status og fejlmelding
Smart måling og energiovervågningsenheder til sabotage- og tærskelalarmstoner
Forbrugerelektronik fjernbetjeninger og håndholdte perifere enheder til bekræftelseslyde for knaptryk
3D-printer-controllertavler og CNC-maskine-grænseflader for fuldført drift og fejltilstandsalarmer
| Designkrav | HN-9042W fordel |
| 3,3V systemintegration | 3Vo-p rating for standard logiske skinner |
| Direkte GPIO-drevevaluering | 16Ω-spole tillader indledende prototyping uden eksterne driverkomponenter på porte, der er i stand til |
| Høj temperatur reflow kompatibilitet | LCP-hus modstår deformation under blyfri loddespidstemperaturer |
| Kompakt akustisk udgang | Min. 85dB SPL fra 9 mm × 4,2 mm pakke |
| Lavspændingsfleksibilitet | 2-4Vo-p rækkevidde rummer Li-ion batteri afladningskurver og regulerede 3,3V forsyninger |
MEIDI fremstiller HN-9042W med kvalitetskontrolprocesser, herunder verifikation af indgående materiale, dimensionsinspektion i processen og afsluttende elektrisk test under standardforhold på 25±3℃, 60±10% RH og 860-1060hPa. LCP-husmaterialeegenskaber verificeres for dimensionsstabilitet før samling.
Efter nogen af følgende tests skal produktet opfylde acceptkriterierne: ingen defekter eller forringelse af udseende og elektriske egenskaber (undtagen SPL); SPL må ikke falde med mere end 10dB fra minimums-SPL angivet i databladet.
| Test vare | Testbetingelser |
| Livsprøve | 25±10℃, nominel spænding, 1/2 duty resonansfrekvens firkantbølge, 96 timer |
| Høj temperatur test | +80 ℃ opbevaring i 96 timer, genvind ved stuetemperatur i 3 timer før test |
| Lav temperatur test | -40℃ opbevaring i 96 timer, restituér ved stuetemperatur i 3 timer før test |
| Fugtighedstest | +40±3℃, 90%–95% RH, 48 timer, restituerer ved stuetemperatur i 6 timer før test |
| Termisk stødtest | 70℃ 2 timer → -20℃ 2 timer (1 cyklus), interval 1 time mellem cyklusser, i alt 10 cyklusser |
| Drop Test | Standardemballage, alle 6 sider og 3 kanter, falder fra 1,2 meters højde på tykt træplade |
| Vibrationstest | 1000 cyklusser/min, amplitude 1,5 mm, 1 time pr. akse, 3 akser i alt |
Forsigtig: Undgå at fremmedlegemer trænger ind i produktet, herunder magnetiske materialer, vandopløselige materialer og ætsende gasser, da disse vil påvirke produktets elektriske ydeevne.
1. Hvad er den praktiske forskel mellem LCP- og Noryl-husmaterialer til SMD-brummere?
LCP udviser højere varmeafbøjningstemperatur og lavere fugtabsorption end Noryl, hvilket giver forbedret dimensionsstabilitet under blyfri reflowlodning og i fugtige driftsmiljøer. Til applikationer, hvor reflow-spidstemperaturer overstiger standardprofiler, eller hvor fugtfølsomhed er et problem, tilbyder LCP-hus fordele.
2. Kan HN-9042W fungere fra en 5V forsyning med en seriemodstand?
Den nominelle spænding er 3Vo-p med et driftsområde på 2-4Vo-p. Drift ved 5Vo-p overstiger den maksimale driftsspænding og kan resultere i for høj spolestrøm, overophedning eller permanent skade. Hvis der kun er en 5V-forsyning tilgængelig, skal du bruge en spændingsdeler eller seriemodstand til at begrænse spolespændingen til inden for 4Vo-p maksimum, idet der tages højde for 16Ω spolemodstanden og drivermætningsspændingen.
3. Hvordan verificerer jeg, om min mikrocontroller GPIO kan drive denne buzzer direkte?

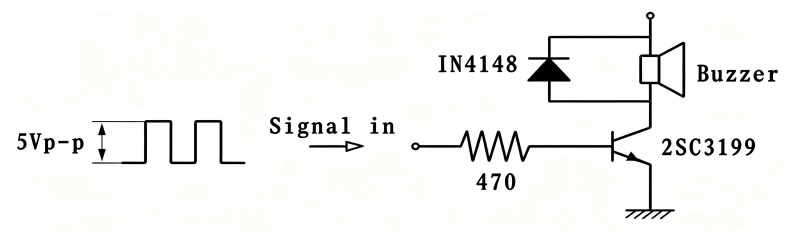

Tjek dit mikrocontrollerdatablad for absolut maksimal strøm pr. GPIO-pin og samlede portstrømgrænser. HN-9042W trækker op til 80mA ved 3Vo-p. Mange 3,3V mikrocontrollere begrænser GPIO-strømmen til 8-25mA pr. pin. Overskridelse af disse grænser risikerer havneskade eller reduceret levetid. Til produktionsdesign er en ekstern transistordriver den anbefalede tilgang.
4. Hvilken driftscyklusvariation er acceptabel, mens acceptabel SPL opretholdes?
Databladet specificerer 50 % duty cycle for nominel SPL-måling. Små afvigelser fra 50% vil give mindre SPL variation. Betydelig afvigelse i retning af meget lave eller meget høje arbejdscyklusser reducerer den gennemsnitlige spolestrøm og tilsvarende akustisk output. For ensartet ydeevne skal du opretholde 50 % arbejdscyklus ved 2730 Hz.
5. Tilbyder MEIDI tape-and-reel emballage til automatiseret montage?
Kontakt MEIDI for pakkemuligheder, herunder tape-og-rulle-specifikationer, spolemængder og leder/trailer-konfigurationer til dine pick-and-place udstyrskrav.
Kontakt MEIDI Applications Engineering for tekniske datablade, reflow-loddeprofiler, GPIO-drevapplikationsnotater eller OEM-konfigurationsdiskussion.
