4218 Aktiv piezoelektrisk summer

HND-4218 er en aktiv piezoelektrisk buzzer med en diameter på 42 mm med et indbygget oscillationskredsløb, anbragt i et sort ABS kabinet. Påføring af en jævnspænding inden for 3V til 24V området direkte genererer en nominel 2800Hz hørbar tone, hvilket eliminerer behovet for en ekstern signalkilde. Dens større udstrålende overflade, sammenlignet med 23 mm-klasse summer, bidrager til et lydtryk niveau på mindst 90dB ved 10 cm under nominelle køreforhold. Denne gennemgående komponent er almindeligvis valgt til industrielle kontrolpaneler, advarselsindikatorer til biler, medicinsk udstyr alarmer og sikkerhedssystemer, hvor der kræves en høj, konsekvent tone.

Indbygget oscillationskredsløb — DC-spænding påført direkte producerer hørbart output

12 VDC nominel, 3–24 VDC driftsområde

8 mA strømforbrug pr. specifikation

2800 ± 500 Hz resonansfrekvens

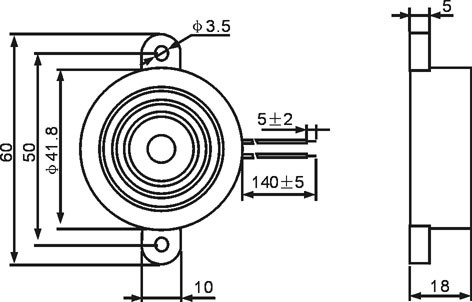

42 × 18 mm ABS-hus, gennemgående montering

Nøglefunktioner

Integreret drevkredsløb — accepterer jævnspænding direkte og udsender en 2800Hz tone uden eksterne oscillatorkomponenter

42 mm membran anbragt i et stift ABS-hus — giver et større effektivt udstrålingsområde end typiske 23 mm summer, der understøtter højere lydoutput ved åben montering

Bredt forsyningsområde — fungerer fra 3V til 24V DC, velegnet til både batteridrevne og industrielle spændingsskinnedesign

Kompatibel med bølgelodning (260°C) og manuel lodning (350°C), op til 2-3 termisk cyklusser pr. specifikation

Typiske applikationer

Industrielle kontrolpaneler og maskinstatusindikatorer

Lydadvarsler til biler (påmindelser om sikkerhedsseler, advarsler om parkeringssensorer)

Alarmer til medicinsk udstyr (patientmonitorer, infusionspumper)

Sikkerhedssystemer og alarmer

UPS (Uninterruptible Power Supply) fejlindikatorer

Offentlige informationsdisplays og kiosklydsignaler

Forholdsregler

1. Anvend kun inden for 3–24 VDC-området. Spændinger uden for dette område kan beskadige den interne oscillator eller piezo-element.

2. Denne summer er ikke forseglet. Undgå at vand, flusmiddelrester eller klæbemiddel trænger ind gennem lyden port, som kan ændre frekvensen og reducere output.

3. Langvarig udsættelse for ætsende gasser (f.eks. H₂S, SO₂) eller høj luftfugtighed kan nedbryde messingsubstrat og elektrodeforbindelser.

4. Lydtryksniveauet afhænger af forsyningsspænding og kildestrømkapacitet. Bekræft det dit kørekredsløb kan levere tilstrækkelig strøm under belastning.

5. Hold den forreste akustiske port fri af forhindringer. Selv delvis blokering vil reducere SPL og skifte den opfattede frekvens.

6. Opbevares i original udtørret emballage for at forhindre fugtoptagelse og oxidering af stifter før lodning.

FAQ

1. Kræver HND-4218 et eksternt oscillatorkredsløb?

Nej. 4218 Active Piezoelectric Buzzer er en aktiv piezoelektrisk summer med et indbygget oscillationskredsløb. Påføring af en jævnspænding inden for det nominelle område frembringer en hørbar 2800Hz tone direkte.

2. Hvad er minimumsspændingen, ved hvilken summeren vil fungere pålideligt?

Det specificerede driftsspændingsområde er 3VDC til 24VDC. Enheden vil fungere ved 3VDC; dog stiger lydtrykniveauet med påført spænding. Til lavspændingsydelse kurver, kontakt MEIDI for applikationskarakteriseringsdata.

3. Kan denne summer bruges udendørs eller i miljøer med høj luftfugtighed?

HND-4218 har en åben struktur og er ikke designet til vandtæt eller høj luftfugtighed applikationer. Udsættelse for fugt, kondens eller ætsende atmosfærer kan forårsage præstationsforskydning. For miljøbeskyttede installationer, gennemgå ansøgningsnoter eller konsulter MEIDI for alternative tætningsmuligheder.

4. Hvilken loddemetode anbefales til denne buzzer med gennemgående hul?

Bølgelodning ved 260°C i 4-6 sekunder er den anbefalede metode til volumenproduktion. Manuel lodning ved 350°C i 2-5 sekunder er også acceptabel. Begræns termisk eksponering til 2–3 cyklusser som specificeret for at undgå deformation af huset.

5. Er udgangsfrekvensen fast, eller varierer den med spændingen?

Den interne oscillator opretholder en stabil frekvens i nærheden af 2800Hz over hele driften spændingsområde. Mens SPL varierer med spænding og belastning, er frekvensforskydningen minimal inden for det angivne forsyningsområde.

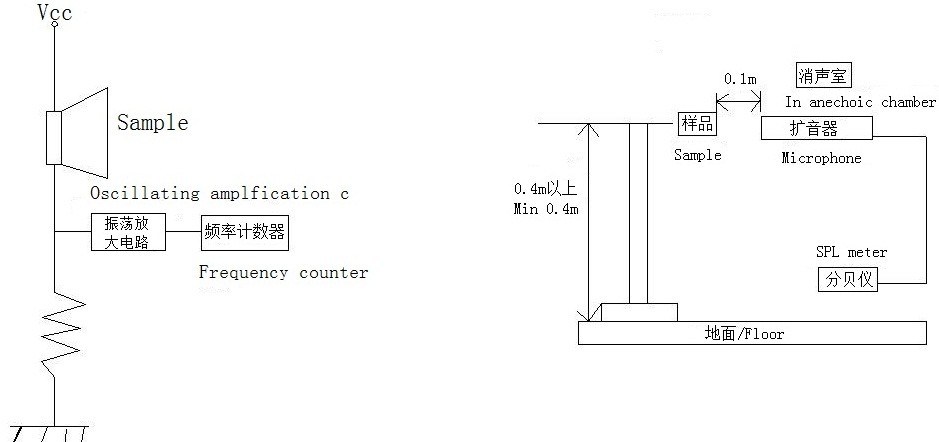

6. Hvorfor bruger testprotokollen en 12Vp‑p firkantbølge til en aktiv buzzer?

12Vp‑p firkantbølgen ved 2800Hz er standardkarakteriseringsbetingelsen for specifikationskonsistens. HND-4218 er klassificeret til 12VDC-drift med intern drev; DC-ydelsesdata er tilgængelige efter anmodning.

Teknisk forespørgsel

For at anmode om det fulde datablad, mekaniske tegninger, SPL frekvensresponskurver, eller pålidelighedstestdata for HND-4218, kontakt MEIDI med din ansøgning krav. Teknisk support svarer typisk inden for en hverdag.
