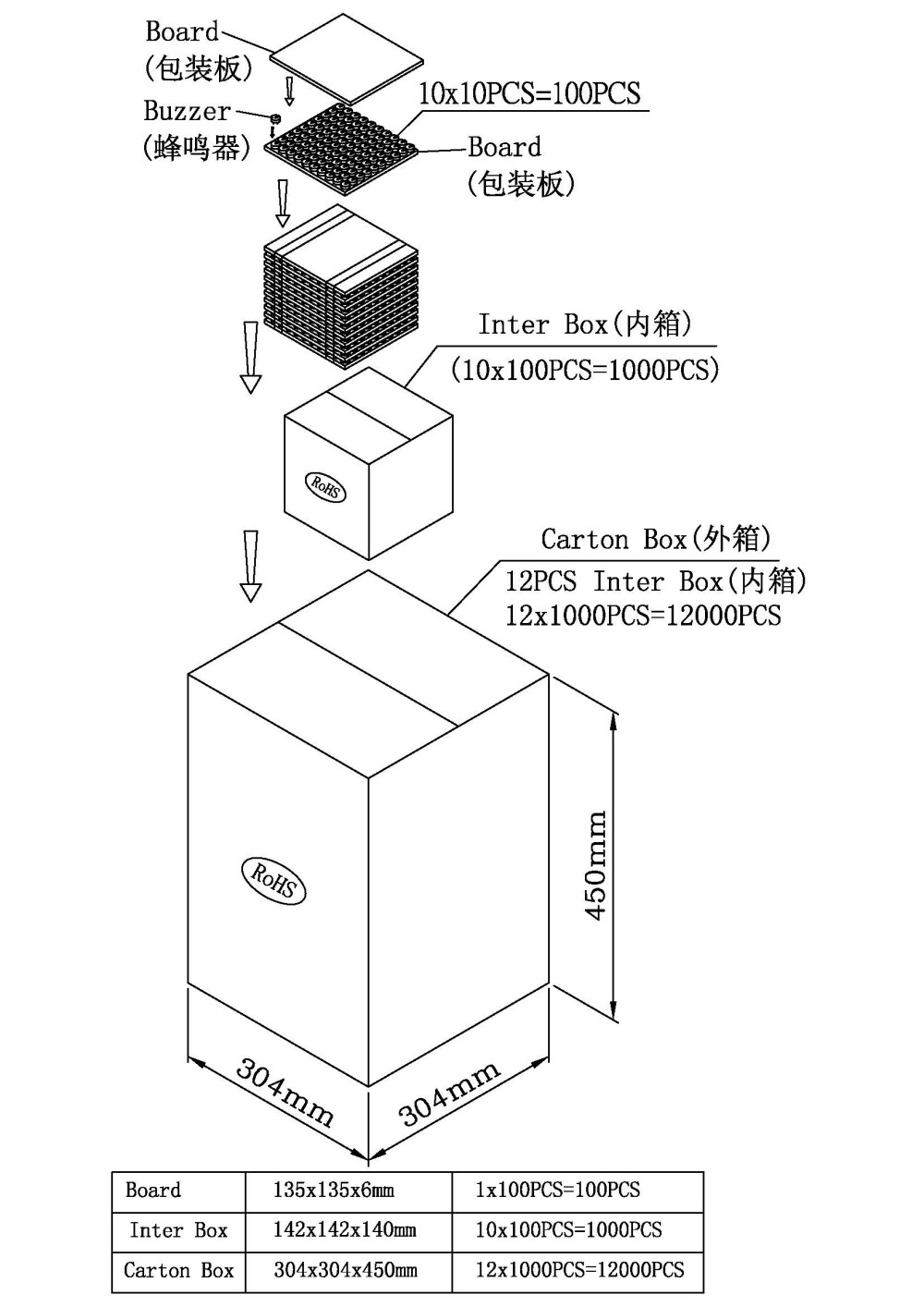

Piezoelektrisk passiv summer med fjederbelastede Pogo-stifter

Den HNR-1207 PA6.5 Piezoelektriske Passive Buzzer med fjederbelastede Pogo-stifter er en piezoelektrisk passiv buzzer med gennemgående huller, der er udviklet til batteridrevne og energi-høstende systemer, hvor hver mikroampere påvirker driftstiden. Ved at forbruger en målt 0,45-0,54mA ved 5Vp‑p (4000Hz), leverer denne komponent ≥80dB SPL med mindre end en tiendedel af strømmen af ​​typiske elektromagnetiske aktive summer, hvilket væsentligt forlænger batterilevetiden i bærbart medicinsk udstyr, bærbare skærme og trådløse sensorknudepunkter.

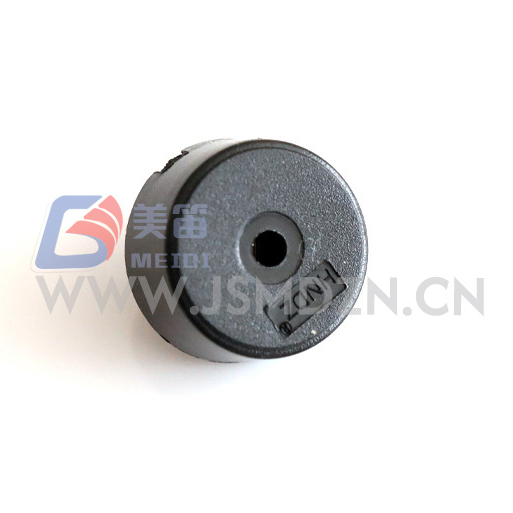

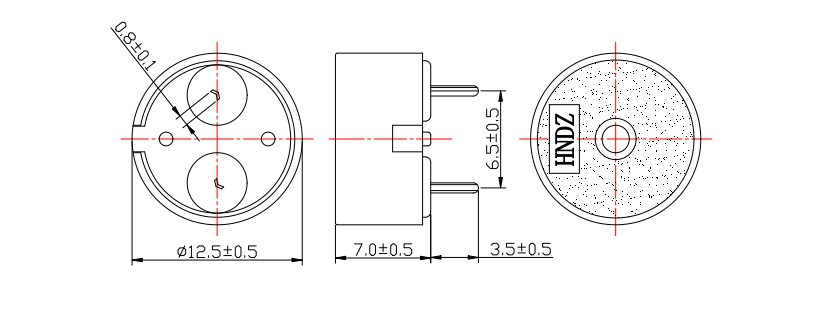

HNR-1207 PA6.5 er fremstillet på MEIDIs Jiangsu-anlæg og har en 12,5 mm piezoelektrisk keramisk membran i et 7,0 mm højt hus, der kun vejer 0,66 g. Dens kapacitive belastning (10nF nominel) muliggør direkte kørsel fra de fleste mikrocontroller GPIO-ben uden eksterne transistorer, mens 1-30V driftsområdet konsoliderer flere spændingsspecifikke SKU'er i en enkelt komponent til 3,3V, 5V, 12V og 24V systemer. Det sorte PBT-hus modstår bølgelodning ved 260°C og manuel efterbearbejdning ved 350°C, hvilket understøtter både automatiseret montage og reparation i marken.

Kerntekniske fordele

Sub-milliampere strømforbrug – målt 0,45-0,54mA ved nominelle forhold; væsentligt lavere forbrug end elektromagnetiske alternativer

1–30V ultrabredt driftsområde – enkelt SKU betjener 3,3V, 5V, 12V og 24V systemer uden spændingskonvertering

10nF kapacitiv belastning – direkte MCU GPIO-drev i de fleste applikationer; ingen ekstern transistor eller driver IC påkrævet

4000Hz sprød toneudgang – human-auditiv sweet-spot-frekvens med lav harmonisk forvrængning fra piezoelektrisk aktivering

0,66 g ultralet masse – minimal inertibelastning til bærbare, håndholdte og vibrationsfølsomme PCB-enheder

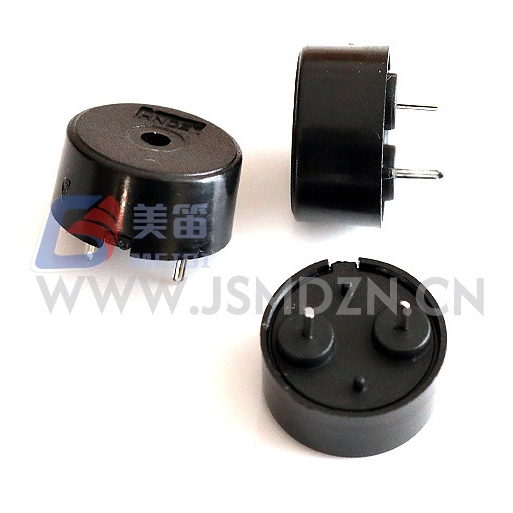

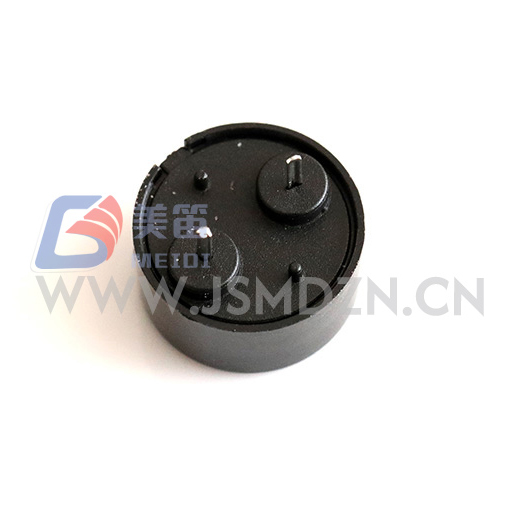

Gennemgående polariseret montering – mekanisk fastholdelse og polaritetsbeskyttelse i industri- og bilinstallationer

Produktionskvalitet og proceskontrol

MEIDI fremstiller HNR-1207 PA6.5 på dedikerede piezoelektriske samlebånd med automatiseret keramisk binding, elektrodeterminering og frekvenstuningstationer. Vores Jiangsu-produktionsbase følger ISO 9001 kvalitetsstyringsprotokoller med statistisk proceskontrol på hvert produktionstrin.

Hvert produktionsparti gennemgår en omfattende verifikation:

Kapacitans 100% test – 10nF ±40% verifikation ved 1kHz for drevkredsløbsmatchning; målt område 11,2–12,5nF i produktionsprøver

Resonansfrekvenssampling – 4000Hz ±12,5% statistisk verifikation; typisk måleområde 3900–4080Hz

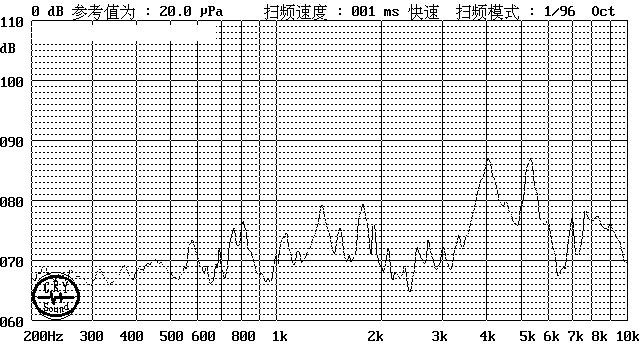

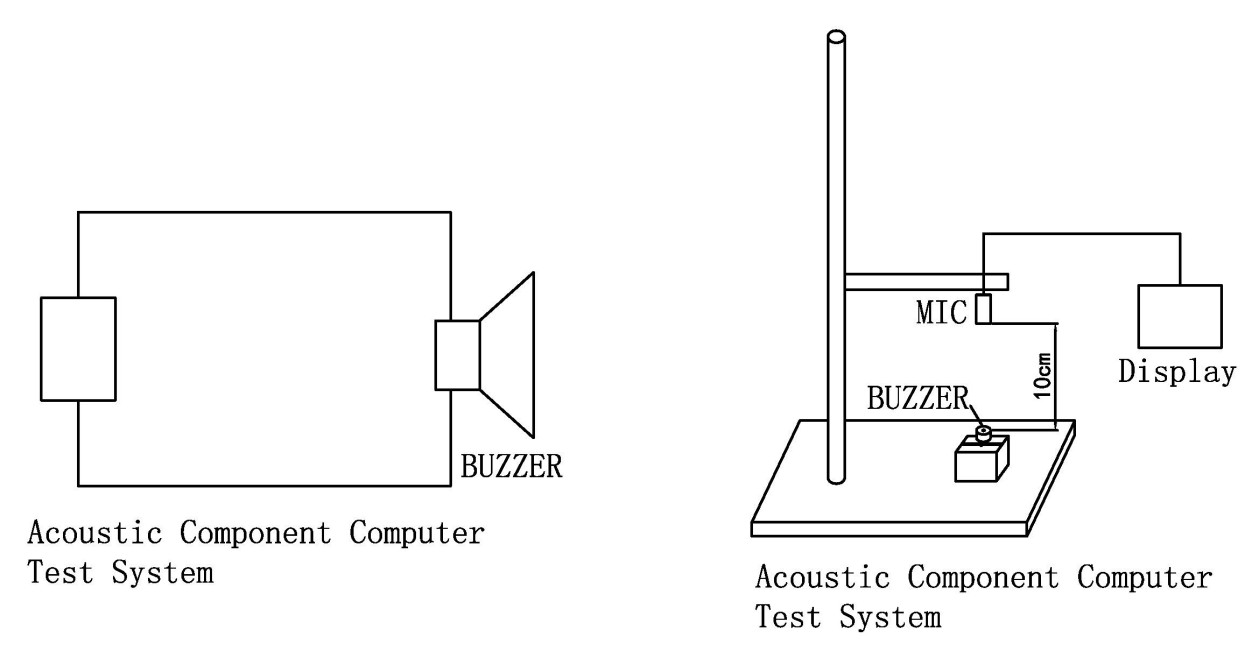

SPL batchverifikation – ≥80dB minimum ved 5Vp‑p, 4000Hz; målt prøveområde 83–86dB

Validering af strømforbrug – ≤10mA maksimum; målt 0,45–0,54mA bekræfter ydeevne under milliampere

Højtemperaturopbevaring – 48 timer ved +80±2℃ (opbevaringstest, fungerer ikke); parametergendannelse efter 2 timers omgivelsesstabilisering

Lagring ved lav temperatur – 48 timer ved -30±2℃; verificeret aktivering ved minimum 1V

Termisk chok-cyklus – 5 cyklusser mellem -30 ℃ og +80 ℃ med 30-minutters pause pr.

Mekanisk spændingsvalidering – sinusformet vibration (10–55 Hz, 1,0 mm amplitude, XYZ-akser, 0,5 timer kumulativ) og 75 cm frit fald på 10 mm hårdttræ (3 stød)

Fugtmodstand – 48 timer ved 50±5℃ / 90–95 % relativ luftfugtighed efterfulgt af 2-timers genopretning og elektrisk karakterisering

Loddevarmemodstand – 250±5 ℃ i 10±0,5 sekunder med 2,0 mm legems-til-loddeafstand

Tilgængelige certificeringer: RoHS, REACH og UL94 V-0 for PBT-huset. Lotkodemærkning på hver enhed muliggør 10 års sporbarhed til produktionsdato, testregistreringer og råmaterialebatcher.

Teknisk FAQ – Praktisk designvejledning

Q1: Kan HNR-1207 PA6.5 drives direkte fra en 3,3V mikrocontroller GPIO pin?

Ja, i de fleste tilfælde. Den 10nF kapacitive belastning trækker en estimeret 0,13mA RMS ved 3,3Vp‑p og 4000Hz - godt inden for 8-20mA-kapaciteten for standard MCU GPIO-ben. Ingen ekstern transistor eller driver IC er påkrævet. For maksimal SPL skal du køre ved 5Vp-p, hvis MCU'en understøtter 5V-tolerante ben eller opererer fra en 5V-skinne. Ved 3,3V er output hørbart for nærheds- og statusadvarsler, dog under 80dB specifikationstærsklen, som er valideret ved 5Vp-p.

Q2: Hvordan skalerer strømforbruget med spænding og frekvens?

Strømforbruget i en piezoelektrisk summer er primært kapacitivt: I ≈ 2πfCV. Ved konstant frekvens skalerer strømmen lineært med spændingen. Ved 10Vp‑p er den teoretiske strøm cirka 1,0mA; ved 24Vp‑p, cirka 2,4mA — stadig ubetydelig sammenlignet med elektromagnetiske alternativer. Frekvensfordobling (f.eks. 8000Hz) fordobler strøm ved konstant spænding. For batteribudgettering skal du antage worst-case 10nF kapacitans og måldrevspænding.

Q3: Hvad er den praktiske forskel mellem denne piezo-passive summer og en elektromagnetisk aktiv summer i et batteridrevet design?

HNR-1207 PA6.5 forbruger 0,45-0,54mA vs. 20-30mA for typiske 3V elektromagnetiske aktive summer - en reduktion på 40-60x. For en CR2032-møntcelle (220mAh) betyder dette betydeligt forlænget driftstid til intermitterende brug. Afvejningen er eksternt drevkredsløb: piezo-brummeren kræver en 4000Hz firkantbølge fra en PWM-stift eller oscillator, hvorimod den aktive summer kun behøver jævnspænding. For design med tilgængelige PWM-ressourcer er effektivitetsgevinsten betydelig.

Spørgsmål 4: Kan jeg variere drevfrekvensen for multitone- eller lydstyrkemodulerede alarmer?

Ja, inden for grænserne. Maksimal SPL forekommer ved 4000Hz resonansfrekvensen. Kørsel ved 3500Hz eller 4500Hz reducerer output med cirka 6-10dB. For flertonesekvenser frembringer frekvensmodulation inden for ±500Hz af resonans mærkbart forskellige toner, samtidig med at der opretholdes tilstrækkelig lydstyrke. Duty-cycle modulering (25%-75%) varierer opfattet volumen ved at justere den gennemsnitlige energilevering uden at ændre frekvens. Til melodiske eller musikalske applikationer skal du bemærke, at piezo-brummere har en smal båndbredde; komplekse bølgeformer vil ikke reproducere trofast.

Q5: Er HNR-1207 PA6.5 velegnet til 24V industrielle PLC-applikationer uden strømbegrænsende modstande?

Ja. Piezo-elementets kapacitive natur betyder, at strømmen er selvbegrænsende af reaktans, ikke modstand. Ved 24Vp‑p og 4000Hz forbliver den estimerede strøm under 1mA — der kræves ingen seriemodstand til strømbegrænsning. Imidlertid anbefales en seriemodstand på 100–330Ω for at dæmpe ringning og beskytte den drivende transistor mod reaktive belastningstransienter. Sørg for, at drevkredsløbet kan modstå 24V-niveauet; standard 3,3V eller 5V MCU-ben kræver en niveauskiftende transistor eller optokobler.

Q6: Hvad er det anbefalede PCB-layout for at minimere støjkobling?

Placer summeren væk fra high-di/dt switching noder (buck-konvertere, motordrivere) for at undgå kapacitiv kobling til det piezoelektriske element. Hold køresignalsporet kort, og læg det om muligt på et internt lag med et jordplan nedenunder. En 100Ω modstand i serie med GPIO-stiften, placeret tæt på MCU'en, reducerer ringning og EMI. Til ESD-beskyttelse kan en 1kΩ-seriemodstand og en lille kondensator (f.eks. 100pF) tilføjes til drivlinjen.
