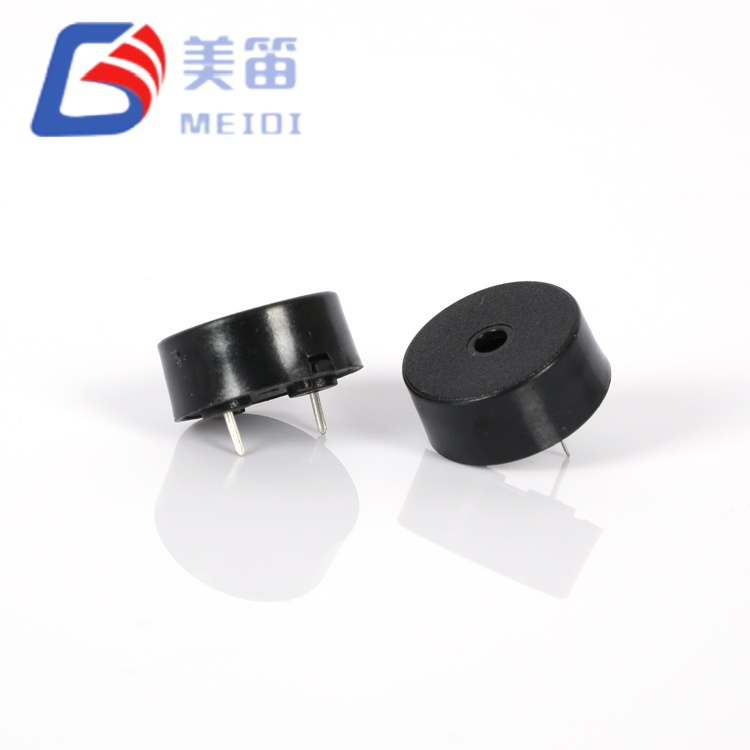

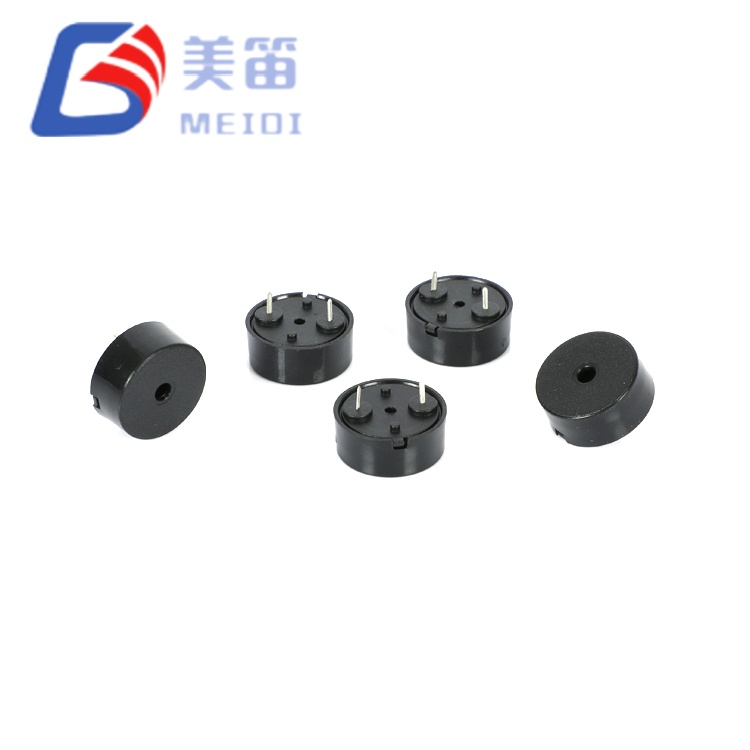

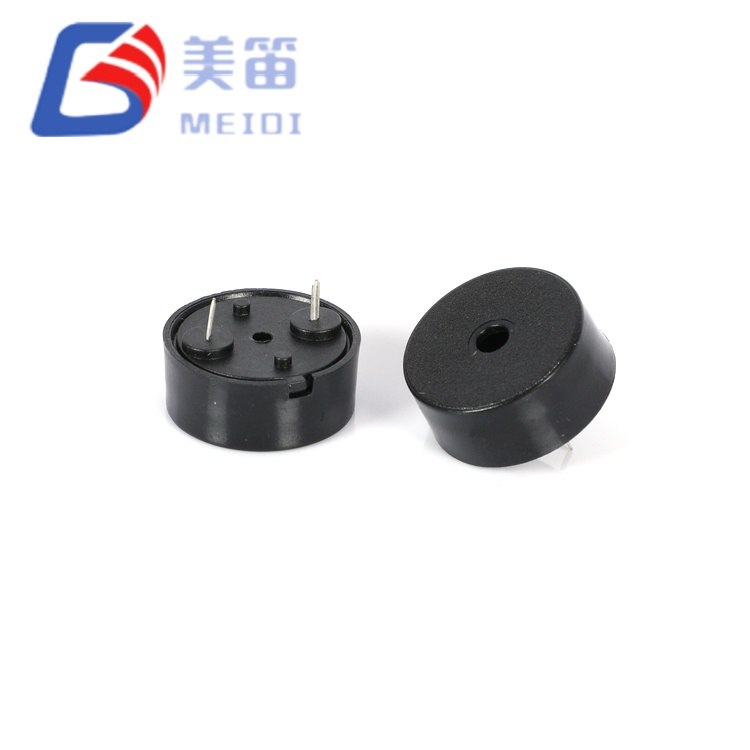

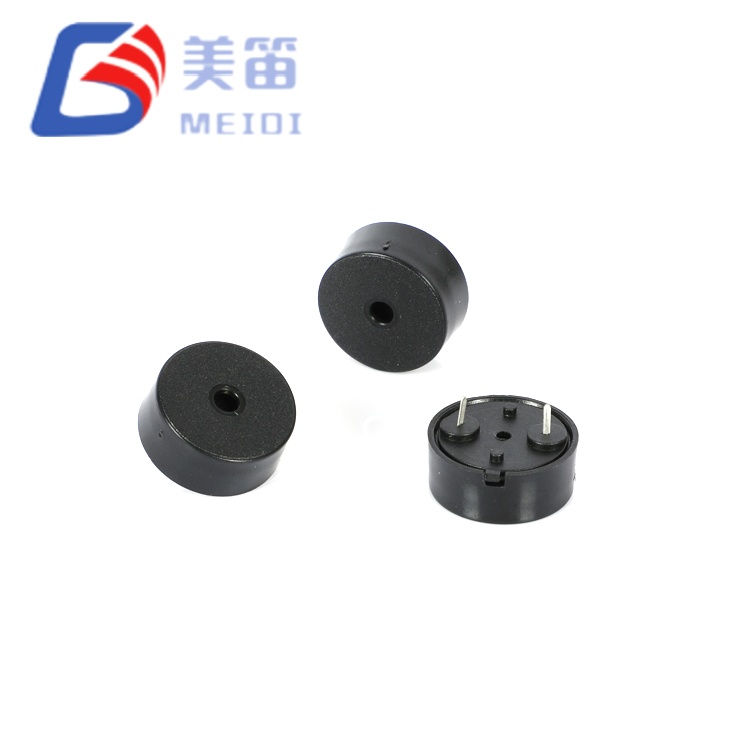

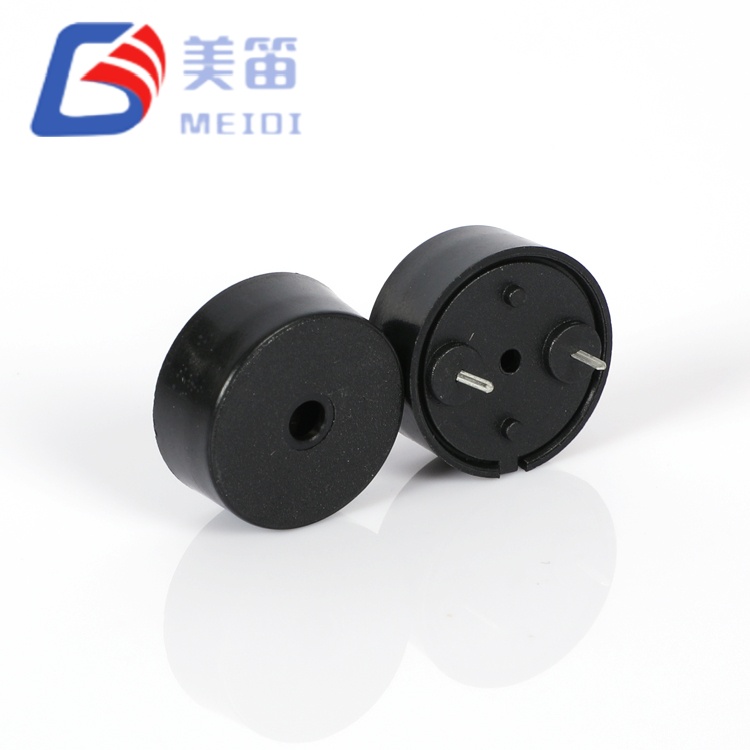

1707 Piezoelectric Passive Buzzer med Pogo Pin er en gennemhullet passiv lydgiver bygget til at acceptere en ekstern AC-drevsignal til tonegenerering. Det optager et fodaftryk på 17 mm i diameter med en højde på 7,5 mm, hvilket gør den velegnet til printkortlayout, hvor pladsen er moderat indskrænket. Med et nominelt drevniveau på 5Vp‑p ved 4000Hz leverer den en lyd tryk på mindst 85dB ved 10 cm, mens strømforbruget holdes på eller under 10mA. Driftsspændingsområdet strækker sig fra 1V til 30V peak-to-peak, så designere kan tilslutte buzzeren direkte til en mikrocontroller pin eller booste signalet for højere akustisk effekt. Det sorte PBT-hus er kompatibelt med wave og manual loddeprofiler og forbliver mekanisk stabil over en driftstemperatur spændvidde på ‑20℃ til +70℃.
| Parameter | Værdi | Testbetingelser |
| Produkttype | Piezoelektrisk passiv summer (gennemgående hul) | — |
| Nominel spænding | 5 Vp-s | Referencetesttilstand |
| Driftsspænding | 1 – 30 Vp-p | Køresignalets rækkevidde |
| Lydudgang ved 10 cm | ≥ 85 dB | 5 Vp‑p, 4000 Hz firkantbølge |
| Nuværende forbrug | ≤ 10 mA | 5 Vp‑p, 4000 Hz firkantbølge |
| Resonansfrekvens | 4000 Hz | Ved nominelle forhold |
| Driftstemperatur | -20 ℃ ~ +70 ℃ | Sammenhængende |
| Opbevaringstemperatur | -30 ℃ ~ +80 ℃ | Ikke i drift |
| Dimensioner (Dia × H) | 17,0 ± 0,3 × 7,5 ± 0,5 mm | Krop ekskl. stifter |
| Vægt | 1,35 g | Typisk |
| Husmateriale | Sort PBT | — |
| Bølgelodning ★ | 260 ± 5 ℃, 4–6 s | 2-3 cyklusser anbefales |
| Manuel lodning ★ | 350 ± 10 ℃, 2–5 sek | 2-3 cyklusser anbefales |
| Lodde varmebestandighed | 250 ± 5 ℃, 10 ± 0,5 s | Krop 2,0 mm fra lodning |
Dataene nedenfor kommer fra en prøve på 10 enheder drevet ved 5Vp-p, 4000Hz firkantbølge. Det afspejler den typiske spredning observeret i produktionen. De garanterede grænser er defineret i de tekniske specifikationer ovenfor, ikke af dette prøvesæt.
| Ingen. | SPL (dB) | Strøm (mA) | Kapacitans (nF) | Dia (mm) | H (mm) |
| 1 | 94 | 0.83 | 16.2 | 17.01 | 7.51 |
| 2 | 92 | 0.93 | 12.2 | 16.98 | 7.53 |
| 3 | 92 | 1.00 | 12.7 | 17.10 | 7.49 |
| 4 | 93 | 0.81 | 11.9 | 17.06 | 7.49 |
| 5 | 94 | 0.98 | 12.5 | 16.92 | 7.48 |
| 6 | 91 | 0.93 | 12.7 | 17.01 | 7.51 |
| 7 | 93 | 0.81 | 12.3 | 17.02 | 7.53 |
| 8 | 91 | 0.89 | 12.1 | 16.99 | 7.51 |
| 9 | 94 | 0.93 | 14.2 | 16.98 | 7.47 |
| 10 | 94 | 0.84 | 12.9 | 17.01 | 7.52 |
Kapacitansværdier er taget fra testrapportoverskrifter til reference og er det ikke en del af den garanterede specifikation. Kontakt MEIDI for batchspecifik test dokumentation.
Denne 1707 piezoelektriske passive summer med Pogo-stift kræver et eksternt firkantbølge- eller PWM-signal centreret ved 4000Hz. En almindelig tilgang er at bruge en mikrocontroller timerudgang, selvom lydtrykket ved 3,3V eller 5V logiske niveauer vil være lavere end de nominelle 85dB. For at nå højere volumener kan en transistorbuffer eller logisk gate hæve drevet amplitude op til 30Vp‑p maksimum. Den kapacitive belastning af summeren, ca 12nF i typiske builds producerer transiente strømspidser ved hver signalkant. Indsættelse af en lille seriemodstand i intervallet 100Ω til 330Ω hjælper med at håndtere disse topper uden et væsentligt fald i lydstyrken.
For production, wave soldering at 260 ℃ for 4–6 seconds is recommended. Manual soldering at 350 ℃ for 2–5 seconds is also supported, with up to three thermal cycles allowed. Maintain a clearance of at least 2.0 mm between the housing and the solder source.
MEIDI har været fokuseret på akustisk komponentproduktion siden 2011. Virksomheden driver en facilitet i Jiangsu-provinsen med over 500 ansatte og en månedlig output på mere end 50 millioner buzzerenheder. Interne processer dækker keramik pulverforberedelse, elektrodetryk, polarisering, sprøjtestøbning og automatiseret montage, som tilsammen giver stram kontrol over materialekvaliteten og produktionstider. Hver HNR-1707 PA10 passerer en end-of-line akustik tjek, og hvert parti udtages for den pålidelighedssekvens, der er defineret i produktspecifikation. Denne integrerede produktionsmodel, certificeret til ISO9001, understøtter ensartet batchydelse for både prøvemængder og ordrer i store mængder.
Udstyr, der allerede genererer en firkantbølge eller PWM-output, kan integrere dette buzzer uden at tilføje et ekstra oscillatorkredsløb. Batteridrevne enheder drage fordel af det beskedne 10mA-forbrug og fraværet af standby-strøm. Industripaneler, der kører på 12V eller 24V DC busser, kan drive buzzeren direkte inden for dets 1–30Vp‑p-område. Forbrugerprodukter såsom smart home sensorer, bærbare medicinske værktøjer og håndholdte testinstrumenter passer også til 17 mm footprint. Hvis den påtænkte anvendelse involverer sikkerhedsrelaterede eller regulerede miljøer, kontakt venligst MEIDI for at verificere de gældende certificeringer.
Hvilket drivsignal har HNR-1707 PA10 brug for?
Det skal drives af en AC-bølgeform, normalt en firkantbølge eller PWM på ca 4000Hz. En jævnspænding alene producerer ikke lyd og kan skade elementet.
Kan jeg køre den direkte fra en mikrocontroller-pin?
Ja, så længe stiftens peak-to-peak spænding ligger inden for 1-30V-området. Ved 3,3V eller 5V logik vil lydoutputtet være lavere end de nominelle 85dB. En transistorbuffer kan øge drevniveauet, når der kræves højere alarmer.
Hvilke loddeprofiler anbefales?
Bølgelodning ved 260 ℃ i 4-6 sekunder foretrækkes til volumensamling. Manuel lodning ved 350 ℃ i 2-5 sekunder er også acceptabel, med en grænse af tre termiske cyklusser. Hold altid huset mindst 2,0 mm fra loddebad eller jernspids.
Har resonansfrekvensen en tolerance?
Specifikationen angiver en centerfrekvens på 4000Hz uden angivet tolerance. For frekvensfølsomme designs kan MEIDI levere yderligere karakterisering data for at hjælpe med at definere det forventede interval i produktionen.
For komplette datablade, frekvensresponskurver eller batchspecifik kvalitet optegnelser, bedes du kontakte MEIDI med dine projektoplysninger. Teknisk support svarer normalt inden for en hverdag.
