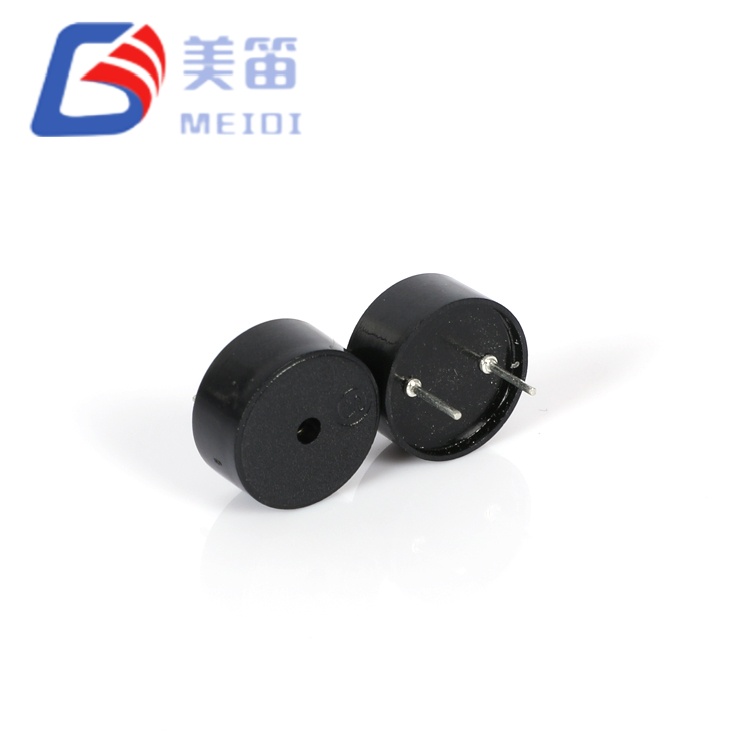

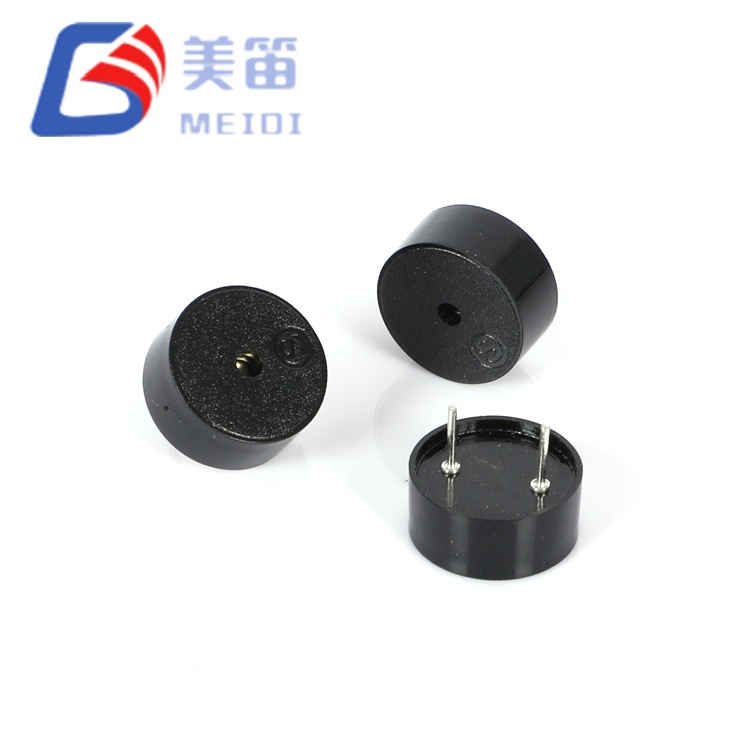

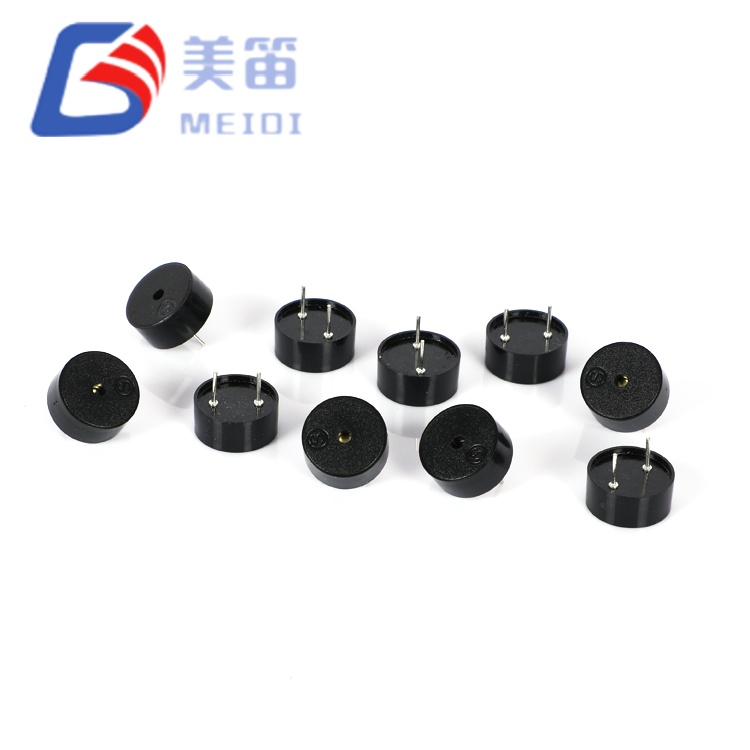

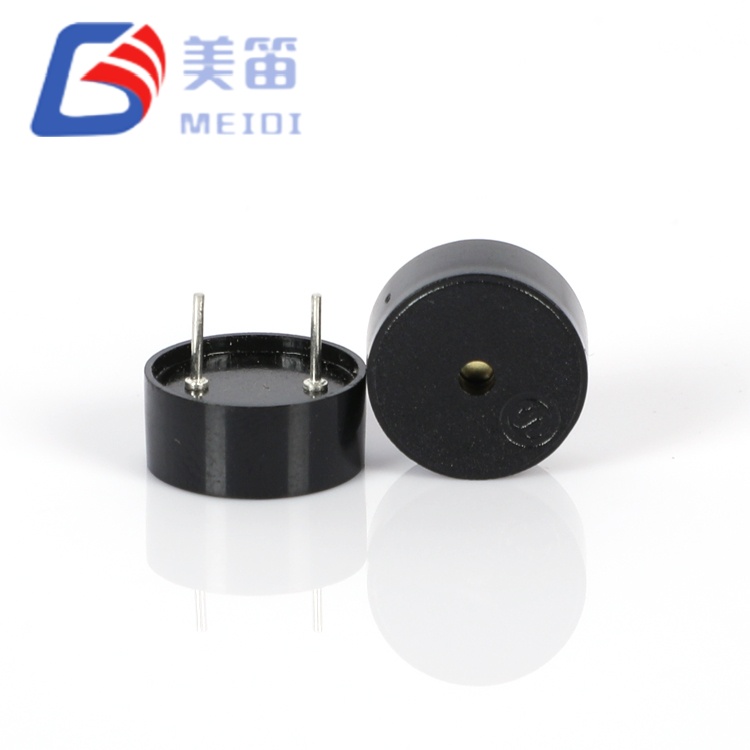

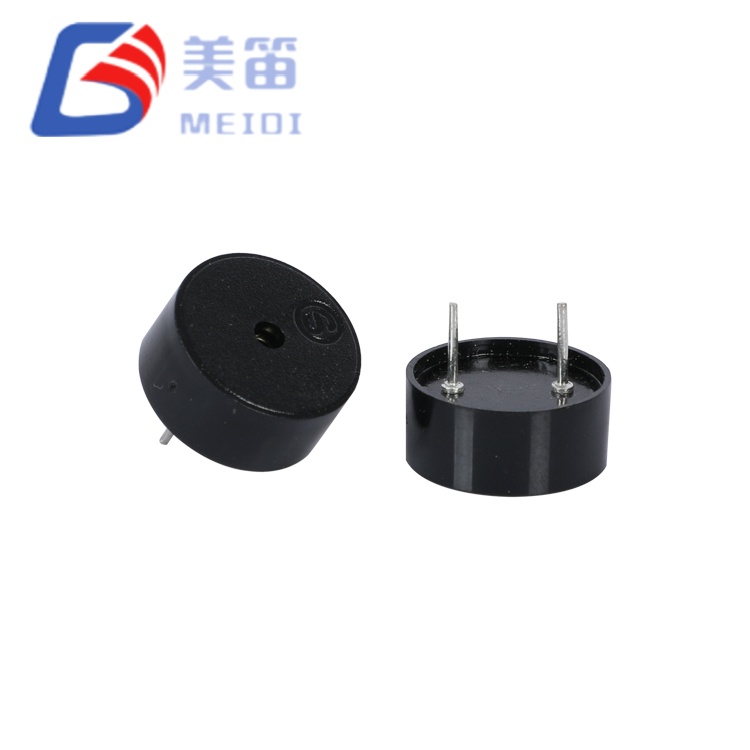

1255 Piezoelectric Passive Buzzer med Pogo Pin er en gennemhullet passiv lydgiver, der er afhængig af en ekstern AC køresignal for at frembringe en hørbar tone. Måler 12,5 mm i diameter og 5,5 mm i højden passer den ind i snævre PCB-rum og leverer samtidig et minimum lydtryk på 80dB ved 10 cm, når den drives med en 5Vp‑p firkantbølge ved 4000Hz. Nuværende forbruget forbliver på eller under 10mA under disse forhold, og drevet spænding kan spænde fra 1V til 30V peak-to-peak, hvilket muliggør direkte forbindelse til udgange på logisk niveau eller industribusser med højere spænding. Den sorte PBT huset understøtter både bølgelodning og manuel lodning og fungerer på tværs af en temperaturområde på ‑20℃ til +70℃.
| Parameter | Værdi | Testbetingelser |
| Produkttype | Piezoelektrisk passiv summer (gennemgående hul) | — |
| Nominel spænding | 5 Vp-s | Referencetesttilstand |
| Driftsspænding | 1 – 30 Vp-p | Køresignalets rækkevidde |
| Lydudgang ved 10 cm | ≥ 80 dB | 5 Vp‑p, 4000 Hz firkantbølge |
| Nuværende forbrug | ≤ 10 mA | 5 Vp‑p, 4000 Hz firkantbølge |
| Resonansfrekvens | 4000 ± 500 Hz | Ved nominelle forhold |
| Driftstemperatur | -20 ℃ ~ +70 ℃ | Sammenhængende |
| Opbevaringstemperatur | -30 ℃ ~ +80 ℃ | Ikke i drift |
| Dimensioner (Dia × H) | 12,5 ± 0,3 × 5,5 ± 0,5 mm | Krop ekskl. stifter |
| Vægt | 0,60 ± 0,2 g | Typisk |
| Husmateriale | Sort PBT | — |
| Bølgelodning ★ | 260 ± 5 ℃, 4–6 s | 2-3 cyklusser anbefales |
| Manuel lodning ★ | 350 ± 10 ℃, 2–5 sek | 2-3 cyklusser anbefales |
| Lodde varmebestandighed | 250 ± 5 ℃, 10 ± 0,5 s | Krop 2,0 mm fra lodning |
Tabellen nedenfor indeholder målinger fra en prøve på 10 enheder testet ved 5Vp-p, 4000Hz firkantbølge. Resultaterne illustrerer typisk produktionsensartethed og er ikke garanterede grænser. For den specificerede ydeevnekonvolut henvises til de tekniske specifikationer ovenfor.
| Ingen. | SPL (dB) | Strøm (mA) | Kapacitans (nF) | Dia (mm) | H (mm) |
| 1 | 84 | 0.68 | 11.7 | 12.01 | 5.51 |
| 2 | 83 | 0.69 | 12.2 | 11.98 | 5.53 |
| 3 | 85 | 0.72 | 12.3 | 12.03 | 5.54 |
| 4 | 84 | 0.78 | 11.9 | 11.99 | 5.55 |
| 5 | 85 | 0.76 | 12.5 | 11.97 | 5.53 |
| 6 | 86 | 0.72 | 11.8 | 11.99 | 5.51 |
| 7 | 85 | 0.64 | 12.3 | 12.02 | 5.51 |
| 8 | 83 | 0.69 | 12.1 | 12.05 | 5.53 |
| 9 | 84 | 0.73 | 14.2 | 12.02 | 5.51 |
| 10 | 83 | 0.63 | 11.9 | 11.98 | 5.54 |
Kapacitansværdier stammer fra testrapportens header og er ikke en del af kernespecifikationen. Kontakt MEIDI for produktionsbatch-specifikke data.
Fordi 1255 Piezoelectric Passive Buzzer med Pogo Pin er en passiv summer, afhænger det af værtssystemet at give et firkantbølge- eller PWM-signal centreret ved 4000Hz. En mikrocontroller timer output kan tjene som en direkte kilde, selvom lydtrykket vil være lavere ved 3,3V eller 5V logiske niveauer end ved den fulde 30Vp‑p-kapacitet. Tilføjelse af en simpel transistorbuffer eller logisk gate-driver mellem MCU-stiften og buzzeren gør det muligt at øge drivamplituden uafhængigt af mikrocontrollerforsyningen. Den kapacitive belastning, typisk omkring 12nF, forårsager korte strømspidser ved hver signalkant. En lille seriemodstand (100Ω til 330Ω) hjælper med at begrænse disse peaks og samtidig bevare akustisk output.
Både bølgelodning og manuel lodning understøttes. Bølgelodning udføres ved 260 ℃ i 4-6 sekunder og håndlodning ved 350 ℃ i 2-5 sekunder. Op til tre termiske cyklusser er tilladt, og huset skal forblive kl mindst 2,0 mm fra loddebadet eller jernspidsen.
MEIDI anvender en pålidelighedsprotokol med syv elementer til hvert produktionsparti af HNR-1255 PA6.5, i overensstemmelse med produktspecifikationen. Testen sekvensen omfatter udvidet fugtpåvirkning, høj og lav temperatur opbevaring, termisk cykling, mekanisk fald, vibration og loddevarme modstand. Efter hver stress får dele lov til at komme sig i rummet temperatur i to timer før elektrisk og dimensionel verifikation. Alle test udføres inden for rammerne af virksomhedens ISO9001 certificeret kvalitetssystem, og rapporter på batchniveau kan leveres med volumen forsendelser.
Den passive arkitektur af denne summer passer godt til design, der allerede generere en PWM eller firkantet bølge output. Bærbart udstyr i drift fra batterier kan drage fordel af den beskedne 10mA drevstrøm og den fravær af en hvilende oscillatorbelastning. Industripaneler med 12V el 24V DC-forsyninger kan drive buzzeren direkte inden for dens brede spænding tolerance. Forbrugerelektronik såsom smart home-sensorer og håndholdte diagnostiske værktøjer sætter også pris på 12,5 mm fodaftrykket. Til applikationer der kræver specifikke sikkerheds- eller medicinske certificeringer, kontakt venligst MEIDI for at bekræfte den aktuelle overholdelsesstatus.
Hvilket drevsignal har HNR-1255 PA6.5 brug for?
Et AC-signal er påkrævet, typisk en firkantbølge eller PWM på ca 4000Hz. Påføring af en konstant jævnspænding vil ikke generere lyd og kan evt beskadige det piezoelektriske element.
Kan den drives direkte af en mikrocontroller?
Ja, forudsat at spids-til-spidsspændingen af stiften falder inden for 1-30V rækkevidde. Ved 3,3V eller 5V logik vil lydniveauet være under den nominelle 80dB. En transistorbuffer kan bruges til at nå højere drivspændinger, når der kræves højere output.
Hvilke loddemetoder anbefales?
Både bølgelodning (260 ℃, 4–6 s) og manuel lodning (350 ℃, 2–5s) er acceptable med maksimalt tre termiske cyklusser. Overhold en minimumsafstand på 2,0 mm mellem huset og varmekilde.
For komplette datablade, frekvensresponskurver eller batchspecifikke testdata, kontakt venligst MEIDI med dine ansøgningsoplysninger. Teknisk support svarer typisk inden for en hverdag.
