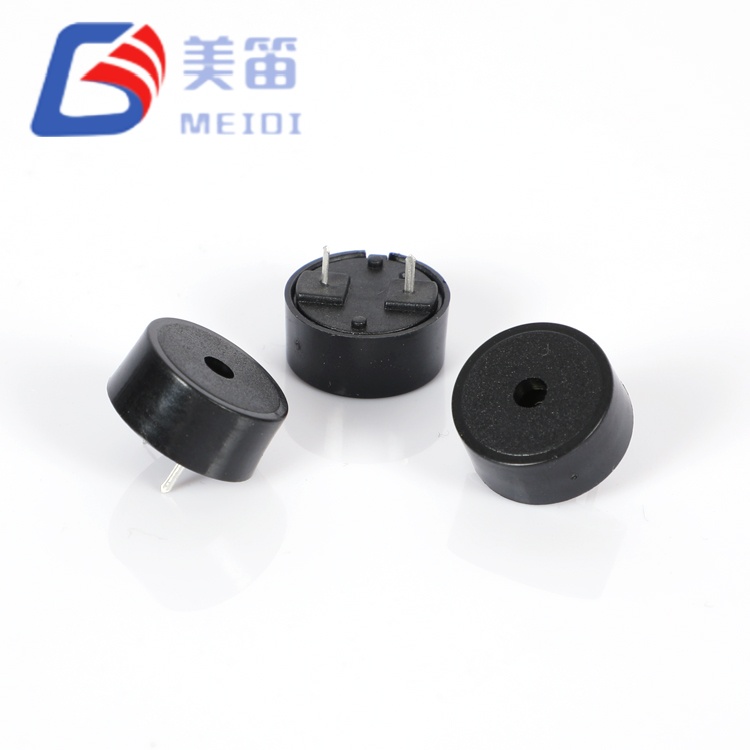

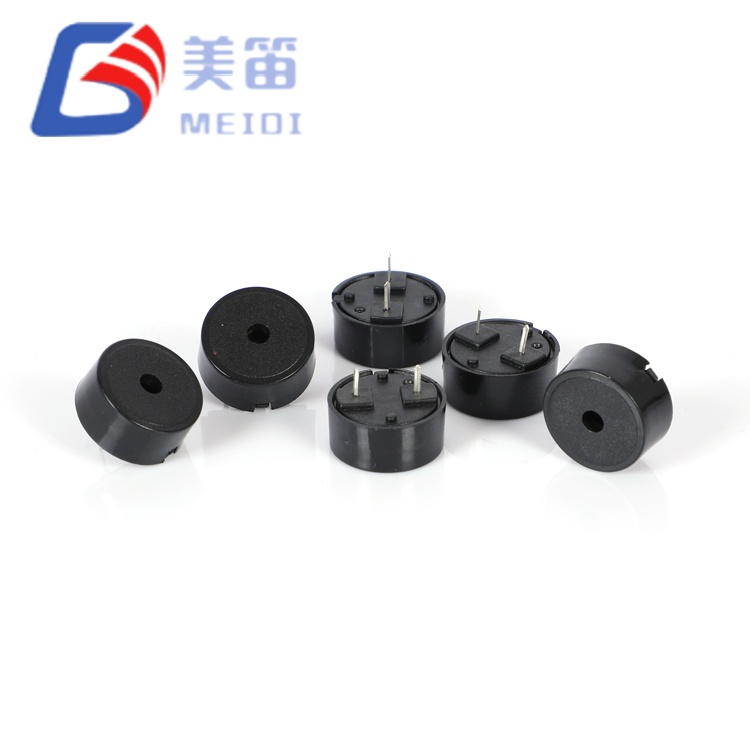

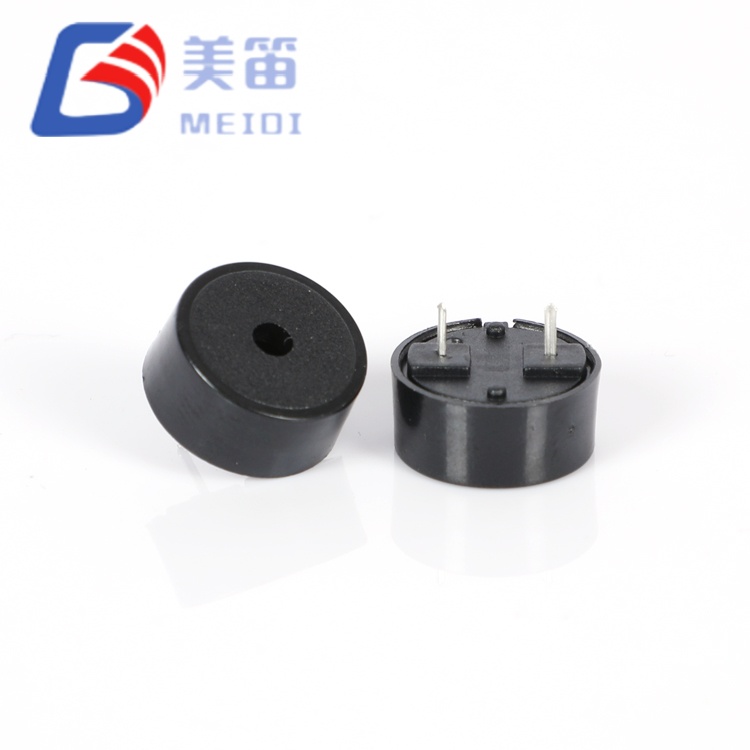

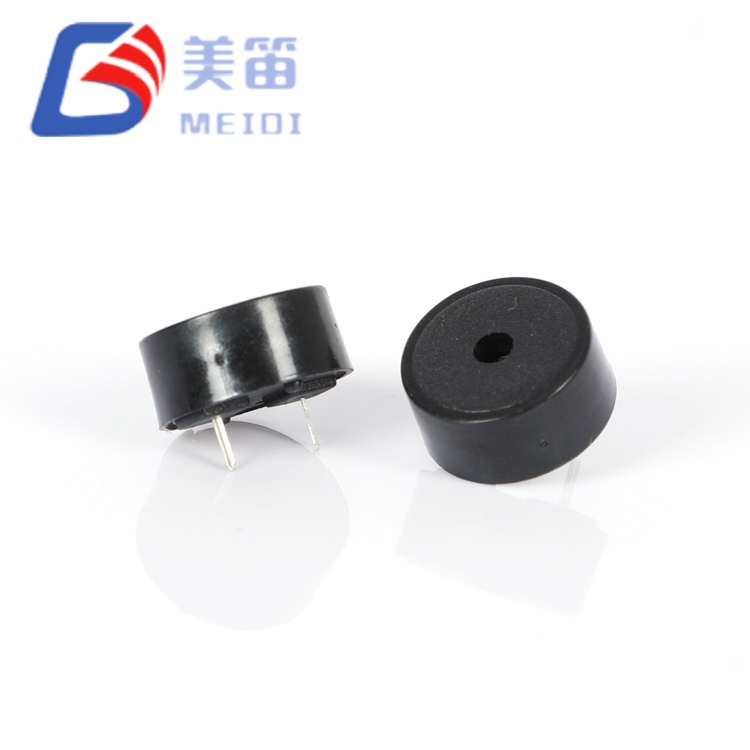

1407 Piezoelektrisk passiv summer med Pogo-stift

1407 Piezoelectric Passive Buzzer med Pogo Pin er en gennemhullet piezoelektrisk passiv summer, der indtager en bevidst midtformatposition mellem kompakte 12,5 mm enheder og store 22 mm modeller. Med en membran i diameter på 14 mm og en højde på 6,7 mm leverer den et målt akustisk output på 89–94 dB ved 4000Hz og 5Vp-p – og overgår mindre alternativer, mens den bevarer et fodaftryk, der er væsentligt mindre krævende end overdimensionerede løsninger.

Fremstillet på MEIDI's ISO-9001-certificerede anlæg i Jiangsu-provinsen, drager denne komponent fordel af vores årti plus erfaring inden for piezoelektrisk transducerteknik. Det 14 mm keramiske element giver 25 % større membranareal end 12,5 mm varianter, hvilket betyder højere akustisk strålingseffektivitet uden PCB-ejendomsforpligtelsen til 22 mm-alternativer. Det 1–30V ultra-brede driftsområde konsoliderer flere spændingsspecifikke SKU'er, mens målt strømforbrug på kun 0,63–0,78mA ved 5Vp‑p sikrer minimal indvirkning på batteridriftstid i bærbare og håndholdte applikationer.

Kerntekniske fordele

14 mm diameter i mellemformat – 25 % mere membranareal end 12,5 mm alternativer; leverer højere SPL uden 22 mm footprint straf

Målt 89–94dB akustisk output – ved 5Vp‑p, 4000Hz, 10cm; giver designmargin over ≥85dB-specifikationen

4000Hz skarp tonal karakter - placeret i det menneskelige auditive sweet spot med stærk sansning i kontor- og medicinske miljøer

1–30V ultrabredt område – enkelt SKU eliminerer spændingsspecifikke styklistelinjer på tværs af 3,3V, 5V, 12V og 24V systemer

0,63–0,78mA sub-milliampere træk – ved 5Vp-p; strømskalaer med spænding og driftscyklus for forudsigelig batteribudgettering

6,7 mm slank profil på 0,85 g – afbalanceret formfaktor til håndholdt medicinsk udstyr, bærbare instrumenter og mellemstore IoT-noder

Applikationsmiljøer

Håndholdt medicinsk udstyr – digitale termometer feberalarmer, pulsoximeter grænsetoner og bærbare EKG-afslutningsbip, hvor 14 mm diameter passer til ergonomiske huse

Mellemstørrelse IoT-sensorgateways – miljøtærskeladvarsler, forbindelsesstatus-pip og manipulationsadvarsler i enheder, der er større end møntcelleknuder, men mindre end industrielle controllere

Kontrolpaneler til kommercielle apparater – ovntimersignaler, sluttoner til opvaskemaskinen og køleskabsfejladvarsler i standard 15–18 mm frontpaneludskæringer

Indvendige moduler til biler – selepåmindelser, dørklokker på klem og feedback om diagnoseværktøj på 12V tilbehørsbusser

Industrielle 24V kontrolsystemer – PLC-fejlmeldinger, HMI-knapbekræftelsestoner og hørbare advarsler om procesbegrænsning

Bærbare test- og måleinstrumenter – multimeter-kontinuitetstoner, oscilloskopudløseradvarsler og strømforsyningsgrænseadvarsler på mellemstore bordenheder

Produktionskvalitet og proceskontrol

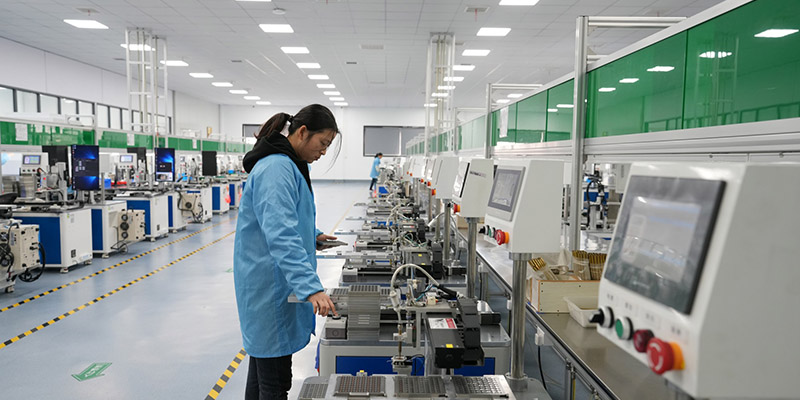

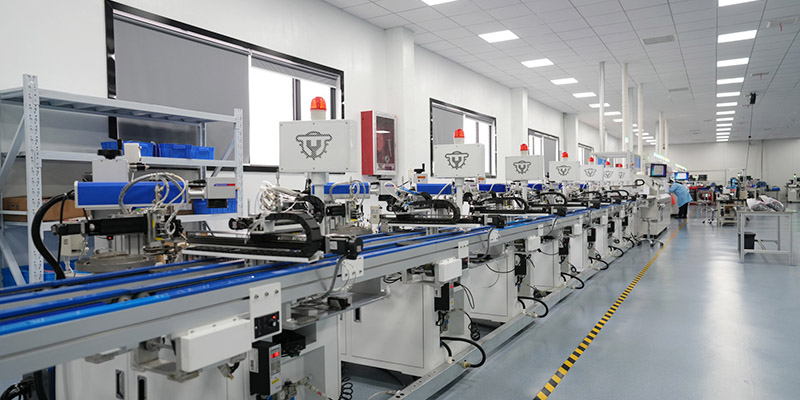

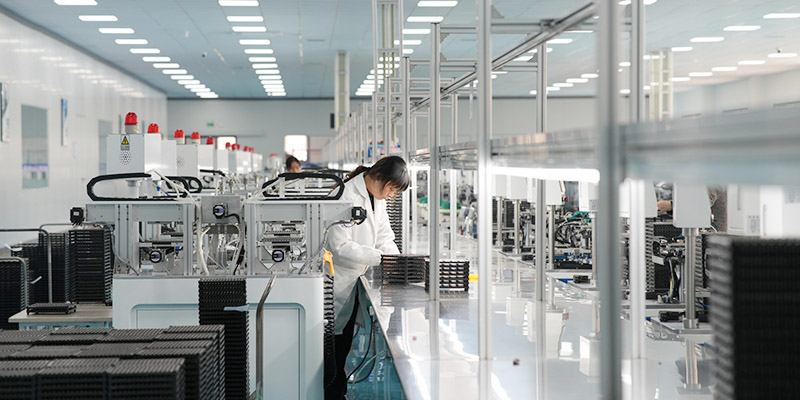

MEIDI fremstiller HNR-1407PA75 på dedikerede piezoelektriske samlebånd med automatiseret keramisk presning, elektrodebrænding og husindkapsling. Vores Jiangsu-produktionsbase opererer under ISO 9001:2015 kvalitetsstyring med statistisk proceskontrol på alle trin - fra råmaterialeinspektion til endelig akustisk verifikation.

Hvert produktionsparti gennemgår en omfattende kvalificering:

Resonansfrekvensverifikation – 4000Hz ±12,5% statistisk prøveudtagning; typisk måleområde 3900–4080Hz

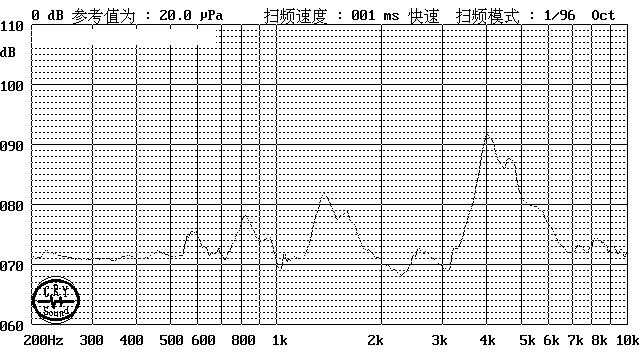

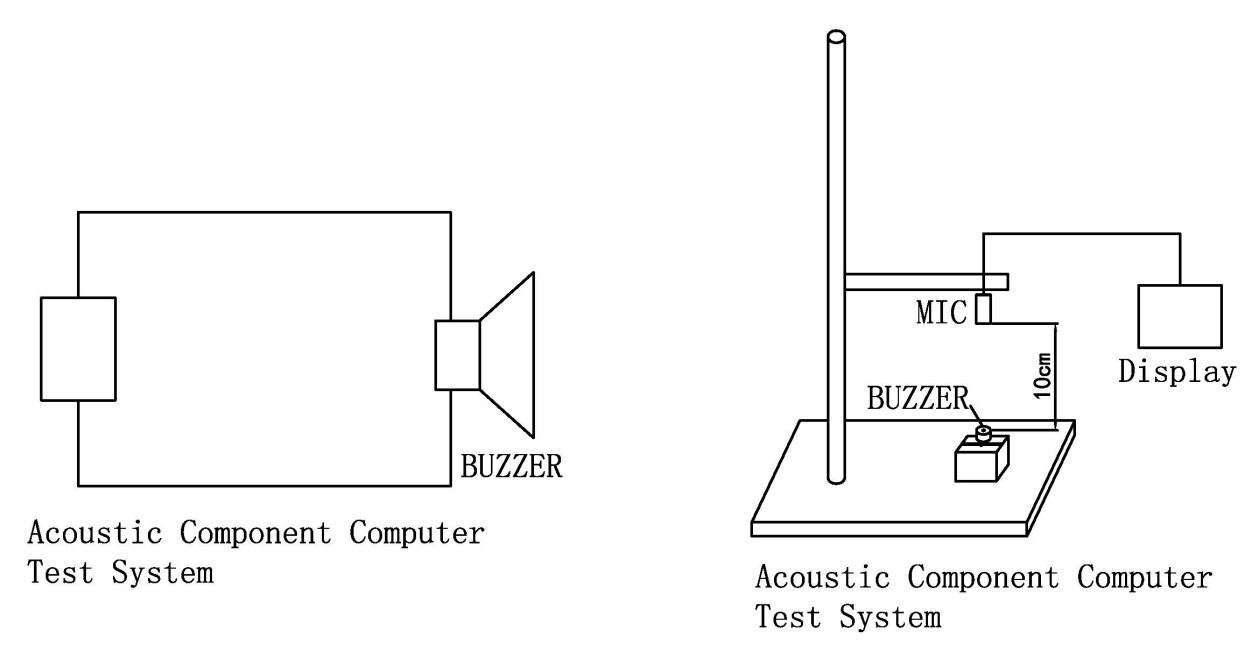

SPL batchverifikation – ≥85dB minimum ved 5Vp‑p, 4000Hz, 10cm; målt prøveområde 89–94dB

Validering af strømforbrug – ≤10mA maksimum; målt 0,63–0,78mA bekræfter effektivitet under milliampere

Kapacitansscreening – 12nF ±40% ved 1kHz til matchning af drevkredsløb; målt 11,7–14,2nF

Højtemperaturopbevaring – 48 timer ved +80±2℃; parametergendannelse efter 2 timers omgivelsesstabilisering

Lagring ved lav temperatur – 48 timer ved -30±2℃; verificeret aktivering ved minimum 1V

Termisk chok-cyklus – 5 cyklusser mellem -30 ℃ og +80 ℃ med 30-minutters pause pr.

Mekanisk spændingsvalidering – sinusformet vibration (10–55 Hz, 1,0 mm amplitude, XYZ-akser, 0,5 timer kumulativ) og 75 cm frit fald på 10 mm hårdttræ (3 stød)

Fugtmodstand – 48 timer ved 50±5℃ / 90–95 % relativ luftfugtighed efterfulgt af 2-timers genopretning og elektrisk karakterisering

Loddevarmemodstand – 250±5 ℃ i 10±0,5 sekunder med 2,0 mm legems-til-loddeafstand

Alle komponenter er RoHS-, REACH- og UL94 V-0-kompatible. Partikodemærkninger på hver enhed muliggør 10 års sporbarhed til produktionsdato, testdata og råvarecertifikater.

Engineering FAQ – Praktisk vejledning for systemdesignere

Spørgsmål 1: Hvordan er 14 mm HNR-1407PA75 sammenlignet med 12,5 mm og 22 mm alternativer i samme applikation?

Diameteren på 14 mm giver målte 89–94dB ved 5Vp‑p, 4000Hz, 10cm – en væsentlig forbedring i forhold til typiske 12,5 mm-enheder (typisk 83–86dB), mens den bibeholder et fodaftryk, der er betydeligt mindre end 22 mm-alternativer (typisk 95–100dB). 14 mm-formatet er optimalt, når 12 mm output er marginalt, men 22 mm er mekanisk eller æstetisk uegnet. For specifikke sammenligninger med alternative formfaktorer, kontakt MEIDI for detaljerede krydsreferencedata.

Q2: Kan denne buzzer drives direkte fra en 3,3V mikrocontroller GPIO?

Ja, i de fleste tilfælde. Ved 3,3Vp‑p og 4000Hz trækker den 12nF kapacitive belastning ca. 0,16mA RMS – et godt stykke inden for 8-20mA kildekapaciteten for standard MCU GPIO-ben. Der kræves ingen ekstern transistor eller driver-IC til mange 3,3V-applikationer. SPL ved 3,3V vil dog være lavere end 89–94dB målt ved 5Vp-p; typisk output ved 3,3V er cirka 76–80dB. For maksimalt output fra 3,3V-systemer skal du overveje en ladepumpespændingsdobler eller dedikeret piezodriver med integreret boost.

Spørgsmål 3: Hvad er den praktiske indvirkning på batterilevetiden af ​​0,63-0,78mA-trækket?

Batterilevetiden beregnes ved at dividere cellekapacitet (mAh) med driftsstrøm (mA) for kontinuerlig tonevarighed. For en typisk CR2032-møntcelle (220mAh) vil kontinuerlig tone ved 5Vp-p teoretisk vare cirka 280-350 timer. For intermitterende driftscyklusser (f.eks. 1 sekund tændt, 4 sekunder slukket), ganges med arbejdscyklusforholdet (20 % drift forlænger levetiden til ca. 1400-1750 timer). Den faktiske batterilevetid afhænger af cellekarakteristika, drevspænding, temperatur og alder – behandl disse tal som førsteordens estimater.

Spørgsmål 4: Hvordan påvirker 4000±500Hz tolerancen installationer med flere enheder?

Frekvenstolerancen på ±12,5 % er typisk for piezoelektriske summer i denne størrelsesklasse. I installationer med flere enheder, hvor tonekonsistens er kritisk (f.eks. fasede arrays eller parallelle alarmer), kan frekvensvariation frembringe hørbare slag mellem enhederne. Til sådanne applikationer tilbyder MEIDI skærpede tolerancemuligheder (±5% eller ±3%) for volumenordrer. Kontakt vores ingeniørteam for at diskutere frekvensgradering og tilpasset tuning til dine specifikke krav til flere enheder.

Spørgsmål 5: Er 14 mm diameteren kompatibel med standard udskæringer på frontpanelet?

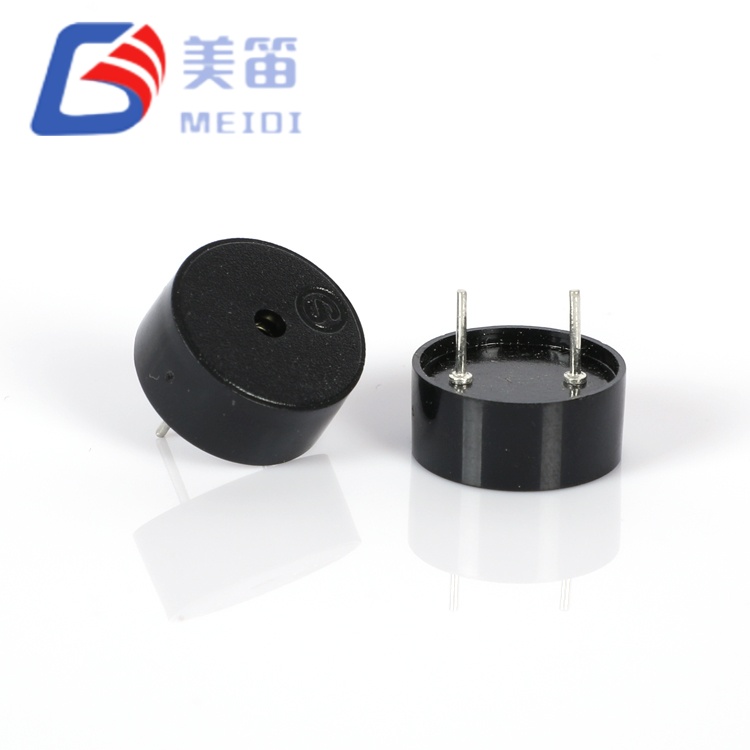

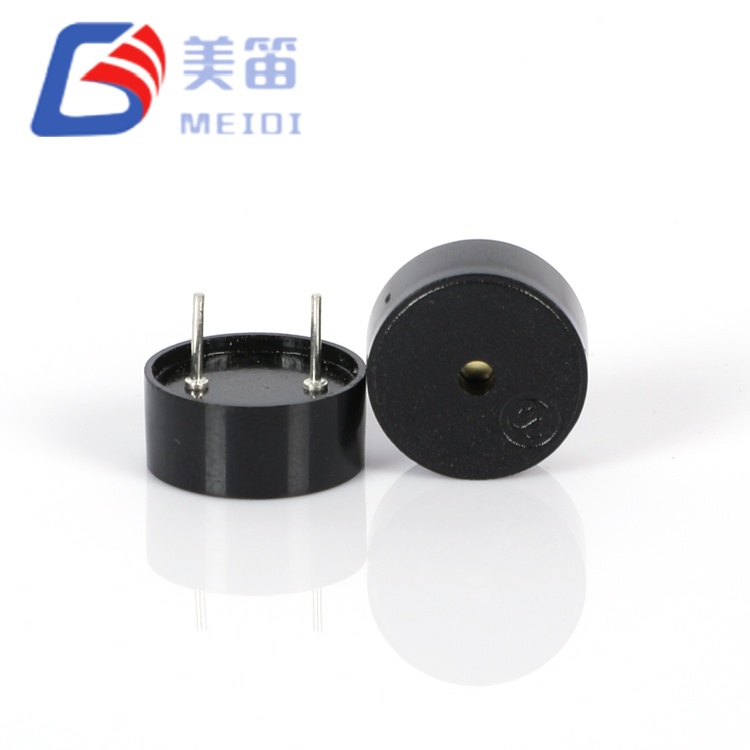

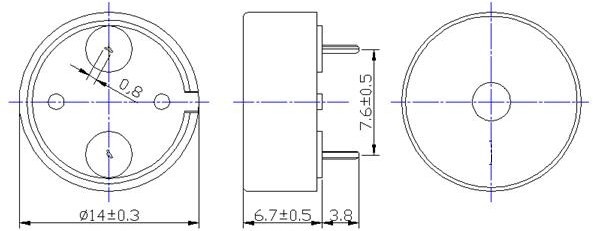

Kropsdiameteren på 14 mm kræver en paneludskæring på minimum 14,5 mm med 0,25 mm frigang pr. side. Dette passer til mange standard 15 mm apparater og instrumentrammer uden ændringer. Til eftermonteringsapplikationer, der erstatter 12 mm summer, kan 14 mm diameteren kræve, at udskæringen forstørres med 1,0–1,5 mm. MEIDI leverer måltegninger og paneludskæringsskabeloner efter anmodning. Til applikationer, der kræver 12 mm mekanisk kompatibilitet uden ændringer, tilbyder vi HNR-1255-serien (12,5 mm diameter) som et alternativ.

Q6: Hvad er den anbefalede drevbølgeform for maksimal akustisk output?

En firkantbølge ved 4000Hz med 50% duty cycle producerer den højeste SPL på grund af de hurtige spændingsovergange, der maksimerer piezoelektrisk elementforskydning. Sinusbølger producerer en renere tone, men reducerer typisk SPL med 3-5dB ved samme spidsspænding. For maksimalt output skal du bruge en firkantbølge med så lave stignings- og faldtider, som din chauffør tillader. En seriemodstand på 100–330Ω anbefales for at dæmpe ringning og reducere EMI, men dette kan reducere SPL en smule – værdier over 330Ω vil mærkbart dæmpe output.
