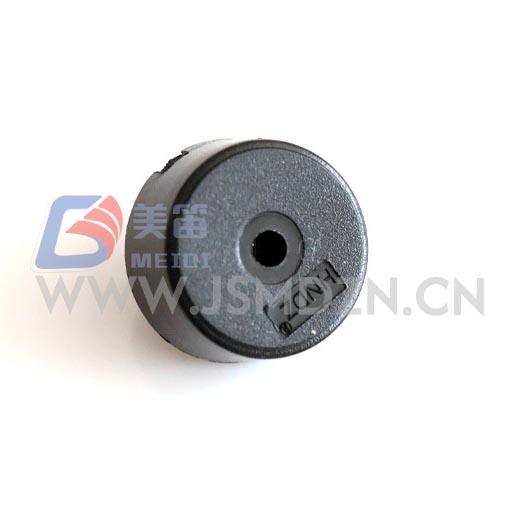

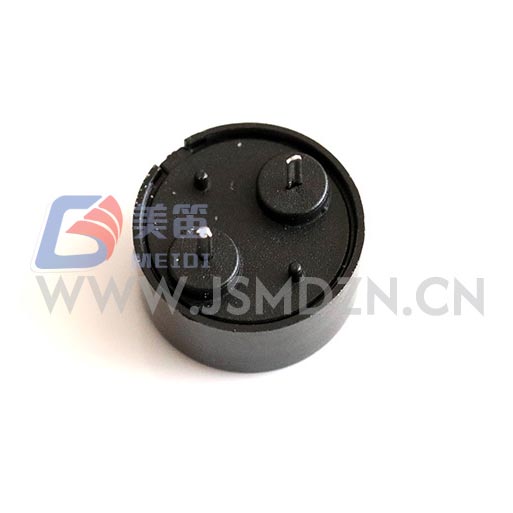

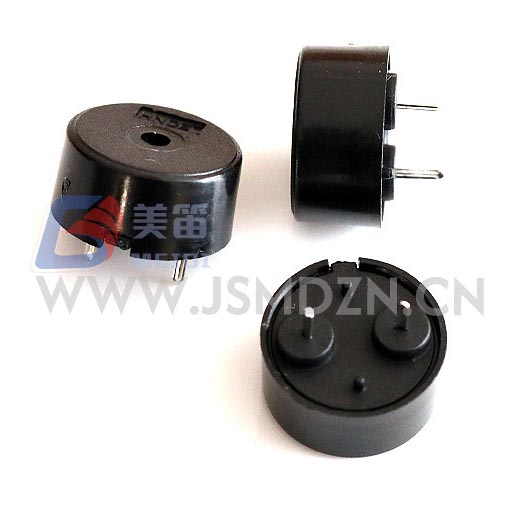

Den 1404 Piezoelektriske Passive Buzzer med Pogo Pin er en kompakt gennemhullet passiv summer, der er afhængig af en eksternt AC-drevsignal for at generere lyd. Med en diameter på 13,8 mm og en lav profil på kun 4,0 mm passer den ind i printkort-layouter med begrænset plads. En 5Vp-p firkantbølge ved 4000Hz producerer et lydtrykniveau på mindst 80dB ved 10 cm, mens du ikke trækker mere end 10mA. Drivkredsløbet kan acceptere signaler fra 1V til 30V peak-to-peak, hvilket giver designere fleksibilitet til at bruge logikniveau udsender direkte eller boost spændingen for højere lydstyrke. Dens sorte PBT-hus modstår manuelle loddetemperaturer og fungerer pålideligt fra -20 ℃ til +70℃.
| Parameter | Værdi | Testbetingelser |
| Produkttype | Piezoelektrisk passiv summer (gennemgående hul) | — |
| Nominel spænding | 5 Vp-s | Referencetesttilstand |
| Driftsspænding | 1 – 30 Vp-p | Køresignalets rækkevidde |
| Lydudgang ved 10 cm | ≥ 80 dB | 5 Vp‑p, 4000 Hz firkantbølge |
| Nuværende forbrug | ≤ 10 mA | 5 Vp‑p, 4000 Hz firkantbølge |
| Resonansfrekvens | 4000 Hz | Ingen tolerance angivet i specifikationen |
| Driftstemperatur | -20 ℃ ~ +70 ℃ | Sammenhængende |
| Opbevaringstemperatur | -30 ℃ ~ +80 ℃ | Ikke i drift |
| Dimensioner (Dia × H) | 13,8 ± 0,4 × 4,0 ± 0,5 mm | Krop ekskl. stifter |
| Vægt | 0,67 ± 0,1 g | Typisk |
| Husmateriale | Sort PBT | — |
| Manuel lodning ★ | 350 ± 10 ℃, 2–5 sek | 2-3 cyklusser anbefales |
| Lodde varmebestandighed | 250 ± 5 ℃, 10 ± 0,5 s | Krop 2,0 mm fra lodning |
| Ingen. | SPL (dB) | Strøm (mA) | Kapacitans (nF) | Dia (mm) | H (mm) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Disse prøveresultater viser en typisk produktionsfordeling. Den garanterede præstationsgrænser er defineret i specifikationerne ovenfor. Kapacitans værdier vises i testrapportens overskrift og er ikke en del af hovedparameteren bord. Kontakt MEIDI for batchspecifikke testdata.
Da denne summer er en passiv komponent, kræver den en ekstern AC-bølgeform til drift. En mikrocontroller GPIO konfigureret som en PWM-udgang ved 4000Hz er en almindelig løsning. Når den logiske spænding er 3,3V eller 5V, udsendes lyden vil være lavere end den nominelle 80dB; en simpel transistorbuffer kan hæve drevniveau op til den ønskede spænding inden for 1–30Vp‑p-vinduet. Den buzzerens kapacitive karakter, typisk omkring 12nF, forårsager kortvarig strøm spidser under signalovergange. En lille seriemodstand i rækken af 100–330Ω hjælper med at begrænse spidsstrømme uden mærkbart at reducere lydstyrken.
Til produktionsmontering anbefales manuel lodning ved 350 ℃ for 2-5 sekunder pr. led, med maksimalt tre termiske cyklusser. Behold huset mindst 2,0 mm væk fra loddekolben for at forhindre deformation.
Den 1404 Piezoelektriske Passive Buzzer med Pogo Pin er fremstillet under MEIDI's ISO9001 kvalitetssystem. Hvert produktionsparti gennemgår et sæt pålidelighedstests defineret i produktspecifikation. Disse tests omfatter:
Fugtighedseksponering ved 50 ℃ og 90–95 % relativ luftfugtighed i 48 timer, efterfulgt af 2 timer rumtemperaturgenvinding før måling.
Høj temperatur opbevaring ved +80 ℃ i 48 timer og lav temperatur opbevaring ved -30 ℃ i 48 timer, hver med en 2-timers restitutionsperiode.
Temperaturcyklus fra -30 ℃ til +80 ℃ med 30-minutters pauser, gentagne i fem cyklusser, derefter restitueret i 2 timer.
En faldtest fra 75 cm på en hårdttræsplade (tre dråber) og en vibration testfejning fra 10Hz til 55Hz ved 1,0 mm amplitude i 0,5 timer samlet.
Loddevarmemodstandstest med ledninger nedsænket i smeltet loddemetal kl 250 ℃ i 10 sekunder, med en afstand på 2,0 mm fra huset.
Efter hver test skal alle elektriske og dimensionelle parametre opfylde original specifikation. Kontakt MEIDI for detaljerede testrapporter fra specifikke produktionspartier.
Det passive design af HNR-1404 PA7.5 er velegnet til udstyr, der genererer allerede et PWM- eller firkantbølgesignal. Batteridrevne instrumenter drage fordel af den lave drivstrøm og fraværet af en hvilende oscillator belastning. Industripaneler, der kører på 12V eller 24V DC skinner, kan køre direkte summeren inden for dens brede spændingstolerance. Forbrugerelektronik som f.eks Smart Home-sensorer eller håndholdte testere sætter også pris på det lille fodaftryk og montering gennem hul. For enhver applikation, der kan kræve specifikke sikkerheds- eller lovgivningsmæssige certificeringer, bedes du bekræfte med MEIDI før færdiggørelse af designet.
Hvilken slags køresignal har denne summer brug for?
Det kræver et AC-signal, typisk en firkantbølge eller PWM på ca 4000Hz. En konstant jævnspænding producerer ikke lyd og kan beskadige piezoelektrisk element.
Kan jeg køre den direkte fra en mikrocontroller-pin?
Ja, hvis stiftens udgangsspænding falder inden for området 1–30Vp‑p. Ved 3,3V eller 5V logiske niveauer, vil lydoutputtet være under de nominelle 80dB. A transistorbuffer kan tilføjes for at øge drevspændingen og lydstyrken.
Hvilken loddemetode anbefales?
Manuel lodning med et strygejern indstillet til 350 ℃ er standardmetoden. hver fugen skal opvarmes i 2-5 sekunder, og op til tre omarbejdningscyklusser er acceptabelt. Undgå at lade huset røre loddet direkte.
For komplette datablade, frekvensresponsplot eller batchspecifik test rapporter, bedes du kontakte MEIDI med dine projektkrav. Engineering support svarer typisk inden for en hverdag.
