4216 Aktiv Piezoelektrisk summer

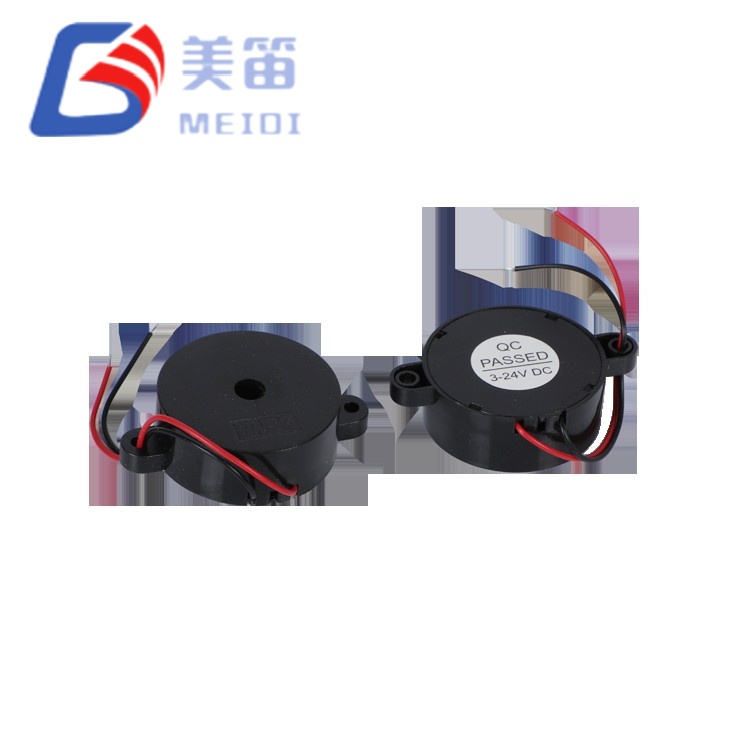

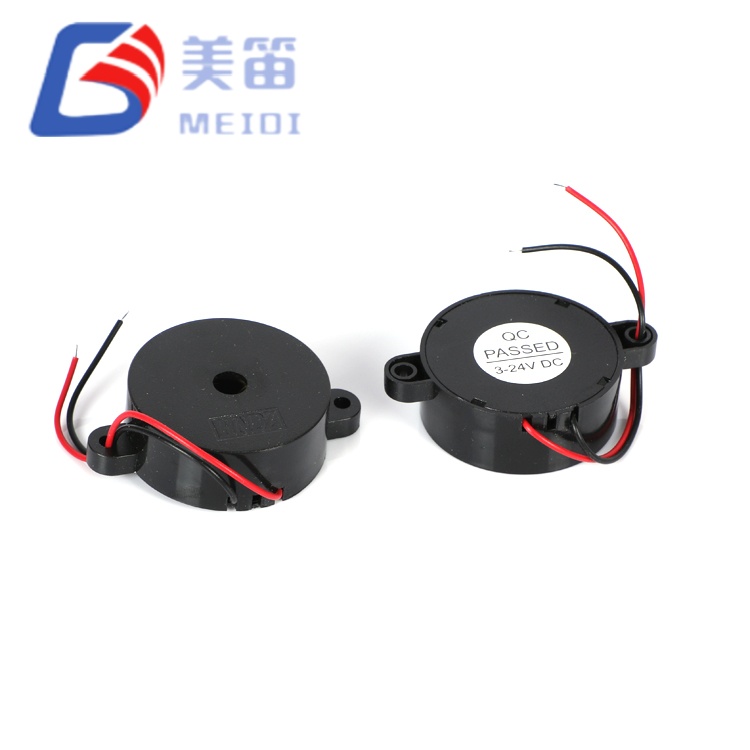

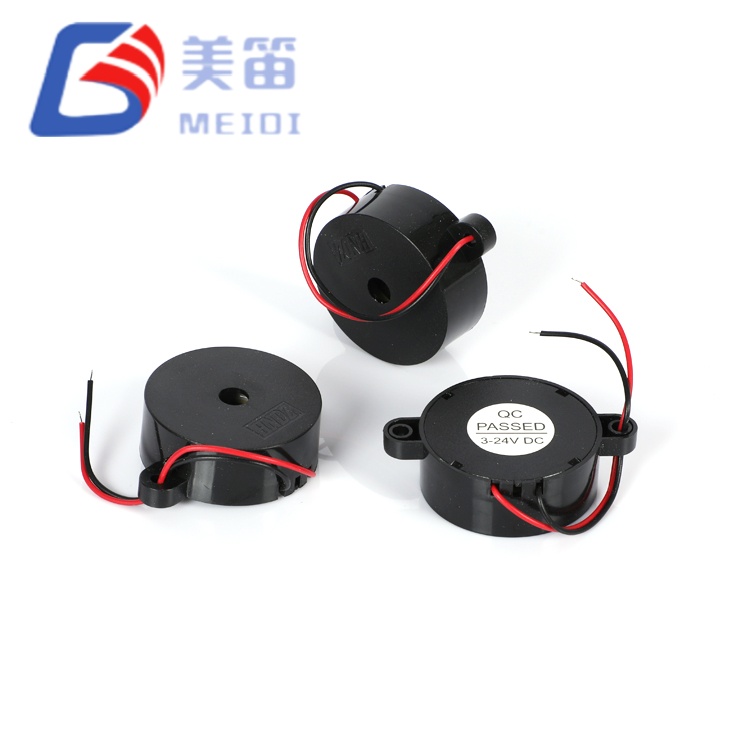

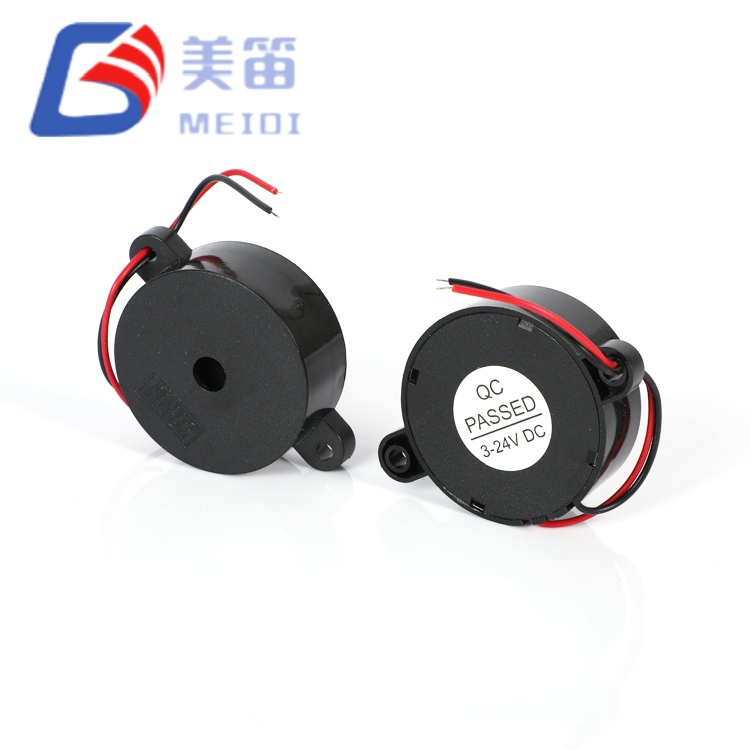

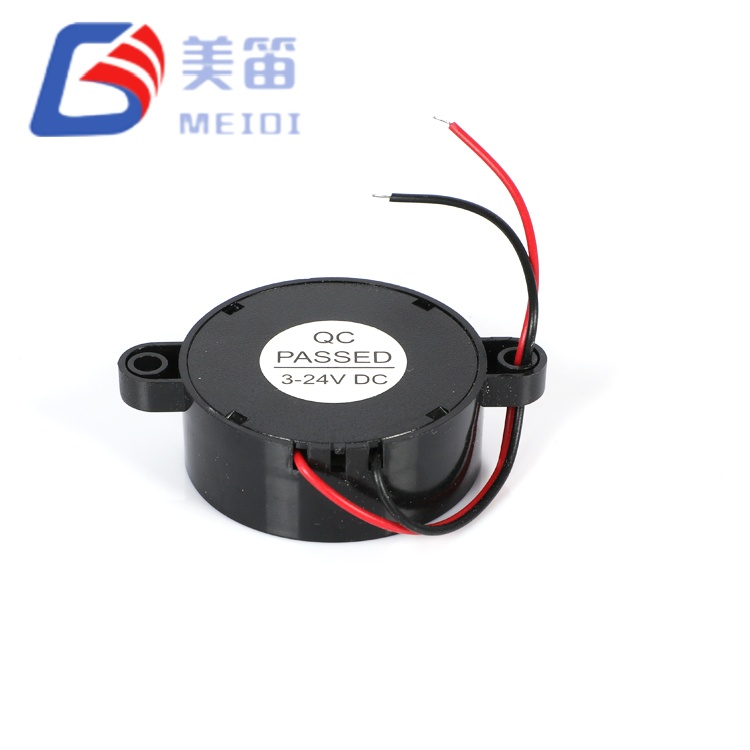

HND-4216 er en 42 mm-klasse aktiv piezoelektrisk summer med et indbygget drivkredsløb, anbragt i en sort ABS krop. 4216 Active Piezoelectric Buzzer fungerer direkte fra en DC-forsyning i 3V til 24V området og producerer en nominel 2800Hz tone uden behov for en ekstern oscillator. Φ41,8 mm membranen, kombineret med en 16 mm profil, giver et større udstrålingsområde end typiske 23 mm-modeller, der understøtter bredere lydspredning. Ved den nominelle 12VDC, strømtræk er angivet til 8mA. Denne gennemgående komponent er almindeligvis integreret til industrielle alarmpaneler, advarselssystemer til biler, alarmer om medicinsk udstyr og offentligt meddelelsesudstyr, hvor et lavere frekvens lydsignal foretrækkes.

Indbygget oscillation — DC-spænding producerer direkte en 2800Hz-tone

12 VDC nominel, 3–24 VDC driftsområde

8 mA strømforbrug ved mærkespænding

2800 ± 500 Hz resonansfrekvens — lavere tonehøjde end 3000 Hz+ varianter

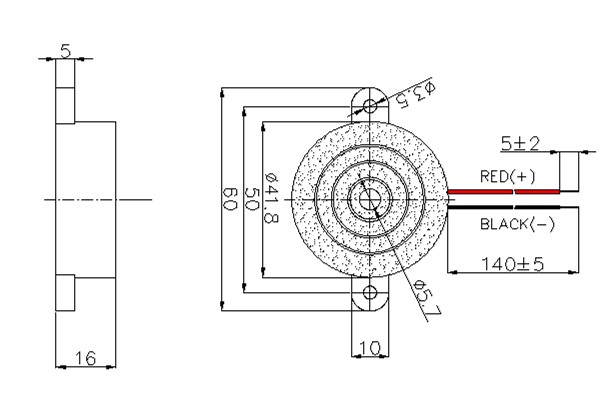

12 g masse, Φ41,8×16 mm dimensioner, montering gennem hul

Nøglefunktioner

Φ41,8 mm membran — giver et bredere effektivt udstrålingsområde sammenlignet med 23 mm-klasse summer, resulterer i bredere akustisk dækning ved åben montering

2800Hz centerfrekvens — lavere tonekarakter end 3000Hz eller 3700Hz varianter, velegnet til applikationer, hvor der ønskes en mindre gennemtrængende alarm

Fast 8mA strømforbrug ved 12VDC — forenkler strømbudgetplanlægningen multi-load designs

Bredt 3V til 24V DC forsyningsområde — kompatibel med batteridrevne enheder og 12V/24V industrielle strømskinner

Understøttet bølgelodning og manuel lodning – opfylder standard monteringsprocesser for gennemgående huller

Typiske applikationer

Industrielle kontrolpaneler og maskinstatusindikatorer, der kræver en alarm med lavere frekvens

Lydsignaler til biler (påmindelser om sikkerhedssele, advarsler om tændt forlygter, bipper fra parkeringssensorer)

Medicinsk udstyrsalarmer (patientmonitorer, infusionspumper, diagnostiske enheder)

Sikkerheds- og brandalarmlydgivere, hvor bredere lyddækning er en fordel

Uninterruptible power supplies (UPS) og strømfordelingsenheder med DC busspænding

Offentlige informationskiosker, køstyringsdisplays og transportmeddelelsespaneler

Forholdsregler

1. Anvend kun inden for 3–24 VDC-området. Spænding uden for dette område kan beskadige den interne oscillator eller piezomembran.

2. Huset er ikke forseglet. Undgå vand, flusmiddelrester eller klæbemiddel fra ind i lydporten, som kan skifte frekvens og reducere output.

3. Undgå eksponering for ætsende gasser (H₂S, SO₂ osv.) og høj luftfugtighed. Sådanne forhold kan oxidere interne kontakter og forringe ydeevnen.

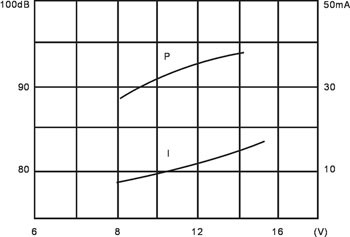

4. Lydtryksniveauet påvirkes af forsyningsspænding og kildestrøm kapacitet. Bekræft, at dit drevkredsløb opfylder de påkrævede parametre.

5. Sørg for, at den forreste akustiske port forbliver uhindret. Blokering vil reducere SPL og ændre den effektive frekvens.

6. Opbevar i original tørret emballage indtil montering for at forhindre fugt optagelse og stiftoxidation.

FAQ

1. Hvordan adskiller HND-4216 sig fra modeller med mindre diameter i MEIDI-serien?

4216 Active Piezoelectric Buzzer bruger en Φ41,8 mm membran og vejer 12 g sammenlignet med Φ23,0 mm og 5 g til HND-2316-serien. Dens resonansfrekvens er 2800±500Hz, lavere end 3000Hz eller 3700Hz muligheder. Strømforbrug er angivet til 8mA, hvorimod 23mm-serien kan trække op til 10mA.

2. Hvad er de nøjagtige lydtrykstestbetingelser for HND-4216?

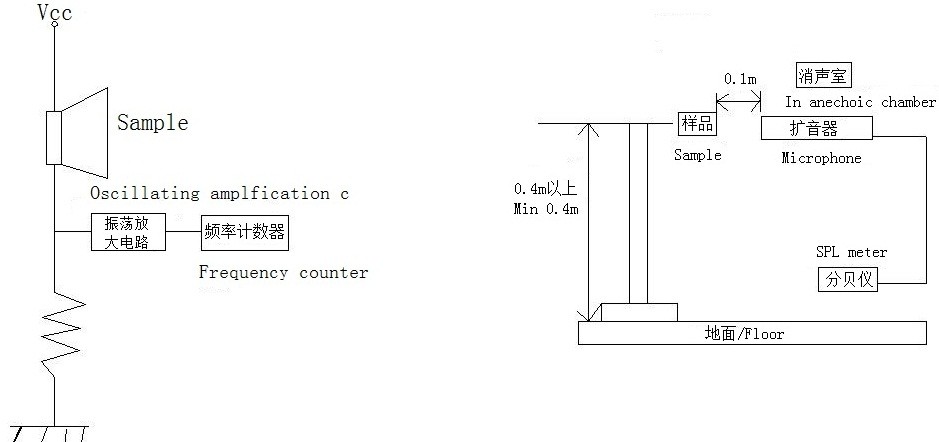

Specifikationen viser ≥90dB. Testprotokollen bruger 12Vp‑p firkantbølger ved 2800Hz, målt til 10 cm. Kontakt MEIDI for DC-drev SPL-kurver eller alternative testopsætninger med dine krav.

3. Hvorfor mangler testrapporten aktuelle forbrugsdata?

Standardtestrapporten inkluderer SPL-, frekvens- og dimensionskontrol. Nuværende forbrug er angivet som 8mA i produktparametertabellen. Batchstrøm verifikation kan leveres efter anmodning.

4. Hvilken PCB footprint clearance er påkrævet for HND-4216?

Kropsdiameteren er Φ41,8±0,3 mm. Kontakt MEIDI for det anbefalede hul mønster- og hold-out-zonetegning for at sikre korrekt frigang og akustisk ydeevne.

5. Hvordan påvirker 12 g-massen monteringssikkerheden?

Massen på 12 g er højere end for mindre summer. I miljøer med høje vibrationer, de gennemgående loddeforbindelser bør vurderes for mekanisk belastning. MEIDI kan levere monteringsvejledninger efter anmodning.

6. Hvorfor bruger testrapporten en firkantbølge til en aktiv summer?

HND-4216 er klassificeret til DC-drift med intern oscillation. 12Vp-p firkantbølge ved 2800Hz er standardkarakteriseringsbetingelsen. DC ydeevne data er tilgængelige separat.

Teknisk forespørgsel

For at opnå fuldstændige datablade, mekaniske tegninger, SPL frekvensrespons plots, eller pålidelighedstestdata for HND-4216, bedes du kontakte MEIDI med din ansøgningsoplysninger. Teknisk support svarer typisk inden for en hverdag.
