Eksternt firkantbølgedrev ved 2400Hz for ensartet akustisk output
42Ω spoleimpedans til printkortlayout med gennemgående huller
12 mm diameter til almindelige printkortlayouts med gennemgående huller
Min. 85dB lydtryk ved 10 cm under nominelle køreforhold
-20℃ til +70℃ driftstemperaturområde
Sort PPO-hus, der er kompatibelt med monteringsprocesser med gennemgående huller

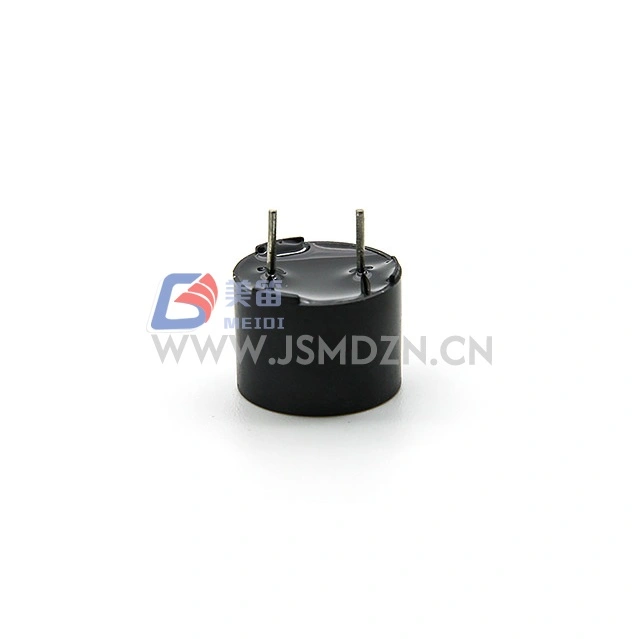

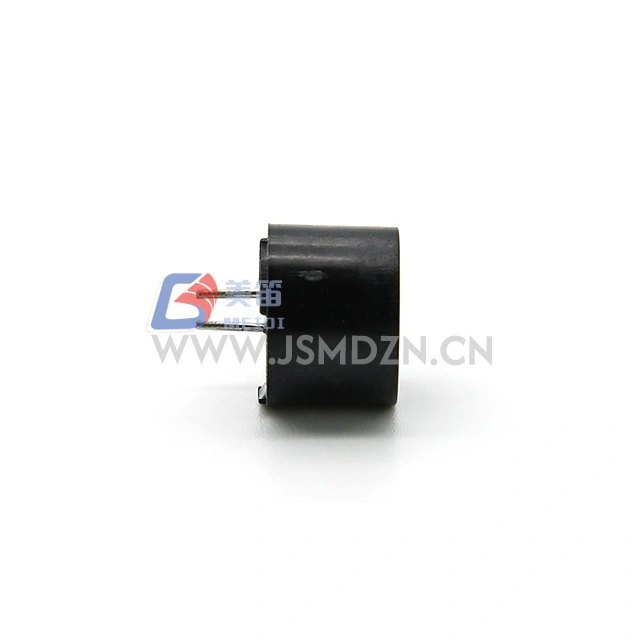

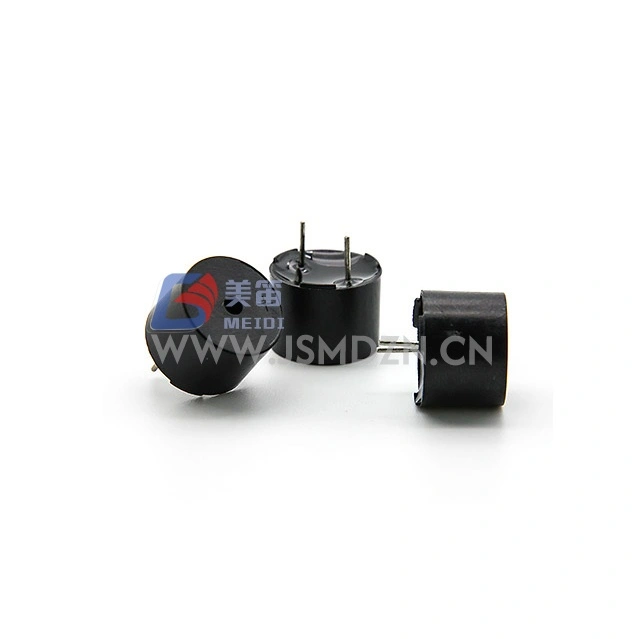

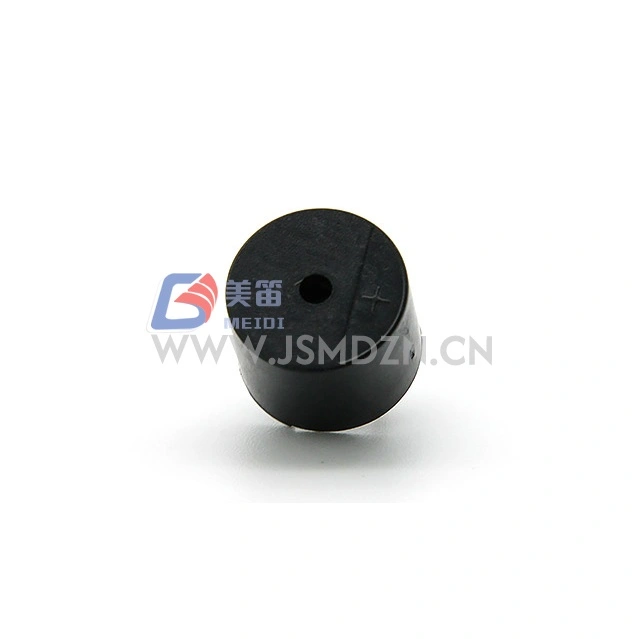

MEIDI HN-1295 12 mm 2400Hz elektromagnetisk passiv buzzer med gennemgående huller er en elektromagnetisk passiv buzzer designet til montering gennem huller i elektroniske systemer, der kræver eksternt drevsignal til lydgenerering. Med en kropsdiameter på 12 mm integreres denne summer i almindelige PCB-layouts, der bruges i industrielle kontrolpaneler, alarmsystemer, forbrugerapparater og diagnostisk udstyr.
2400Hz resonansfrekvensen accepterer eksterne firkantbølgedrevsignaler, hvilket muliggør ensartet akustisk feedback, når den drives ved eller nær den nominelle frekvens. Med en nominel spænding på 5Vo-p og et driftsområde på 3--7Vo-p giver HN-1295 fleksibilitet i driverkredsløbsdesign.
42Ω spolemodstanden er valgt til monteringsapplikationer med gennemgående huller. Det sorte PPO-hus giver strukturel stabilitet til monteringsprocesser gennem huller.
Ekstern drevarkitektur --- accepterer firkantbølgesignaler ved 2400Hz til tonegenerering; kræver AC excitation, vil DC-spænding alene ikke producere lyd
Formfaktor for gennemgående huller --- 12 mm diameter med stiftkonfiguration til standard printkortlayouts
42Ω spoleimpedans --- til printkortlayout med gennemgående huller
Stabil akustisk udgang --- Min. 85dB ved 10 cm ved 5Vo-p, 2400Hz, 50 % duty cycle firkantbølge
PPO-husmateriale --- sort hus for kompatibilitet med gennemgående samling
RoHS-miljøoverholdelse --- Ja

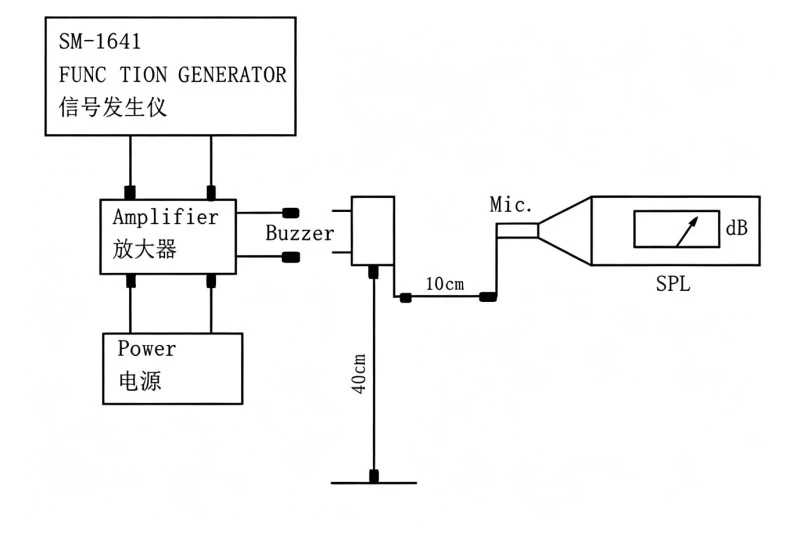

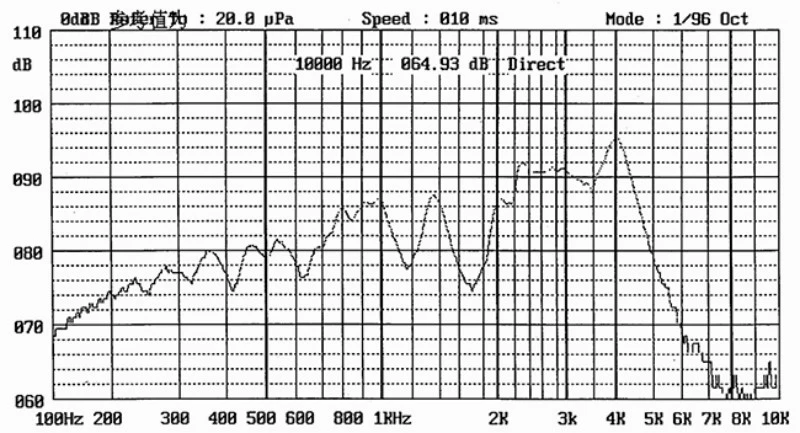

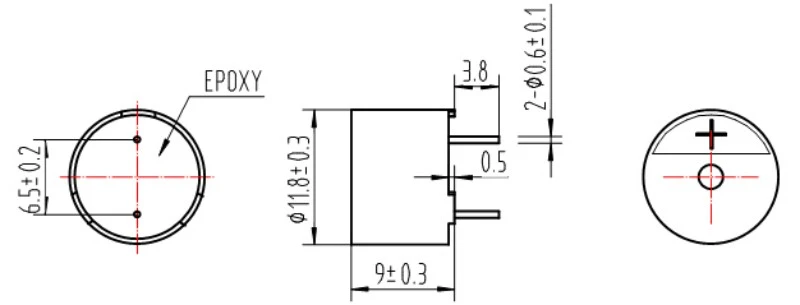

| Parameter | Værdi | Testbetingelser |
| Produkttype | Elektromagnetisk passiv summer | --- |
| Nominel spænding | 5Vo-s | Resonansfrekvensreference |
| Driftsspænding | 3--7Vo-s | Køresignal peak |
| Lydtrykniveau | Min. 85dB | Ved 5Vo-p, 2400Hz, 50% drift, 10cm |
| Resonansfrekvens | 2400Hz | Ved nominel spænding |
| Spole modstand | 42 ± 5Ω | --- |
| Nominel strøm | Maks. 80mA | Ved 5Vo-p, 2400Hz, 50% drift |
| Driftstemperatur | -20℃ ~ +70℃ | --- |
| Opbevaringstemperatur | -30℃ ~ +80℃ | --- |
| Ekstern størrelse | 12 mm (diameter) | Krop eksklusive stifter |
| Nettovægt | Ca. 1,5 g | --- |
| Husmateriale | Sort PPO | --- |
| Miljøbeskyttelsesforordningen | RoHS | --- |
Industrielle kontrolpanelalarmmoduler, der kræver akustiske alarmer
Sikkerheds- og indtrængningsdetektionssystemer med gennemgående printdesign
Kontroltavler til forbrugerapparater, der anvender standard buzzer-montering
Diagnose- og testudstyr kræver hørbar statusindikation
PLC og automationssystemer med drevudgange
Uafbrydelige strømforsyningsenheder til advarsler om fejltilstand
| Designkrav | HN-1295 Fordel |
| Gennemgående printkortlayout | 12 mm diameter til standard PCB montering |
| Konsekvent alarmtonefrekvens | 2400Hz resonansfrekvens for ensartet akustisk karakter |
| Kompatibilitet med monteringsprocesser | Sort PPO-hus til montage gennem hul |
| Miljøoverholdelse | RoHS |
MEIDI fremstiller HN-1295 med kvalitetskontrol på hvert produktionstrin fra produktdesign, indkøb og test. Kontakt MEIDI for certificeringsdetaljer.
Efter nogen af følgende tests skal produktet opfylde acceptkriterierne: ingen defekter eller forringelse af udseende og elektriske egenskaber (undtagen SPL); SPL må ikke falde med mere end 10dB fra minimums-SPL angivet i databladet.
| Test vare | Testbetingelser |
| Livsprøve | 25±10℃, nominel spænding, 1/2 duty resonansfrekvens firkantbølge, 96 timer |
| Høj temperatur test | +80 ℃ opbevaring i 96 timer, genvind ved stuetemperatur i 3 timer før test |
| Lav temperatur test | -40 ℃ opbevaring i 96 timer, genvind ved stuetemperatur i 3 timer før test |
| Fugtighedstest | +40±3℃, 90%--95% RH, 48 timer, restituerer ved stuetemperatur i 6 timer før test |
| Termisk stødtest | 70℃ 2 timer → -20℃ 2 timer (1 cyklus), interval 1 time mellem cyklusser, i alt 10 cyklusser |
| Drop Test | Standardemballage (alle 6 sider og 3 kanter), fald fra 1,2 meters højde på tykt træplade eller 5 cm hårdt træplade |
| Vibrationstest | 1000 cyklusser/min., amplitude 1,5 mm, 1 time pr. akse, 3 akser i alt |
Forsigtig: Undgå at fremmedlegemer trænger ind i produktet, herunder magnetiske materialer, vandopløselige materialer og ætsende gasser, da disse vil påvirke produktets elektriske ydeevne.

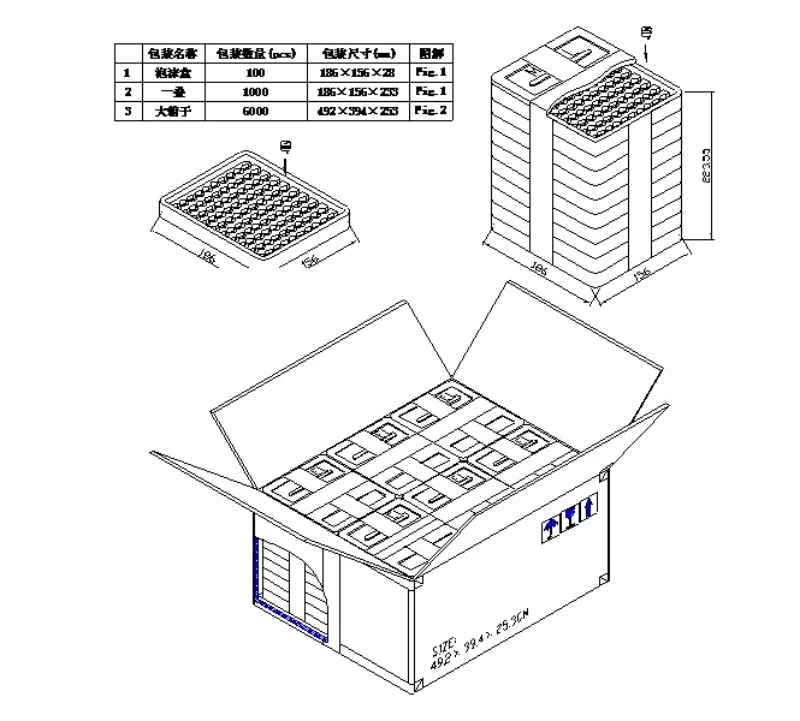

| Punkt | Specifikation |
| Produkttype | ELEKTROMAGNETISK BUZZER |
| Mængde | 6000 stk |
| Kartonvolumen | 52×41,5×27 CM |
1. Kræver denne buzzer et eksternt drevsignal, eller kan den drives med jævnspænding?
Som en passiv elektromagnetisk summer kræver HN-1295 et eksternt AC-signal --- typisk en firkantbølge ved eller nær 2400Hz --- for at generere hørbart output. DC-spænding alene vil ikke producere lyd og kan beskadige spolen gennem kontinuerlig strøm.
2. Hvilken kørefrekvens anbefales for maksimalt lydtryk?
Maksimal SPL forekommer ved resonansfrekvensen på 2400Hz. SPL falder betydeligt, når der drives off-resonans. For ensartet min. 85dB output, drev ved 2400Hz med 50 % duty cycle firkantbølge ved 5Vo-p.
3. Hvilket driverkredsløb er egnet til 42Ω spoleimpedansen?
Standard open-collector NPN/PNP transistorkonfigurationer med pull-up modstande er kompatible. For mikrocontroller GPIO direkte drev skal du kontrollere, at porten kan kilde eller synke ≥80mA. En tilbageløbsdiode er anbefalet praksis ved kørsel med induktive belastninger eller relækredsløb.
4. Hvad er den anbefalede loddemetode for denne gennemhullede buzzer?
HN-1295 er kompatibel med standard gennemhullede bølgeloddeprocesser. For manuel lodning, kontakt MEIDI for anbefalede temperatur- og varighedsspecifikationer.
5. Er brugerdefinerede resonansfrekvenser eller spolemodstande tilgængelige?
Kontakt MEIDI for tekniske forespørgsler vedrørende brugerdefinerede konfigurationer.
Kontakt MEIDI Applications Engineering for tekniske datablade, noter til applikationsnoter til drevkredsløb eller OEM-konfigurationsdiskussion.
