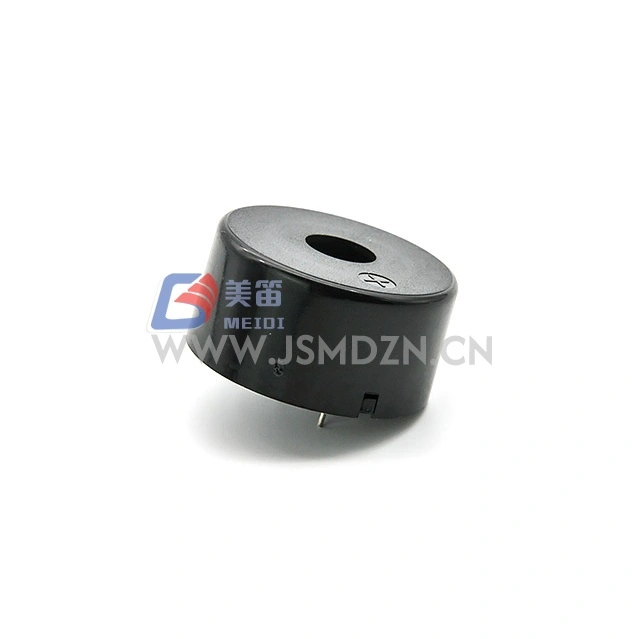

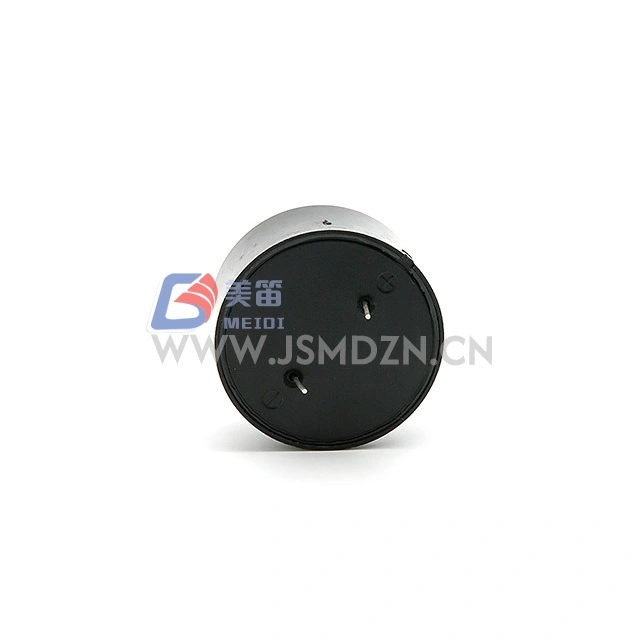

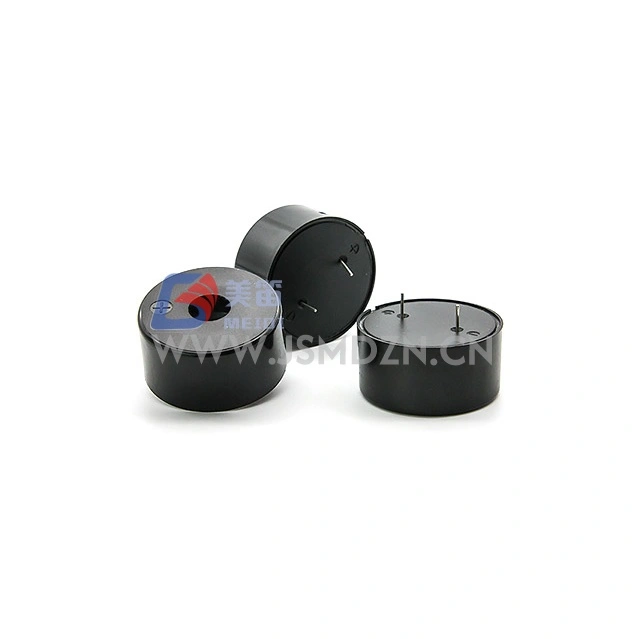

MEIDI HND-4020 3KHz Piezo Electronic Alarm er en elektronisk alarmenhed designet til hørbare advarsler og alarmapplikationer. Den bruger en piezoelektrisk transducer drevet af et eksternt firkantbølge- eller PWM-signal, hvilket gør det muligt for systemdesignere at kontrollere tonefrekvens og mønster.
HND-4020 giver genlyd ved 3000±500Hz og producerer min. 89dB lydtryk ved 3Vp-p, 3kHz, 50% duty, målt til 30cm. Det brede 1~25Vp-p driftsområde understøtter forskellige driverkredsløbsdesign. Med en kapacitans på 30000±30%pF ved 1kHz og et sort PPO-hus passer denne elektroniske alarm til industri-, sikkerheds- og processtyringsadvarselssystemer.
Ekstern drevfleksibilitet — accepterer PWM- eller firkantbølgedrev til programmerbar toneoutput
3000Hz resonansfrekvens — fabriksindstillet med ±500Hz tolerance
Bredt spændingsområde — 1~25Vp-p driftsområde understøtter forskellige driverkredsløb
Lavt strømforbrug — Maks. 5mA ved 3Vp-p, 3kHz, 50% drift
PPO-hus — sort PPO-materiale for termisk og mekanisk holdbarhed
| Parameter | Værdi | Testbetingelser |
| Produkttype | Elektronisk alarm | — |
| Nominel spænding | 3 Vp-p | Pr. testbetingelser |
| Driftsspænding | 1~25 Vp-p | Køresignalets rækkevidde |
| Resonansfrekvens | 3000 ±500 Hz | — |
| Lydtrykniveau | Min. 89 dB | 3Vp-p, 3kHz, 50 % drift, 30 cm |
| Nominel strøm | Maks. 5 mA | 3Vp-p, 3kHz, 50% drift |
| Kapacitans | 30.000 ±30 % pF | Ved 1kHz |
| Driftstemperatur | -20℃ ~ +70℃ | Sammenhængende |
| Opbevaringstemperatur | -30℃ ~ +80℃ | Ikke i drift |
| Udvendige dimensioner | Φ39,5 × 26 mm | Kun krop, pr. måltegning |
| Monteringshulafstand | 18 mm | Måltegning |
| Nettovægt | Ca 15 g | — |
| Husmateriale | PPO | Sort |
| Miljøoverholdelse | RoHS | — |
Eksterne drevalarmsystemer — udstyr med en mikrocontroller eller driver-IC, der giver PWM eller firkantbølgeoutput
Industriprocesadvarsler — fejl- og fareadvarsler i kontrolsystemer
Sikkerhedspaneler — indbruds- og statusalarmer drevet af eksterne kontrolsignaler
Programmerbare alarmsystemer — frekvensmodulation muliggør multi-tone og variabelt mønster output
Generelt elektronisk udstyr — statustoner, fejlmeddelelser og operatørfeedback
| Designkrav | HND-4020 fordel |
| Programmerbar toneudgang | Eksternt PWM-drev muliggør variabel frekvens og mønstre |
| Bred spændingskompatibilitet | 1~25Vp-p driftsområde rummer forskellige driverdesigns |
| Lavt strømforbrug | Maks. 5mA ved nominelle testforhold |

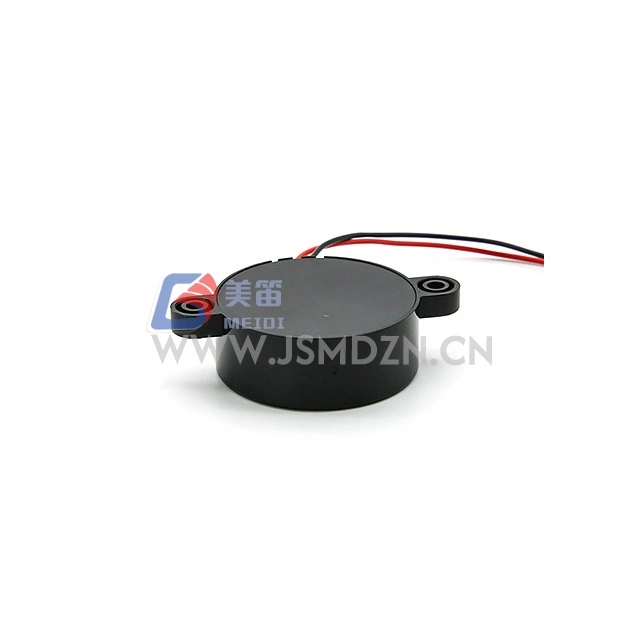

| Panel montering | Φ39,5 mm hus med monteringshuller til chassisinstallation |
| Tilpasning af drevkredsløb | 30000pF nominel kapacitans til standard piezo-driver-tilpasning |
MEIDI fremstiller den elektroniske alarm HND-4020 under kontrollerede produktionsprocesser. Hvert produktionsparti gennemgår:
Frekvensverifikation — resonansfrekvenstest ved 3000±500Hz
SPL-verifikation — lydtryksverifikation ved 3Vp-p, 3kHz, 50 % drift, 30 cm
Strømforbrugstest — Maks. 5mA-tjek under nominelle testforhold
Dimensionel inspektion — Φ39,5×26 mm krop og monteringshul layoutkontrol
Pålidelighedstest — inklusive 96-timers almindelig temperaturlevetid-test, +80℃ højtemperaturopbevaring, -30℃ lavtemperaturopbevaring, 48-timers fugteksponering ved +40℃/90–95 %RH, 10-cyklus temperaturchok (+70℃↔-20℃-test, 1.2m-akse vibration), mekanisk faldtest, 1-2m.
Produkterne er fremstillet med RoHS-kompatible materialer. Kontakt MEIDI for detaljeret kvalitetsdokumentation og testrapporter.
1. Kræver HND-4020 en ekstern oscillator eller PWM-signal?
Ja. HND-4020 kræver et eksternt AC- eller PWM-signal ved eller tæt på dets resonansfrekvens på 3000Hz. DC-spænding alene vil ikke producere hørbar udgang, fordi det piezoelektriske element kræver polaritetsvending for mekanisk at bøje og generere lydtryk.
2. Hvilken drivspænding og frekvens anbefales til HND-4020?
Kildespecifikationen angiver testbetingelser for 3Vp-p, 3kHz, 50 % duty firkantbølge. Driftsspændingsområdet er 1~25Vp-p. For nominel lydoutput skal du køre ved 3Vp-p nær resonansfrekvensen.
3. Hvorfor er SPL målt til 30 cm i stedet for 10 cm?
Kildespecifikationen viser Min. 89dB ved 30 cm under nominelle testforhold. Denne måleafstand er en del af den definerede testtilstand og bør bruges ved sammenligning af akustisk output.
4. Hvad er kapacitansen af HND-4020, og hvorfor betyder det noget?
Den nominelle kapacitans er 30000±30%pF ved 1kHz. Denne kapacitive belastning bestemmer den strøm, der kræves fra driverkredsløbet. Bekræft, at driveren kan levere tilstrækkelig strøm ved din skiftefrekvens og spænding.
5. Hvad er monteringsdimensionerne på HND-4020?
Måltegningen viser et Φ39,5 mm diameter hus med 26 mm total højde og monteringshuller med en afstand på 18 mm fra hinanden. Kontakt MEIDI for den officielle mekaniske tegning.

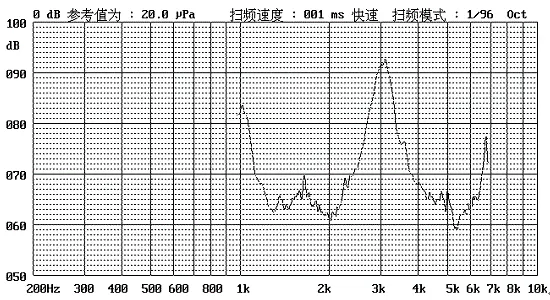

Kontakt MEIDI for tekniske datablade, noter til frekvensomformerapplikationer, frekvensresponsdata eller OEM-konfigurationsdiskussion. Produktspecifikationer og kvalifikationsdokumentation er tilgængelige under gensidig NDA.
