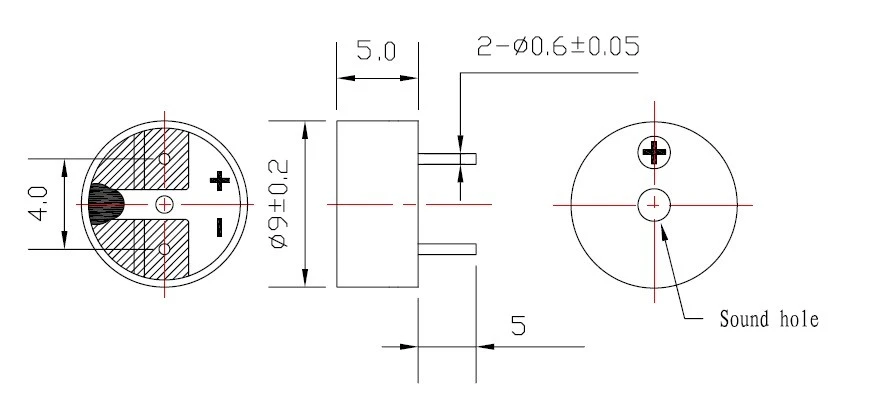

9 × 5 mm gennemgående pakke til direkte PCB-montering
2700Hz resonansfrekvens for tonal output med eksternt firkantbølgedrev
16Ω spoleimpedans til 3V-klasse driverkredsløb
Min. 85dB lydtryk ved 10 cm under 3Vo‑p, 2700Hz, 50 % duty cycle
3–7Vo‑p driftsspændingsområde
Sort PPO-hus vurderet til -20℃ til +70℃ drift

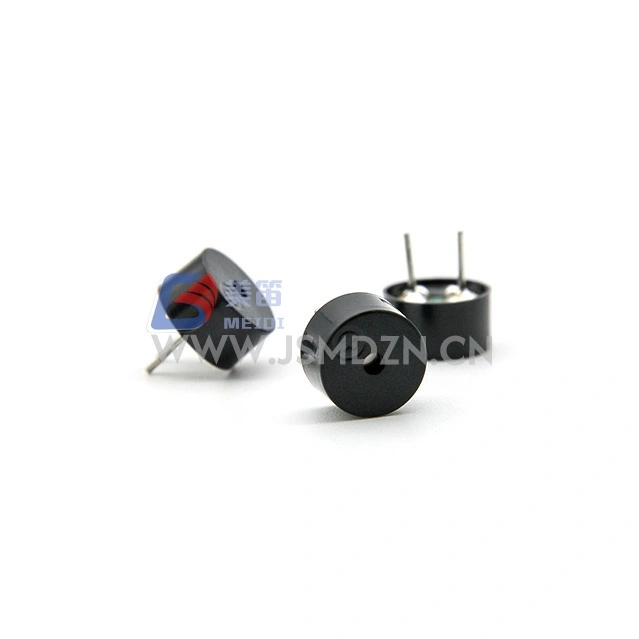

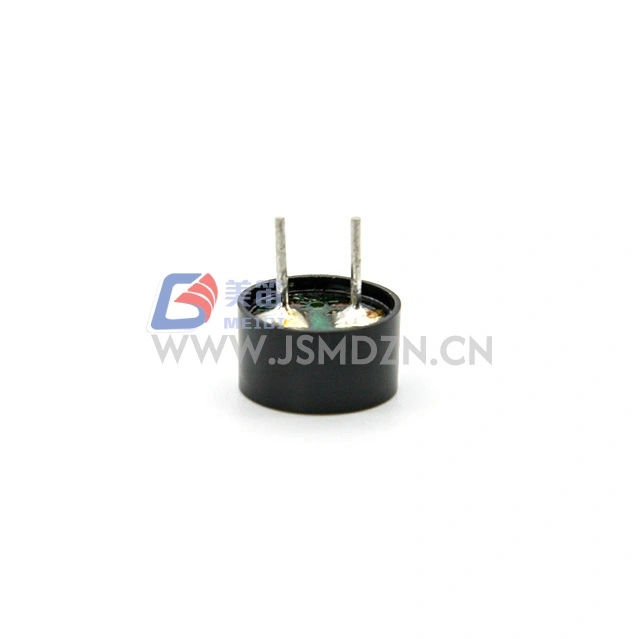

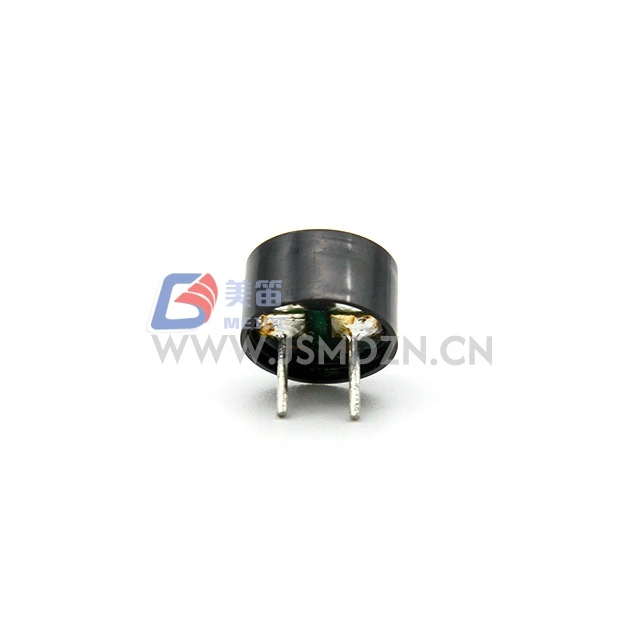

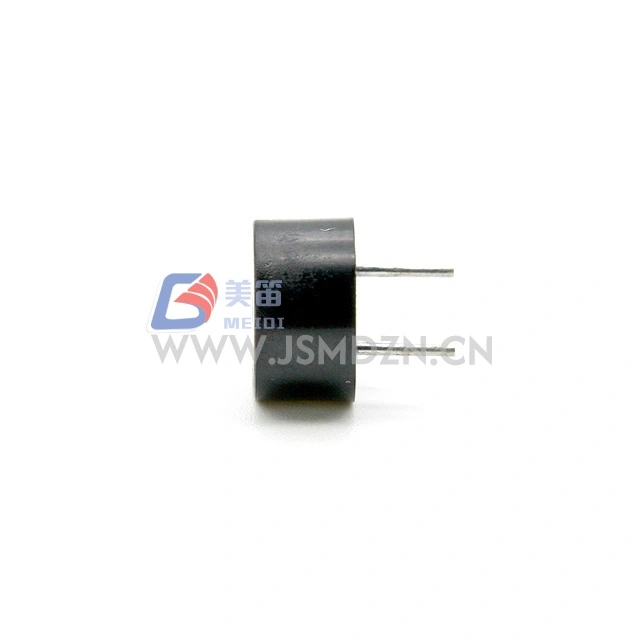

MEIDI HN-9050 9x5 mm elektromagnetisk passiv buzzer med gennemgående huller er en elektromagnetisk passiv buzzer med gennemgående huller, der kræver et eksternt firkantbølge- eller PWM-drevsignal for at generere lyd. Med en nominel spænding på 3Vo‑p og et driftsområde på 3–7Vo‑p kan den rumme 3V logik og buffer-drivertrin, der almindeligvis anvendes i industrielt udstyr. 16Ω-spolen og 2700Hz resonansfrekvens giver en defineret akustisk reference for alarm- og statusfeedback-design. Som en passiv enhed tillader HN-9050 frekvens- og tonekontrol gennem det eksterne drevsignal, hvilket understøtter fleksibel lydgenerering på tværs af forskellige applikationer.
| Parameter | Værdi | Testbetingelser |
| Produkttype | Elektromagnetisk passiv summer | — |
| Nominel spænding | 3Vo‑p | Resonansfrekvensreference |
| Driftsspænding | 3–7Vo‑s | Køresignalspids |
| Nominel strøm | Maks. 80mA | Ved 2700Hz, 50 % drift, 3Vo‑p firkantbølge |

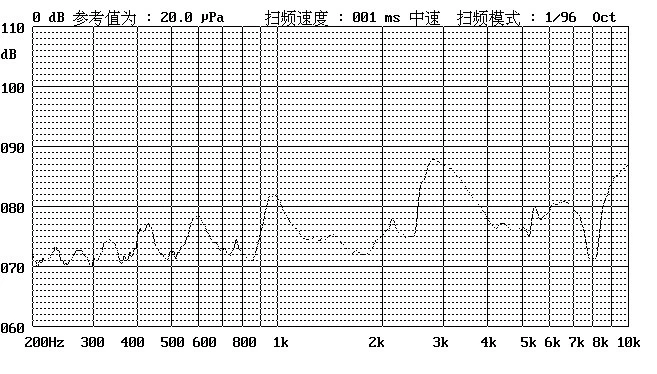

| Lydtrykniveau | Min. 85dB | Ved 2700Hz, 50 % drift, 3Vo‑p, 10 cm |
| Spole modstand | 16 ± 4Ω | Ved 25℃, DC |
| Resonansfrekvens | 2700Hz | Ved nominel spænding |
| Driftstemperatur | -20℃ ~ +70℃ | — |
| Opbevaringstemperatur | -30℃ ~ +80℃ | — |
| Nettovægt | Ca. 1,5 g | — |
| Husmateriale | Sort PPO | — |
| Miljøbeskyttelse | RoHS | — |
Standard testbetingelser: Temperatur 25±3℃, luftfugtighed 60±10% relativ fugtighed, tryk 860–1060hPa
Gennemgående PCB-samlinger i industrielle kontrolenheder til status- og fejlalarmer
Alarm- og sikkerhedsmoduler drevet af eksterne firkantbølgekilder
Husholdnings- og kommercielle apparater med konventionelle PCB-layouts
Kontorudstyr og salgsautomater til tidsindstillede lydsignaler
Måle- og instrumenteringsudstyr, der kræver tonefeedback
Kommunikationsinfrastruktur til vedligeholdelse og alarmindikation
| Designkrav | HN-9050 Advantage |
| Akustisk output i gennemgående hulformat | Min. 85dB SPL i en 9 × 5 mm pakke |
| 3V systemkompatibilitet | 3Vo‑p-klassificering med 3–7Vo‑p-driftsområde |
| Manuel og automatiseret montage | Gennemgående ledninger til håndlodning og bølgelodning |
| Udbudsvariationstolerance | 7Vo‑p maksimal driftsspænding |
| Termisk stabilitet | PPO-hus på tværs af -20℃ til +70℃ |

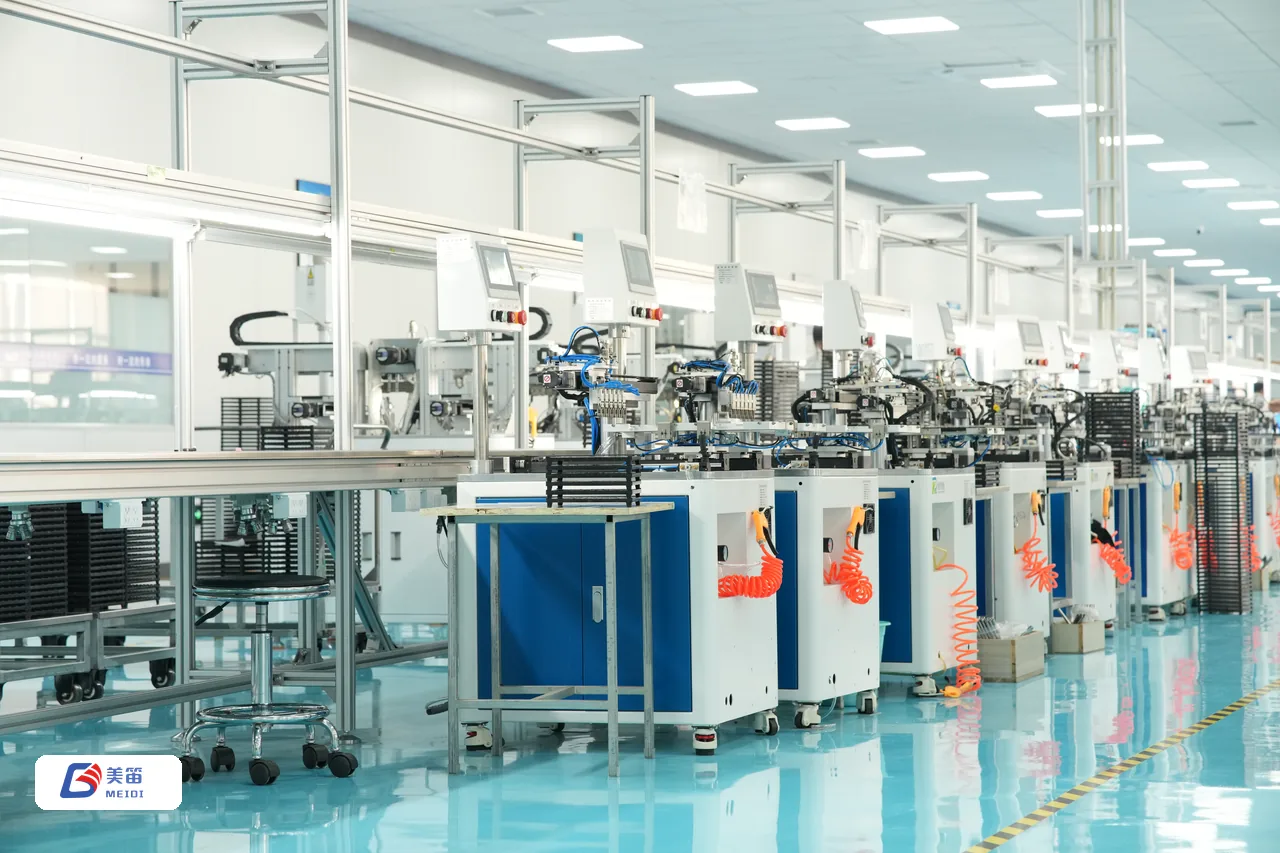

MEIDI fremstiller HN-9050 under kontrollerede produktionsprocesser, herunder inspektion af indgående materiale, verifikation af spolemodstand og akustisk test pr. produktionslot. Hvert parti udsættes for pålidelighedstest, der dækker levetid, høj/lav temperatur, fugtighed, termisk stød, fald og vibrationer. Efter nogen af disse tests skal produktet opfylde acceptkriterier uden funktionel nedbrydning ud over den specificerede lydtrykstolerance.
| Test vare | Testbetingelser |
| Livsprøve | 25±10℃, nominel spænding, 1/2 duty resonansfrekvens firkantbølge, 96 timer |
| Høj temperatur test | +80 ℃ opbevaring i 96 timer, genvind ved stuetemperatur i 3 timer før test |
| Lav temperatur test | ‑40℃ opbevaring i 96 timer, genvind ved stuetemperatur i 3 timer før test |
| Fugtighedstest | +40±3℃, 90%–95% RH, 48 timer, restituerer ved stuetemperatur i 6 timer før test |
| Termisk stødtest | 70℃ 2 timer → -20℃ 2 timer (1 cyklus), interval 1 time mellem cyklusser, i alt 10 cyklusser |
| Drop Test | Standardemballage, alle 6 sider og 3 kanter, falder fra 1,2 meters højde på tykt træplade |
| Vibrationstest | 1000 cyklusser/min, amplitude 1,5 mm, 1 time pr. akse, 3 akser i alt |
Forsigtig: Undgå at fremmedlegemer trænger ind i produktet, herunder magnetiske materialer, vandopløselige materialer og ætsende gasser, da disse kan påvirke den elektriske ydeevne.
1. Hvilket drivsignal kræves til HN-9050?

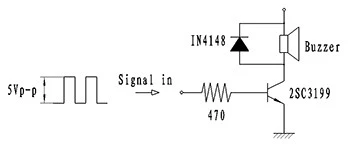

HN-9050 er en passiv summer og kræver et eksternt firkantbølge- eller PWM-signal. En 2700Hz, 50 % duty cycle firkantbølge ved 3Vo‑p producerer den nominelle Min. 85dB output ved 10 cm. Kontakt MEIDI for noter om applikationsnoter til drevkredsløb.
2. Kan denne summer fungere ved andre spændinger end 3Vo‑p?
Ja. The operating voltage range is 3–7Vo‑p. Sound pressure scales with drive voltage; rated SPL is specified at 3Vo‑p. For spændinger uden for dette område, kontakt MEIDI for verifikation.
3. Hvordan påvirker 16Ω spolemodstanden driverens design?
16Ω-spolen trækker maksimalt 80mA ved 3Vo‑p. Bekræft, at dit drivertrin kan hente denne strøm med tilstrækkelig mætningsspænding og varmeafledning.
4. Hvilke loddemetoder er kompatible med PPO-huset?
De gennemgående ledninger understøtter standard håndlodning og bølgelodning. Undgå langvarig termisk eksponering ud over husets temperaturklassificering. Kontakt MEIDI for anbefalede loddeprofiler.
5. Er HN-9050 pin-kompatibel med andre 9 mm gennemgående buzzers?
Kontakt MEIDI for den mekaniske tegning og anbefalede hulmønster for at verificere footprint-kompatibilitet med dit printkort.
Kontakt MEIDI for tekniske datablade, noter om drevkredsløb, pålidelighedstestrapporter eller OEM-tilpasning af HN-9050. Vores team understøtter evalueringsenheder og applikationsteknik til integration af buzzer gennem huller.
