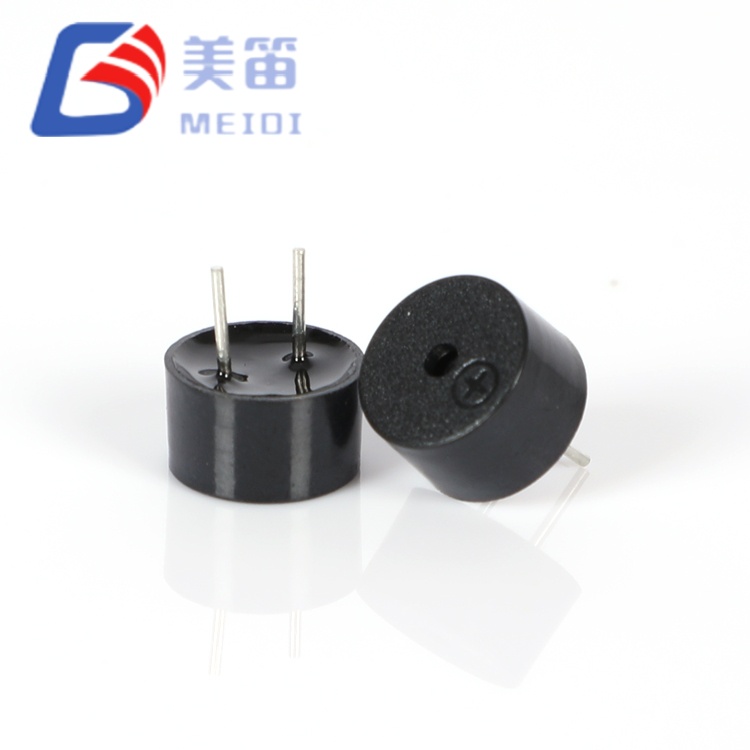

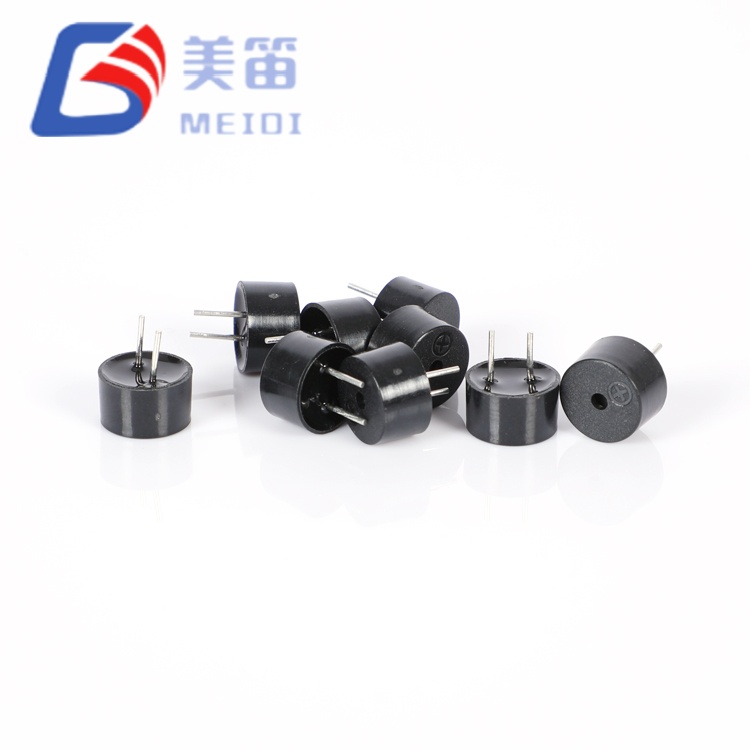

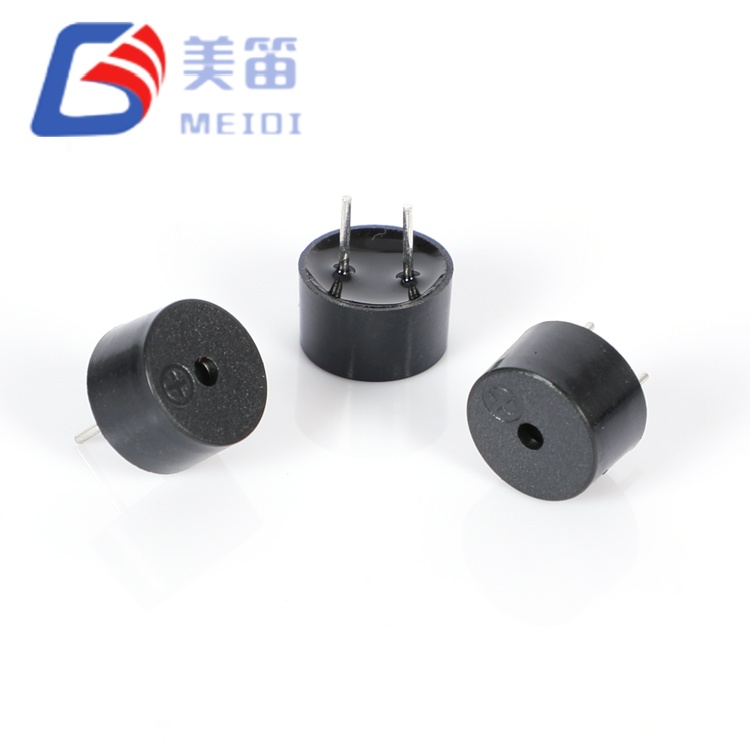

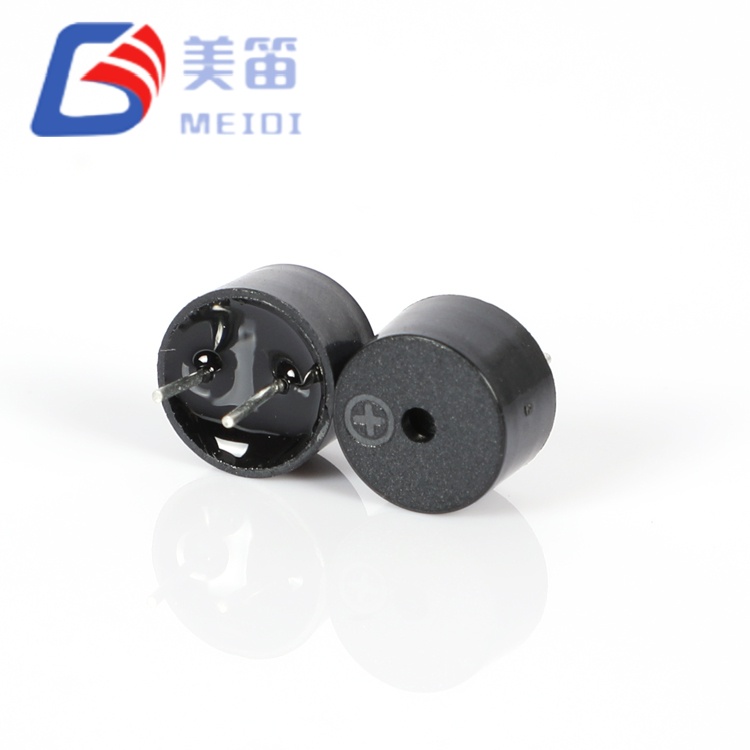

9*4,2 mm magnetisk passiv summer

Den 9*4,2 mm magnetiske passive buzzer består af tre passive elektromagnetiske summer, der deler en fælles 9,0×5,5 mm gennemhullet mekanisk platform, hvilket muliggør valg af spænding, impedans og frekvens uden ændringer i printkortets layout. Denne familie løser en hyppig indkøbsudfordring: Ingeniører står ofte over for afvejninger mellem drivspænding, strømforbrug og akustisk karakter, der tvinger kostbart mekanisk omdesign, når det første valg viser sig at være suboptimalt.

Fremstillet på MEIDIs Jiangsu-anlæg kræver disse passive summer ekstern AC-excitation - typisk en firkantbølge eller PWM-signal fra en mikrocontroller eller dedikeret driver. Det ensartede fodaftryk betyder, at identiske hulmønstre, udelukkelseszoner og akustiske modeller gælder for alle varianter; kun drevkredsløbet og styklisteposten er forskellige. Det sorte PBT-hus modstår bølgelodning ved 255°C og manuel efterbearbejdning ved 360°C, hvilket gør serien velegnet til både højvolumen automatiseret montage og reparation af ældre udstyr.

Kerntekniske fordele

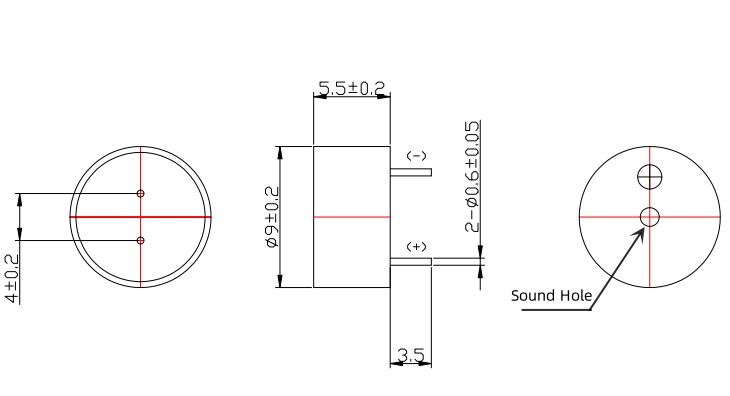

Samlet mekanisk platform – identisk 9,0×5,5 mm fodaftryk og stiftkonfiguration på tværs af alle varianter; vurdere elektriske muligheder uden PCB layout revision

Spændingsoptimeret impedansparring – 16Ω for enkelhed på 3,3V direkte drev; 42Ω for 5V reduceret strømeffektivitet

Frekvensvalgbar akustik – 2,7 kHz til lavfrekvente alarmer; 4,0 kHz for højere frekvens tonal klarhed

Reparationstolerant PBT-hus – tåler bølgelodning ved 255°C, manuel lodning ved 360°C og gentagen efterbearbejdning uden akustisk forringelse

Ældre-kompatibelt gennemhullet fodaftryk – drop-in erstatning for forældede 9 mm og 12 mm industristandard summer

Fuld batchsporbarhed – partikodemærkning muliggør 10 års opbevaring af produktionsdato, testdata og batch-optegnelser for råmaterialer

Mål applikationssegmenter

QMB-09B-03: Batteridrevne bærbare instrumenter, smart målerinfrastruktur, 3,3V kontroltavler til forbrugerapparater, Li-ion-drevne IoT-sensorer, håndholdte diagnostiske værktøjer

QMB-09B-05: Industrielle PLC-alarmmoduler, 5V biltilbehørssystemer, kommercielle kølestyringer, uafbrydelige strømforsyninger, bygningsautomationspaneler

QMB-09B-05 4KHZ: Medicinsk diagnostisk udstyr, der kræver skarpe alarmtoner, sikkerhedsindbrudspaneler med tonal diskrimination, forbrugerelektronik, der kræver akustisk branding, adgangskontrolsystemer med flere hørbare signaler

Produktionskvalitet og batchsporbarhed

MEIDI producerer QMB-09B-serien på dedikerede samlebånd med gennemgående huller med automatiserede oprulnings-, lodde- og inspektionsstationer. Vores Jiangsu-produktionsbase følger ISO 9001-protokoller, med kontrol i processen på hvert produktionstrin. Hver batch bærer en partikodemærkning på huset, hvilket muliggør 10 års sporbarhed til produktionsdato, testregistreringer og råvarecertifikater.

Kvalifikation på batchniveau omfatter:

Spolemodstand 100 % test – tolerancebekræftelse pr. variantspecifikation (16Ω ±5Ω eller 42Ω ±5Ω)

Resonansfrekvens stikprøvekontrol – statistisk prøvetagning ved nominel frekvens ±11 %; typisk målt område 2650–2740Hz for 2,7kHz varianter

SPL batchverifikation – ≥85dB minimum ved nominelle forhold; prøvegennemsnit typisk 90-93dB

Validering af strømtræk – ≤80mA (QMB‑09B‑03) eller ≤60mA (QMB‑09B‑05 varianter) ved nominel spænding

Loddebarhed iht. J-STD-002 – kategori 3, 260°C fugtbalance med fuld blydækning

RoHS- og REACH-overholdelse – fuld materialeerklæring og certifikat tilgængelig efter anmodning

Termisk chok-cyklus – 5 cyklusser mellem -30°C og +80°C med 30 minutters ophold pr. ekstrem, verifikation af strukturel integritet af PBT-huset og interne forbindelser

Series FAQ – Praktisk vejledning til design og indkøb

Q1: Hvordan vælger jeg mellem QMB-09B-03, QMB-09B-05 og QMB-09B-05 4KHZ?

Valget styres af din tilgængelige drevspænding, nuværende budget og akustiske præferencer. QMB-09B-03 (16Ω, 1,5-4,5V) er optimeret til 3,3V logik- og Li-ion batterisystemer, hvor direkte MCU GPIO-drev ønskes. Dens lavere spolemodstand udvinder mere strøm fra 3,3V-skinner, hvilket producerer højere SPL pr. volt end 42Ω-varianten ved samme drevspænding. QMB-09B-05 (42Ω, 3-7V) er målrettet 5V industri- og bilbusser, hvor reduceret strømforbrug (≤60mA vs. ≤80mA) har betydning for termisk styring og strømforsyningsbelastning. 4kHz-varianten leverer den samme spændingskompatibilitet med højere frekvens tonal klarhed til applikationer, hvor 2,7kHz er for lavt eller maskeret af omgivende støj.

Q2: Kan jeg bruge QMB-09B-03 i et 5V-system eller QMB-09B-05 i et 3,3V-system?

Anbefales ikke uden ændringer. QMB-09B-03 er normeret til maksimalt 4,5V; anvendelse af 5V risikerer overophedning af spolen og kan overstige ≤80mA-specifikationen. Den minimale driftsspænding for QMB-09B-05 er 3V; ved 3,3V producerer 42Ω-spolen reduceret output under nominel specifikation. For 5V-systemer, der kræver 16Ω-drevkarakteristika, tilføjes en seriemodstand (typisk 47–100Ω) for at begrænse strømmen til sikre niveauer. For 3,3V-systemer, der kræver 42Ω-karakteristika, skal du overveje QMB-09B-03 i stedet for, eller vurdere, om en 5V-forsyning kan dirigeres til buzzeren separat.

Q3: Hvad er den praktiske forskel mellem 2,7 kHz og 4,0 kHz i typiske miljøer?

2,7 kHz giver lavere frekvens penetration, der skærer gennem mekanisk omgivende støj, der er almindelig i fabriksgulve, køretøjskabiner og maskinkabinetter. 4,0 kHz leverer en højfrekvent tonal karakter med stærk fornemmelse i mere stille indendørs miljøer såsom medicinske faciliteter, kontorer og forbrugermiljøer. I udendørs applikationer forplanter 2,7 kHz sig med mindre atmosfærisk dæmpning over afstand. Begge frekvenser kan fremstilles lige meget med identiske pålidelighed og levetidskarakteristika; valg er en akustisk præference og overvejelse af omgivende støj.

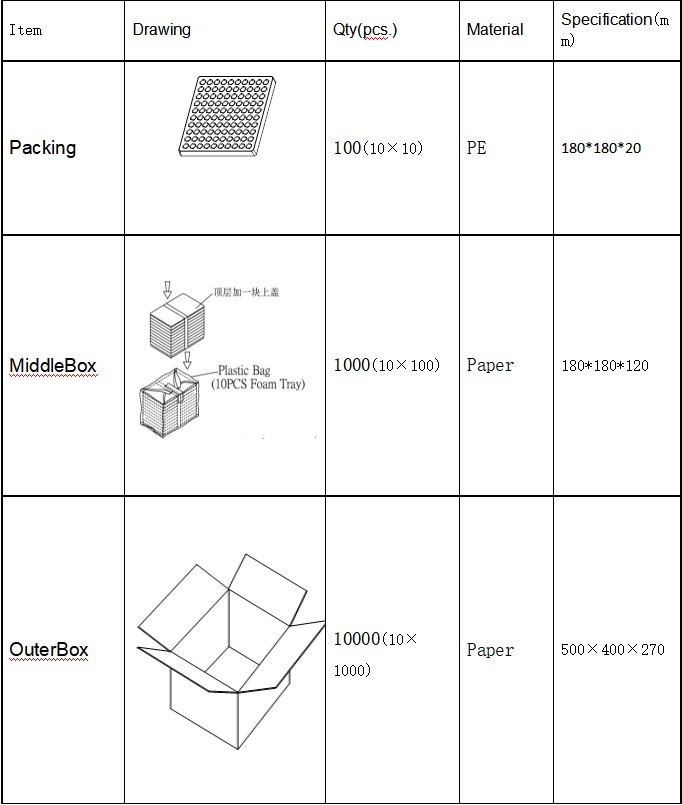

Spørgsmål 4: Er tilpassede ledningslængder, alternativ stiftformning eller tape-og-rulle-emballage tilgængelige?

Ja. MEIDI understøtter tilpasset blytrimning (lige, bøjede, offset eller lodret formning) til ikke-standard printkortlayouts eller højdebegrænsede kabinetter. Tape-og-rulle-emballage er ikke standard for brummere med gennemgående huller, men kan arrangeres til automatisk isætning i store mængder med minimumsbestillingsmængder. Skræddersyet leaddannelse tilføjer typisk 2-4 uger til leveringstiden afhængigt af volumen og kompleksitet. Indsend en OEM-konfigurationsanmodning for tilbud og gennemførlighedsvurdering.

Q5: Kan jeg køre disse summer med en anden frekvens end den nominelle resonans?

SPL falder, når den køres væk fra resonans — output falder ca. 6dB pr. oktav off-resonans. For maksimal lydstyrke skal du køre med den nominelle frekvens (2700Hz eller 4000Hz) ±5%. Til flertonede eller musikalske applikationer, der kræver bred frekvensrespons, kan du overveje en piezoelektrisk summer eller miniaturehøjttaler i stedet. QMB-09B-serien er optimeret til alarmtoner med fast frekvens, hvor maksimal SPL pr. watt er det primære krav.

Q6: Hvad er den forventede akustiske levetid under kontinuerlig kørsel ved nominel spænding?

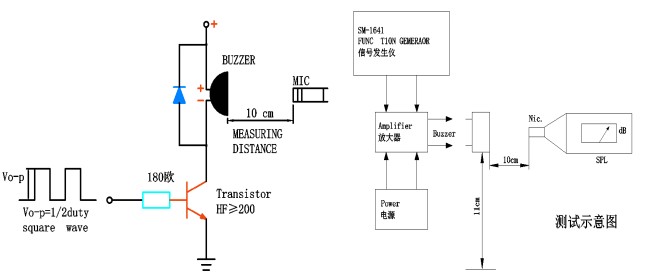

QMB-09B-serien er en passiv komponent; levetid afhænger af drevsignalets driftscyklus, omgivende temperatur og spænding. Standardkvalifikationen inkluderer 96 timers kontinuerlig kørsel ved nominel spænding med 1/2 duty cycle firkantbølge ved 25°C. For forlængede kontinuerlige toneapplikationer forlænger reduktion af driftscyklus (f.eks. 1 sekund tændt, 4 sekunder slukket) levetiden og reducerer spoleopvarmning. Kontakt fabriksingeniøren for applikationsspecifikke levetidsestimater under dine driftsforhold.
