9,6 × 5 mm gennemgående pakke til direkte PCB-montering
2700Hz resonansfrekvens for tonal output med eksternt firkantbølgedrev
40Ω spoleimpedans til 5V-klasse driverkredsløb
Min. 85dB lydtryk ved 10 cm under 5Vo‑p, 2700Hz, 50 % duty cycle
4–6Vo‑p driftsspændingsområde
Sort PPO-hus vurderet til -30℃ til +75℃ drift

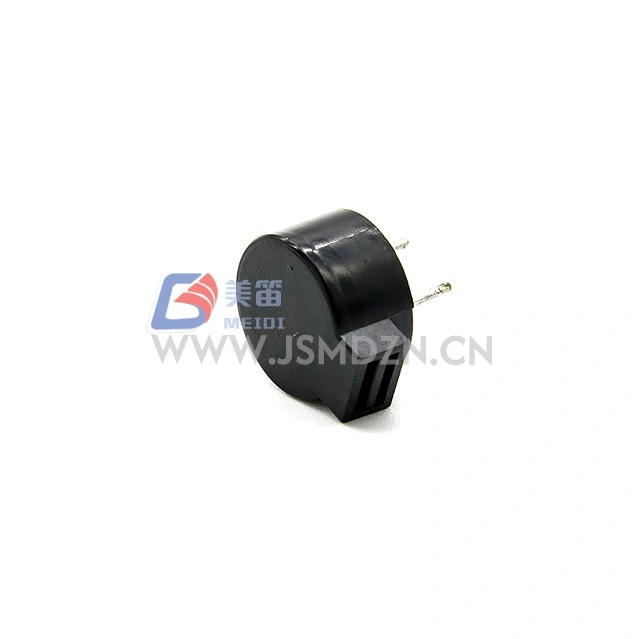

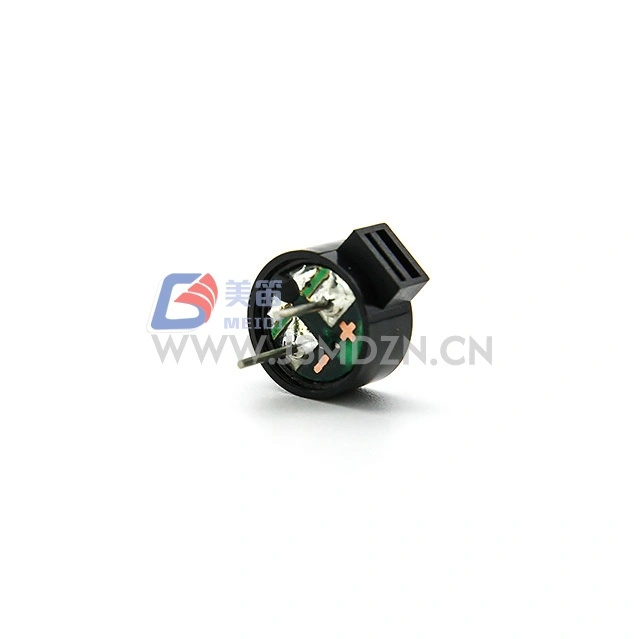

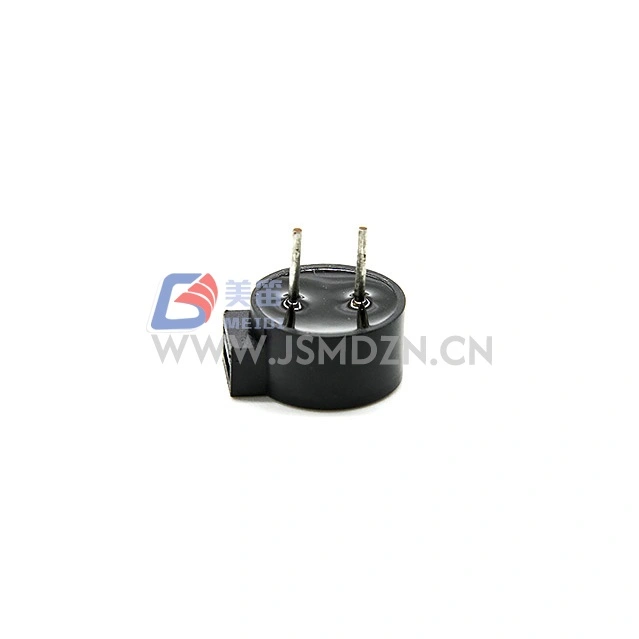

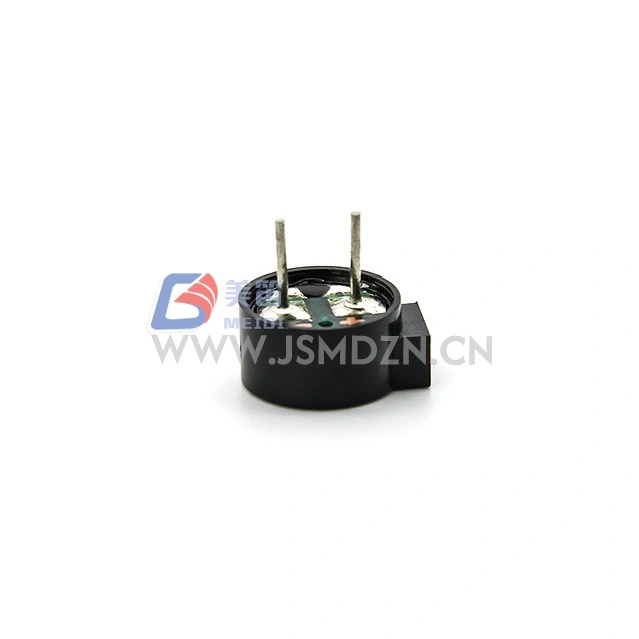

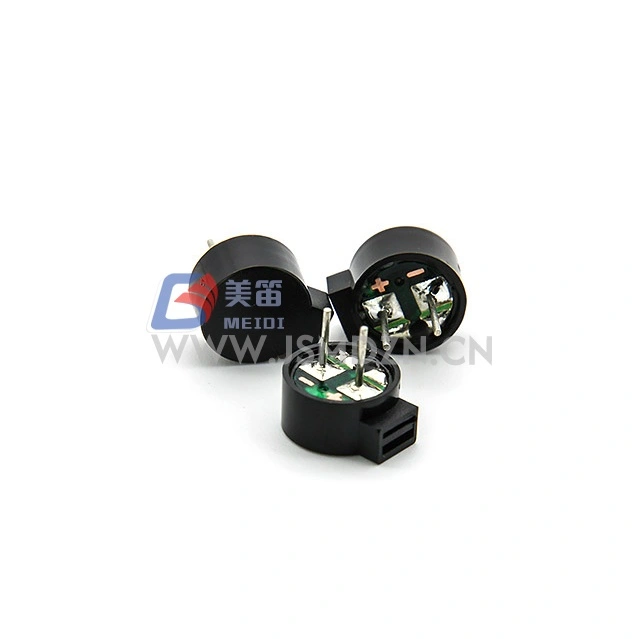

MEIDI HN-9650E 9,6x5 mm elektromagnetisk passiv buzzer med gennemgående huller er en gennemhullet elektromagnetisk passiv buzzer designet til 5V-klasse OEM og industrielle systemer, der har brug for pålidelig hørbar feedback fra en ekstern drevkilde. Bedømt til 5Vo‑p med en 2700Hz resonansfrekvens og 40Ω spoleimpedans, producerer HN‑9650E min. 85dB lydtryk ved 10 cm og fungerer inden for et 4–6Vo‑p-område. Det sorte PPO-hus modstår standard hånd- og bølgelodning, hvilket gør det velegnet til udstyrspaneler, alarmenheder og statusindikatorer.

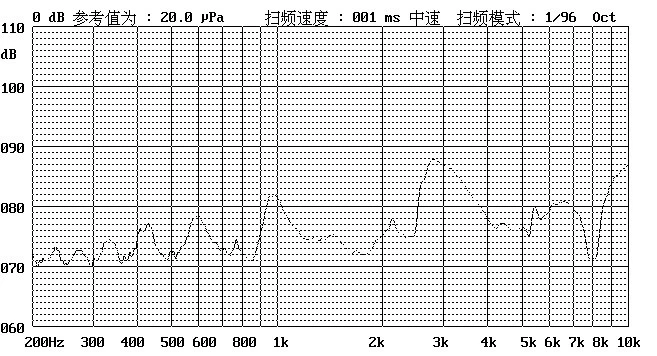

| Parameter | Værdi | Testbetingelser |
| Produkttype | Elektromagnetisk passiv summer | — |
| Nominel spænding | 5Vo‑s | Resonansfrekvensreference |
| Driftsspænding | 4–6Vo‑s | Køresignalspids |
| Nominel strøm | Maks. 80mA | Ved 2730 Hz, 50 % drift, 5Vo‑p firkantbølge |
| Lydtrykniveau | Min. 85dB | Ved 2730Hz, 50 % drift, 5Vo‑p, 10 cm |
| Spole modstand | 40 ± 4Ω | Ved 25℃, DC |
| Resonansfrekvens | 2700Hz | Ved nominel spænding |
| Driftstemperatur | -30℃ ~ +75℃ | — |
| Opbevaringstemperatur | -40℃ ~ +85℃ | — |
| Nettovægt | Ca. 1g | — |
| Husmateriale | Sort PPO | — |
| Miljøbeskyttelse | RoHS | — |
Standard testbetingelser: Temperatur 25±3℃, luftfugtighed 60±10% relativ fugtighed, tryk 860–1060hPa
Bemærk: Testbetingelserne for nominel strøm og lydtryk i den originale specifikation refererer til 2730Hz, mens resonansfrekvensen er angivet som 2700Hz. Kontakt MEIDI for at bekræfte den nøjagtige testfrekvens for din applikation.
x
Udstyrsfrontpaneler, der bruger gennemhullede summer til operatøralarmer
Bygnings- og anlægsovervågningssystemer med hørbare advarselstoner
Strømforsyning og konvertermoduler til advarsler om overtemperatur
Automatiserede tæller- og kioskenheder til transaktionsfeedback
Forbrugerelektronik med 5V-drevkredsløb på logisk niveau
Procescontrollere kræver 2700Hz statusindikation
| Designkrav | HN-9650E Advantage |
| Akustisk output i gennemgående hulformat | Min. 85dB SPL i en 9,6 × 5 mm pakke |
| 5V systemkompatibilitet | 5Vo‑p rating med 4–6Vo‑p driftsområde |
| Manuel og automatiseret montage | Gennemgående ledninger til håndlodning og bølgelodning |
| Reguleret forsyningstolerance | 6Vo‑p maksimal driftsspænding |
| Udvidet termisk rækkevidde | PPO-hus på tværs af -30℃ til +75℃ |
MEIDI producerer HN-9650E under kontrollerede fremstillingsprocesser, herunder inspektion af indgående materiale, verifikation af spolemodstand og akustisk test for hvert produktionsparti. Hvert parti gennemgår pålidelighedstest, der dækker levetid, høj/lav temperatur, fugtighed, termisk stød, fald og vibrationer. Efter nogen af disse tests skal produktet opfylde acceptkriterier uden funktionel nedbrydning ud over den specificerede lydtrykstolerance.
| Test vare | Testbetingelser |
| Livsprøve | 25±10℃, nominel spænding, 1/2 duty resonansfrekvens firkantbølge, 96 timer |
| Høj temperatur test | +80 ℃ opbevaring i 96 timer, genvind ved stuetemperatur i 3 timer før test |
| Lav temperatur test | ‑40℃ opbevaring i 96 timer, genvind ved stuetemperatur i 3 timer før test |
| Fugtighedstest | +40±3℃, 90%–95% RH, 48 timer, restituerer ved stuetemperatur i 6 timer før test |
| Termisk stødtest | 70℃ 2 timer → -20℃ 2 timer (1 cyklus), interval 1 time mellem cyklusser, i alt 10 cyklusser |
| Drop Test | Standardemballage, alle 6 sider og 3 kanter, falder fra 1,2 meters højde på tykt træplade |
| Vibrationstest | 1000 cyklusser/min, amplitude 1,5 mm, 1 time pr. akse, 3 akser i alt |
Forsigtig: Undgå at fremmedlegemer trænger ind i produktet, herunder magnetiske materialer, vandopløselige materialer og ætsende gasser, da disse kan påvirke den elektriske ydeevne.
1. Hvilket drivsignal kræver HN-9650E?

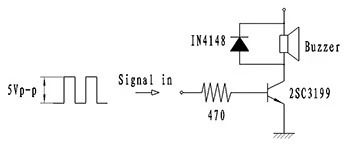

HN-9650E er en passiv buzzer og har brug for et eksternt firkantbølge- eller PWM-signal. En 2700Hz, 50 % duty cycle firkantbølge ved 5Vo‑p giver den nominelle Min. 85dB output ved 10 cm. Kontakt MEIDI for noter om applikationsnoter til drevkredsløb.
2. Kan HN-9650E drives ved 3,3V logiske niveauer?
Det nominelle driftsområde er 4–6Vo‑p, så 3,3V kan falde under det specificerede drevvindue. Brug et buffertrin til at nå 4–6Vo‑p-området, eller kontakt MEIDI for lavspændingsdrevvejledning.
3. Hvordan påvirker 40Ω spolemodstanden driverens design?
40Ω-spolen trækker maksimalt 80mA ved 5Vo‑p. Bekræft, at dit drivertrin kan levere denne strøm med tilstrækkelig mætningsspænding og termisk margin.
4. Hvilke loddemetoder er kompatible med PPO-huset?
De gennemgående ledninger accepterer standard håndlodning og bølgelodning. Begræns termisk eksponering til inden for husets temperaturklassificering. Kontakt MEIDI for anbefalede loddeprofiler.
5. Er HN-9650E pin-kompatibel med andre 9 mm gennemgående buzzers?

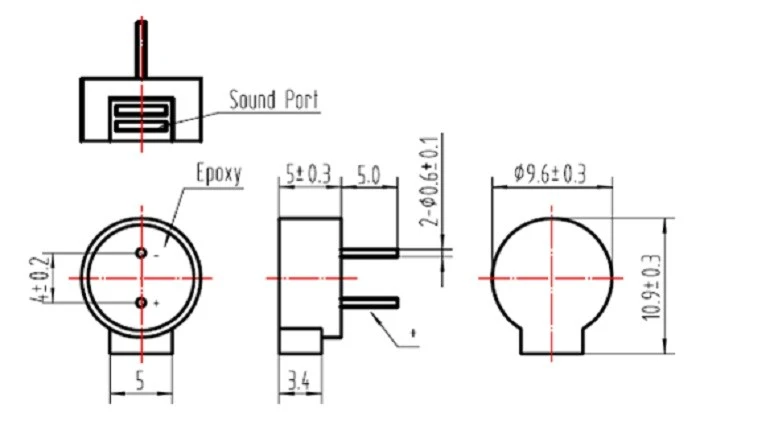

Kontakt MEIDI for den mekaniske tegning og anbefalede hulmønster for at verificere footprint-kompatibilitet med dit printkort.
Kontakt MEIDI for tekniske datablade, noter om drevkredsløb, pålidelighedstestrapporter eller OEM-tilpasning af HN-9650E. Vores team understøtter evalueringsenheder og applikationsteknik til integration af buzzer gennem huller.
