6,5 mm × 3,5 mm fodaftryk til print med høj tæthed
2731Hz resonansfrekvens til tonegenerering med eksternt firkantbølgedrev
16Ω spoleimpedans til lavspændings logisk niveau driverkredsløb
Min. 70dB lydtryk ved 10 cm under nominelle 3Vo-p-drevforhold
Overflademonteret pakke til automatisk pick-and-place montage
-20℃ til +70℃ driftstemperaturområde

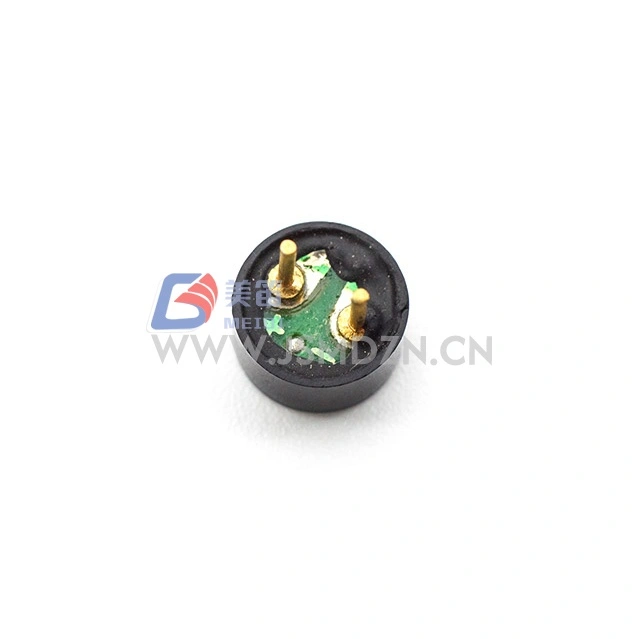

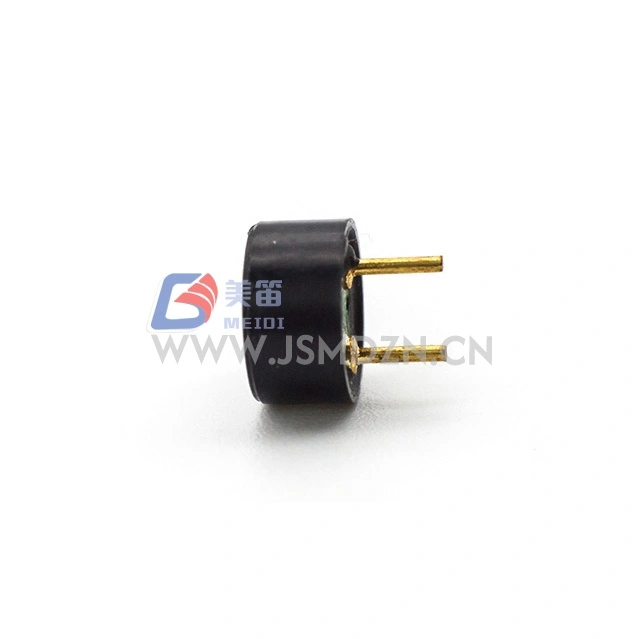

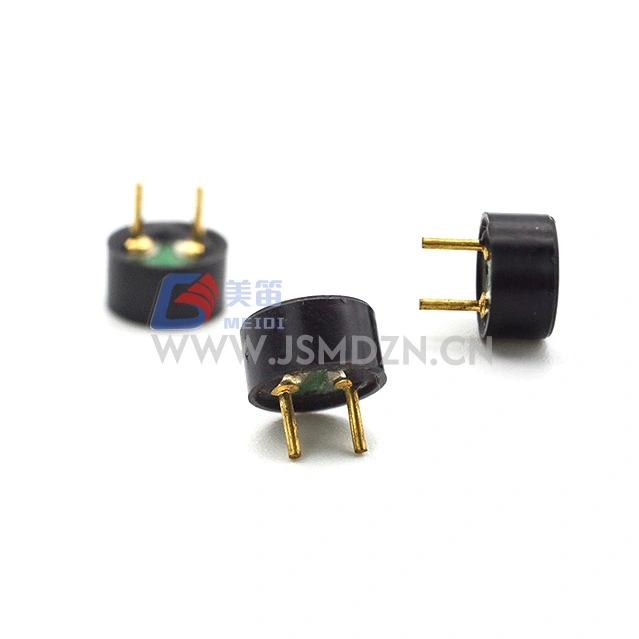

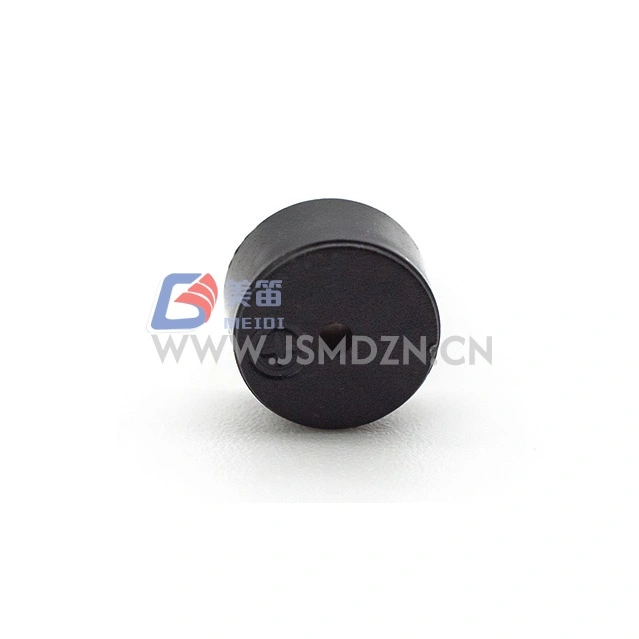

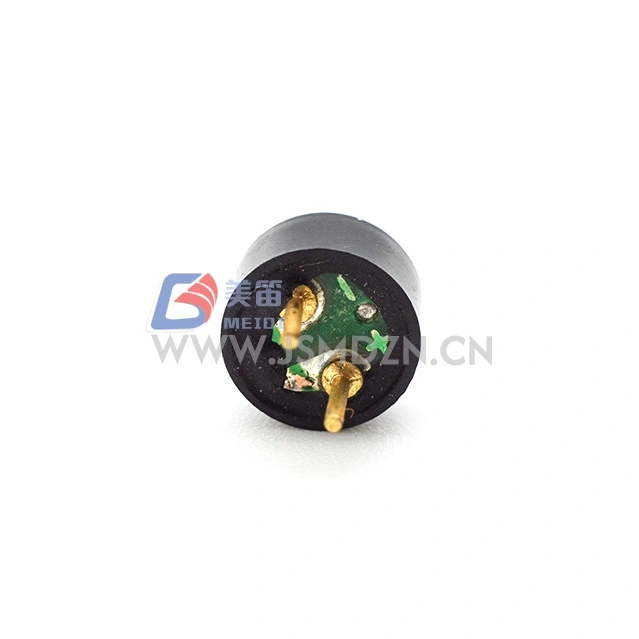

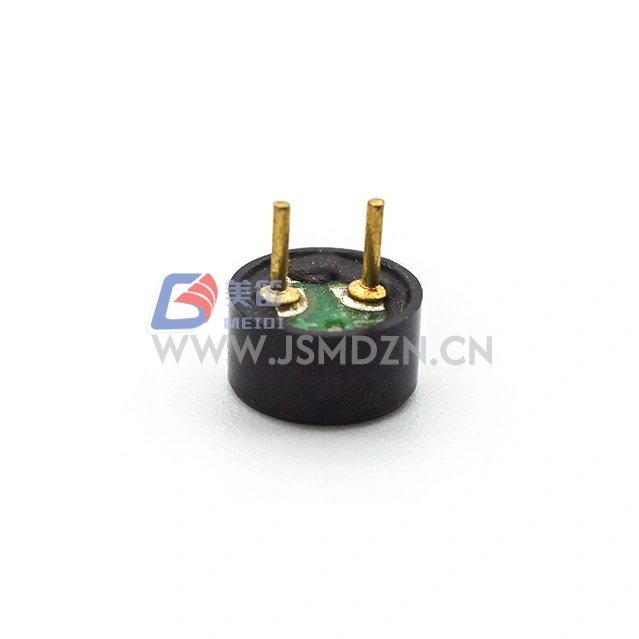

MEIDI HN-6535 6,5x3,5 mm SMD elektromagnetisk passiv buzzer er en miniature overflademonteret elektromagnetisk passiv buzzer konstrueret til applikationer, hvor PCB-arealet er i top. Ved 6,5 mm × 3,5 mm optager denne summer minimal bordplads, mens den giver hørbar feedback gennem ekstern firkantbølge excitation.
2731Hz resonansfrekvensen producerer en tone, der er egnet til nærhedsalarmer, statusindikation og brugergrænsefladefeedback. Med en nominel spænding på 3Vo-p og driftsområde på 2-5Vo-p, integreres HN-6535 med 3,3V og 5V logiske skinner.
16 Ω spolemodstanden tillader drev fra mikrocontrollers GPIO-ben eller lavsidetransistorkontakter i design med begrænset plads. Det sorte Noryl-hus giver dimensionsstabilitet under reflow-loddeprocesser. For applikationer, der kræver alternative resonansfrekvenser i kompakte formfaktorer, kontakt MEIDI for SMD buzzer-løsninger.

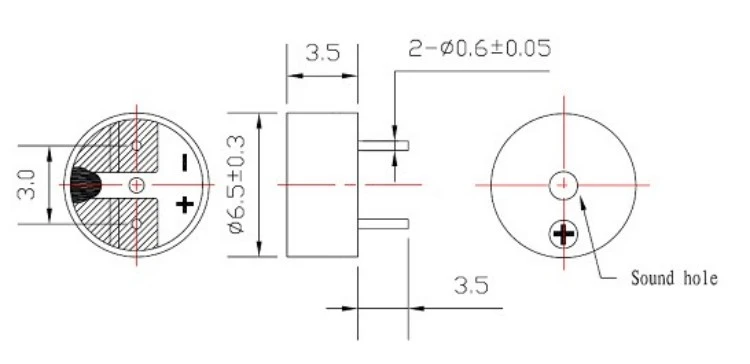

Miniature SMD-fodaftryk --- 6,5 mm × 3,5 mm kropsstørrelse til printkortsamlinger med høj tæthed, hvor montering gennem hul er upraktisk
2731Hz resonansfrekvens --- tonegenerering, når drevet med ekstern firkantbølge ved nominel frekvens; kræver AC excitation, vil DC-spænding alene ikke producere lyd
Lav spoleimpedans --- 16Ω modstand til grænseflader med 3V udgange på logisk niveau
Defineret akustisk udgang --- Min. 70dB ved 10 cm ved 3Vo-p, 2731Hz, 50 % duty cycle firkantbølge
Noryl-husmateriale --- sort termoplasthus kompatibel med standard overflademonterede reflow-profiler
Letvægtskonstruktion --- cirka 0,5 g pr. enhed
| Parameter | Værdi | Testbetingelser |
| Produkttype | Elektromagnetisk passiv summer | --- |
| Nominel spænding | 3Vo-s | Resonansfrekvensreference |
| Driftsspænding | 2-5Vo-s | Køresignalspids |
| Nominel strøm | Maks. 80mA | Ved 2731Hz, 50% drift, 3Vo-p firkantbølge |

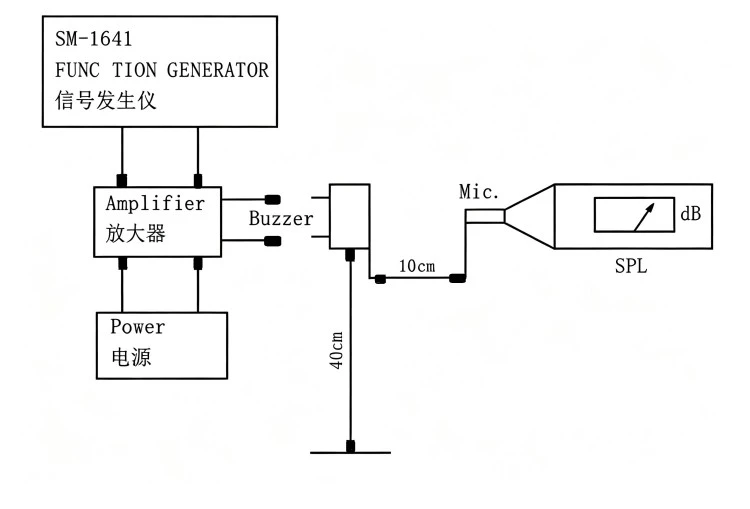

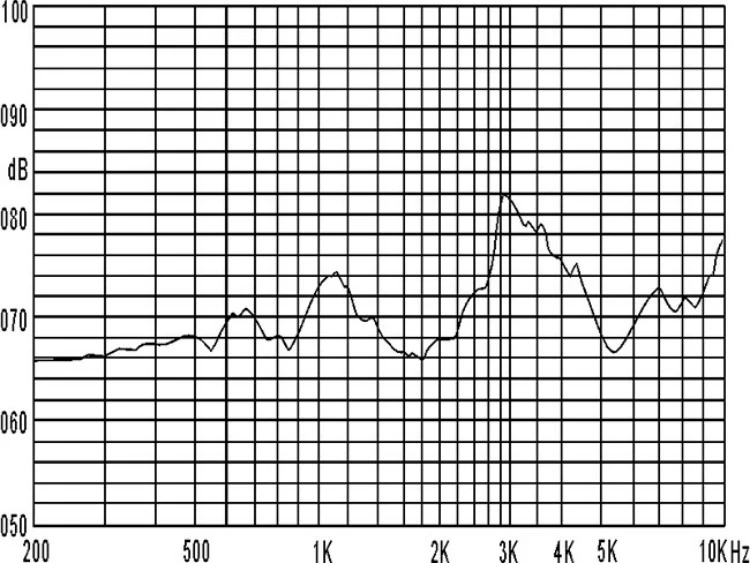

| Lydtrykniveau | Min. 70dB | Ved 2731Hz, 50% drift, 3Vo-p, 10cm |
| Spole modstand | 16 ± 3Ω | --- |
| Resonansfrekvens | 2731 Hz | Ved nominel spænding |
| Driftstemperatur | -20℃ ~ +70℃ | --- |
| Opbevaringstemperatur | -30℃ ~ +80℃ | --- |
| Nettovægt | Ca. 0,5 g | --- |
| Husmateriale | Sort Noryl | --- |
| Miljøbeskyttelse | RoHS | --- |
Standard testbetingelser: Temperatur 25±3℃, luftfugtighed 60±10% relativ fugtighed, tryk 860-1060hPa
Bærbart medicinsk udstyr og sundhedsmonitorer, der kræver kompakte hørbare alarmer i batteridrevne kabinetter
Smart home-sensorer og IoT-gateways med begrænset PCB-ejendomme til lydfeedback-komponenter
Håndholdt instrumentering og målerenheder til betjeningsbekræftelsestoner
Bærbar elektronik og fitnesstrackere, hvor komponenthøjde og vægt er begrænset
Kompakte apparatstyringstavler i køkken- og husholdningsudstyr til timer- og alarmfunktioner
POS-terminaler og betalingsenheder til hørbar transaktionsstatus
| Designkrav | HN-6535 Fordel |
| Pladsbegrænsede PCB-layouts | 6,5 mm × 3,5 mm SMD-fodaftryk minimerer bordarealforbruget |
| Integration af lavspændingssystemer | 3Vo-p-klassificering med 2-5Vo-p-område for 3,3V/5V logisk kompatibilitet |
| Højvolumen automatiseret montage | Overflademonteret pakke kompatibel med standard pick-and-place og reflow-processer |
| Anvendelser med lav masse | Ca. 0,5 g pr. enhed, velegnet til bærbare og håndholdte designs |
| Miljøoverholdelse | RoHS-kompatibel |
MEIDI fremstiller HN-6535 med kvalitetskontrolprocesser, der dækker inspektion af indgående materiale, dimensionskontrol i processen og afsluttende elektrisk parametertestning. Standard testbetingelser opretholdes ved 25±3℃ temperatur, 60±10% relativ luftfugtighed og 860-1060hPa atmosfærisk tryk for ensartet målingsrepeterbarhed.
Efter nogen af følgende tests skal produktet opfylde acceptkriterierne: ingen defekter eller forringelse af udseende og elektriske egenskaber (undtagen SPL); SPL må ikke falde med mere end 10dB fra minimums-SPL angivet i databladet.
| Test vare | Testbetingelser |
| Livsprøve | 25±10℃, nominel spænding, 1/2 duty resonansfrekvens firkantbølge, 96 timer |
| Høj temperatur test | +80 ℃ opbevaring i 96 timer, genvind ved stuetemperatur i 3 timer før test |
| Lav temperatur test | -30 ℃ opbevaring i 96 timer, genvind ved stuetemperatur i 3 timer før test |
| Fugtighedstest | +40±3℃, 90%–95% RH, 48 timer, restituerer ved stuetemperatur i 6 timer før test |
| Termisk stødtest | 70℃ 2 timer → -20℃ 2 timer (1 cyklus), interval 1 time mellem cyklusser, i alt 10 cyklusser |
| Drop Test | Standardemballage, alle 6 sider og 3 kanter, falder fra 1,2 meters højde på tykt træplade |
| Vibrationstest | 1000 cyklusser/min, amplitude 1,5 mm, 1 time pr. akse, 3 akser i alt |
Forsigtig: Undgå at fremmedlegemer trænger ind i produktet, herunder magnetiske materialer, vandopløselige materialer og ætsende gasser, da disse vil påvirke produktets elektriske ydeevne.
1. Hvilken loddeproces anbefales til HN-6535 SMD buzzer?
Kontakt MEIDI for den anbefalede reflow-loddeprofil. Det sorte Noryl-hus er kompatibelt med standard overflademonterede reflow-processer.
2. Kan HN-6535 drives direkte fra en mikrocontroller GPIO pin?

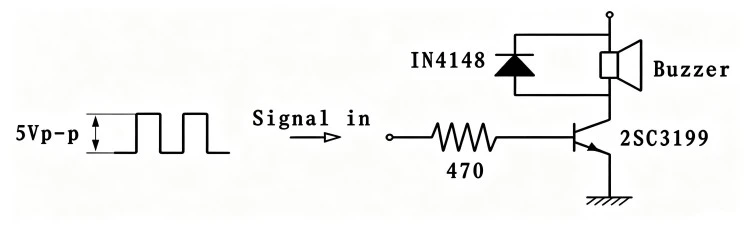

16Ω-spolen trækker maksimalt 80mA ved 3Vo-p. Bekræft, at din mikrocontroller GPIO kan kilde eller synke denne strøm kontinuerligt. Hvis GPIO-strømværdien er utilstrækkelig, skal du bruge en lavside NPN- eller MOSFET-switch med en strømbegrænsende modstand.
3. Hvad sker der, hvis buzzeren drives ved en anden frekvens end 2731Hz?
Lydtryksniveauet falder, når der drives off-resonans. For ensartet min. 70dB output, drev ved 2731Hz med 50% duty cycle firkantbølge ved 3Vo-p. Drift langt fra resonans kan resultere i væsentligt reduceret hørbar effekt.
4. Er HN-6535 velegnet til kontinuerlig tonegenerering?
Livstesttilstanden specificerer 96 timers kontinuerlig drift ved nominel spænding og resonansfrekvens. For applikationer, der kræver længere kontinuerlige driftsperioder, kontakt MEIDI for pålidelighedsdata, der er specifikke for din driftscyklus og miljøforhold.
5. Findes alternative pakkestørrelser med samme 2731Hz resonansfrekvens?
Kontakt MEIDI for tekniske forespørgsler vedrørende alternative formfaktorer og spolekonfigurationer inden for det elektromagnetiske passive buzzer-produktsortiment.
Kontakt MEIDI Applications Engineering for tekniske datablade, reflow-loddeprofiler, applikationsnoter til drivkredsløb eller OEM-konfigurationsdiskussion.
| Punkt | Specifikation |
| Produkttype | ELEKTROMAGNETISK BUZZER |
| Mængde | Kontakt MEIDI for emballageoplysninger |
| Kartonvolumen | Kontakt MEIDI for emballageoplysninger |
