Dobbelt spændingsmuligheder: 5Vo-p (30Ω) og 12Vo-p (120Ω)
800Hz resonansfrekvens til eksternt firkantbølgedrev
Min. 85dB lydtryk ved 10 cm under nominelle køreforhold
PBT-hus for strukturel stabilitet
-20℃ til +70℃ driftstemperaturområde
To spolemodstandsmuligheder for at matche forskellige driverkredsløbsdesign

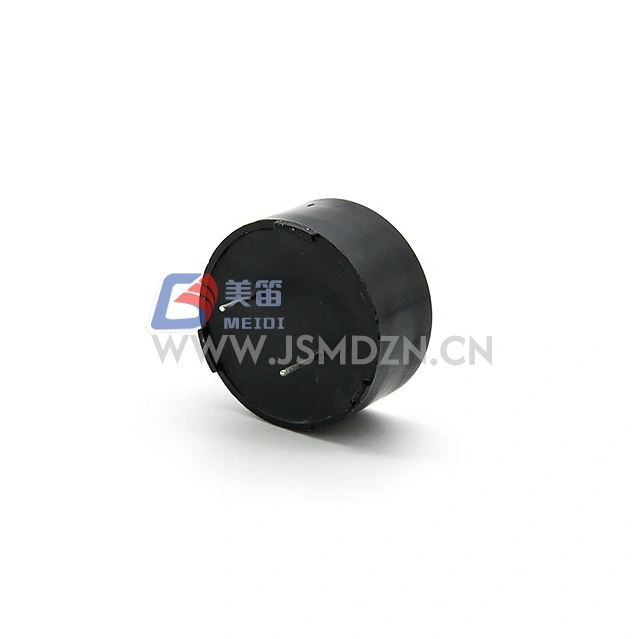

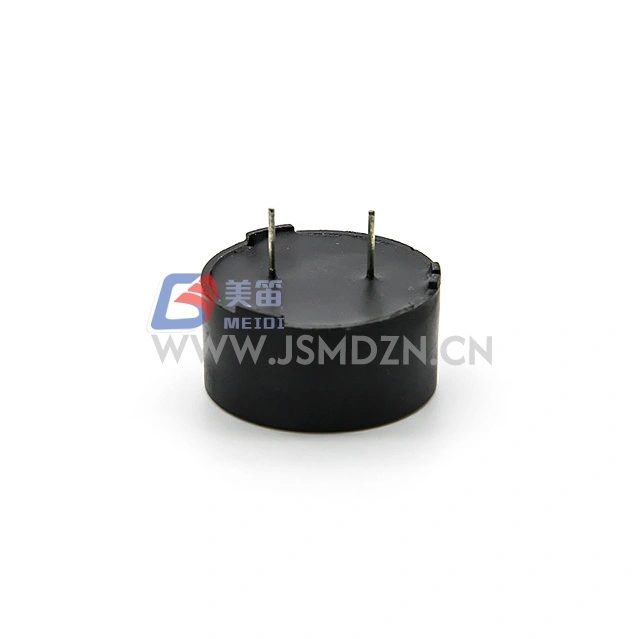

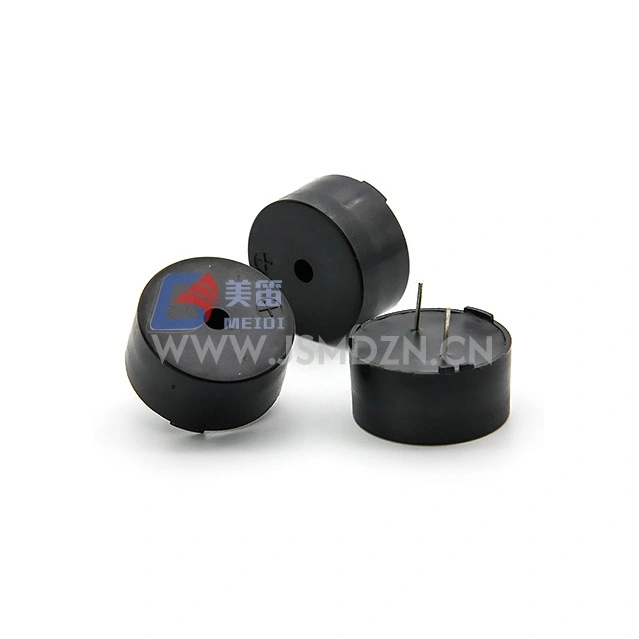

MEIDI KC2512 25 mm elektromagnetisk passiv buzzer er en elektromagnetisk passiv buzzer designet til applikationer, der kræver eksternt drevsignal til lydgenerering. Med en kropsdiameter på 25 mm kan denne buzzer rumme to forskellige spolekonfigurationer, der passer til forskellige spændingsskinner og krav til driverkredsløb.
KC2512-30R-varianten fungerer ved 5Vo-p med en 30Ω-spole. KC2512-120R-varianten fungerer ved 12Vo-p med en 120Ω-spole. Begge varianter resonerer ved 800Hz og kræver ekstern firkantbølge excitation ved eller nær denne frekvens for optimal akustisk ydeevne.
PBT-huset giver dimensionsstabilitet over det nominelle driftstemperaturområde. For applikationer, der kræver alternative spolemodstande eller spændingsklassificeringer, kontakt MEIDI for brugerdefinerede buzzer-konfigurationer.
Dobbelt spolekonfiguration --- 30Ω (5V) og 120Ω (12V) muligheder for at matche forskellige systemspændingsskinner
Ekstern drevarkitektur --- accepterer firkantbølgesignaler ved 800Hz; kræver AC excitation, vil DC-spænding alene ikke producere hørbart output

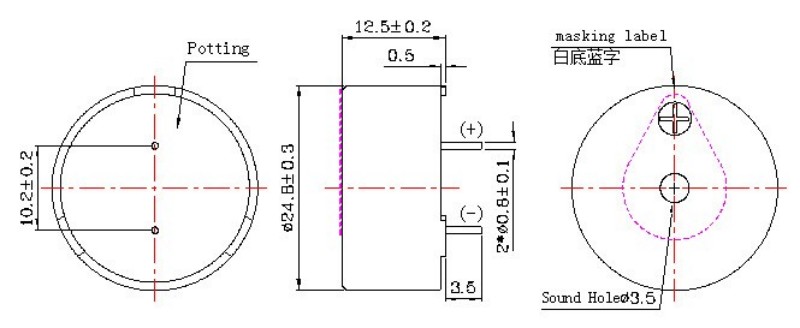

25 mm formfaktor --- standarddiameter til almindelige panel- og printmonteringslayouts

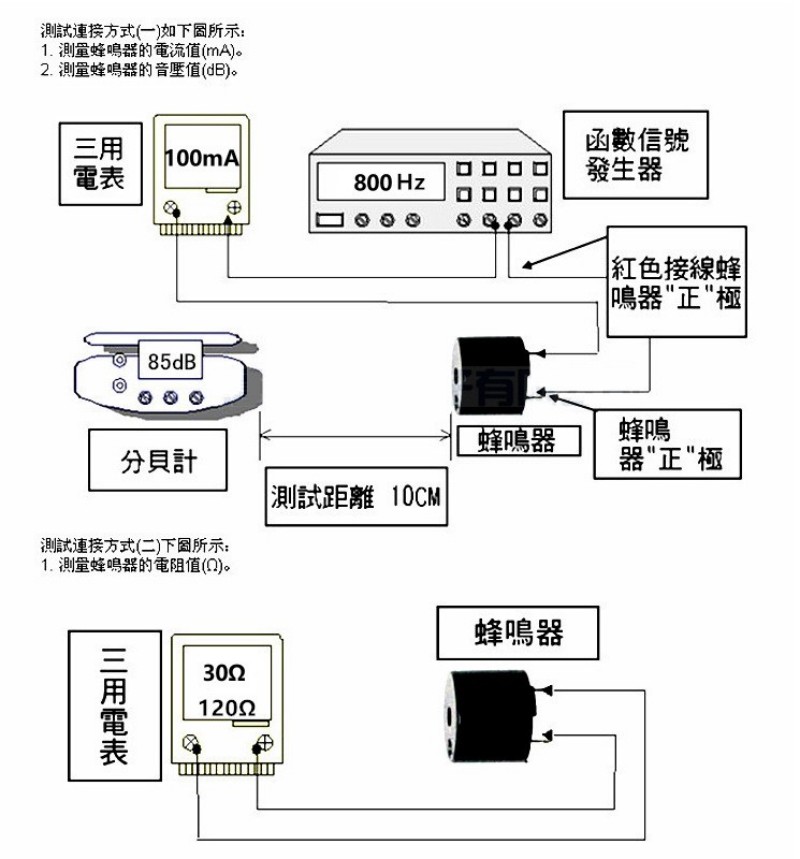

Stabil akustisk udgang --- Min. 85dB ved 10 cm, når drevet ved nominel spænding og resonansfrekvens med 50 % duty cycle firkantbølge
PBT-husmateriale --- giver strukturel integritet på tværs af driftstemperaturområdet
Bred driftstemperatur --- -20 ℃ til +70 ℃
| Parameter | KC2512-30R | KC2512-120R |
| Produkttype | Elektromagnetisk passiv summer | Elektromagnetisk passiv summer |
| Nominel spænding | 5Vo-s | 12Vo-s |
| Driftsspænding | 3--7Vo-s | 9--14Vo-s |
| Nominel strøm (MAX) | 30mA | 40mA |
| Min. Lydudgang ved 10 cm | 85dB | 85dB |
| Spole modstand | 30 ± 5Ω | 120 ± 15Ω |
| Resonansfrekvens | 800Hz | 800Hz |
| Husmateriale | PBT | PBT |
| Driftstemperatur | -20℃ ~ +70℃ | -20℃ ~ +70℃ |
| Opbevaringstemperatur | -30℃ ~ +80℃ | -30℃ ~ +80℃ |
| Nettovægt | 8g | 8g |
Industrielle kontrolpaneler og PLC-systemer, der kræver hørbar statusindikation med eksternt drevkredsløb
Kontrolkort til forbrugerapparater, der bruger 5V eller 12V logiske udgange til alarm- og alarmfunktioner
Sikkerheds- og adgangskontrolsystemer med dedikerede buzzer-udgange
Test- og måleudstyr kræver hørbar feedback under driftssekvenser
Strømforsyning og UPS-enheder til hørbare advarsler om fejltilstand
Bygningsautomatiseringssystemer med centraliserede alarmmeddelelsesmoduler
| Designkrav | KC2512 Fordel |
| Fleksibel spændingsskinnekompatibilitet | Dobbelte varianter (5V/30Ω og 12V/120Ω) |
| Konsekvent akustisk karakter | 800Hz resonansfrekvens |
| Standard montering integration | 25 mm diameter til almindelige paneludskæringer og PCB-layouts |
| Matching af driverkredsløb | To spolemodstandsmuligheder for forskellige indkøbs-/synkningsmuligheder |
| Miljømæssig holdbarhed | PBT-hus vurderet til -20℃ til +70℃ drift |
MEIDI fremstiller KC2512-serien med kvalitetskontrolprocesser, der dækker indgående materialeinspektion, overvågning i processen og endelig elektrisk test. Hvert produktionsparti gennemgår verifikation af resonansfrekvens, spolemodstand og lydtrykniveau for at bekræfte overensstemmelse med databladspecifikationerne.
KC2512-serien udsættes for miljømæssige og mekaniske stresstests for at verificere holdbarheden under typiske drifts- og opbevaringsforhold. Efter afprøvning skal produktet opfylde acceptkriterier uden defekter i udseende eller elektriske egenskaber.
| Test vare | Testbetingelser |
| Livsprøve | Nominel spænding, 1/2 duty resonansfrekvens firkantbølge, 96 timer ved 25±10℃ |
| Høj temperatur test | +80 ℃ opbevaring i 96 timer, genvind ved stuetemperatur i 3 timer før test |
| Lav temperatur test | -40 ℃ opbevaring i 96 timer, genvind ved stuetemperatur i 3 timer før test |
| Fugtighedstest | +40±3℃, 90%--95% RH, 48 timer, restituerer ved stuetemperatur i 6 timer før test |
| Termisk stødtest | 70℃ 2 timer → -20℃ 2 timer (1 cyklus), interval 1 time mellem cyklusser, i alt 10 cyklusser |
| Drop Test | Standardemballage, alle 6 sider og 3 kanter, falder fra 1,2 meters højde på tykt træplade |
| Vibrationstest | 1000 cyklusser/min., amplitude 1,5 mm, 1 time pr. akse, 3 akser i alt |
Forsigtig: Undgå at fremmedlegemer trænger ind i produktet, herunder magnetiske materialer, vandopløselige materialer og ætsende gasser, da disse vil påvirke den elektriske ydeevne.
1. Kræver KC2512 et eksternt drevsignal, eller kan det drives med jævnspænding?
Som en passiv elektromagnetisk summer kræver KC2512 et eksternt AC-signal --- typisk en firkantbølge ved eller nær 800 Hz --- for at generere hørbart output. DC-spænding alene vil ikke producere lyd og kan beskadige spolen gennem kontinuerlig strøm.
2. Hvilken KC2512-variant skal jeg vælge til et 5V mikrocontrollersystem?
Vælg KC2512-30R til 5V-systemer. 30Ω spolemodstanden er klassificeret til 5Vo-p drift med et maksimalt strømforbrug på 30mA. Bekræft, at dit driverkredsløb kan kilde eller synke den nødvendige strøm, eller brug et transistorbuffertrin.
3. Hvad er den anbefalede kørefrekvens for maksimalt lydtryk?
Maksimal SPL forekommer ved resonansfrekvensen på 800Hz. SPL falder, når der drives off-resonans. For ensartet min. 85dB output, drev ved 800Hz med 50% duty cycle firkantbølge ved den nominelle spænding for den valgte variant.
4. Hvilket driverkredsløb er egnet til 120Ω KC2512-120R varianten?
Standard open-collector eller push-pull transistorkonfigurationer er kompatible. 120Ω-spolen trækker maksimalt 40mA ved 12Vo-p. For mikrocontroller GPIO direkte drev skal du kontrollere portens strømkapacitet. En flyback-diode anbefales ved kørsel af induktive belastninger.
5. Er brugerdefinerede spolemodstande eller resonansfrekvenser tilgængelige for 25 mm formfaktoren?
Kontakt MEIDI for tekniske forespørgsler vedrørende brugerdefinerede konfigurationer inden for KC2512-serien eller relaterede elektromagnetiske summerprodukter.
Kontakt MEIDI Applications Engineering for tekniske datablade, noter til applikationsnoter til drevkredsløb eller OEM-konfigurationsdiskussion.
| Punkt | Specifikation |
| Produkttype | ELEKTROMAGNETISK BUZZER |
| Mængde | Kontakt MEIDI for emballageoplysninger |
| Kartonvolumen | Kontakt MEIDI for emballageoplysninger |
