Eksternt firkantbølgedrev ved 2048Hz
45Ω spoleimpedans
16 mm diameter til printkortlayout med gennemgående huller
Min. 85dB lydtryk ved 10 cm under nominelle køreforhold
-20℃ til +70℃ driftstemperaturområde
Sort Noryl-hus til montage gennem hul

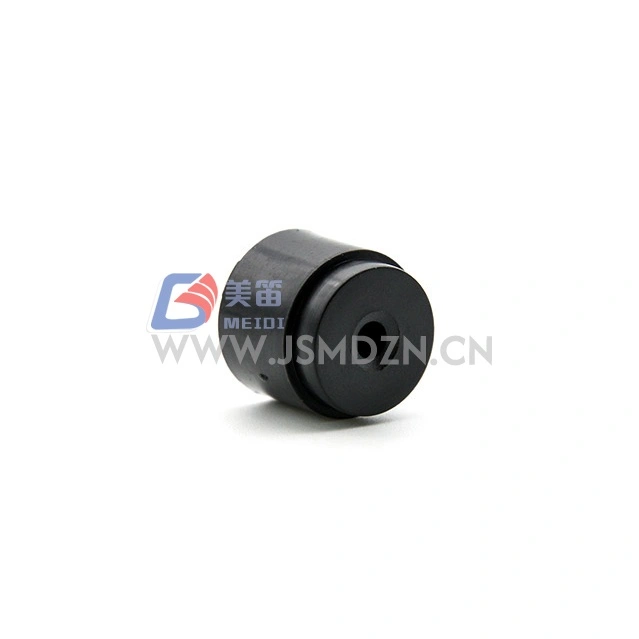

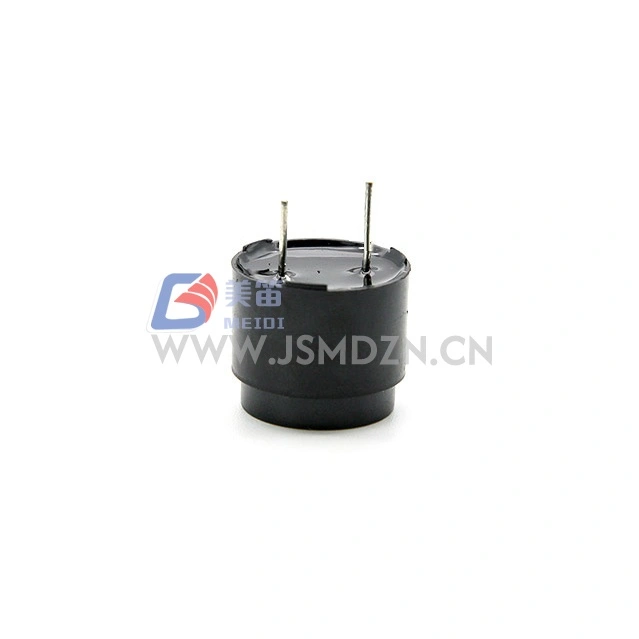

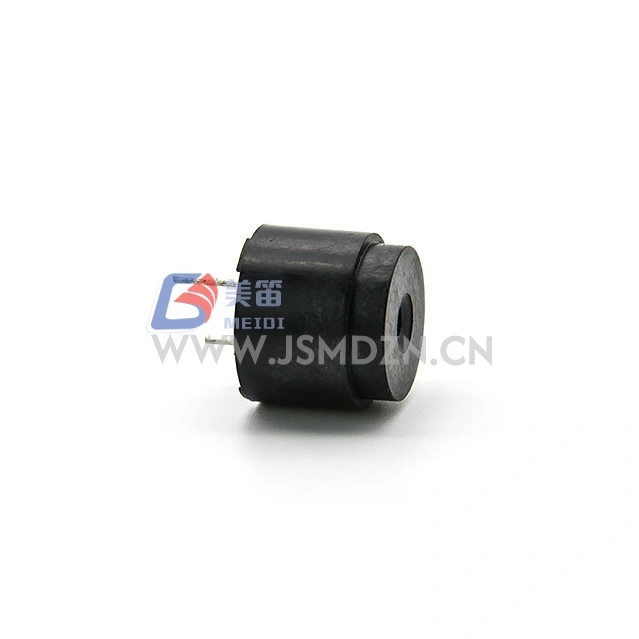

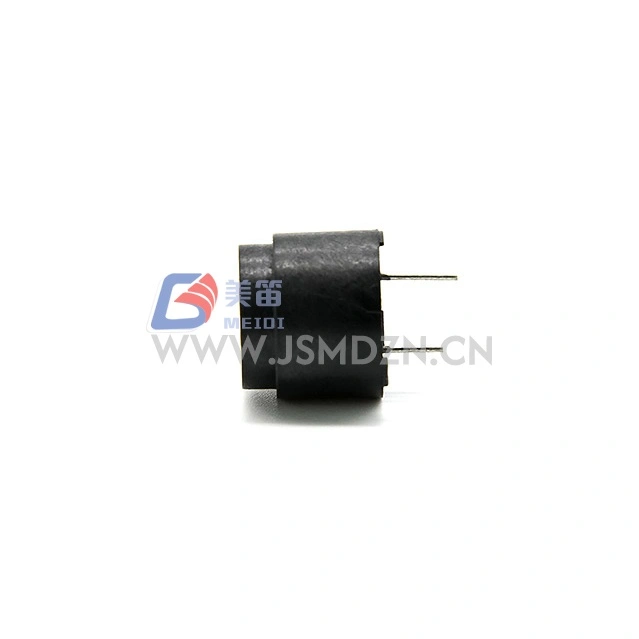

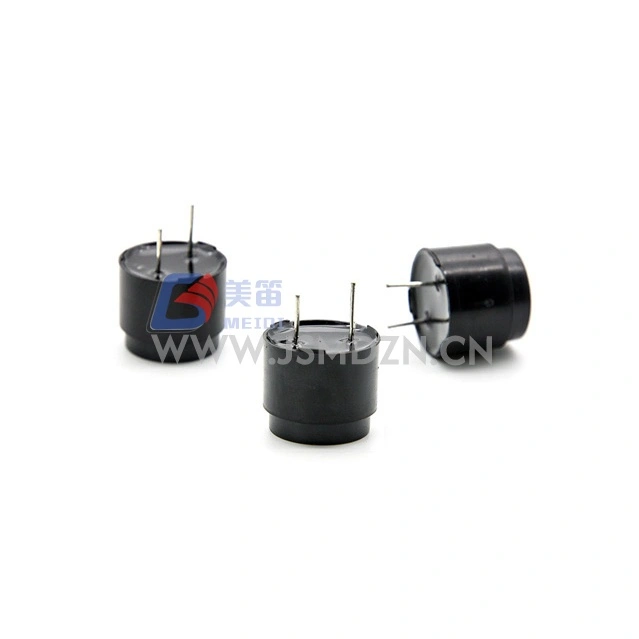

MEIDI HN-1614 16mm 2048Hz elektromagnetisk passiv buzzer med gennemgående huller er en elektromagnetisk passiv buzzer designet til montering gennem hul i elektroniske systemer, der kræver eksternt drevsignal til lydgenerering. Med en kropsdiameter på 16 mm integreres denne summer i printkortlayouter med gennemgående huller.
2048Hz resonansfrekvensen accepterer eksterne firkantbølgedrevsignaler. Med en nominel spænding på 6Vo-p og et driftsområde på 4--8Vo-p, rummer HN-1614 drivkredsløb inden for dette spændingsområde.
45Ω spolemodstanden matcher driverkredsløb designet til dette impedansområde. Det sorte Noryl-hus giver strukturel stabilitet til monteringsprocesser gennem huller.
Ekstern drevarkitektur --- accepterer firkantbølgesignaler ved 2048Hz til tonegenerering; DC-spænding alene vil ikke producere lyd (generel karakteristik af elektromagnetiske passive summer)
Formfaktor for gennemgående huller --- 16 mm diameter med stiftkonfiguration til printkortlayout med gennemgående huller
45Ω spoleimpedans --- til matchning af driverkredsløb inden for det nominelle spændingsområde
Stabil akustisk udgang --- Min. 85dB ved 10 cm ved kørsel ved 6Vo-p, 2048Hz, 50 % duty cycle firkantbølge
Noryl-husmateriale --- sort hus til montering gennem hul
RoHS-miljøoverholdelse --- Ja
| Parameter | Værdi | Testbetingelser |
| Produkttype | Elektromagnetisk passiv summer | --- |
| Nominel spænding | 6Vo-s | Resonansfrekvensreference |
| Driftsspænding | 4--8Vo-s | Køresignal peak |
| Lydtrykniveau | Min. 85dB | Ved 6Vo-p, 2048Hz, 50% drift, 10 cm |
| Resonansfrekvens | 2048Hz | Ved nominel spænding |
| Spole modstand | 45 ± 5Ω | --- |
| Nominel strøm | Maks. 40mA | Ved 6Vo-p, 2048Hz, 50% drift |
| Driftstemperatur | -20℃ ~ +70℃ | --- |
| Opbevaringstemperatur | -30℃ ~ +80℃ | --- |

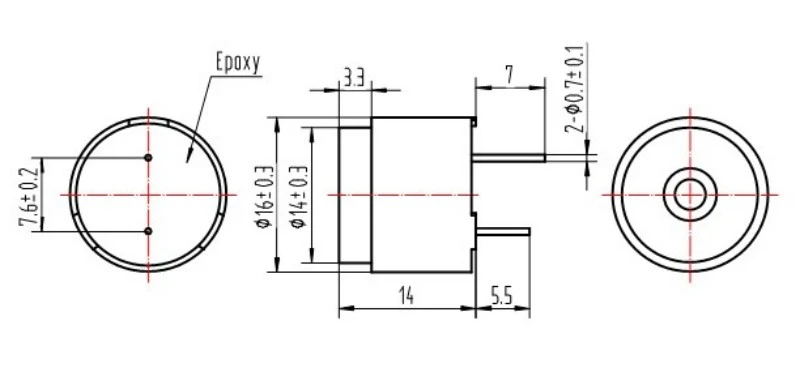

| Ekstern størrelse | 16 mm (diameter) | Krop eksklusive stifter |
| Nettovægt | Ca. 4,6 g | --- |
| Husmateriale | Sort Noryl | --- |
| Miljøbeskyttelsesforordningen | RoHS | --- |

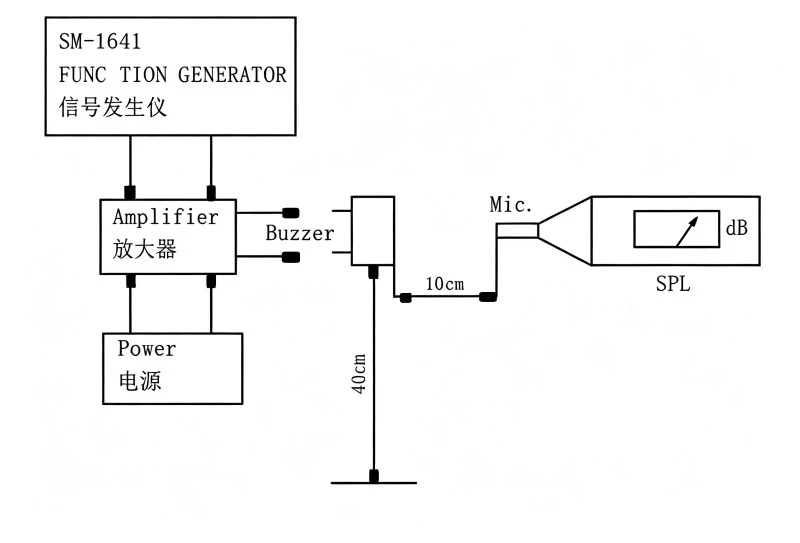

Standard testbetingelser: Temperatur: 25±3℃, Luftfugtighed: 60±10%R.H., Tryk: 860~1060hPa
Industrielle kontrolpanel alarmmoduler
Sikkerheds- og indbrudsdetektionssystemer
Kontroltavler til forbrugerapparater
Diagnose- og testudstyr
PLC og automationssystemer
Uafbrydelige strømforsyningsenheder
| Designkrav | HN-1614 Fordel |
| Gennemgående printkortlayout | 16 mm diameter til standard montering |
| Konsekvent alarmtonefrekvens | 2048Hz resonansfrekvens |
| Kompatibilitet med monteringsprocesser | Sort Noryl-hus til montage gennem hul |
| Miljøoverholdelse | RoHS |
MEIDI fremstiller HN-1614 med kvalitetskontrol på hvert produktionstrin fra produktdesign, indkøb og test. Kontakt MEIDI for certificeringsdetaljer.
Efter nogen af følgende tests skal produktet opfylde acceptkriterierne: ingen defekter eller forringelse af udseende og elektriske egenskaber (undtagen SPL); SPL må ikke falde med mere end 10dB fra minimums-SPL angivet i databladet.
| Test vare | Testbetingelser |
| Livsprøve | 25±10℃, nominel spænding, 1/2 duty resonansfrekvens firkantbølge, 96 timer |
| Høj temperatur test | +80 ℃ opbevaring i 96 timer, genvind ved stuetemperatur i 3 timer før test |
| Lav temperatur test | -30 ℃ opbevaring i 96 timer, restituér ved stuetemperatur i 3 timer før test |
| Fugtighedstest | +40±3℃, 90%--95% RH, 48 timer, restituerer ved stuetemperatur i 6 timer før test |
| Termisk stødtest | 70℃ 2 timer → -20℃ 2 timer (1 cyklus), interval 1 time mellem cyklusser, i alt 10 cyklusser |
| Drop Test | Standardemballage (alle 6 sider og 3 kanter), fald fra 1,2 meters højde på tykt træplade eller 5 cm hårdt træplade |
| Vibrationstest | 1000 cyklusser/min., amplitude 1,5 mm, 1 time pr. akse, 3 akser i alt |
Forsigtig: Undgå at fremmedlegemer trænger ind i produktet, herunder magnetiske materialer, vandopløselige materialer og ætsende gasser, da disse vil påvirke produktets elektriske ydeevne.
| Parameter | Værdi |
| Produktbeskrivelse | ELEKTROMAGNETISK BUZZER |
| Mængde | 6000 stk |
| Kartonvolumen | 52×41,5×27 CM |
1. Kræver denne buzzer et eksternt drevsignal, eller kan den drives med jævnspænding?
Som en passiv elektromagnetisk summer kræver HN-1614 et eksternt AC-signal --- typisk en firkantbølge ved eller tæt på 2048 Hz --- for at generere hørbart output. DC-spænding alene vil ikke producere lyd og kan beskadige spolen gennem kontinuerlig strøm (generel karakteristik af elektromagnetiske passive summer).
2. Hvilken kørefrekvens anbefales for maksimalt lydtryk?

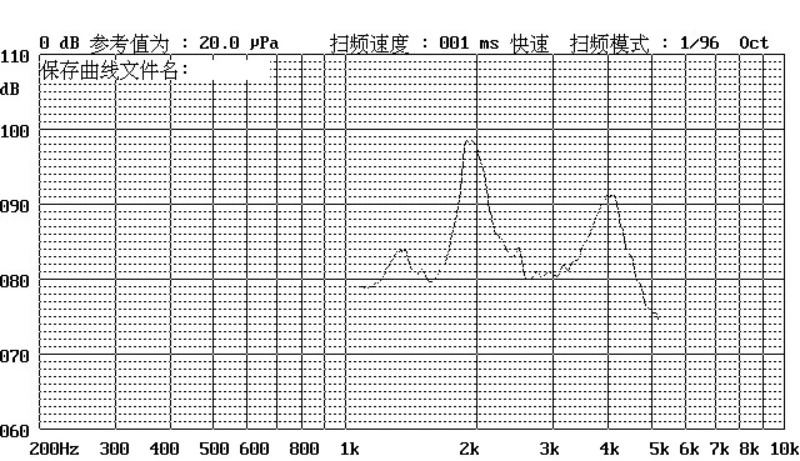

Maksimal SPL forekommer ved resonansfrekvensen på 2048Hz. SPL falder betydeligt, når der drives off-resonans. For ensartet min. 85dB output, drev ved 2048Hz med 50% duty cycle firkantbølge ved 6Vo-p.
3. Hvilket driverkredsløb er egnet til 45Ω spoleimpedansen?
Standard open-collector NPN/PNP transistorkonfigurationer med pull-up modstande er kompatible. For mikrocontroller GPIO direkte drev skal du kontrollere, at porten kan kilde eller synke strøm baseret på den nominelle strømspecifikation (maks. 40mA). En tilbageløbsdiode er anbefalet praksis ved kørsel med induktive belastninger eller relækredsløb.
4. Hvad er den anbefalede loddemetode for denne gennemhullede buzzer?
HN-1614 er kompatibel med standard gennemhullede bølgeloddeprocesser. For manuel lodning, kontakt MEIDI for anbefalede temperatur- og varighedsspecifikationer.
5. Er brugerdefinerede resonansfrekvenser eller spolemodstande tilgængelige?
Kontakt MEIDI for tekniske forespørgsler vedrørende brugerdefinerede konfigurationer.
Kontakt MEIDI Applications Engineering for tekniske datablade, noter til applikationsnoter til drevkredsløb eller OEM-konfigurationsdiskussion.
