Eksternt firkantbølgedrev ved 2730Hz for ensartet akustisk output
16Ω spoleimpedans kompatibel med standard transistor- og MCU-driverkredsløb
12 mm industristandard fodaftryk til etablerede printkortlayouts gennem huller
Min. 85dB lydtryk ved 10 cm under nominelle køreforhold
-20℃ til +70℃ driftstemperaturområde til indendørs industrielle miljøer
Sort PPO-hus kompatibel med bølgelodning og manuel samling

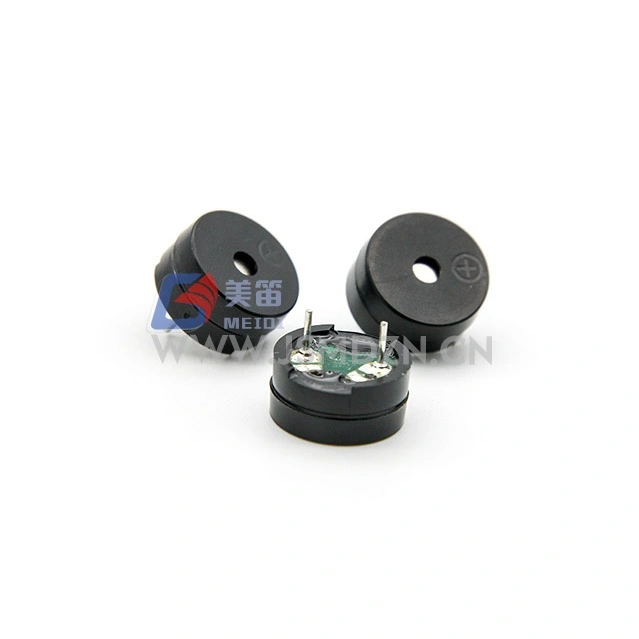

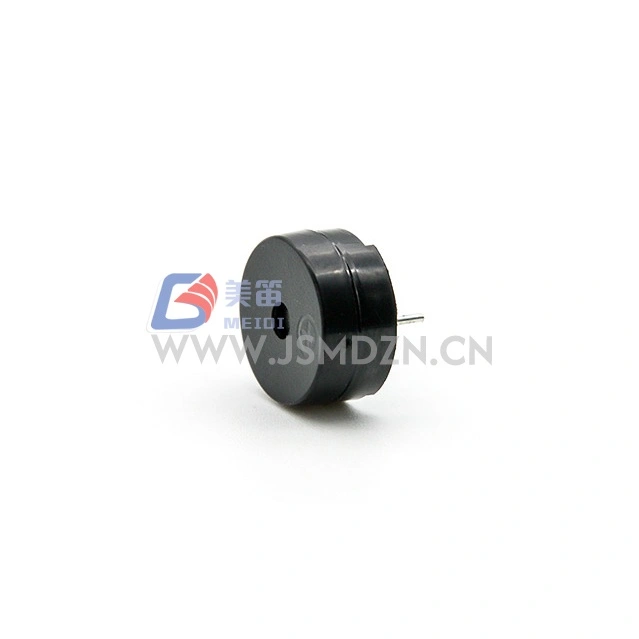

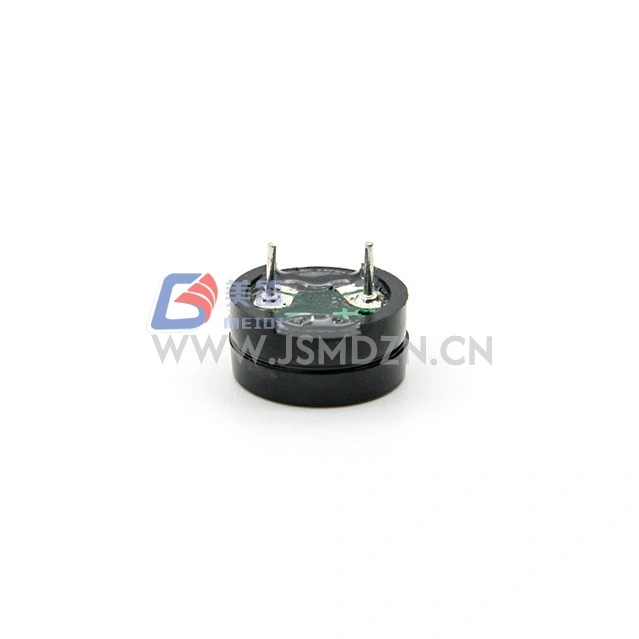

MEIDI 12mm 2730Hz elektromagnetisk passiv buzzer med gennemgående huller er en elektromagnetisk passiv buzzer designet til montering gennem huller i elektroniske systemer, der kræver eksternt drevsignal til lydgenerering. Med en kropsdiameter på 12 mm integreres denne summer i standard printkortlayouts, der er meget brugt i industrielle kontrolpaneler, sikkerhedsalarmsystemer, forbrugerapparater og diagnostisk udstyr.
2730Hz resonansfrekvensen accepterer eksterne firkantbølgedrevsignaler, hvilket muliggør ensartet akustisk feedback, når den drives ved eller nær den nominelle frekvens. Med en nominel spænding på 3Vo-p og et driftsområde på 2--4Vo-p giver HN-1260B fleksibilitet i driverkredsløbsdesign på tværs af 3V og 5V logiske systemer.
16Ω spolemodstanden er valgt til at matche almindelige open-collector transistor- og mikrocontroller GPIO-driverkonfigurationer, hvilket minimerer behovet for specialiserede drevkredsløb. Det sorte PPO-hus giver strukturel stabilitet til bølgelodning gennem huller og manuelle omarbejdningsprocesser.
Ekstern drevarkitektur --- accepterer firkantbølgesignaler ved 2730Hz til programmerbar tonegenerering; kræver AC excitation, vil DC-spænding alene ikke producere lyd
Standard formfaktor for gennemgående huller --- 12 mm diameter med industristandard pinpitch passer til eksisterende PCB-layouts og frontpaneludskæringer
16Ω spoleimpedans --- matcher almindelige NPN/PNP-transistordriverkredsløb og 3,3V/5V mikrocontroller GPIO-udgange med tilstrækkelig strømkapacitet
Stabil akustisk udgang --- Min. 85dB ved 10 cm ved 3Vo-p, 2731Hz, 50 % duty cycle firkantbølge
PPO-husmateriale --- sort hus tolererer bølgelodning og manuel lodning uden deformation
RoHS miljøoverholdelse --- opfylder begrænsede stofkrav til global markedsdistribution
| Parameter | Værdi | Testbetingelser |
| Produkttype | Elektromagnetisk passiv summer | --- |
| Nominel spænding | 3Vo-s | Resonansfrekvensreference |
| Driftsspænding | 2--4Vo-s | Køresignal peak |

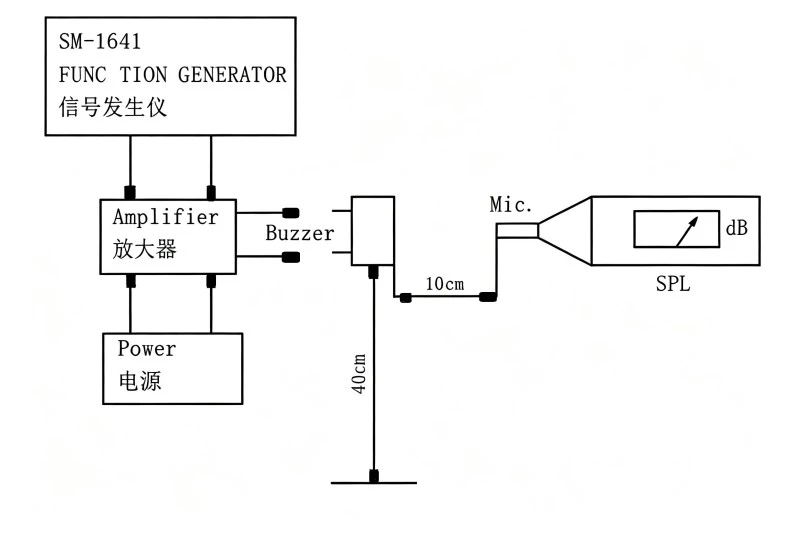

| Lydtrykniveau | Min. 85dB | Ved 3Vo-p, 2731Hz, 50% drift, 10 cm |
| Resonansfrekvens | 2730 Hz | Ved nominel spænding |
| Spole modstand | 16 ± 4Ω | DC, 25℃ |
| Nominel strøm | Maks. 60mA | Ved 3Vo-p, 2731Hz, 50% drift |
| Driftstemperatur | -20℃ ~ +70℃ | Sammenhængende |
| Opbevaringstemperatur | -30℃ ~ +80℃ | Ikke i drift |

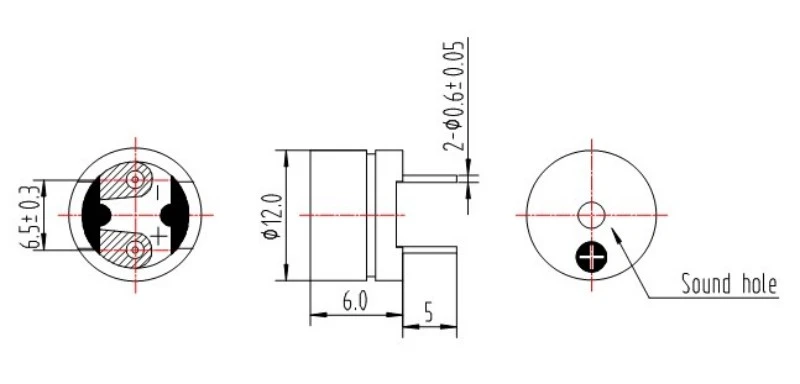

| Ekstern størrelse | 12 mm (diameter) | Krop eksklusive stifter |
| Nettovægt | Ca. 1,0 g | Typisk |
| Husmateriale | Sort PPO | --- |
| Miljøbeskyttelsesforordningen | RoHS | --- |
Industrielle kontrolpanelalarmmoduler, der kræver akustiske alarmer med standardfrekvens
Sikkerheds- og indbrudsdetektionssystemer med eksisterende 12 mm buzzer monteringshuller
Kontroltavler til forbrugerapparater, der anvender samlingsprocesser gennem huller
Diagnose- og testudstyr kræver hørbar statusindikation
PLC- og automationssystemer med 5V eller 3,3V drevudgange på logisk niveau
Uafbrydelige strømforsyningsenheder til lavt batteri og advarsler om fejltilstand
| Designkrav | HN-1260B fordel |
| Etablerede gennemgående PCB-layouts | 12 mm diameter matcher industristandard fodaftryk og frontpaneludskæringer |
| Standard driverkredsløbskompatibilitet | 16Ω spoleimpedans fungerer med almindelige transistor- og MCU GPIO-konfigurationer |
| Konsekvent alarmtonefrekvens | 2730Hz resonansfrekvens sikrer ensartet akustisk karakter på tværs af produktionsbatcher |
| Fleksibilitet i monteringsprocessen | Sort PPO-hus kompatibel med bølgelodning og manuel efterbearbejdning |
| Miljøoverholdelse | RoHS-godkendelse for global distribution og begrænsning af stoffer |
MEIDI fremstiller HN-1260B med kvalitetskontrol på hvert produktionstrin fra produktdesign, indkøb og test. Produktionsfaciliteter opretholder ISO 9001, ISO 14001 og QS 9000 certificeringer. Alle produkter bærer CE-mærket og RoHS-godkendelser.
Efter nogen af følgende tests skal produktet opfylde acceptkriterierne: ingen defekter eller forringelse af udseende og elektriske egenskaber (undtagen SPL); SPL må ikke være lavere end 10dB under minimum SPL specificeret i databladet.
| Test vare | Testbetingelser |
| Livsprøve | 25±10℃, nominel spænding, 1/2 duty resonansfrekvens firkantbølge, 96 timer |
| Høj temperatur test | +80 ℃ opbevaring i 96 timer, genvind ved stuetemperatur i 3 timer før test |
| Lav temperatur test | -40 ℃ opbevaring i 96 timer, genvind ved stuetemperatur i 3 timer før test |
| Fugtighedstest | +40±3℃, 90%--95% RH, 48 timer, restituerer ved stuetemperatur i 6 timer før test |
| Termisk stødtest | 70℃ 2 timer → -20℃ 2 timer (1 cyklus), interval 1 time mellem cyklusser, i alt 10 cyklusser |
| Drop Test | Standardemballage (3 kanter, 6 sider af æsken), fald fra 1,2 m højde på tykt træplade eller 5 cm hårdt træplade |
| Vibrationstest | 1000 cyklusser/min, amplitude 1,5 mm, 1 time pr. retning, 3 frihedsgrader |
Forsigtig: Undgå at fremmedlegemer trænger ind i produktet, herunder magnetiske materialer, vandopløselige materialer og ætsende gasser, da disse vil påvirke produktets elektriske ydeevne.
1. Kræver denne buzzer et eksternt drevsignal, eller kan den drives med jævnspænding?
Som en passiv elektromagnetisk summer kræver HN-1260B et eksternt AC-signal --- typisk en firkantbølge ved eller tæt på 2730 Hz --- for at generere hørbart output. DC-spænding alene vil ikke producere lyd og kan beskadige spolen gennem kontinuerlig strøm.
2. Hvilken kørefrekvens anbefales for maksimalt lydtryk?

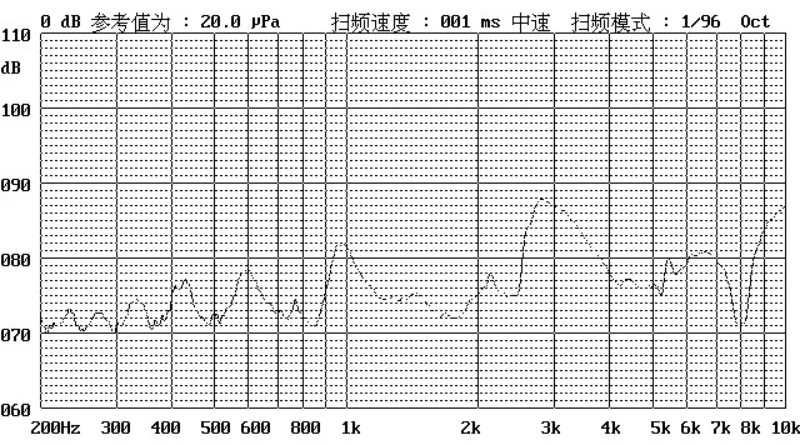

Maksimal SPL forekommer ved resonansfrekvensen på 2730Hz. SPL falder betydeligt, når der drives off-resonans. For ensartet min. 85dB output, drev ved 2731Hz med 50% duty cycle firkantbølge ved 3Vo-p.
3. Hvilket driverkredsløb er egnet til 16Ω spoleimpedansen?
Standard open-collector NPN/PNP transistorkonfigurationer med pull-up modstande er kompatible. For mikrocontroller GPIO direkte drev skal du kontrollere, at porten kan kilde eller synke ≥60mA. En tilbageløbsdiode anbefales ved kørsel med induktive belastninger eller relækredsløb.
4. Hvad er den anbefalede loddemetode for denne gennemhullede buzzer?
HN-1260B er kompatibel med standard gennemhullede bølgeloddeprocesser. For manuel lodning, kontakt MEIDI for anbefalede temperatur- og varighedsspecifikationer for at undgå deformation af huset.
5. Er brugerdefinerede resonansfrekvenser eller spolemodstande tilgængelige?
Kontakt MEIDI for tekniske forespørgsler vedrørende brugerdefinerede konfigurationer.
Kontakt MEIDI Applications Engineering for tekniske datablade, noter til applikationsnoter til drevkredsløb eller OEM-konfigurationsdiskussion.
