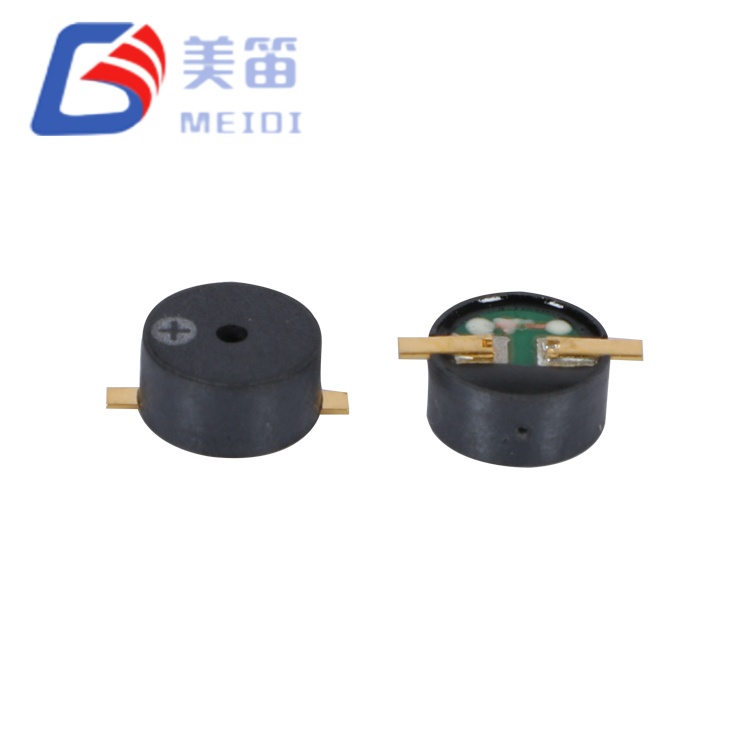

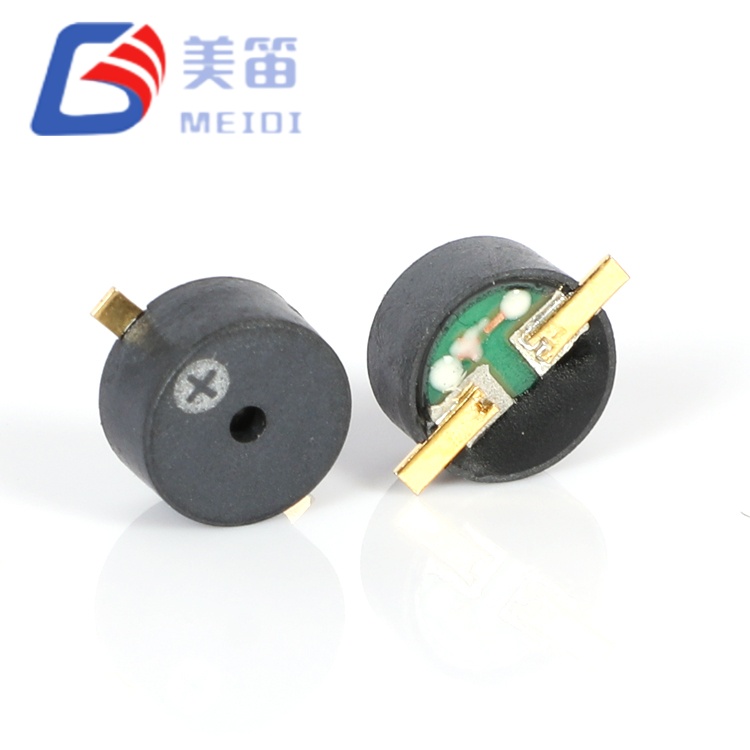

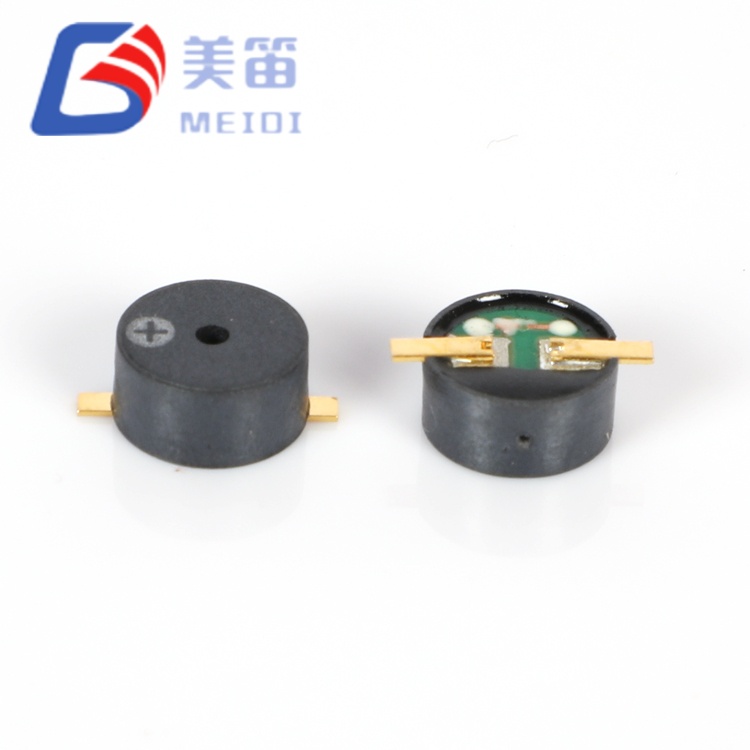

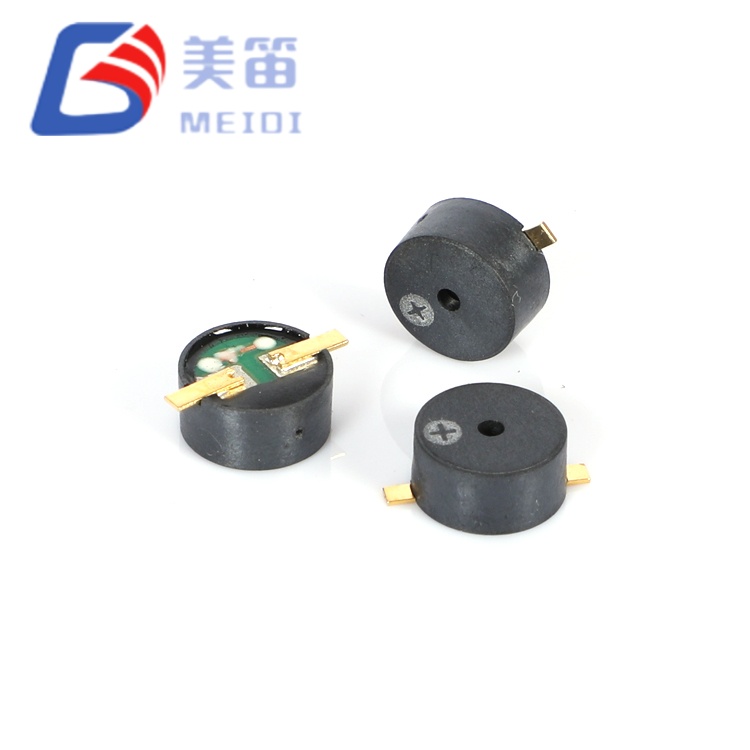

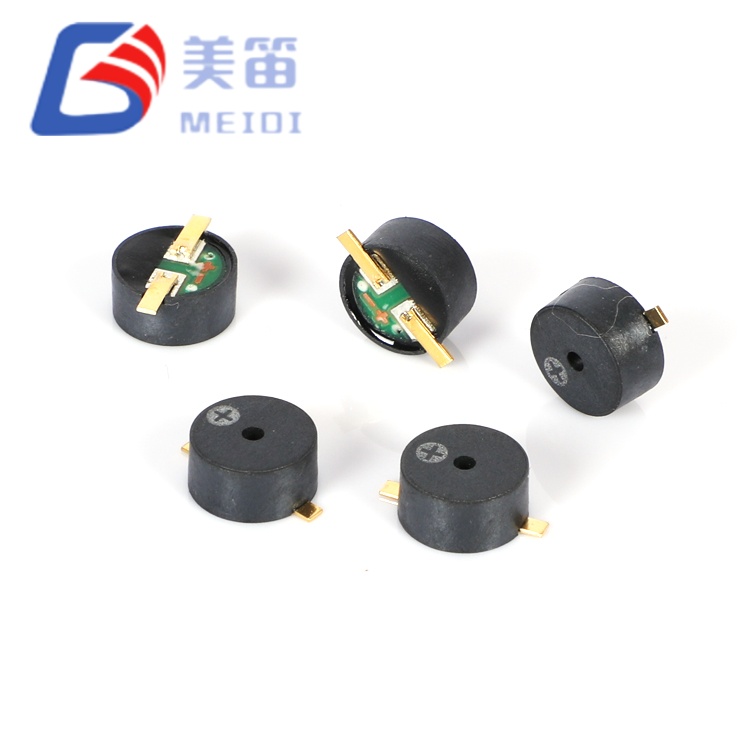

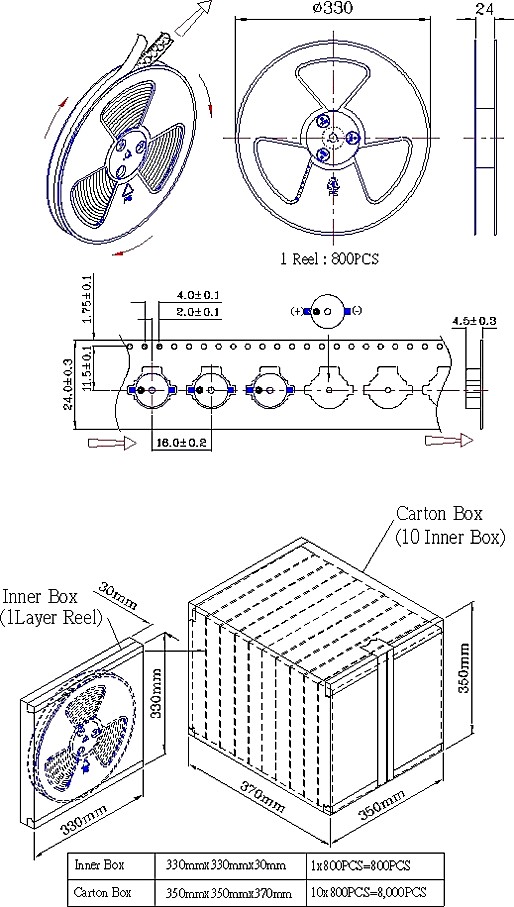

Den 9×4,5 mm SMD Magnetic Passive Buzzerfamily samler tre elektromagnetiske passive summer i en 9,0 mm cirkulær SMD-pakke med en 4,5 mm hulrumshøjde, den dybeste i MEIDI’s 9 mm-serie. To standard spolemodstande dækker 3,6V og 5V skinner, mens en F-16R variant tilføjer en kobberring til det magnetiske kredsløb for større akustisk effektivitet på samme drevniveau. Den almindelige 2700Hz resonans skærer gennem lavfrekvent maskinstøj, og det sorte LCP-hus er kompatibelt med blyfri reflow-lodning.
Cirkulær 9,0 mm diameter med 4,5 mm profil — højeste hulrum i 9,0 mm serien for maksimal lavfrekvent resonanseffektivitet
Tredobbelt konfiguration: standardmodeller med dobbelt impedans (16Ω / 32Ω) plus kobberringforstærket variant (F-16R) til forhøjet magnetisk fluxtæthed
Lavfrekvent 2700 ± 300 Hz resonans — overlegen indtrængning af omgivende støj versus 4 kHz alternativer
16R: 3,6V nominel, 2,5–4,5V rækkevidde, ≤80 mA; 32R: 5V nominel, 4,5–6,5V rækkevidde, ≤80 mA; F-16R: kobberring forbedret magnetisk kredsløb
Udvidet termisk konvolut: -30 °C til +70 °C drift, -40 °C til +85 °C opbevaring
Reflow-kompatibelt sort LCP-hus: klassificeret til 255 ± 5 °C spidstemperatur, op til 3 passager
Maksimal hulrumshøjde i 9,0 mm-serien: 4,5 mm-profilen giver større intern resonansvolumen end alternativer i lavere højde, hvilket understøtter en effektiv 2,7 kHz akustisk udgang.
Tredobbelt konfigurationsfleksibilitet: 16Ω og 32Ω standardvarianter til valg af spændingsarkitektur plus F-16R kobberring forbedret model til applikationer, der kræver maksimalt akustisk output fra identisk fodaftryk.
Kobberring magnetisk forbedring (F-16R): en kobber kortslutningsring i det magnetiske kredsløb forbedrer akustisk output ved tilsvarende drevforhold ved at reducere hvirvelstrømtab.
Lavfrekvent støjgennemtrængning: 2700 Hz resonanscenter retter sig mod 2-3 kHz-båndet, hvor industriel omgivende støjs spektraltæthed formindskes, hvilket forbedrer alarmopfattelsen i tunge maskiner og køretøjsmiljøer.
Spændingsoptimeret impedansparring: 16R til 3,6V Li-ion/logiske systemer med ≤80 mA træk; 32R til 5V bil-/industribusser med ≤80 mA træk; F-16R opretholder 16Ω impedans med forbedret magnetisk kredsløb for overlegen output ved tilsvarende effekt.
Udvidet opbevaring i koldt vejr: -40 °C opbevaringsklassificering understøtter arktisk logistik, udstyr i store højder og vinteroplagret maskineri uden parametrisk nedbrydning.
| Parameter | MLT-9045-16R | MLT-9045-32R | MLT-9045F-16R |
| Produkttype | Elektromagnetisk SMD passiv buzzer | Elektromagnetisk SMD passiv buzzer | Elektromagnetisk SMD passiv buzzer |
| Nominel spænding | 3,6 V (o-p) | 5,0 V (o-p) | 3,6 V (o-p) |
| Driftsspænding | 2,5 – 4,5 V (o-p) | 4,5 – 6,5 V (o-p) | 2,5 – 4,5 V (o-p) |

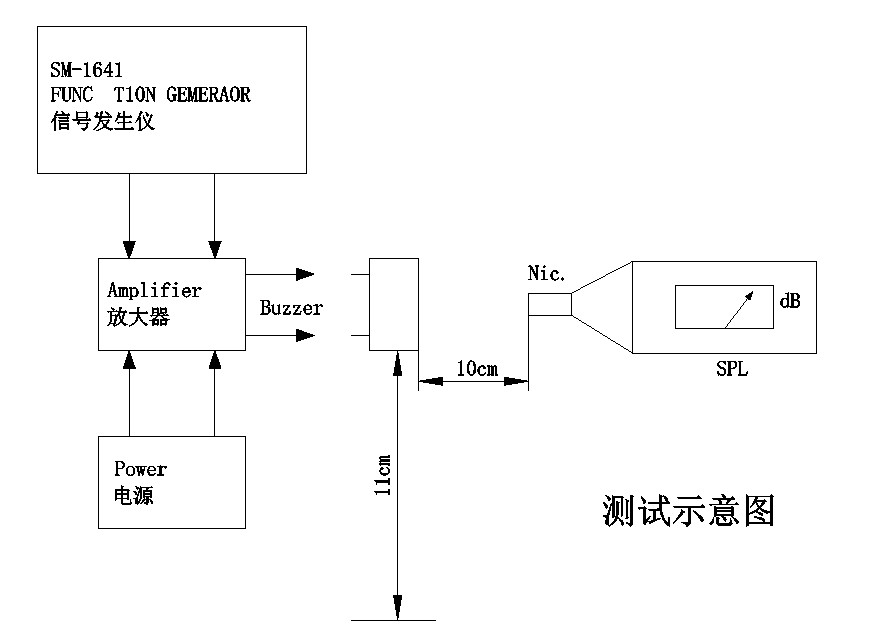

| Lydudgang ved 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB (forbedret) |
| Driftsstrøm | ≤ 80 mA | ≤ 80 mA | ≤ 100 mA |
| Resonansfrekvens | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Spolemodstand | 16 ± 3 Ω | 32 ± 3 Ω | 16 ± 3 Ω |
| Driftstemperatur | -30 °C ~ +70 °C | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Opbevaringstemperatur | -40 °C ~ +85 °C | -40 °C ~ +85 °C | -40 °C ~ +85 °C |

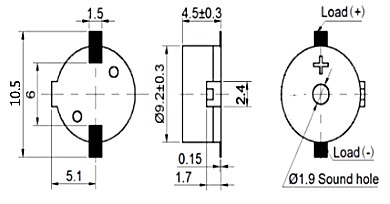

| Dimensioner (Dia × H) | 9,0 × 4,5 mm | 9,0 × 4,5 mm | 9,0 × 4,5 mm |
| Vægt | 0,8 g | 0,8 g | 0,8 g |
| Husmateriale | Sort LCP | Sort LCP | Sort LCP |
| Magnetisk forstærkning | Standard | Standard | Kobber Ring |
| Loddemetode (anbefalet) | Reflow: 255 ± 5 °C, 3 s; Forvarm 180 °C, 40–70 sek | Reflow: 255 ± 5 °C, 3 s; Forvarm 180 °C, 40–70 sek | Reflow: 255 ± 5 °C, 3 s; Forvarm 180 °C, 40–70 sek |
Den 9×4,5 mm SMD Magnetic Passive Buzzer repræsenterer det akustiske toppunkt af MEIDI’s 9,0 mm cirkulære SMD-brummer-portefølje. Profilen på 4,5 mm – den højeste i serien – leverer 80 % mere intern resonansvolumen end 2,5 mm MLT-9025 og 12,5 % mere end 4,0 mm MLT-8540, hvilket giver overlegen lavfrekvent effektivitet og lydtrykgenerering ved 2700 Hz.
Den tredobbelte konfigurationsarkitektur adresserer tre forskellige indkøbsscenarier. MLT-9045-16R (16 ± 3 Ω, 2,5–4,5V) tjener batteridrevne og 3,3V logikbaserede designs, hvor muligheden for direkte GPIO-drev prioriteres. MLT-9045-32R (32 ± 3 Ω, 4,5–6,5V) er rettet mod 5V automotive tilbehørsbusser og industrielle PLC-udgange, hvor højere skinnespænding reducerer strøminduceret EMI og ledertab. MLT-9045F-16R introducerer en magnetisk kobberringforbedring - en ledende kortslutningsring integreret i det magnetiske kredsløb, der undertrykker hvirvelstrømtab i polstykket, hvilket øger den effektive magnetiske fluxtæthed i luftgabet uden at øge spoledrejninger eller modstand.
F-16R-varianten giver forbedret akustisk output sammenlignet med standard 16R ved tilsvarende spændings- og strømværdier på grund af forbedret magnetisk kredsløbseffektivitet. Til applikationer, hvor enhver decibel betyder noget - såsom nødevakueringssystemer, undgåelse af kollisioner med tunge maskiner eller maritime sikkerhedsadvarsler - giver F-16R en opgraderingsvej uden at revidere spændingsarkitekturen eller printkortets layout.
Massen på 0,8 g giver mekanisk stabilitet under vibrations- og stødforhold. Denne stabilitet er kritisk i mineudstyr, landbrugshøstere og chassis til erhvervskøretøjer, hvor vedvarende vibrationer ville forringe outputkonsistensen i lettere transducere. Det cirkulære fodaftryk forenkler kabinettets akustiske modellering sammenlignet med kvadratiske alternativer med forudsigelige radiale lydstrålingsmønstre, der letter design af gitter og porte. Anmod om prøver af alle tre varianter for at evaluere spændingskompatibilitet og fordele ved magnetisk forbedring i dit akustiske målmiljø.
MEIDI anvender ensartede pålidelighedsprotokoller på tværs af al MLT-serieproduktion. Alle MLT-9045 varianter gennemgår identisk stressverifikation:
Klimatisk udholdenhedsscreening — 48 timers højtemperaturopbevaring ved +80 ± 2 °C, 48 timers lavtemperaturopbevaring ved -30 ± 2 °C og 5-cyklus termisk chok (-30 °C ↔ +80 °C, 30 minutters ophold per ekstrem)
Mekanisk spændingsvalidering — sinusformet vibration (10–55 Hz, 1,0 mm amplitude, XYZ-akser, 0,5 timer kumulativ) og 75 cm frit fald på 10 mm hårdttræ (3 stød)
Verifikation af fugtmodstand — 48-timers eksponering for 50 ± 5 °C / 90–95 % RH efterfulgt af 2-timers genopretning af omgivelserne og fuld elektrisk karakterisering
Bekræftelse af loddeintegritet — loddemodstandsdygtighed over for varme ved 250 ± 5 °C i 10 ± 0,5 sekunder (2,0 mm legems-til-loddeafstand), plus fuld overensstemmelse med reflow-profilen
Disse tests udføres i MEIDI’s eget pålidelighedslaboratorium, som understøtter udvikling og validering af alle akustiske komponenter produceret siden 2011. Fabrikken i Jiangsu, Kina, opererer under et ISO 9001-certificeret kvalitetssystem og integrerer intern LCP-støbning, automatiserede spoleviklinger og SMD-samling. Denne vertikale integration tillader tæt kontrol over hele produktionskæden, fra råmaterialeinspektion til endelig akustisk test.
Prøvebatch-testresultater viser exceptionel ensartethed på tværs af alle konfigurationer:
| Variant | SPL-område (dB) | Strømområde (mA) | Frekvens (Hz) | Impedans (Ω) |
| MLT-9045-16R | 97,5-99,4 | 68,3-71,2 | 2700 (alle prøver) | 15.2–16.9 |
| MLT-9045-32R | 97,5-99,7 | 61,7-64,8 | 2700 (alle prøver) | 30.4-32.1 |
| MLT-9045F-16R | 97,5-99,4 | 68,3-71,2 | 2700 (alle prøver) | 15.2–16.9 |
Alle parametre er tæt klynget i specifikationsvinduer. Individuelle batch-testrapporter tilgængelige efter anmodning.
Tunge industrielle alarmsystemer - nødstop, kranbevægelse og presseoverbelastningsadvarsler i stålværker, støberier og smedeværker, hvor den omgivende støj overstiger 90 dB og lavfrekvent penetration er kritisk
Kabine og chassis til erhvervskøretøjer - sikkerhedsseleadvarsler, advarsler om dør på klem og omvendt nærhedstoner i tunge lastbiler, busser og entreprenørudstyr med 24V-til-5V-regulerede delsystemer
Minedrift og tunneldrift — gasdetektion, ventilationsfejl og evakueringsalarmer i lukkede underjordiske rum med høj efterklang og maskininterferens
Marinedæks- og maskinrumsudstyr - spildrift, lænsepumpe og brandslukningsalarmer i maritime miljøer med høj luftfugtighed og høj vibration
Landbrugsforarbejdningsmaskiner — korntørrer, siloniveau og blokeringsadvarsler i høstmaskinen under støvfyldte udendørsforhold med betydelig baggrundsstøj
Offentlig adresse og nødudsendelse - backup hørbar notifikation i PA-systemer, skoletelefonanlæg og bygningsevakueringsnetværk, der kræver pålidelig tonal konsistens
1. Hvad er forskellen mellem MLT-9045-16R og MLT-9045F-16R?
Begge deler identiske elektriske parametre (16 ± 3 Ω, 2,5--4,5V, ≤100 mA) og mekaniske dimensioner (9,0 × 4,5 mm). F-16R inkorporerer en kobber kortslutningsring i det magnetiske kredsløb for forbedret akustisk output ved tilsvarende drivkraft. F-16R anbefales til applikationer, hvor maksimalt akustisk output er kritisk, og den beskedne omkostningspræmie er begrundet i ydeevnekrav.
2. Hvordan er 4,5 mm MLT-9045 sammenlignet med 4,0 mm MLT-8540 og 2,5 mm MLT-9025?
MLT-9045's 4,5 mm højde leverer øget intern resonansvolumen sammenlignet med alternativer med lavere profil i samme diameterserie, hvilket understøtter lavfrekvent effektivitet og akustisk udgang ved 2700 Hz. Afvejningen er z-aksens frigang: 4,5 mm profilen kræver mere lodret plads end slankere alternativer. Vælg MLT-9025 til ultra-slanke kabinetter, MLT-8540 for balanceret frigang og MLT-9045 for maksimal akustisk ydeevne, hvor højden ikke er begrænset.
3. Hvilket drevkredsløb anbefales for hver variant?

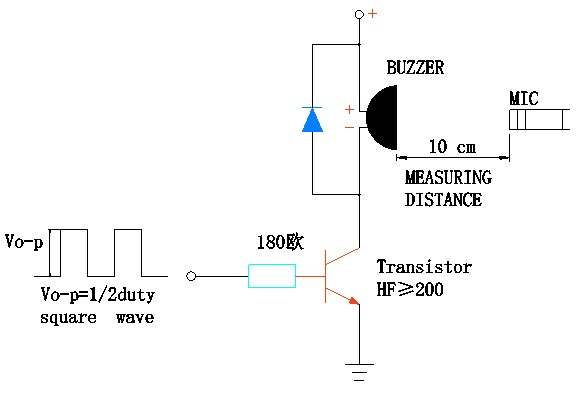

16R og F-16R ved 3,6V trækker ≤100 mA og kan drives direkte fra egnede MCU GPIO-ben (bekræft pinstrømmærke ≥100 mA) eller gennem en simpel NPN-transistorkontakt med 180 Ω basismodstand. 32R ved 5V trækker ≤80 mA, men kræver et drivertrin fra 3,3V logik; fra 5V logik giver en 330 Ω basismodstand med generel transistor (HF ≥ 200) tilstrækkeligt drev. En tilbageslagsdiode på tværs af spolen er obligatorisk for alle varianter for at beskytte mod induktivt tilbageslag.
4. Kan MLT-9045 erstatte magnetiske summer med gennemgående huller i eksisterende designs?
Ja, med PCB layout revision fra gennemgående hul til SMD puder. Det 9,0 mm cirkulære fodaftryk optager mindre brætareal end typiske 12 mm brummere, mens borede huller og manuel indføring elimineres. Akustisk output (≥85 dB, med empiriske data viser 97-99 dB) overstiger væsentligt mange 12 mm gennemgående hullersækvivalenter. Den primære designovervejelse er drevkredsløbsmigrering: buzzere med gennemgående huller fungerer ofte ved 12V med interne oscillatorer, mens MLT-9045 kræver ekstern 2,7 kHz excitation ved 3,6V eller 5V. En mikrocontroller PWM-udgang eller simpel oscillator erstatter det selvoscillerende drev.
5. Er tilpassede magnetiske forbedringer eller impedansværdier tilgængelige for OEM-programmer?
Ja. MEIDI understøtter OEM/ODM-tilpasning, herunder alternative kobberringgeometrier til specifik frekvensjustering, mellemliggende impedansværdier (20-24 Ω for split-voltage-arkitekturer), modificerede resonansfrekvenser (2,0-3,5 kHz-område), alternative husfarver til visuel identifikation og tilpasset bånd-og-rulle. Minimumsbestillingsmængder og leveringstider gælder. Kontakt vores salgsteam for at diskutere specifikke krav og anmode om et tilbud på tilpassede konfigurationer.
Kontakt MEIDI for konkurrencedygtige tilbud, gratis tekniske prøver af alle tre MLT-9045-varianter og dedikeret OEM/ODM-support. Vores applikationsteam kan hjælpe med kobberringmagnetiske kredsløbsevaluering, 3,3V/5V drevkredsløbsoptimering og akustisk integration til tung industri- og køretøjskabinetprofiler.
