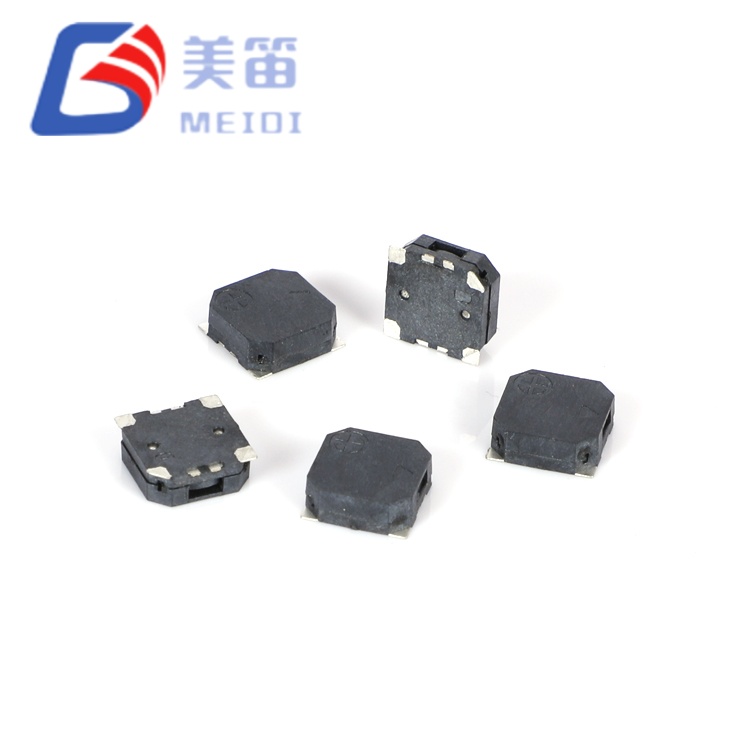

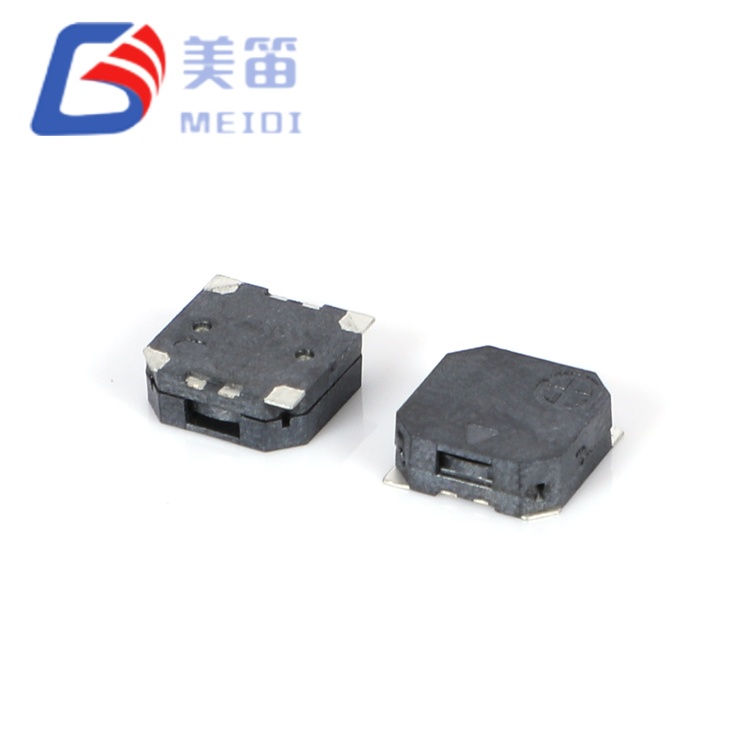

MLT-7525-16R 7,5*7,5*2,5 mm SMD magnetisk passiv buzzer repræsenterer et skridt op i MLT SMD buzzer-porteføljen, der adresserer applikationer, hvor den kompakte 5 mm-serie viser sig akustisk eller elektrisk utilstrækkelig. Med et fodaftryk på 7,5 × 7,5 mm og 2,5 mm højde optager denne 16Ω 3,6V SMD elektromagnetiske passive buzzer 2,25× PCB-arealet af sine 5 mm modparter, mens den leverer et målbart højere lydtryk og bredere spændingskompatibilitet.
Den væsentligste afvigelse fra 5 mm-serien ligger i dens elektriske og akustiske tuning. Den nominelle spænding stiger til 3,6 V med et driftsspænd på 2,5-4,5 V, der direkte kan rumme enkeltcellede Li-ion-batterier (3,0-4,2 V nominel) og 5 V logiske systemer uden spændingsregulering. Resonansfrekvensen falder til 2700 ± 300 Hz - et område, hvor menneskelig hørelse forbliver følsom, mens omgivende mekanisk og elektrisk støj typisk formindskes, hvilket forbedrer signal-til-støj-forholdet i industrielle miljøer.
Spolemodstanden på 16 ± 3 Ω repræsenterer et bevidst designvalg til drift med højere spænding. Ved 3,6 V forbliver strømforbruget ≤ 100 mA, mens de øgede spoleomdrejninger og større membranareal genererer ≥ 85 dB output. Dette impedansniveau passer til applikationer, hvor driverkredsløb fungerer fra 5 V-skinner, eller hvor reduceret strømforbrug prioriteres frem for minimalt antal komponenter.
Fremstillet af MEIDI, MLT-7525-16R inkorporerer en bredere temperaturindkapsling end 5 mm-serien — opererer fra -30 °C til +70 °C og opbevarer fra -40 °C til +85 °C. Dette udvidede udvalg understøtter anvendelse i udendørs udstyr, uopvarmede kabinetter og bilinteriørapplikationer, hvor termiske udflugter overstiger standardgrænser for forbrugerkvalitet. Kontakt os for at anmode om et tilbud eller indsende en RFQ for volumenpriser.
Udvidet 7,5 × 7,5 mm fodaftryk med 2,5 mm profil for overlegen akustisk output i kompakt SMD-form
Højere nominel spænding 3,6 V med 2,5–4,5 V driftsområde — kompatibel med 3,7 V Li-ion og 5 V logiksystemer
Lavere 2700 ± 300 Hz resonansfrekvens — trænger gennem omgivende støj mere effektivt end 4 kHz alternativer
Forhøjet ≥ 85 dB lydtryk ved 10 cm til krævende industri- og sikkerhedsapplikationer
16 ± 3 Ω spolemodstand optimeret til drivkredsløb med højere spænding med reduceret strømbehov
Udvidet temperaturområde: -30 °C til +70 °C drift, -40 °C til +85 °C opbevaring
Udvidet akustisk membranområde — 7,5 mm kvadratisk hus rummer en større vibrerende membran end 5 mm varianter, hvilket øger effektiviteten til generering af lydtryk ved lavere frekvenser
2,7 kHz lavfrekvent resonans — retter sig mod 2-3 kHz-båndet, hvor menneskelig auditiv følsomhed krydser med reduceret omgivende støj, hvilket forbedrer sansningen i industrielle og udendørs omgivelser
3,6 V nominel spænding med 2,5–4,5 V rækkevidde — indbygget kompatibilitet med Li-ion-celler, 5 V logik og 12 V-systemer til biler gennem simpelt resistivt eller transistordrev
16 ± 3 Ω impedans for højere spændingseffektivitet — reduceret strømforbrug ved forhøjede spændinger sammenlignet med 12 Ω alternativer, hvilket letter termisk styring i driverkredsløb
Udvidet -30 °C til +70 °C driftsområde — overgår standard-20 °C nedre grænser, understøtter koldstart og implementeringsscenarier under nul
Sort LCP-hus med 2,5 mm lav profil — opretholder disciplin i lodret frigang og maksimerer det indre akustiske hulrumsvolumen
| Parameter | Værdi |
| Produkttype | Elektromagnetisk SMD passiv buzzer |
| Nominel spænding | 3,6 V (o-p) |
| Driftsspænding | 2,5 – 4,5 V (o-p) |
| Lydudgang ved 10 cm | ≥ 85 dB |
| Driftsstrøm | ≤ 100 mA |
| Resonansfrekvens | 2700 ± 300 Hz |
| Spolemodstand | 16 ± 3 Ω |
| Driftstemperatur | -30 °C ~ +70 °C |
| Opbevaringstemperatur | -40 °C ~ +85 °C |

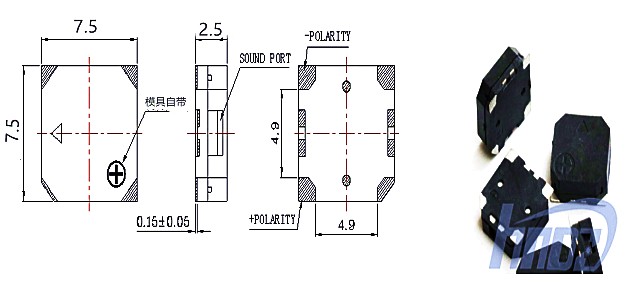

| Dimensioner (L × B × H) | 7,5 × 7,5 × 2,5 mm |
| Vægt | 0,5 g |
| Husmateriale | Sort LCP |
| Loddemetode (anbefalet) | Reflow: 255 ± 5 °C, 3 s; Forvarm 180 °C, 40–70 sek |
Den 7,5*7,5*2,5 mm SMD Magnetic Passive Buzzer indtager en tydelig position i SMD-buzzer-landskabet: den bygger bro mellem kompakte 5 mm-enheder og voluminøse magnetiske summer. For ingeniører, der er begrænset til overflademontering, men som kræver et akustisk output ud over, hvad 5 mm pakker kan levere, giver denne 16Ω 3,6V SMD elektromagnetiske passive summer en levedygtig mellemløsning.
Frekvensvalget fortjener særlig opmærksomhed. Ved 2700 Hz fungerer MLT-7525-16R under 4 kHz-klyngen, hvor de fleste kompakte summer koncentrerer sig. Dette har betydning i to sammenhænge: For det første udbreder lavere frekvenser sig med mindre atmosfærisk dæmpning over korte afstande; for det andet udviser industrielle miljøer typisk lavere støjspektraltæthed i 2-3 kHz-båndet sammenlignet med 4 kHz-området, hvor køleblæsere, skiftende strømforsyninger og digital elektronik genererer betydelig interferens.
16 Ω impedansen introducerer et andet drevkredsløbsparadigme end 12 Ω serien. Mens direkte GPIO-drev fra 3,3 V mikrocontrollere er mindre praktisk (strømmen ville overstige typiske 25 mA pin grænser), parrer den højere impedans naturligt med 5 V logik, dedikerede driver IC'er eller simple transistortrin, der opererer fra Li-ion eller regulerede forsyninger. Det resulterende system opnår ofte bedre elektromagnetisk kompatibilitet på grund af lavere strømtransienter.
0,5 g masse - fem gange 0,1 g af 5 mm varianter - bidrager til mekanisk robusthed. Den øgede inerti modstår vibrationsinducerede mikrofoniske effekter og giver et mere stabilt akustisk output under mekaniske stødforhold. Anmod om en prøve for at evaluere lavfrekvent penetration i dit målmiljø.
Alarmsystemer til industrielle maskiner — nødstop, fejl og overbelastningsalarmer i CNC-maskiner, presser og materialehåndteringsudstyr, hvor den omgivende støj overstiger 70 dB
Udendørs telekommunikationsinfrastruktur - kabinetindtrængen, strømsvigt og advarsler om termiske udflugter i basestationer, repeatere og netværksknuder
Interiørsystemer til erhvervskøretøjer - bakalarm, sikkerhedsselepåmindelse og varsler om lastdøre i varevogne, lastbiler og entreprenørudstyr
Landbrugs- og entreprenørmaskiner — driftsstatus og sikkerhedsgrænseadvarsler i traktorer, gravemaskiner og høstmaskiner udsat for vibrationer og støv
Uninterruptible Power Supplies (UPS) — batteritilstand, overbelastning og vedligeholdelsesadvarsler i datacenter og backup-strømsystemer af medicinsk kvalitet
Kølekædelogistikudstyr — temperaturbrud og døråbne alarmer i køletransportcontainere og walk-in frysere
MEIDI anvender ensartede pålidelighedsprotokoller på tværs af al MLT-serieproduktion, med MLT-7525-16R udsat for den samme omfattende stressverifikation:
•Klimatisk udholdenhedsvalidering — 48-timers højtemperaturopbevaring ved +80 ± 2 °C, 48-timers lavtemperaturopbevaring ved -30 ± 2 °C og 5-cyklus termisk chok (-30 °C ↔ +80 °C, 30-minutters ophold)
•Mekanisk stresstest — sinusformet vibration (10–55 Hz, 1,0 mm amplitude, XYZ-akser, 0,5 timer kumulativ) og 75 cm frit fald på 10 mm hårdttræ (3 stød)
• Verifikation af fugtmodstand — 48-timers konditionering ved 50 ± 5 °C / 90–95 % relativ luftfugtighed efterfulgt af 2-timers genopretning af omgivelserne og fuld elektrisk karakterisering
•Bekræftelse af loddeintegritet — loddemodstandsdygtighed over for varme ved 250 ± 5 °C i 10 ± 0,5 sekunder (2,0 mm legems-til-loddeafstand), plus fuld overholdelse af reflow-profilen

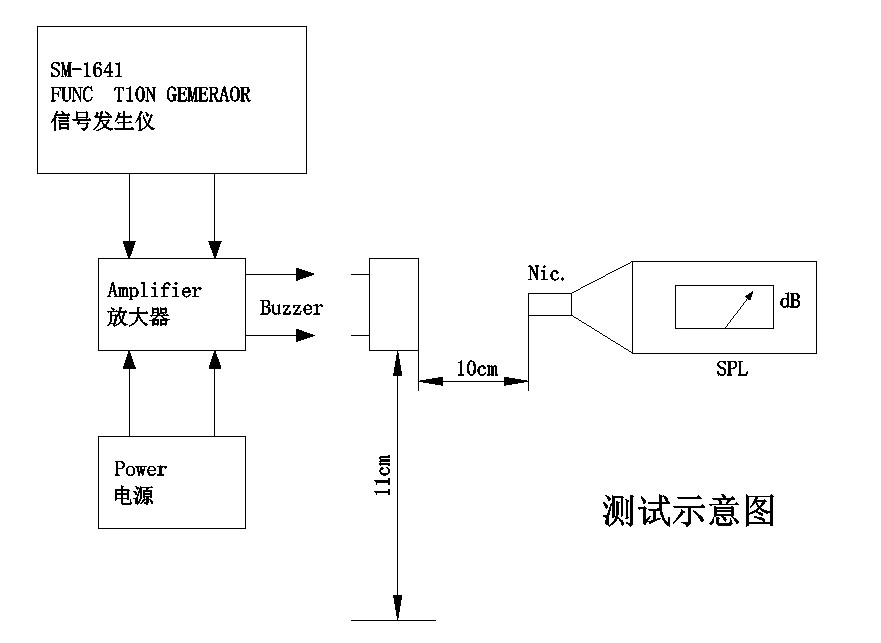

Sample batch-testdata (10 enheder, 3,6 V standarddrev, 10 cm) bekræfter: lydtryk 87,3--89,5 dB, strømstyrke 71,0--72,7 mA, frekvens 2705--2735 Hz, impedans 16,0--16,7 Ω til --- specifikationer alle inden for specifikationen.
1. Hvorfor bruger MLT-7525-16R 16 Ω i stedet for de 12 Ω, der er almindeligt i mindre SMD-brummere?
16 Ω spolen er optimeret til 3,6 V nominel spænding og 2,5–4,5 V driftsområde. Ved disse spændinger vil en 12 Ω-spole trække for stor strøm (op til 300 mA ved 3,6 V), hvilket overskrider standarddriverens kapacitet og genererer uønsket varme. 16 Ω impedansen opretholder strømmen ≤ 100 mA, mens den tillader tilstrækkelige spoledrejninger til at drive den større membran ved 2,7 kHz. Dette repræsenterer en optimering på systemniveau snarere end et simpelt modstandsvalg.
2. Kan MLT-7525-16R drives direkte fra en 3,3 V mikrocontroller GPIO?

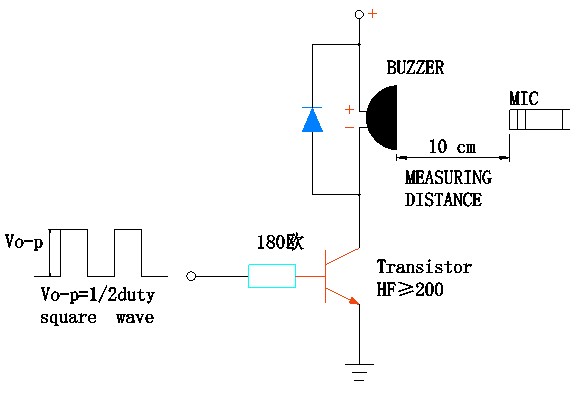

Ikke anbefalet. Ved 3,3 V vil en 16 Ω spole trække cirka 206 mA - langt ud over den typiske grænse på 20-25 mA for standard MCU-ben og risikere permanent skade. En simpel NPN-transistor eller MOSFET-drivertrin er påkrævet. For 5 V-systemer giver en 180 Ω basismodstand med en generel transistor (HF ≥ 200) tilstrækkeligt drev, svarende til standardtestkredsløbet, der bruges til karakterisering.
3. Hvordan er 2,7 kHz-frekvensen sammenlignet med 4 kHz-brummere i praktiske applikationer?
Resonansfrekvensen på 2,7 kHz tilbyder overlegen penetration i støjende omgivelser og reduceret retningsbestemt udstråling sammenlignet med 4 kHz. Menneskets hørefølsomhed er sammenlignelig mellem disse frekvenser (begge falder inden for det 2-5 kHz mest følsomme bånd). Den primære afvejning er fysisk størrelse: at opnå 2,7 kHz resonans i en kompakt pakke kræver en større membran, som 7,5 mm-huset rummer. Til applikationer, hvor 4 kHz summer ikke kan høres på grund af miljøstøj, giver MLT-7525-16R en direkte opgraderingsvej.
4. Hvad er betydningen af -40 °C opbevaringstemperaturvurdering?
Det udvidede lagerområde til -40 °C understøtter kølekædelogistik, udstyr i store højder og vinteroplagret maskineri, hvor standard-30 °C grænser kan overskrides under transport eller inaktive perioder. Driftsgrænsen forbliver -30 °C, hvilket betyder, at enheden ikke aktivt skal køres under denne temperatur, men kan overleve opbevaringsudflugter til -40 °C uden forringelse. Denne sondring er afgørende for rumfart, arktiske og kryogene tilstødende applikationer.
5. Er MLT-7525-16R velegnet som drop-in-erstatning for magnetiske buzzers med gennemgående huller i eksisterende designs?
Ja, med PCB layout revision. SMD-fodaftrykket på 7,5 mm optager et bordareal, der kan sammenlignes med mange 9 mm og 12 mm gennemhullede buzzere, mens det eliminerer behovet for borede huller og manuel indføring. ≥ 85 dB lydtryksgarantien giver designmargin til industrielle alarmapplikationer. Den primære designovervejelse er drivkredsløbet: Buzzere med gennemgående huller fungerer ofte ved 12 V med interne oscillatorer, mens MLT-7525-16R kræver ekstern 2,7 kHz excitation ved 3,6 V. En simpel oscillator eller MCU PWM-udgang erstatter det selvoscillerende drev, der tidligere blev leveret af den aktive summer.
Kontakt MEIDI for konkurrencedygtige tilbud, tekniske prøver og OEM/ODM-tilpasning. Vores applikationsteam kan hjælpe med driverkredsløbsdesign til 5 V- og Li-ion-systemer, akustisk kabinetmodellering og reflow-profiloptimering til din produktionslinje.
