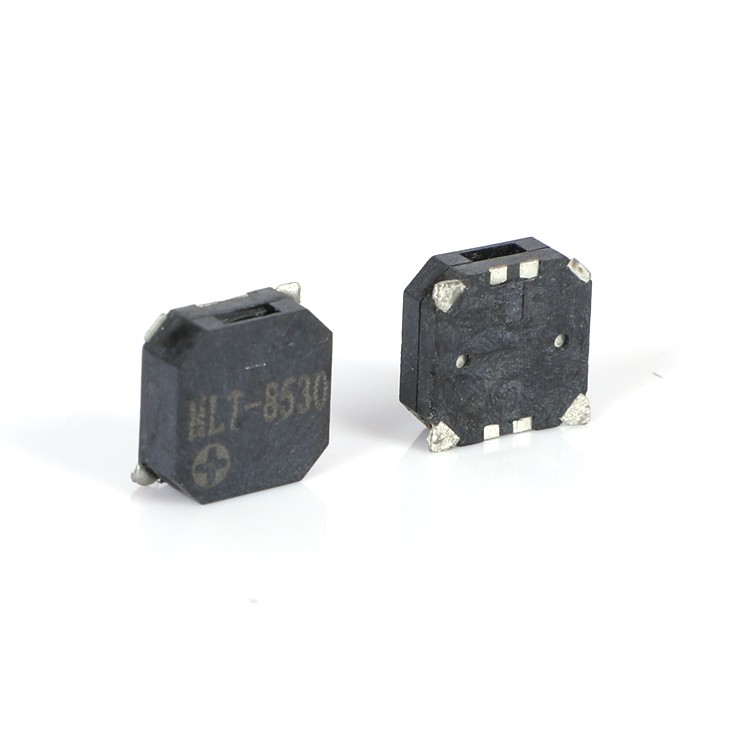

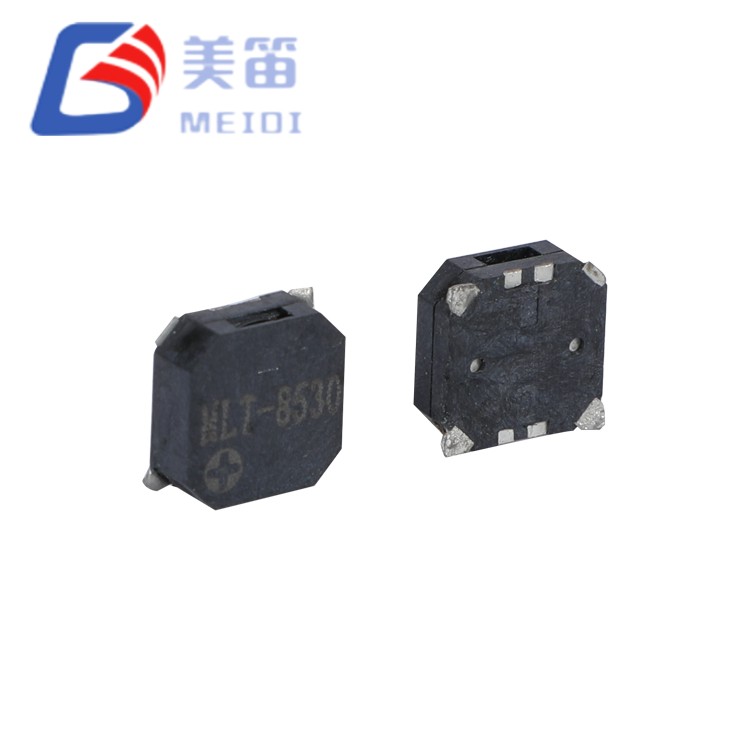

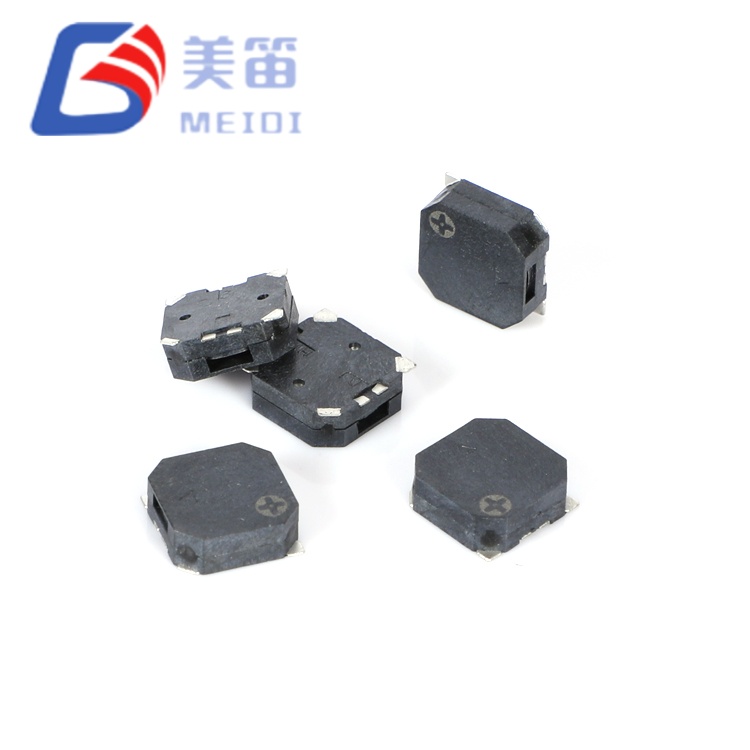

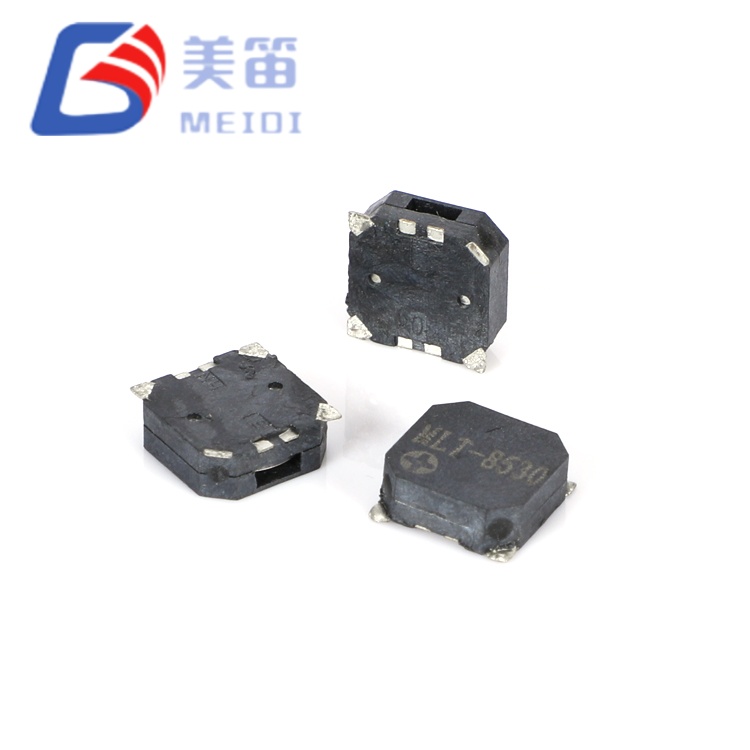

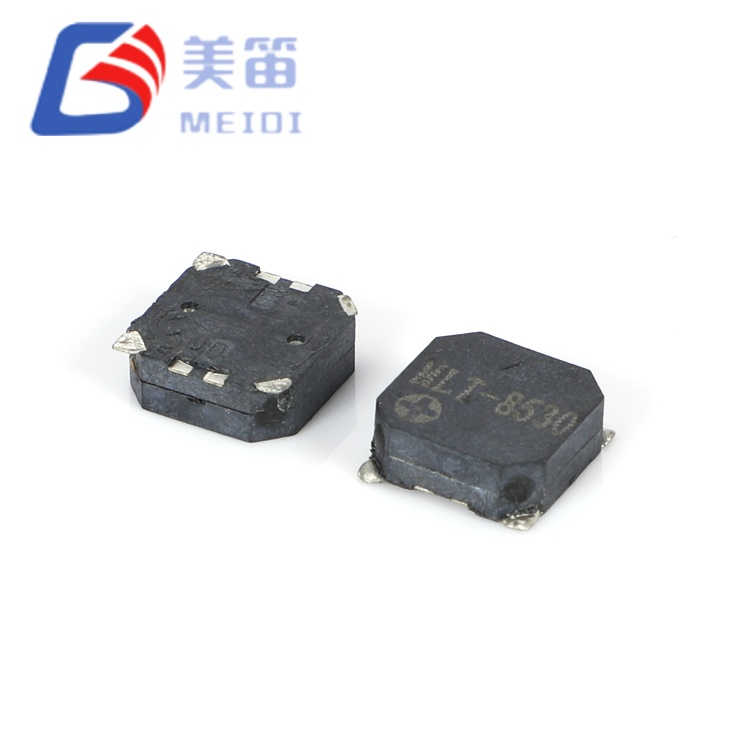

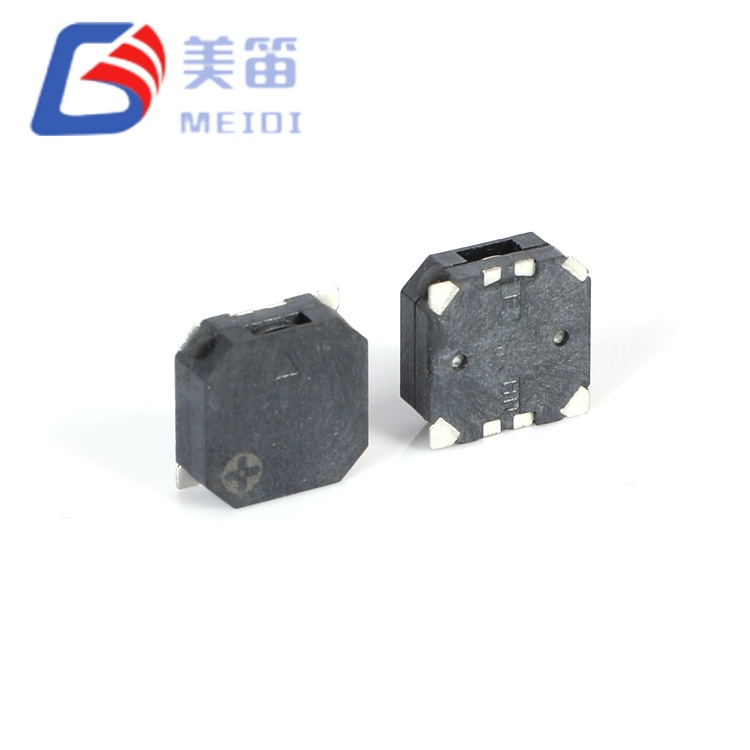

8,5*8,5*3mm Surface Mount Magnetic Passive Buzzer

MLT-8530-16R er en 8,5*8,5*3 mm overflademonteret magnetisk passiv summer, der er konstrueret til applikationer, hvor akustisk output ikke kan kompromitteres af overflademonterede monteringsbegrænsninger. Med målte lydtrykniveauer på 92,5-95,3dB ved 10 cm nærmer denne komponent sig ydeevnen af ​​meget større magnetiske buzzere, mens den bevarer fuld SMT-kompatibilitet – hvilket gør den velegnet til industrielle alarmsystemer, offentlig sikkerhedsinfrastruktur og advarselsinstallationer for tunge maskiner.

MLT-8530-16R er fremstillet på MEIDI's Jiangsu-anlæg og har en 16±3Ω spoleimpedans og 2700±200Hz resonansfrekvens med skærpet frekvenstolerance for ensartet tonal karakter på tværs af produktionsbatcher. Den nominelle spænding på 3,6V (2,5–4,5V rækkevidde) understøtter Li‑ion-batterisystemer og 5V logiske skinner, mens det sorte LCP-hus modstår reflowlodning ved 255°C og fungerer fra -30°C til +70°C. Hver enhed gennemgår 100 % elektrisk og akustisk verifikation, hvor prøvebatchdata bekræfter SPL-værdier, der konsekvent overstiger 92dB – hvilket giver en betydelig margin over minimumsspecifikationen på 85dB.

Præstationsdifferentiere

Største SMD-membran i MLT-serien – 8,5 mm kvadratisk hus rummer maksimalt vibrerende membranareal og leverer det højest opnåelige SMD-lydtryk

Skærpet ±200 Hz frekvenstolerance – 33 % reduktion i batch-til-batch-variation sikrer ensartet tonal karakter for installationer med flere enheder

Målt 92,5–95,3dB output – empirisk ydeevne overstiger 85dB specifikation med 7,5–10,3dB, hvilket giver betydelig akustisk frihøjde

3,0 mm udvidet hulrumshøjde – øget intern volumen forbedrer 2,7 kHz resonanseffektivitet uden at udvide fodaftrykket

16±3Ω impedans – optimeret til 3,6V Li‑ion-systemer og 5V logiske skinner med moderat strømbehov

Udvidet termisk konvolut – -30°C til +70°C driftsområde overgår forbrugergrænser for industriel pålidelighed

Anvendelsesområder

Kommercielle indendørs alarmsystemer – hørbar meddelelse i kontorbygninger, butikslokaler og kontrollerede indendørs miljøer, hvor der kræves minimums SPL-tærskler; ikke egnet til brandsikkerhedsapplikationer, der kræver UL/EN 54-certificering uden yderligere systemniveauvalidering

Tungt industrielt maskineri – kollisionsundgåelse, kranbevægelse og advarsler om pressedrift i miljøer, der overstiger 85dB omgivende støj, hvor standard summer ikke kan høres

Offentlig sikkerhed og sikkerhedsinfrastruktur – perimeter indtrængen, optøjerkontrol og masseunderretningssystemer, der kræver øjeblikkelig auditiv opmærksomhed

Marine kontrolpanelindikatorer – hørbare alarmer i lukkede brokonsoller, navigationsudstyr og indvendige kontrolpaneler med IP-klassificeret miljøbeskyttelse; ikke til direkte vejrpåvirkning

Industrielt udstyr med begrænset plads – advarsler om køretøjsnærhed og procesadvarsler i lukkede lager- og fabriksmiljøer

Indendørs landbrugsbearbejdningsudstyr – driftsadvarsler i kornhåndterings-, sorterings- og emballeringsmaskiner i lukkede faciliteter

Produktion & Kvalitetskontrol

MEIDI fremstiller MLT-8530-16R på dedikerede SMD samlebånd med automatisk spolevikling, lodning og akustisk tuning. Vores Jiangsu-anlæg opererer under ISO 9001:2015 kvalitetsstyring, med statistisk proceskontrol anvendt på hvert produktionstrin.

Hvert produktionsparti gennemgår en omfattende kvalificering:

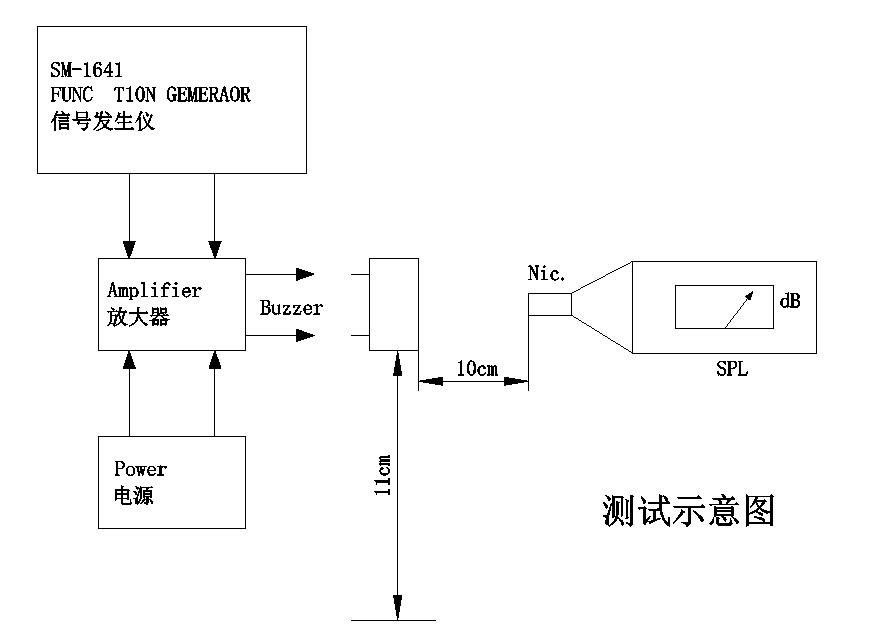

Akustisk verifikation – 100 % SPL-måling ved nominel spænding; prøvebatch bekræfter 92,5–95,3dB, hvilket overstiger minimumskravet på 85dB

Frekvensstabilitet – statistisk sampling ved 2700±200Hz; produktionsprøver måler konsekvent 2700Hz, hvilket indikerer centerfrekvensnøjagtighed

Spolemodstandsscreening – 16±3Ω verifikation; målte værdier typisk 15,7–16,4Ω

Højtemperaturopbevaring – 48 timer ved +80±2℃; fuld parametergendannelse efter 2 timers omgivelsesstabilisering

Lagring ved lav temperatur – 48 timer ved -30±2℃; verificeret aktivering ved minimum 2,5V

Termisk chok-cyklus – 5 overgange mellem -30℃ og +80℃ med 30-minutters pause ved hver ekstrem

Mekanisk spændingsvalidering – sinusformet vibration (10–55 Hz, 1,0 mm amplitude, XYZ-akser, 0,5 timer kumulativ) og 75 cm frit fald på 10 mm hårdttræ (3 stød)

Fugtmodstand – 48 timer ved 50±5℃ / 90–95 % relativ luftfugtighed med 2 timers genopretning og elektrisk karakterisering

Loddevarmemodstand – 250±5 ℃ i 10±0,5 sekunder med 2,0 mm legems-til-loddeafstand

RoHS- og REACH-overensstemmelsesdokumentation er tilgængelig efter anmodning. Partiidentifikationskoder muliggør fuld sporbarhed til produktionsdato, testregistreringer og råmaterialebatcher.

Teknisk Q&A

Q1: Hvordan er MLT-8530-16R sammenlignet med 7,5 mm MLT-7525-16R i samme serie?

Begge komponenter deler identiske elektriske parametre (16Ω, 2,5–4,5V, 2700Hz) og den samme højde på 3,0 mm. MLT-8530-16R optager et større 8,5 mm kvadratfodaftryk i forhold til 7,5 mm for MLT-7525-16R, med tilsvarende højere akustisk output - målt 92,5-95,3 dB versus 86-88 dB. Udvælgelsesbeslutningen er en direkte afvejning mellem PCB-områdets tilgængelighed og påkrævet SPL. Til applikationer, hvor det større fodaftryk er acceptabelt, giver MLT-8530-16R betydeligt større akustisk frihøjde. Begge komponenter deler LCP reflow-kompatibilitet og den samme udvidede temperaturklassificering.

Q2: Hvad er det anbefalede drevkredsløb til MLT-8530-16R?

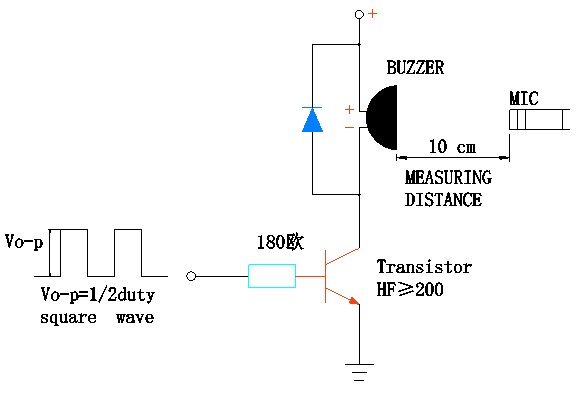

En 2700Hz firkantbølge med 50% duty cycle og 3,6V amplitude producerer maksimalt akustisk output. 16Ω-impedansen tillader direkte kørsel fra mange MCU GPIO-ben, forudsat at de kan levere ≥100mA spidsstrøm. Til applikationer, hvor GPIO-strømmen er begrænset, giver en lille NPN-transistor (f.eks. 2N3904 eller BC547) med en 1kΩ-basemodstand og en flyback-diode (1N4148) på tværs af spolen en robust, billig driver. Flyback-dioden beskytter transistoren mod induktive spændingsspidser, der genereres under omskiftning.

Spørgsmål 3: Kan MLT-8530-16R bruges i udendørs eller fugtudsatte miljøer?

Selve komponenten er klassificeret til 90–95 % RH, ikke-kondenserende drift i henhold til fugtmodstandstesten (48 timer ved 50 °C / 95 % RH). Det er dog ikke hermetisk forseglet og bør ikke udsættes for direkte fugt eller nedsænkning. Til udendørs applikationer skal summeren monteres inde i et IP-klassificeret kabinet med passende akustiske porte (f.eks. en membran eller labyrint), der tillader lydtransmission og samtidig forhindrer vandindtrængning. MEIDI tilbyder konform belægning som en tilpasset mulighed for volumenordrer – kontakt vores ingeniørteam for at diskutere krav til beskyttelse mod indtrængen.

Q4: Hvad er betydningen af ​​±200Hz frekvenstolerance sammenlignet med ±300Hz?

Den skærpede tolerance repræsenterer en 33 % reduktion i frekvensvariationen på tværs af produktionsbatcher. I enkelt-enhedsapplikationer er forskellen perceptuelt subtil. I installationer med flere enheder – såsom alarmpaneler med flere lydgivere, sikkerhedssystemer med distribuerede signalgivere eller akustiske designs med fase-array – minimerer reduceret frekvensvariation hørbare slagmønstre, der opstår, når lignende toner interagerer. Resultatet er en mere sammenhængende, professionel akustisk karakter, der projicerer konsistens og pålidelighed.

Q5: Er tilpassede frekvens- eller impedansvarianter tilgængelige for OEM-ordrer?

Ja. MEIDI understøtter OEM-tilpasning til volumenordrer, herunder alternative resonansfrekvenser (inden for 2,0–4,0 kHz), tilpassede spoleimpedansværdier og specialiserede husmaterialer eller farver. Minimumsordremængder og leveringstider varierer efter tilpasningsomfang. Kontakt vores OEM-supportteam med dine specifikationer for en gennemførlighedsvurdering og et tilbud.

Q6: Hvad er den forventede driftslevetid under kontinuerlig excitation?

Standardkvalifikationen inkluderer 96 timers kontinuerlig drift ved 25°C med en 50 % duty-cycle firkantbølge ved nominel spænding. For ubestemte kontinuerlige toneapplikationer anbefaler MEIDI at begrænse driftscyklussen til 50 % eller implementere intermitterende alarmmønstre (f.eks. 1 sekund tændt, 3 sekunder slukket) for at reducere spoleopvarmning og forlænge levetiden. Testdata for forlænget levetid for specifikke driftsforhold er tilgængelige efter anmodning – kontakt vores applikationsingeniørteam med din mål-driftscyklus og omgivende temperaturprofil.
