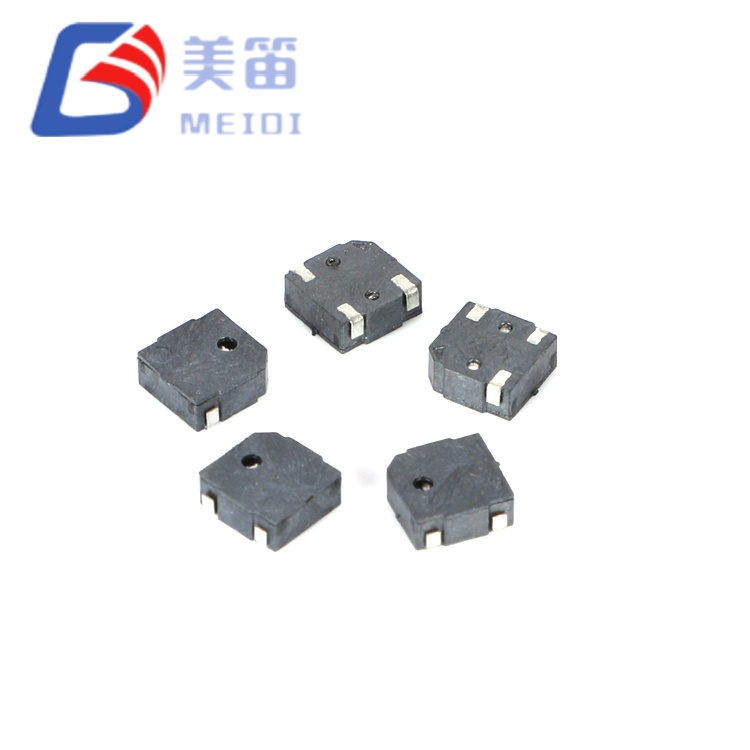

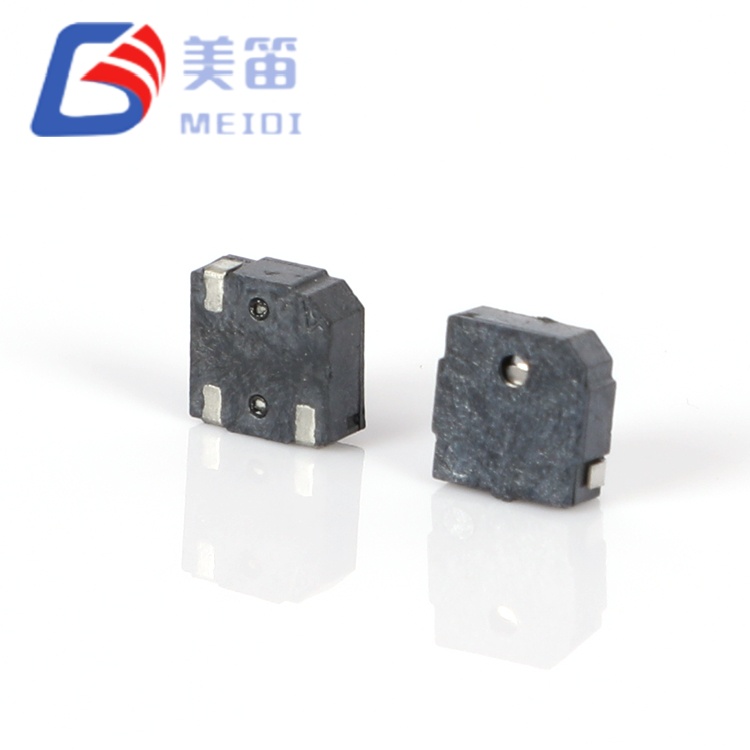

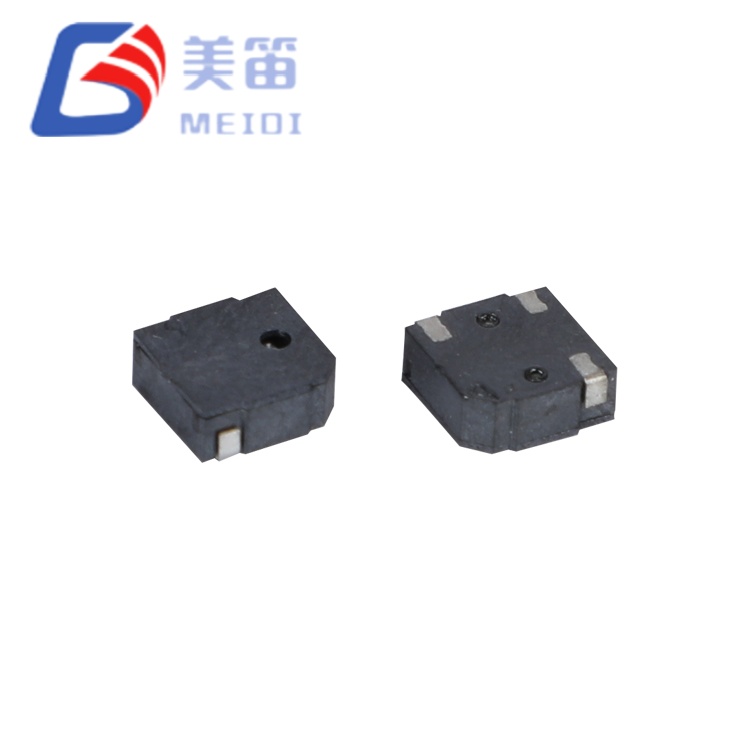

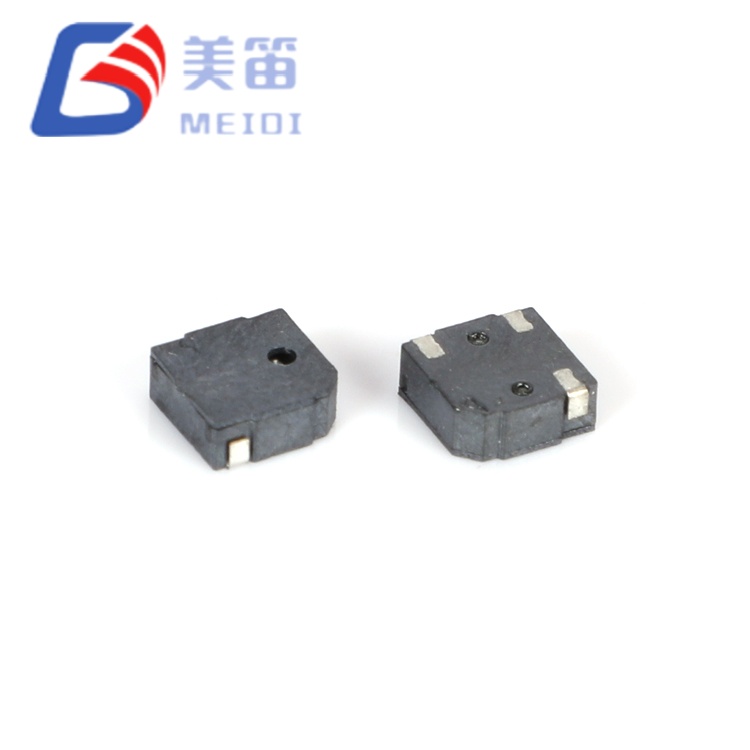

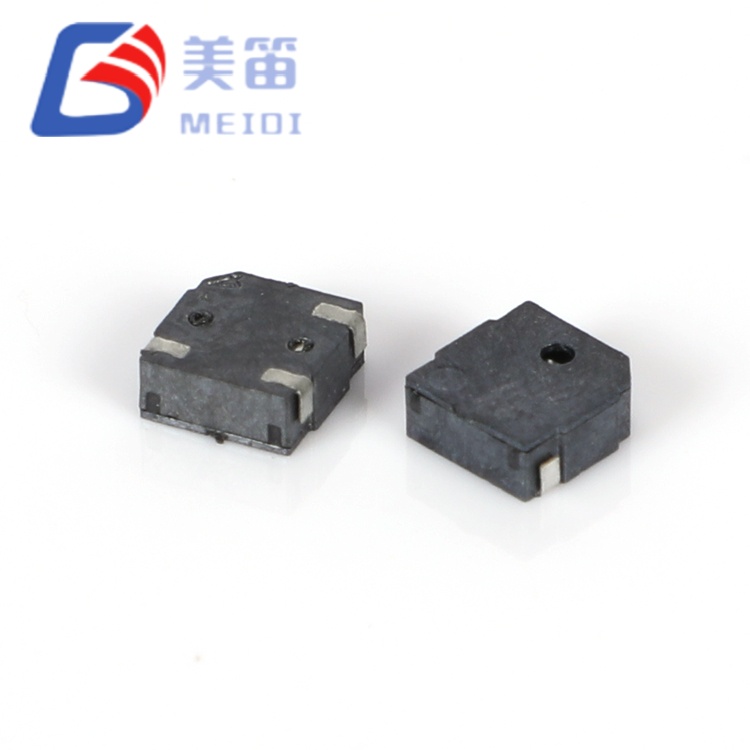

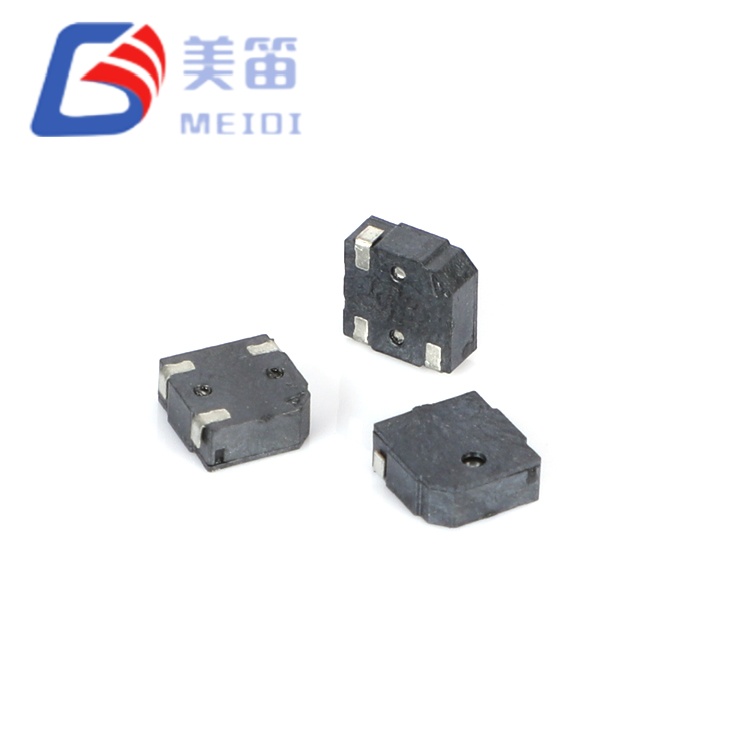

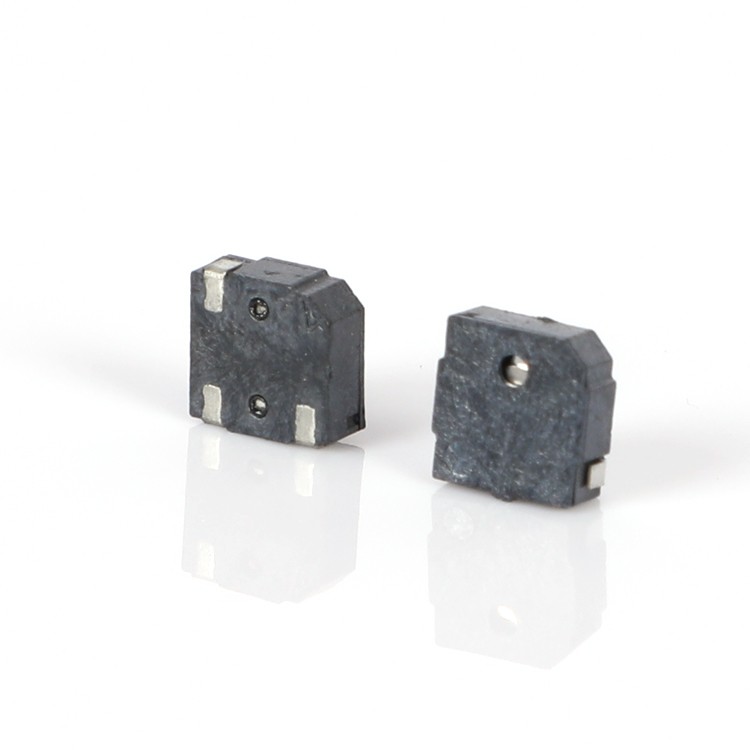

MLT-5020 er en 5*5*2 mm SMD magnetisk passiv buzzer, der leverer et minimum på 80dB lydtryk ved 10 cm under 3,0V-drev. Denne 5 mm-komponent giver en akustisk fordel på 15 dB i forhold til 4 mm-alternativer, samtidig med at den bibeholder SMD-samlingskompatibilitet, hvilket gør den velegnet til applikationer, hvor hørbare alarmer skal konkurrere med moderat omgivende støj – herunder industrielle kontrolpaneler, sikkerhedssystemer og bærbare medicinske instrumenter.
Fremstillet af MEIDI i Jiangsu-provinsen, MLT-5020 inkorporerer en 12±3Ω spole og 4000Hz resonansfrekvens, der deler elektriske karakteristika med mindre varianter for unified drive circuit design. Det sorte LCP-hus understøtter blyfri reflow ved 255°C top, hvilket muliggør automatiseret SMT-montage. Prøvebatchverifikation viser SPL-værdier fra 84,6dB til 87,1dB, hvilket giver en generøs margen over minimumsspecifikationen.
Den 5*5*2 mm SMD Magnetic Passive Buzzer adresserer en almindelig ingeniørmæssig afvejning: opnåelse af tilstrækkeligt akustisk output uden at forpligte sig til gennemgående hulkomponenter eller overdimensionerede SMD-pakker. Dens 5 mm kvadratiske fodaftryk optager 56 % mere bordareal end 4 mm varianter, men leverer alligevel en 15dB stigning i lydtrykket – en perceptuel fordobling af lydstyrken, der markant forbedrer alarmhørbarheden under virkelige forhold. Dette gør det til det foretrukne valg, når PCB-plads tillader det lidt større fodaftryk, og akustisk ydeevne er ikke til forhandling.
Den passive drevarkitektur kræver en ekstern AC excitation - typisk en 4kHz firkantbølge fra en mikrocontroller PWM-udgang. Dette designvalg giver firmwareingeniører fuld kontrol over advarselsmønstre, frekvensmodulation og driftscyklus-baseret volumenskalering. 12Ω spoleimpedansen tillader direkte forbindelse til standard 3,3V og 5V GPIO ben i de fleste applikationer, hvilket eliminerer behovet for dedikerede driver IC'er og reducerer de samlede systemomkostninger.
4000Hz resonansfrekvensen optager den øvre del af det menneskelige auditive følsomhedsområde (2-4kHz), og producerer en tone, der forbliver mærkbar selv i miljøer med betydelig HVAC, computerstøj eller maskinstøj. Profilhøjden på 2,0 mm og den firkantede pudegeometri giver stabil mekanisk montering og ensartet loddeforbindelsesdannelse under reflow-behandling.
Forbedret akustisk output – 5,0×5,0 mm fodaftryk leverer ≥80dB SPL, hvilket giver klare hørbare alarmer i moderat støjende omgivelser
4kHz resonansfrekvens - mekanisk indstillet til 4000±300Hz, tilpasset den højeste menneskelige auditive følsomhed for maksimal opfattet lydstyrke
MCU-kompatibel impedans – 12±3Ω spolemodstand muliggør direkte kørsel fra standard mikrocontroller GPIO-ben uden ekstern buffering
2–4V forsyningskompatibilitet – understøtter enkeltcellede Li-ion, 3V møntcelle- og 3,3V logiske skinnekonfigurationer
LCP-hus til SMT-behandling – sort flydende krystal polymerkonstruktion vurderet til 255°C genstrømningsspids og stabil drift fra -20°C til +70°C
Produktionsklart design – kompatibelt med standard blyfri reflow-profiler og understøtter op til 3 loddegange til produktion af store mængder
| Parameter | Værdi |
| Produkttype | Elektromagnetisk SMD passiv buzzer |
| Nominel spænding | 3,0 V (o‑p) |
| Driftsspænding | 2 – 4 V (o‑p) |
| Lydudgang ved 10 cm | ≥ 80 dB |
| Driftsstrøm | ≤ 100 mA |

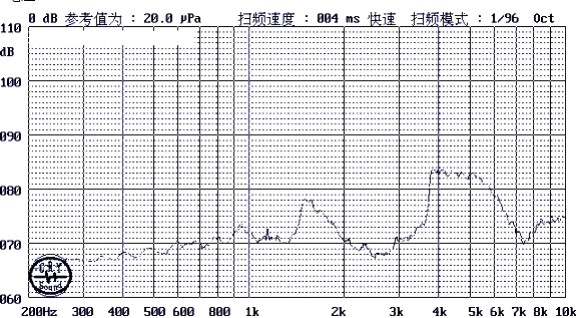

| Resonansfrekvens | 4000 ± 300 Hz |
| Spolemodstand | 12 ± 3 Ω |
| Driftstemperatur | -20 °C ~ +70 °C |
| Opbevaringstemperatur | -30 °C ~ +80 °C |

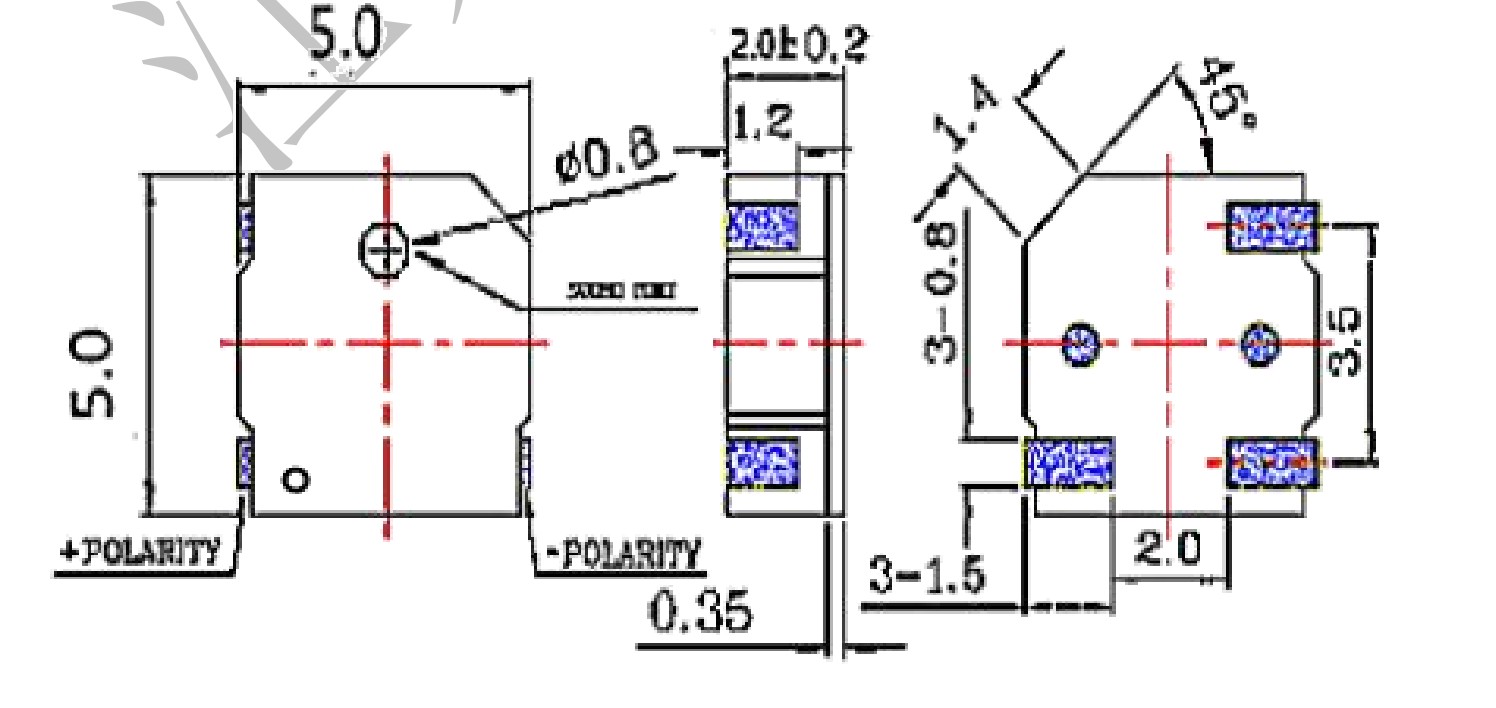

| Dimensioner (L × B × H) | 5,0 × 5,0 × 2,0 mm |
| Vægt | 0,1 g |
| Husmateriale | Sort LCP |
| Loddemetode (anbefalet) | Reflow: 255 ± 5 °C, 3 s; Forvarm 180 °C, 40–70 sek |
Industrielt kontroludstyr – fejlmeldinger og cyklusafslutningstoner i PLC'er, operatørpaneler og procesovervågningsstationer
Fysiske adgangssystemer – tastaturfeedback og indbrudsalarmer i kortlæsere, elektroniske låse og perimeterdetektionspaneler
Hjemmeautomatiseringsenheder – statusmeddelelser og advarselstoner i smarte termostater, lyscontrollere og sikkerhedshubs
Håndholdte diagnostiske værktøjer – test-komplette signaler og fejlalarmer i bærbare glukosemonitorer, pulsoximetre og enheder til måling af vitale tegn
Bærbart strømtilbehør – opladningsstatus og forbindelsesindikatorer i powerbanks, trådløse opladningspuder og batteripakker
Køretøjsinteriørelektronik – sikkerhedsselepåmindelser, dørstatustoner og advarselslyde i instrumentbrættet i bilapplikationer

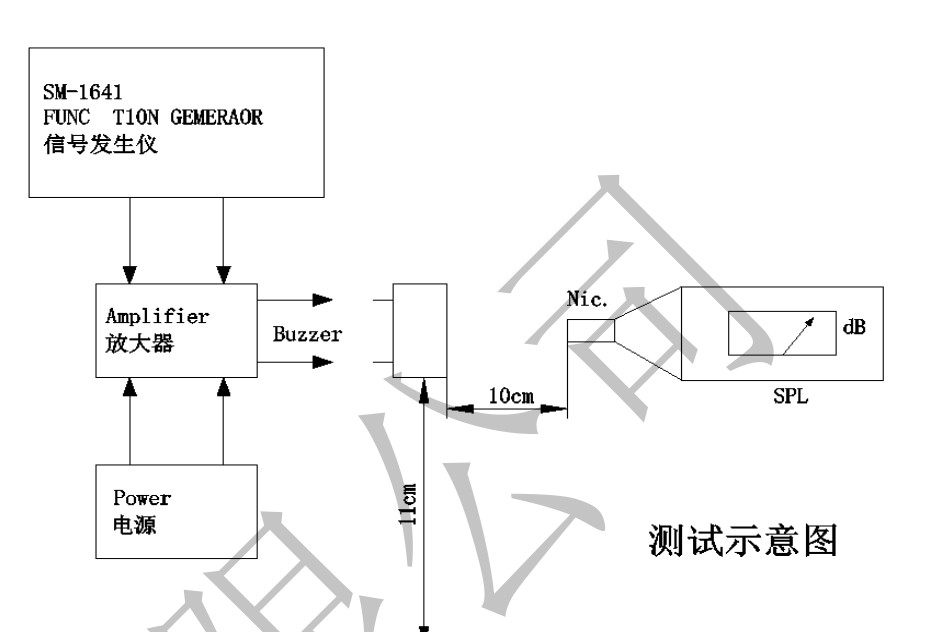

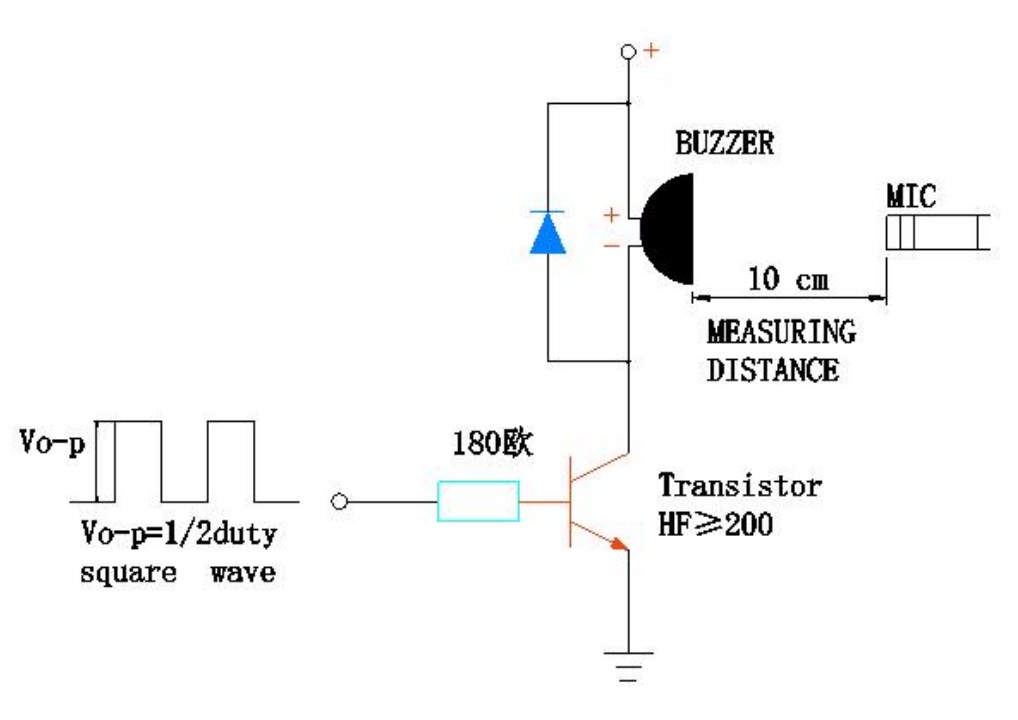

Produktionsbekræftelsesdata fra en repræsentativ batch (n=10) under standardiserede forhold (3,0V firkantbølge, 4kHz, 50 % duty cycle, 10 cm frifeltsmåling) viser følgende ydeevnefordeling:
| Parameter | Min | Maks | Betyde |
| Lydtrykniveau | 84,6 dB | 87,1 dB | 85,8 dB |
| Driftsstrøm | 85,4 mA | 88,1 mA | 86,7 mA |
| Spolemodstand | 11,4 Ω | 12,6 Ω | 12,0 Ω |
Disse tal viser ensartet produktionskvalitet og giver ingeniører pålidelige designparametre. SPL-marginen over 80dB-specifikationen (ca. 4,6-7,1dB) tilgodeser spændingsvariationer, akustiske forhindringer og ældning af komponenter gennem hele produktets livscyklus.
MEIDI producerer MLT-5020 ved hjælp af automatiserede SMD samlebånd med integreret spolevikling, lodning og akustisk kalibrering. Vores produktionsanlæg i Jiangsu opretholder ISO 9001:2015-certificering, med statistisk proceskontrol anvendt på hvert produktionstrin.
Hvert produktionsparti gennemgår følgende kvalifikationsprocedurer:
Elektrisk karakterisering – 100 % verifikation af spolemodstand (12±3Ω) og driftsstrøm (≤100mA) under nominelle forhold
Akustisk validering – statistisk prøvetagning bekræfter SPL ≥80dB ved 10 cm; typiske resultater spænder fra 84,6dB til 87,1dB
Frekvensscreening – resonansfrekvens målt ved 4000±300Hz; produktionseksempler klynger mellem 3950Hz og 4050Hz
Termisk eksponeringstest – 48-timers opbevaring ved +80°C med fuld parametergendannelse efter omgivelsesstabilisering og 48-timers opbevaring ved -30°C med verificeret koldstartsaktivering
Temperaturcyklus – 5 overgange mellem -30°C og +80°C med 30-minutters opholdsperioder ved hver ekstrem
Mekanisk integritet – vibrationstest (10–55 Hz, 1,0 mm amplitude, XYZ-akser, 0,5 timer i alt) og 75 cm faldtest på 10 mm hårdttræ (3 stød)
Fugteksponering – 48 timer ved 50°C / 95 % RF med efterfølgende elektrisk verifikation
Loddeprocesvalidering – varmebestandighed verificeret ved 250°C i 10 sekunder med 2,0 mm legems-til-loddeafstand
RoHS- og REACH-overensstemmelsesdokumentation er tilgængelig efter anmodning. Partiidentifikationskoder på huset giver fuld sporbarhed til produktionsdato, testresultater og råvarecertifikater.
Q1: Kan MLT-5020 fungere direkte fra en 3,3V mikrocontroller-pin?
Ja, forudsat at GPIO-stiften kan give mindst 100mA spidsstrøm. Mange ARM Cortex-M og lignende MCU'er tilbyder denne funktion gennem dedikerede high-drive ben eller ved at parallelisere flere udgange. For mikrocontrollere med begrænset strømforsyning giver en simpel NPN-transistorbuffer (f.eks. 2N3904) med en 1kΩ basismodstand en omkostningseffektiv løsning. Kontroller altid den specifikke GPIO-strømkapacitet i MCU-dataarket, før du færdiggør designet.
Spørgsmål 2: Hvad er det optimale drivsignal for maksimalt akustisk output?
En firkantbølge ved 4000Hz med 50% duty cycle og 3,0V amplitude producerer den højeste SPL. De hurtige spændingsovergange maksimerer spolens strøm og membranforskydning. Lavere driftscyklusser (f.eks. 25 % eller 75 %) reducerer den gennemsnitlige effekt og reducerer følgelig SPL med cirka 3-6dB. For lydstyrkejusterbare advarsler giver duty-cycle modulering en enkel metode til at variere opfattet lydstyrke uden at ændre frekvens.
Spørgsmål 3: Er MLT-5020 kompatibel med 5V logiske systemer?
MLT-5020 er klassificeret til 2–4V drift. Anvendelse af 5V kontinuerligt risikerer overophedning af spolen og kan overskride den maksimale strømspecifikation. Til 5V-systemer skal du tilføje en seriemodstand (47–100Ω) for at begrænse strømmen til ≤100mA. Alternativt kan du bruge en spændingsdeler eller en 3,3V regulator dedikeret til summerkredsløbet. MEIDI tilbyder også 5V-klassificerede varianter i samme fodaftryk – kontakt vores ingeniørteam for valgvejledning.
Q4: Hvordan er MLT-5020 sammenlignet med 4 mm MLT-4020H i praksis?
Begge komponenter deler identiske elektriske parametre (12Ω, 2–4V, 4kHz), hvilket muliggør det samme drevkredsløb og firmware. MLT-5020 giver cirka 15dB højere SPL (≥80dB vs. ≥65dB) på et 1 mm større fodaftryk (5 mm vs 4 mm kvadratisk). Beslutningen er ligetil: Vælg MLT-4020H, når PCB-pladsen er ekstremt begrænset, og SPL-kravene er beskedne; vælg MLT-5020, når hørbarheden er kritisk, og bordområdet tillader det større fodaftryk.
Q5: Hvilke tilpasningsmuligheder er tilgængelige for OEM-volumenordrer?
MEIDI tilbyder adskillige tilpasningsveje til kvalificerede projekter: alternative resonansfrekvenser (2,7 kHz, 3,0 kHz eller 5,0 kHz), brugerdefinerede spoleimpedansværdier, specialiserede husfarver til mærkedifferentiering og modificerede tape-og-rulle-emballagekonfigurationer. Minimumsordremængder og leveringstider varierer efter tilpasningsomfang. Kontakt vores OEM-supportteam med dine krav for en gennemførlighedsgennemgang og et tilbud.
Q6: Hvad er den forventede driftslevetid ved kontinuerlig brug?
Standardkvalifikationen inkluderer 96 timers kontinuerlig drift ved 25°C med en 50 % duty-cycle firkantbølge. For ubestemte kontinuerlige toneapplikationer anbefaler MEIDI at begrænse driftscyklus til 50 % eller implementere periodiske off-perioder for at reducere spoleopvarmning. Testdata for forlænget levetid er tilgængelige efter anmodning for specifikke driftsforhold – kontakt venligst vores applikationsingeniørteam med din mål-driftscyklus og omgivende temperaturprofil.
Kontakt MEIDI Engineering Support for komplet teknisk dokumentation, referencedriverkredsløb, PCB-footprint-anbefalinger eller volumenpriser. Tekniske prøver er tilgængelige for kvalificerede udviklingsprojekter.
Vores applikationsingeniørteam reagerer typisk inden for en hverdag med vejledning i reflow-profil, akustiske integrationsnotater og indbygget support skræddersyet til dine specifikke produktkrav.
