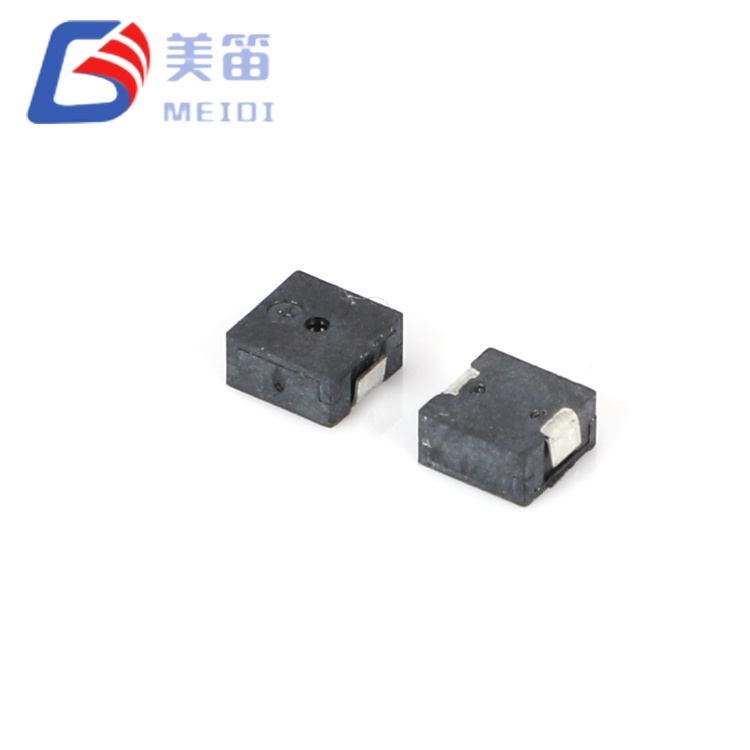

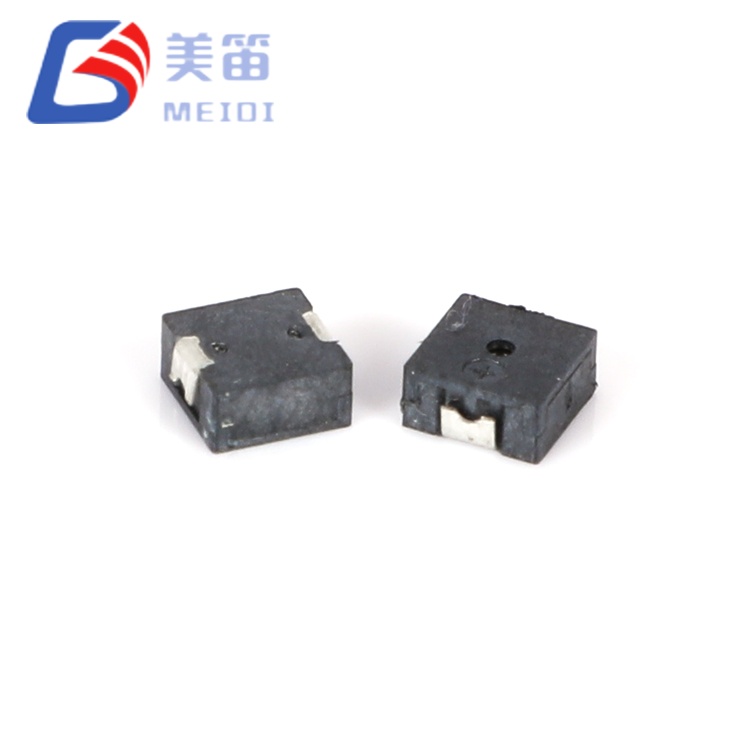

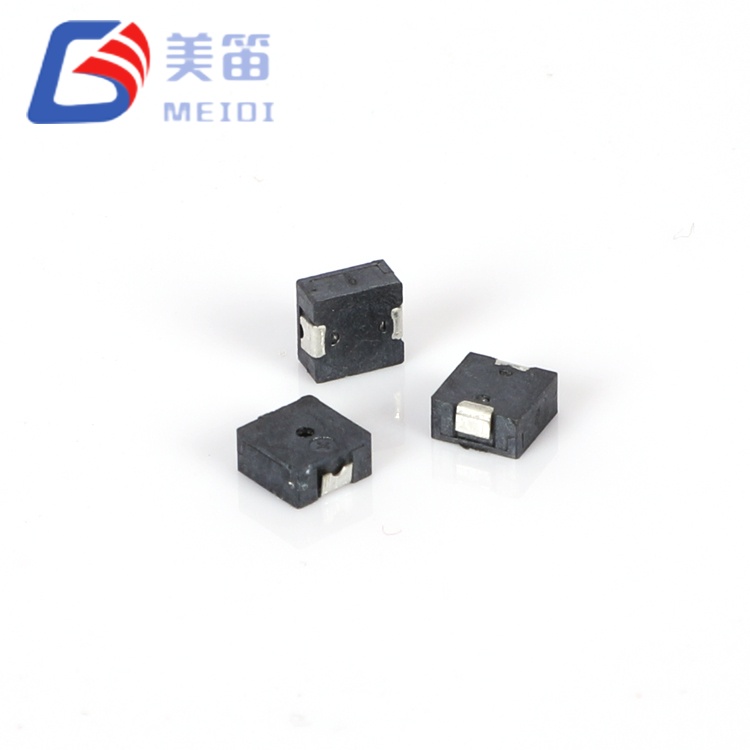

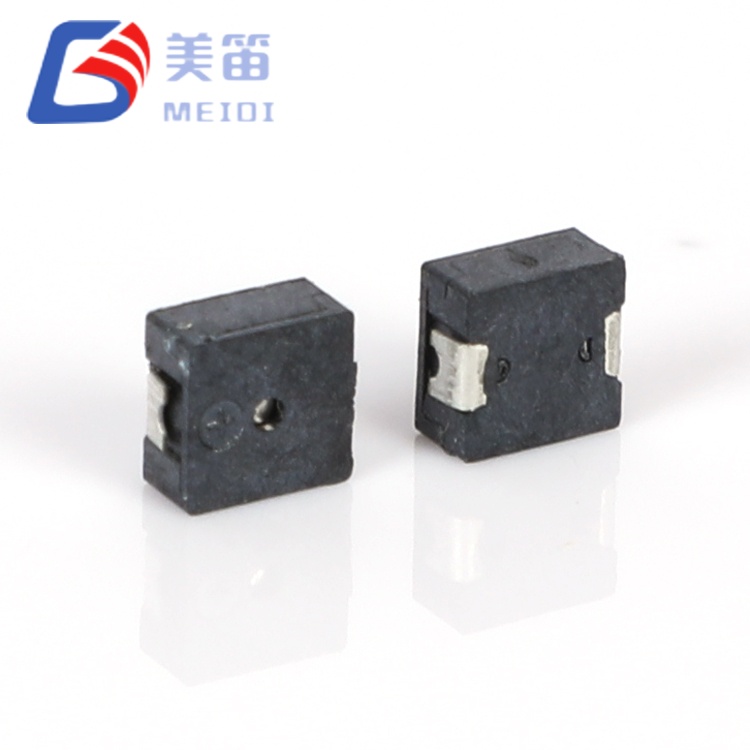

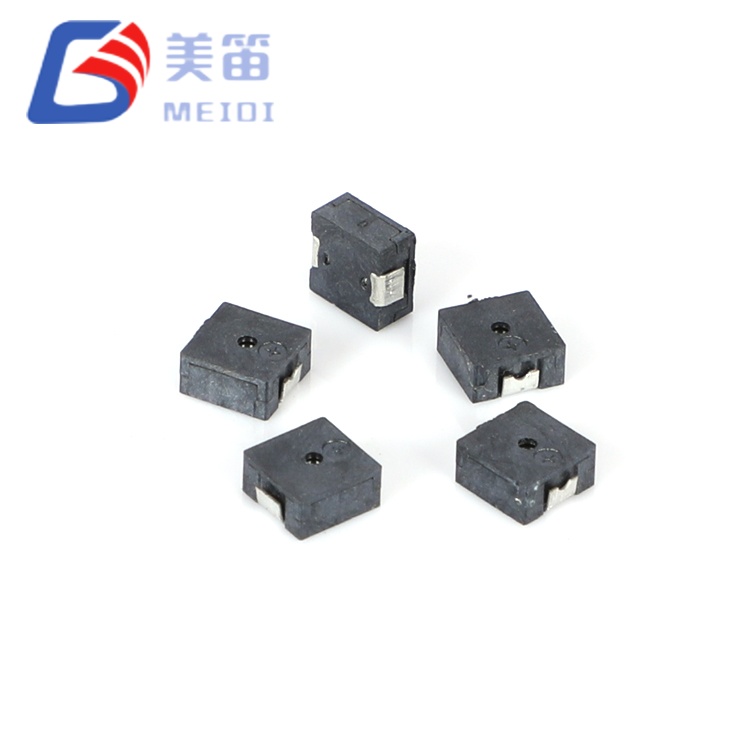

MLT-4020H er en 4*4*2 mm SMD magnetisk passiv buzzer konstrueret til printkortsamlinger med høj tæthed, hvor hver kvadratmillimeter betyder noget. Med en spoleimpedans på 12±3Ω og en resonansfrekvens på 4000±300Hz leverer denne komponent et minimumslydtryksniveau på 65dB ved 10cm under 3,0V firkantbølge excitation, samtidig med at den ikke trækker mere end 80mA – en kombination, der gør den velegnet til batterier, T-sensorer og I portables.
Fremstillet på MEIDI's ISO-9001 certificerede facilitet, MLT-4020H drager fordel af automatiserede viklings-, monterings- og testprocesser, der sikrer ensartet elektrisk og akustisk ydeevne på tværs af produktionsvolumener. Det sorte LCP-hus modstår standard blyfri reflow-profiler med en toptemperatur på 255°C, hvilket muliggør sømløs integration i SMT-samlebånd. Hver enhed udsættes for 100 % impedans- og frekvensverifikation, med prøvebatchdata, der bekræfter lydtrykniveauer konsekvent over 75dB – hvilket giver en betydelig margin over minimumsspecifikationen.
Den 4*4*2 mm SMD Magnetic Passive Buzzer er en passiv elektromagnetisk summer, der kræver et eksternt AC-drevsignal - typisk en 4kHz firkantbølge eller PWM output fra en mikrocontroller - for at generere hørbare alarmer. Denne arkitektur giver designere fuld kontrol over tonefrekvens, driftscyklus og mønstersekvenser, hvilket muliggør prioritetskodede alarmer, melodigenerering og lydstyrkemodulation gennem enkle softwarejusteringer.
4kHz-resonansfrekvensen falder inden for 2-4kHz-båndet, hvor den menneskelige auditive følsomhed topper, hvilket sikrer, at selv beskedne SPL-niveauer er mærkbare i typiske indendørsmiljøer. 12Ω spoleimpedansen er bevidst valgt for at tillade direkte drev fra standard 3,3V og 5V MCU GPIO-ben, hvilket eliminerer behovet for eksterne transistorbuffere eller dedikerede driver-IC'er i mange applikationer - forudsat at stiften kan hente ≤80mA spidsstrømmen.
Det ultrakompakte 4,0×4,0 mm fodaftryk og 2,0 mm profilhøjde er optimeret til printkortlayouter med høj tæthed, hvor den lodrette frigang er begrænset. Med kun 0,1 g bidrager komponentmassen med ubetydelig inertibelastning, hvilket gør den velegnet til bærbare og bærbare enheder, der udsættes for stød og vibrationer. LCP-huset giver dimensionsstabilitet over hele -20°C til +70°C driftsområde og modstår de termiske belastninger fra reflowlodning uden deformation eller akustisk nedbrydning.
Ultra-miniature SMD-formfaktor – 4,0×4,0×2,0 mm muliggør integration i design med begrænset plads uden at gå på kompromis med den akustiske ydeevne
Optimeret 4kHz resonansfrekvens - centreret i det menneskelige øres mest følsomme område for maksimal opfattet lydstyrke ved minimalt energiforbrug
Lavimpedansspole (12±3Ω) – letter direkte kørsel fra lavspændings MCU-udgange, hvilket reducerer styklisteomkostninger og kredsløbskompleksitet
Bredt 2–4V betjeningsvindue – kompatibelt med enkeltcellede Li‑ion, 3V møntcelle og standard 3,3V logiske skinneforsyninger
Højtemperatur LCP-hus – tåler reflow-loddeprofiler op til 255°C og bibeholder dimensionsstabilitet over -20°C til +70°C driftsområde
Kompatibel med reflow og bølgelodning – understøtter automatiseret SMT-samling med op til 3 reflow-passager, hvilket sikrer produktionsfleksibilitet
| Parameter | Værdi |
| Produkttype | Elektromagnetisk SMD passiv buzzer |
| Nominel spænding | 3,0 V (o‑p) |
| Driftsspænding | 2 – 4 V (o‑p) |
| Lydudgang ved 10 cm | ≥ 65 dB |
| Driftsstrøm | ≤ 80 mA |
| Resonansfrekvens | 4000 ± 300 Hz |
| Spolemodstand | 12 ± 3 Ω |
| Driftstemperatur | -20 °C ~ +70 °C |
| Opbevaringstemperatur | -30 °C ~ +80 °C |

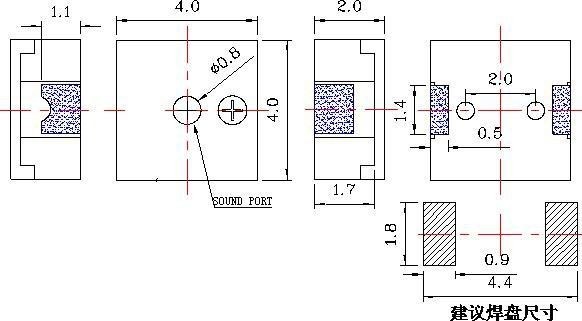

| Dimensioner (L × B × H) | 4,0 × 4,0 × 2,0 mm |
| Vægt | 0,1 g |
| Husmateriale | Sort LCP |

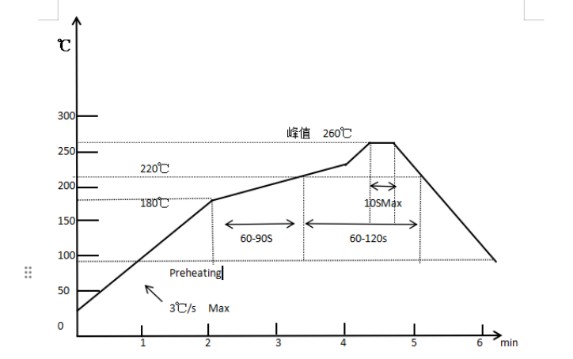

| Loddemetode (anbefalet) | Reflow: 255 ± 5 °C, 3 s; Forvarm 180 °C, 40–70 sek |
Bærbare sundhedsmonitorer – medicinpåmindelser og statusadvarsler i kompakte fitnesstrackere og smartwatches, hvor PCB-området er ekstremt begrænset
IoT-sensorknudepunkter – laveffekt akustisk feedback til miljøovervågning, smart landbrug og aktivsporingsenheder, der opererer fra møntceller eller energihøst
Bærbart medicinsk udstyr – hørbare bekræftelsestoner i glukosemålere, pulsoximetre og håndholdte diagnostiske instrumenter, der kræver kompakte, pålidelige hørbare indikatorer
Smart hjem kontrol – knaptryk feedback og alarmbeskeder i termostater, smarte kontakter og sikkerhedstastaturer, hvor pladsen er begrænset
Forbrugerelektroniktilbehør – opladningsstatus og forbindelsesadvarsler i TWS-øretelefonetuier, powerbanks og Bluetooth-tags
Lette industrielle håndholdte enheder – scanningsbekræftelse og fejladvarsler i kompakte stregkodescannere, bærbare RFID-læsere og mobile dataindsamlingsterminaler, der opererer i kontrollerede indendørs miljøer
MLT-4020H leverer et målt lydtryksniveau på 75,6-79,7dB (prøvebatchdata), hvilket væsentligt overstiger minimumsspecifikationen på 65dB. Denne ydeevne, opnået inden for et 4 mm kvadratfodaftryk og 2 mm højde, er resultatet af optimeret spolevikling, magnetisk kredsløbsdesign og membranjustering. Ved 0,1 g tilføjer komponenten ubetydelig masse til PCB'et, en vigtig overvejelse for bærbare og bærbare enheder, hvor vægtbudgetterne er stramt kontrolleret.
12Ω spolemodstanden er valgt til at muliggøre direkte drev fra standard GPIO-ben uden ekstern buffering, forudsat at stiften kan hente ≤80mA spidsstrømmen – en egenskab, der er fælles for mange ARM Cortex-M og andre MCU'er med lav effekt. For designs, der kører ved 3,3 V, forbliver buzzeren inden for sit 2-4V driftsområde, og leverer cirka 85 % af 3,0 V SPL, mens den trækker lidt lavere strøm. Denne spændingselasticitet forenkler strømforsyningsdesign, da den samme komponent kan bruges på tværs af produktvarianter med forskellige logiske spændinger.
For designere, der har behov for at opfylde stramme akustiske specifikationer i applikationer med begrænset plads, giver MLT-4020H en valideret løsning med fuld produktionssporbarhed, dokumenterede testdata og kompatibilitet med standard SMT-samlingsprocesser.

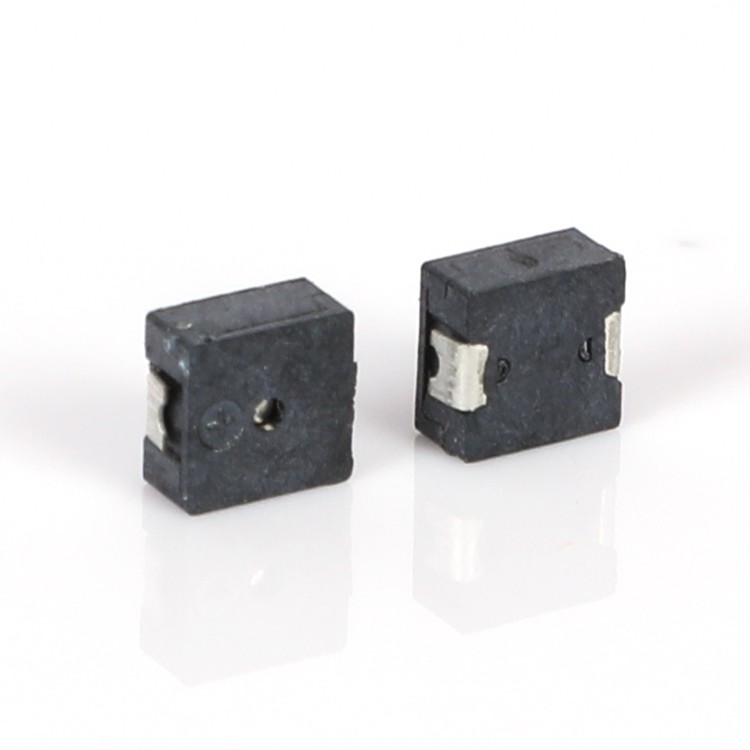

MEIDI fremstiller MLT-4020H på dedikerede SMD samlebånd med automatisk spolevikling, lodning og akustisk tuning. Vores Jiangsu-anlæg opererer under ISO 9001:2015 kvalitetsstyring, med igangværende kontrol på hvert produktionstrin - fra materialeinspektion til endelig funktionstest.
Hvert produktionsparti udsættes for omfattende kvalifikationstest:
Akustisk verifikation – 100 % SPL-måling ved nominel spænding; prøvebatchdata viser 75,6-79,7dB, konsekvent over minimumsgrænsen på 65dB
Frekvensstabilitet – statistisk sampling ved 4000Hz ±300Hz; typisk måleområde 3950–4050Hz
Spolemodstandsscreening – 12±3Ω verifikation; målte værdier typisk 11,2–12,8Ω
Højtemperaturopbevaring – 48 timer ved +80±2℃; fuld parametergendannelse efter 2 timers omgivelsesstabilisering
Lagring ved lav temperatur – 48 timer ved -30±2℃; verificeret aktivering ved minimum 2V
Termisk chok-cyklus – 5 cyklusser mellem -30 ℃ og +80 ℃ med 30-minutters pause pr.
Mekanisk spændingsvalidering – sinusformet vibration (10–55 Hz, 1,0 mm amplitude, XYZ-akser, 0,5 timer kumulativ) og 75 cm frit fald på 10 mm hårdttræ (3 stød)
Fugtmodstand – 48 timer ved 50±5℃ / 90–95 % relativ luftfugtighed efterfulgt af 2-timers genopretning og elektrisk karakterisering
Loddevarmemodstand – 250±5 ℃ i 10±0,5 sekunder med 2,0 mm frigang mellem krop og lodde, der verificerer LCP-husets integritet
Alle komponenter er RoHS- og REACH-kompatible. Partikodemærker på huset muliggør fuld sporbarhed til produktionsdato, testregistreringer og materialebatch.
Q1: Kræver MLT-4020H et eksternt driverkredsløb?
Ja. Som en passiv elektromagnetisk buzzer kræver det et eksternt AC-signal – typisk en 4kHz firkantbølge eller PWM – for at generere lyd. Påføring af en konstant jævnspænding alene vil ikke producere hørbar udgang. En standard mikrocontroller GPIO med PWM-kapacitet er tilstrækkelig til at drive denne enhed, forudsat at den kan levere mindst 80mA spidsstrøm. For GPIO-begrænsede designs kan der tilføjes en lille NPN-transistorbuffer for at håndtere den aktuelle belastning.
Q2: Hvad er den anbefalede kørespænding og signalformat?
Den nominelle spænding er 3,0 V (peak-to-peak), med et driftsområde på 2–4 V. En 4kHz firkantbølge ved 3,0 V giver optimal lydoutput. Impedansen på 12±3Ω tillader direkte kørsel fra de fleste 3,3V MCU-ben uden yderligere forstærkning, forudsat at stiften kan kilde ≤80mA. For 5V-systemer anbefales en seriemodstand (47–100Ω) for at begrænse strømmen og forhindre overophedning, da summeren ikke er klassificeret til kontinuerlig 5V-drift.
Q3: Er MLT-4020H kompatibel med standard SMT reflow-processer?
Ja. Det sorte LCP-hus er klassificeret til reflow-lodning ved 255±5°C top i 3 sekunder, med et 180°C forvarmningstrin på 40-70 sekunder. Op til 3 reflow-cyklusser er tilladt uden forringelse af ydeevnen. For bølgelodning er parametrene 260°C i 4–6 sekunder. Manuel lodning ved 360°C i 2-5 sekunder understøttes også. Følg altid de anbefalede temperaturprofiler for at undgå deformation af huset eller indvendig beskadigelse.
Q4: Kan lydfrekvensen justeres, eller er den fastsat til 4kHz?
Mens resonansfrekvensen er mekanisk indstillet til 4000±300Hz for maksimalt lydtryk, vil summeren reagere på drivsignaler over et bredere frekvensområde. Lydoutput formindskes dog betydeligt, når det køres langt fra resonans - cirka 6dB pr. oktavafvigelse. Til applikationer med variabel tone anbefales frekvensmodulation omkring 4 kHz (f.eks. 3,5–4,5 kHz) for at opretholde tilstrækkelig SPL og samtidig opnå tonal variation.
Q5: Er brugerdefinerede specifikationer tilgængelige for OEM-ordrer?
Ja. MEIDI understøtter OEM/ODM-tilpasning til volumenordrer. Valgmulighederne omfatter alternative resonansfrekvenser (inden for 2-6 kHz), brugerdefinerede impedansværdier, specialiserede husfarver og modificerede akustiske portkonfigurationer. Leveringstid og minimumsordremængder afhænger af omfanget af tilpasning. Kontakt vores salgsteam for at drøfte dine specifikke krav, og vi vil give en gennemførlighedsvurdering og et tilbud.
Q6: Hvad er den forventede levetid under kontinuerlig drift ved 3V?
Den specificerede levetidstesttilstand er 96 timer ved 25±10°C med en 1/2 duty-cycle resonansfrekvens firkantbølge. Til kontinuerlige toneapplikationer anbefaler MEIDI at begrænse driftscyklussen til 50 % eller implementere et intermitterende alarmmønster (f.eks. 1 sekund tændt, 3 sekunder slukket) for at reducere spoleopvarmning og forlænge komponentens levetid. Kontakt vores ingeniørteam for levetidsestimater under specifikke driftsforhold.
Kontakt MEIDI Engineering Support for tekniske datablade, referencedesign, driverkredsløbseksempler eller volumenpriser. Vi tilbyder gratis tekniske prøver til kvalificerede projekter og giver responsiv applikationsassistance til at strømline din integration.
Vores applikationsingeniørteam reagerer typisk inden for en hverdag med PCB-fodaftryksanbefalinger, vejledning om reflow-profiler og indbygningssupport til dine specifikke produktkrav.
