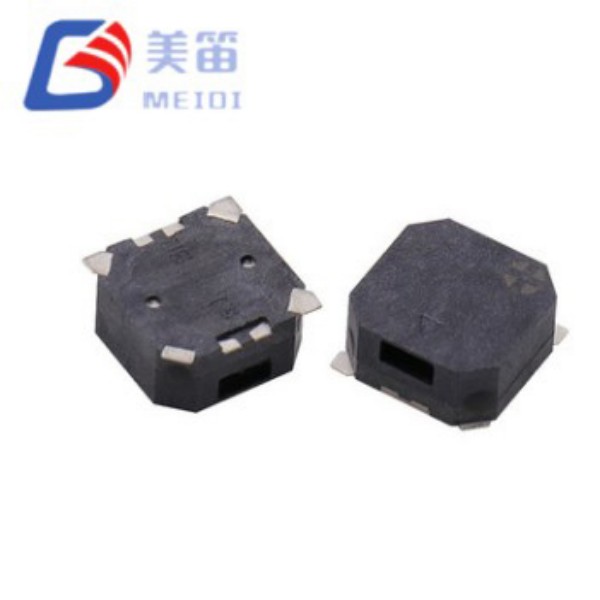

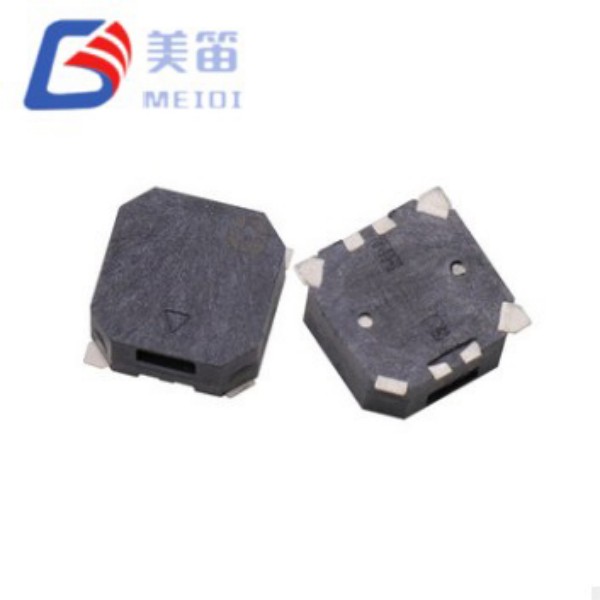

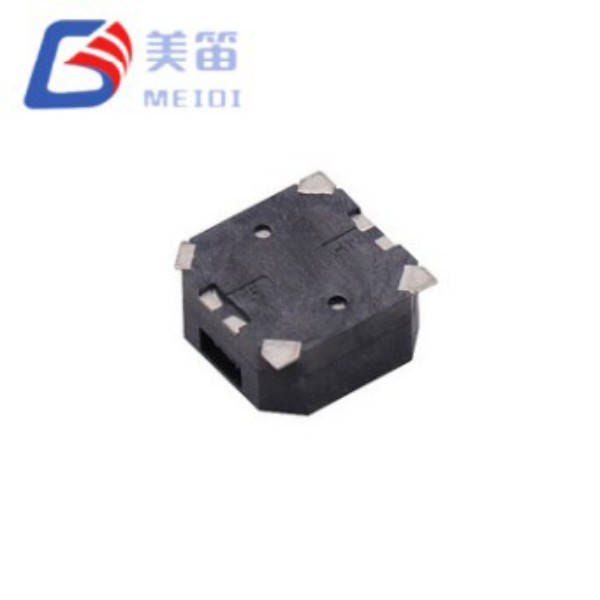

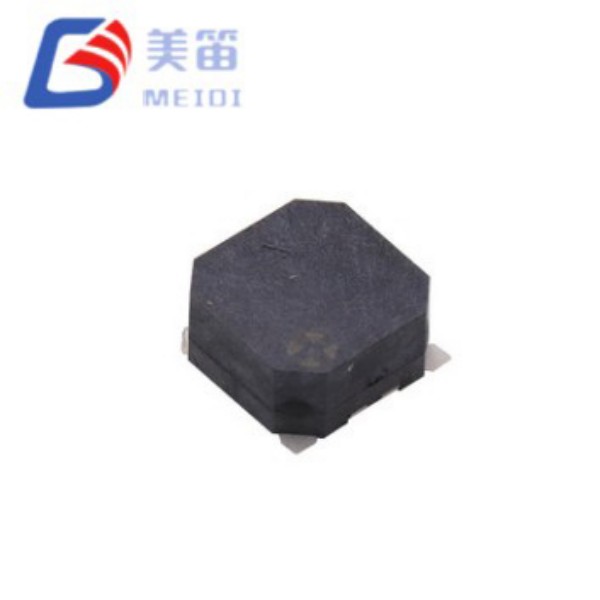

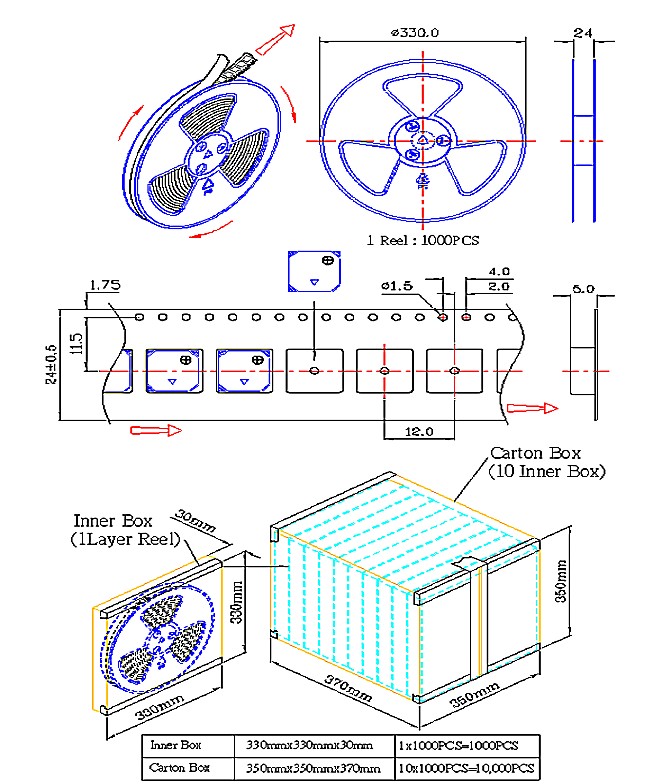

8,5*8,5*4mm SMD magnetisk passiv summer

MLT-8540-serien består af to elektromagnetiske passive summer, der deler et identisk 8,5×8,5×4,0 mm SMD-fodaftryk, differentieret ved spoleimpedans og spændingsmærke: 16Ω-varianten (MLT-8540-16R) til 2,5-4,5V-systemerne, og varianten af 2,5-4,5V-systemerne. (MLT-8540-32R) til 4,5-6,5V busser. Denne forenede mekaniske platform gør det muligt for ingeniører at evaluere begge drevarkitekturer uden ændringer af printkortlayout, hvilket forenkler prototyping og platformsskalering på tværs af produktfamilier med forskellige forsyningsspændinger.

Fremstillet i MEIDIs ISO-9001-certificerede Jiangsu-facilitet, har begge varianter en indre hulrumshøjde på 4,0 mm – den højeste i 8,5 mm fodaftryksklassen – der optimerer Helmholtz-resonans ved 2700 Hz for forbedret lavfrekvent penetration. Prøvebatchverifikation bekræfter SPL-værdier, der spænder fra 91,2dB til 99,3dB, hvilket væsentligt overstiger minimumskravet på 85dB. Det sorte LCP-hus understøtter blyfri reflow ved 255°C og fungerer fra -30°C til +70°C, med opbevaringskapacitet fra -40°C til +85°C.

Dual-impedance arkitektur – praktiske fordele

Den 8,5*8,5*4 mm SMD Magnetic Passive Buzzer introducerer en indkøbseffektiv strategi, der sjældent er tilgængelig i SMD-buzzer-porteføljer. I stedet for at tvinge ingeniører til at vælge en enkelt impedans og acceptere det spændingsområde, det indebærer, giver denne serie to validerede elektriske konfigurationer fra ét mekanisk fundament. Denne tilgang giver tre praktiske fordele:

Prototype-fleksibilitet – under tidlig udvikling kan teams evaluere både 16Ω- og 32Ω-varianter på identiske PCB-layouts uden at revidere pudegeometri, udelukkelseszoner eller akustiske modeller af kabinetter. Højden på 4,0 mm og fodaftrykket på 8,5 mm forbliver konstant; kun drevkredsløbet og styklisteposten ændres.

Platformskalerbarhed – en produktfamilie, der spænder over 3,3V USB-drevne bærbare enheder og 5V-køretøjsinstallerede moduler, kan dele en enkelt buzzer-mekanisk model, hvilket forenkler forsyningskædestyringen, reducerer SKU-udbredelsen og konsoliderer indsatsen for pålidelighedskvalificering.

Spændingsoptimeret effektivitet – 16Ω-varianten trækker ≤100mA ved 3,6V, velegnet til batteribegrænsede designs; 32Ω-varianten trækker ≤80mA ved 5V, hvilket reducerer I²R-tab i lange kabeltræk og minimerer termisk stress på drivertransistorer i forseglede kabinetter. Begge opnår sammenlignelige akustiske output gennem identisk membran- og hulrumsgeometri - impedansforskellen er en optimering på systemniveau, ikke et akustisk kompromis.

Nøgleegenskaber

Dual-impedance unified platform – 16Ω og 32Ω muligheder fra identisk 8,5×8,5×4,0 mm hus, hvilket eliminerer mekanisk redesign ved evaluering af drivspændingsarkitekturer

Maksimal SMT hulrumshøjde – 4,0 mm intern volumen optimerer Helmholtz resonanseffektivitet ved 2,7 kHz og leverer højere SPL end 3,0 mm alternativer med lige fodaftryk

Målt output 91,2–99,3dB – empirisk ydeevne overstiger markant ≥85dB specifikation, hvilket giver betydelig akustisk frihøjde til støjende miljøer

Spændingsoptimeret impedansparring – 16Ω til 3,6V Li‑ion/logiske systemer med ≤100mA træk; 32Ω til 5V industri-/bilbusser med ≤80mA træk

Udvidet -30°C til +70°C driftsområde – overgår standardgrænser for forbrugerkvalitet, understøtter koldstart og soleksponerede udendørs installationer

Sort LCP-hus med reflow-kompatibilitet – modstår 255±5°C blyfri reflow-spidser og bibeholder dimensionsstabilitet på tværs af fuld termisk kappe

Applikationsscenarier

Den udvidede hulrumshøjde og lavfrekvente resonans gør MLT-8540-serien særlig effektiv i miljøer, hvor omgivende støj maskerer højfrekvente alarmer. Typiske installationer omfatter:

Industrielle automationspaneler – fejlmeldinger og procesafslutningstoner på fabriksgulve med kontinuerlig maskinstøj

Kommerciel bygningssikkerhed – indbrudsalarmer og adgangskontrolfeedback i lobbyer, korridorer og parkeringsstrukturer

Køretøjsinteriør advarselssystemer – selepåmindelser, dørstatusklokker og føreradvarsler i 12V/24V elektriske arkitekturer

Udendørs telekommunikationsudstyr – statustoner og fejlindikatorer i vejrudsatte skabe og stangmonterede kabinetter

Marine navigationskonsoller – hørbare alarmer i broudstyr og indvendige paneler med begrænset ventilation og høj luftfugtighed

Kølelagerovervågning – temperaturtærskeladvarsler i kølekædelogistik og lagermiljøer

Produktions- og pålidelighedsvalidering

MEIDI fremstiller begge MLT-8540-varianter på dedikerede SMD-samlebånd med automatisk spolevikling, lodning og akustisk kalibrering. Vores Jiangsu-anlæg opretholder ISO 9001:2015-certificering, med statistisk proceskontrol anvendt på hvert produktionstrin.

Hvert produktionsparti gennemgår ensartet kvalifikationstest:

Elektrisk karakterisering – 100 % verifikation af spolemodstand, driftsstrøm og resonansfrekvens

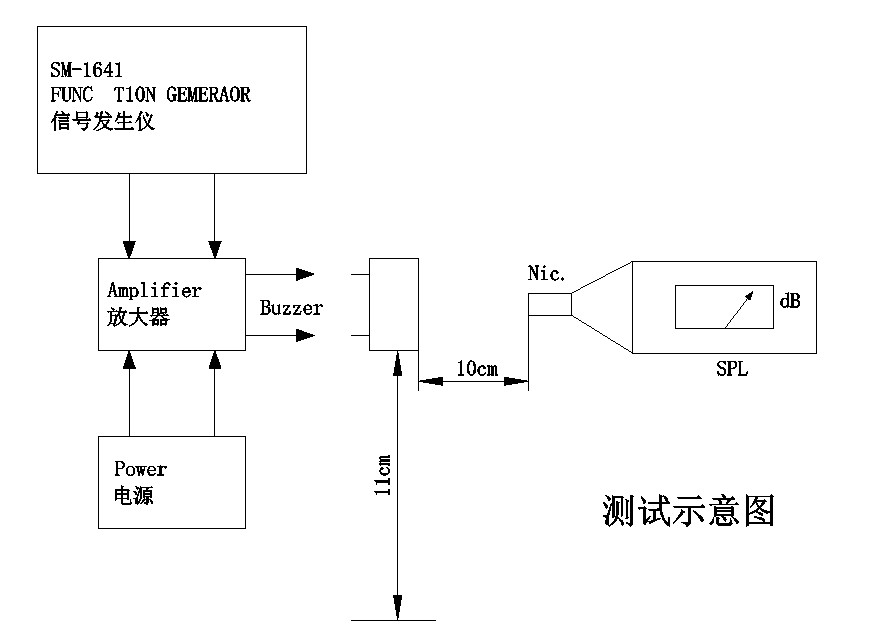

Akustisk validering – statistisk prøvetagning bekræfter SPL ≥85dB; målte resultater overstiger konsekvent 91dB

Miljøudholdenhed – 48 timers højtemperaturopbevaring ved +80°C, 48 timers lavtemperaturopbevaring ved -30°C og 5-takts termisk chok (-30°C ↔ +80°C)

Mekanisk belastning – sinusformet vibration (10–55 Hz, 1,0 mm amplitude, XYZ-akser, 0,5 timer i alt) og 75 cm frit fald på 10 mm hårdttræ (3 stød)

Fugtmodstand – 48 timer ved 50°C / 95 % relativ luftfugtighed med 2 timers genopretning og elektrisk karakterisering

Loddevarmemodstand – 250°C i 10 sekunder med 2,0 mm frigang mellem krop og lodde, plus overholdelse af reflow-profil

RoHS- og REACH-overensstemmelsesdokumentation er tilgængelig. Partiidentifikationskoder giver fuld sporbarhed til produktionsdato, testresultater og råvarecertifikater.

Integration Q&A

Q1: Hvordan vælger jeg mellem 16Ω og 32Ω varianterne til mit system?

Valget afhænger af din tilgængelige forsyningsspænding og nuværende budget. 16Ω-varianten (2,5–4,5V) er optimeret til 3,3V logik, enkeltcellede Li-ion (3,0–4,2V) og USB-drevne designs, hvor direkte MCU GPIO-drev kan være mulig med tilstrækkelig pinstrømkapacitet. 32Ω-varianten (4,5–6,5V) er rettet mod 5V biltilbehør, industrielle PLC-udgange og PoE-drevne systemer, hvor højere spænding reducerer strømbehovet og ledningstab. Begge varianter deler identiske mekaniske dimensioner og akustisk ydeevne; beslutningen er udelukkende elektrisk.

Q2: Kan begge varianter drives af det samme PWM-signal fra en mikrocontroller?

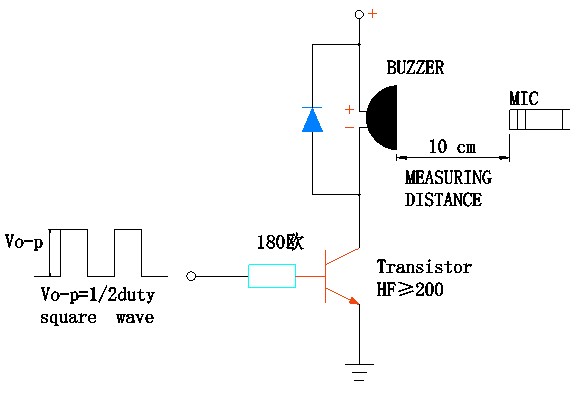

Ja, begge accepterer en 2700Hz firkantbølge ved deres respektive nominelle spændinger. Drivkredsløbet skal dog levere den passende spænding og strøm. 16Ω-varianten ved 3,6V kræver en kilde, der er i stand til ≤100mA; 32Ω-varianten ved 5,0V kræver ≤80mA. Fra en 3,3 V MCU kræver 32Ω-varianten en niveauskiftende transistor eller MOSFET for at nå dens nominelle 5 V. Fra en 5V MCU kan begge drives med passende basismodstande og tilbageslagsdioder for at beskytte GPIO'en.

Q3: Hvad er fordelen ved 4,0 mm hulrumshøjde i forhold til 3,0 mm alternativer?

Det øgede indre volumen forbedrer Helmholtz-resonansen ved 2700Hz, forbedrer den akustiske effektivitet og bidrager til de høje SPL-målinger (91-99dB). Den højere profil giver også ekstra plads til membranudsving, hvilket tillader større lydtrykgenerering før mekanisk klipning. Mens højden på 4,0 mm kræver mere z-akseafstand, gør de akustiske fordele den at foretrække til applikationer, hvor output er kritisk, og der er lodret plads til rådighed.

Q4: Er 2700Hz-frekvensen velegnet til miljøer med højfrekvent omgivende støj?

2700Hz ligger under det dominerende spektrum af mange motorer, kompressorer og skiftende strømforsyninger (typisk 3-8kHz). Denne lavere frekvens forbedrer ofte signal-til-støj-forholdet i industrielle omgivelser ved at undgå det bånd, hvor maskinstøj koncentreres. For miljøer domineret af lavfrekvent rumlen (f.eks. dieselmotorer) kan højere frekvenser være at foretrække – MEIDI tilbyder alternative resonansfrekvenser til OEM-tilpasning.

Spørgsmål 5: Kan MLT-8540-serien bruges i udendørs eller høj luftfugtighed?

Komponenterne er klassificeret til 90–95 % RH, ikke-kondenserende drift i henhold til fugtmodstandstesten (48 timer ved 50 °C / 95 % RH). De er ikke hermetisk forseglede og bør ikke udsættes for direkte fugt eller nedsænkning. Til udendørs brug skal summeren monteres inde i et IP-klassificeret kabinet med akustiske porte, der tillader lydtransmission og samtidig forhindrer vandindtrængning. MEIDI tilbyder konform belægning som en tilpasset mulighed for volumenordrer – kontakt vores ingeniørteam for at diskutere krav til beskyttelse mod indtrængen.

Q6: Hvad er den forventede levetid ved kontinuerlig drift?

Standardkvalifikationen inkluderer 96 timers kontinuerlig drift ved 25°C med en 50 % duty-cycle firkantbølge. For ubestemte kontinuerlige toneapplikationer anbefaler MEIDI at begrænse driftscyklussen til 50 % eller implementere intermitterende alarmmønstre (f.eks. 1 sekund tændt, 3 sekunder slukket) for at reducere spoleopvarmning og forlænge levetiden. Testdata for forlænget levetid for specifikke driftsforhold er tilgængelige efter anmodning.
