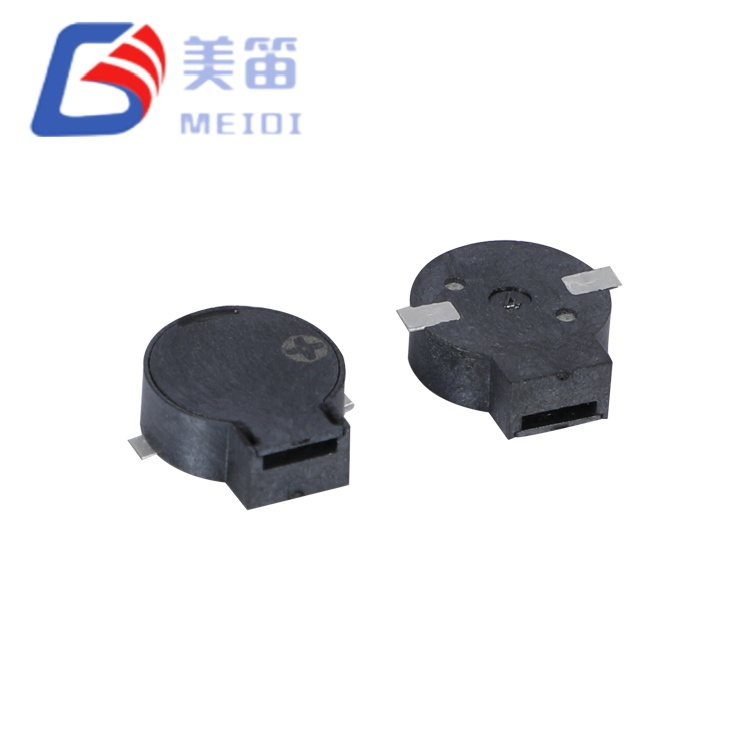

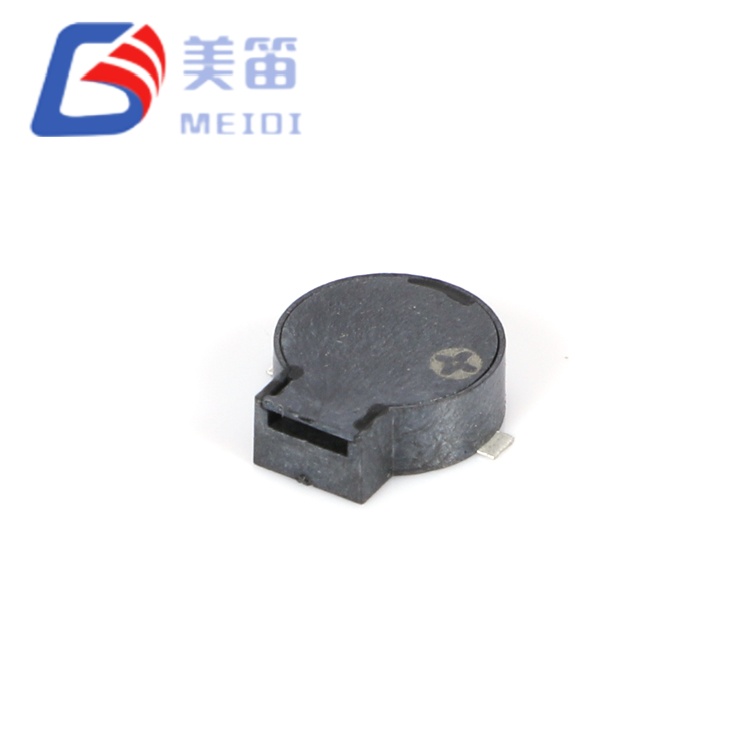

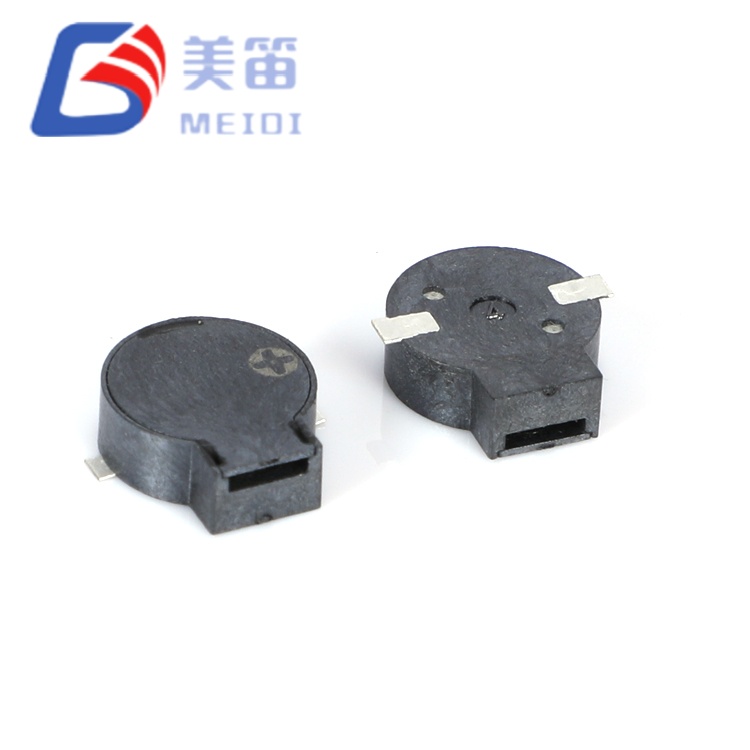

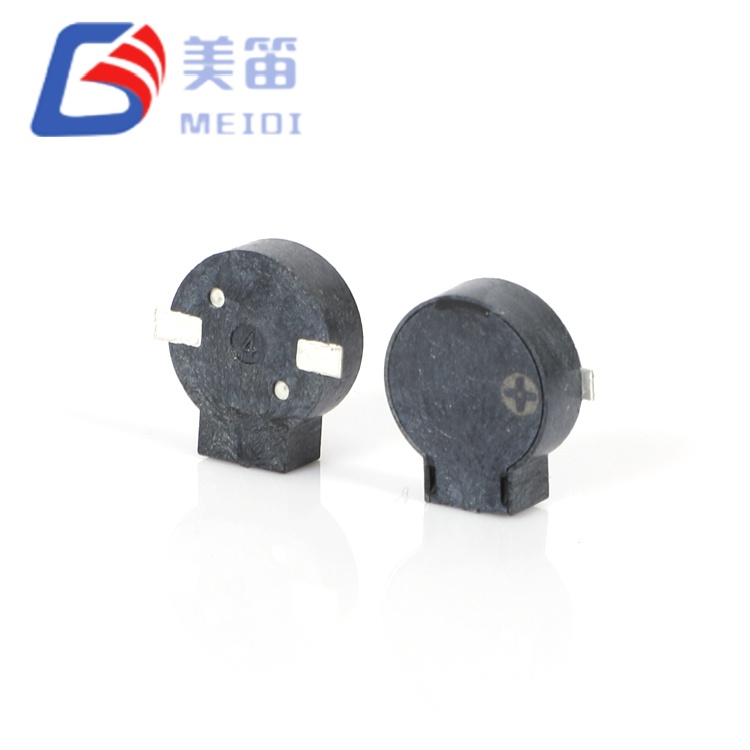

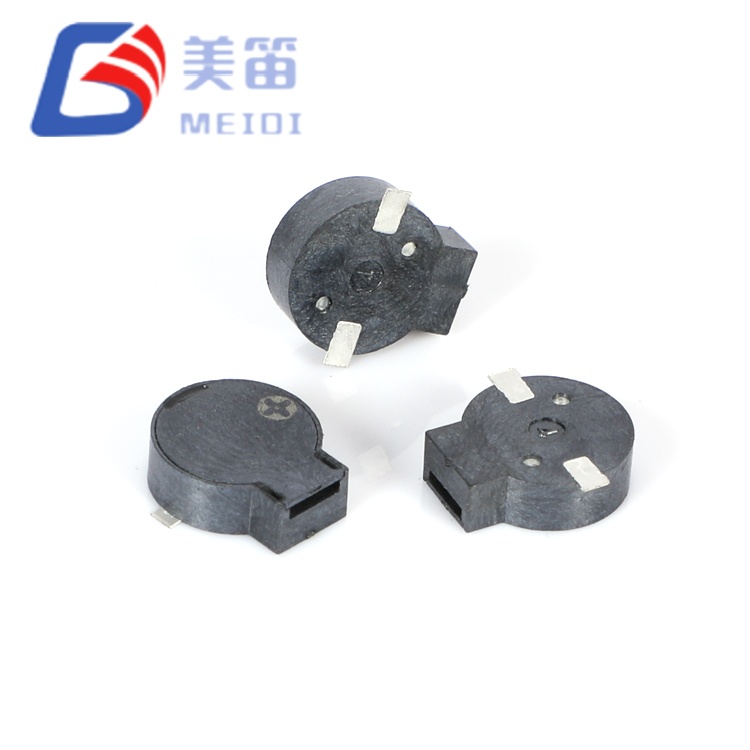

9*3,2 mm SMD magnetisk passiv summer

Tekniske specifikationer

Nøgleegenskaber

Udvidet hulrum til lavfrekvent optimering – 3,2 mm højde giver øget intern resonansvolumen i forhold til 2,5 mm modstykker, hvilket forbedrer den akustiske effektivitet ved 2,7 kHz uden at forstørre PCB-fodaftrykket

Dual-impedance unified platform – 16Ω og 32Ω muligheder fra identisk 9,0×3,2 mm mekanisk envelope, hvilket eliminerer mekanisk redesign ved evaluering af drivspændingsarkitekturer på tværs af produktgenerationer

Lavfrekvent støjgennemtrængning – 2700Hz resonanscenter retter sig mod 2-3kHz-båndet, hvor industriel omgivende støjs spektraltæthed er minimeret, hvilket forbedrer alarmopfattelsen i maskineri og køretøjsmiljøer

Spændingsoptimeret strømeffektivitet – 16Ω variant ≤100mA ved 3,6V; 32Ω variant ≤80mA ved 5V; verificere termisk og EMI ydeevne i målkabinet

Udvidet opbevaring i koldt vejr – -40°C lagerklassificering understøtter arktisk logistik, udstyr i store højder og vinteroplagret maskineri uden parametrisk nedbrydning

Reflow-kompatibelt LCP-hus – sort flydende krystalpolymer modstår 255±5°C blyfri reflow-spidser med op til 3 gennemløb, hvilket bibeholder dimensionsstabilitet over hele termiske område

Applikationsmiljøer

Lagerautomatisering og logistikrobotik – undgåelse af kollisioner, fuldførelse af pluk og ladeterminaler i AGV'er, AMR'er og automatiserede sorteringssystemer, der opererer i industrihaller med højt ekko

Opladningsinfrastruktur for elektriske køretøjer – forbindelsesstatus, fejl og sessionsfuldendte toner i niveau 2-wallboxe og DC-hurtigopladningssokler med 5V intern busarkitektur

Udstyr til telekommunikation – termisk tærskel, blæsersvigt og strømredundansalarmer i små 5G-celler, fjerntliggende radioenheder og udendørs backhaul-kabinetter

Kommercielt køkken- og madserviceudstyr - cyklus-fuldendt, temperatur-opnået og dør-på klem i varmluftsovne, blæsekølere og automatiserede drikkevaredispensere

Indvendige jernbane- og transitsystemer – dørblokering, næste stop og nødintercom-toner i pendlertog, undergrundsvogne og sporvognsperroner med 24V-til-5V-regulerede delsystemer

Industrielle pumpe- og kompressorstyringer – kavitations-, overtryks- og vedligeholdelsesintervalalarmer i spildevandsstationer, HVAC-kølere og pneumatiske distributionspaneler

Produktions- og pålidelighedssikring

MEIDI producerer begge MLT-9032 varianter på dedikerede SMD samlebånd med automatisk spolevikling, lodning og akustisk kalibrering. Vores Jiangsu-anlæg opretholder ISO 9001:2015-certificering, med statistisk proceskontrol anvendt på hvert produktionstrin.

Hvert produktionsparti gennemgår ensartet kvalifikationstest:

Elektrisk karakterisering – 100 % verifikation af spolemodstand, driftsstrøm og resonansfrekvens

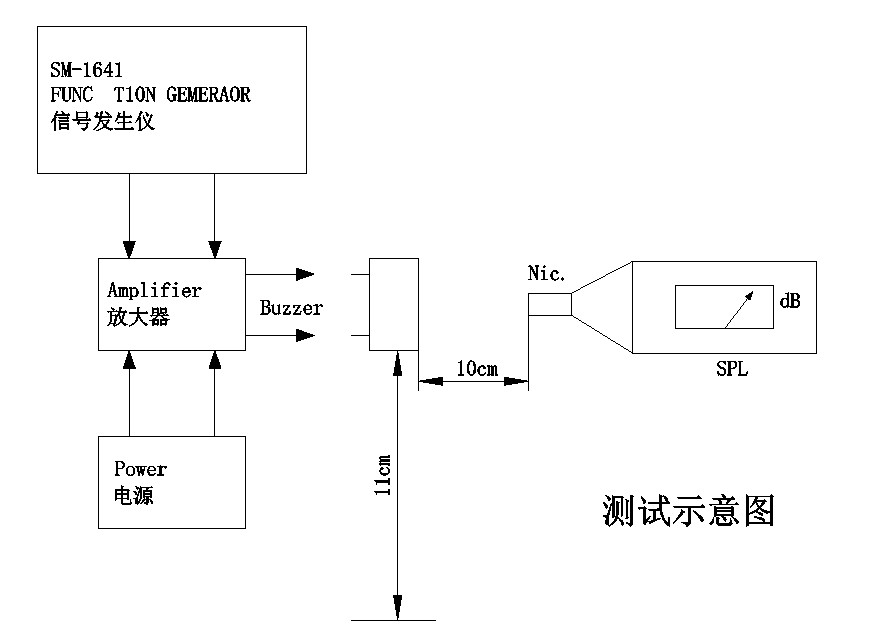

Akustisk validering – statistisk prøvetagning bekræfter SPL ≥80dB; målte resultater overstiger konsekvent 85dB

Klimatisk udholdenhed – 48-timers højtemperaturopbevaring ved +80°C, 48-timers lavtemperaturopbevaring ved -30°C og 5-cyklus termisk chok (-30°C ↔ +80°C, 30-minutters ophold per ekstrem)

Mekanisk belastning – sinusformet vibration (10–55 Hz, 1,0 mm amplitude, XYZ-akser, 0,5 timer i alt) og 75 cm frit fald på 10 mm hårdttræ (3 stød)

Fugtmodstand – 48 timer ved 50°C / 95 % relativ luftfugtighed med 2 timers genopretning og elektrisk karakterisering

Loddevarmemodstand – 250°C i 10 sekunder med 2,0 mm frigang mellem krop og lodde, plus overholdelse af reflow-profil

RoHS- og REACH-overensstemmelsesdokumentation er tilgængelig. Partiidentifikationskoder giver fuld sporbarhed til produktionsdato, testresultater og råvarecertifikater.

Integration Q&A

Q1: Hvordan er 3,2 mm MLT-9032 sammenlignet med 2,5 mm MLT-9025 og 4,0 mm MLT-8540?

MLT-9032's 3,2 mm højde repræsenterer en mellemvej mellem MLT-9025 og MLT-8540 familierne. Det akustiske output er sammenligneligt på tværs af alle tre (≥80dB), men det højere hulrum giver mere ensartet off-resonansrespons og reduceret følsomhed over for akustisk belastning af kabinettet. Vælg MLT-9025 for ultra-slanke designs, MLT-9032 for balanceret frigang og MLT-8540 for maksimal akustisk frihøjde, hvor der er lodret plads til rådighed.

Q2: Hvilket drevkredsløb anbefales for hver variant?

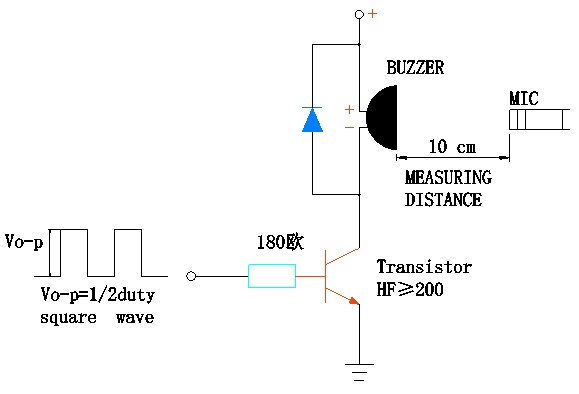

16Ω-varianten ved 3,6V trækker ≤100mA og kan drives direkte fra egnede MCU GPIO-ben (bekræft pinstrømmærkning ≥100mA) eller gennem en simpel NPN-transistorkontakt med 180Ω-basemodstand. 32Ω-varianten ved 5V trækker ≤80mA, men kræver et drivertrin, når den drives fra 3,3V-logik; fra 5V logik, en 330Ω basismodstand med generel transistor (h_FE≥ 200) giver tilstrækkelig kørsel. En tilbageslagsdiode (1N4148 eller lignende) hen over spolen er obligatorisk for begge varianter for at beskytte drivelementet mod induktivt tilbageslag under skift.

Spørgsmål 3: Kan MLT-9032 erstatte magnetiske summer med gennemgående huller i eksisterende designs?

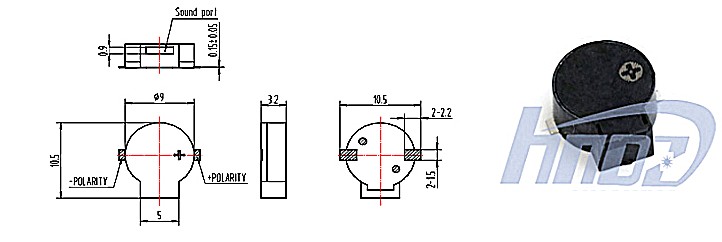

Ja, med PCB-layoutrevision fra gennemgående hul til SMD-puder. Det 9,0 mm cirkulære fodaftryk optager mindre brætareal end typiske 12 mm gennemløbsbrummere, samtidig med at man eliminerer borede huller og manuel indføring. Akustisk output (≥80dB) opfylder eller overstiger mange ækvivalenter til 12 mm gennemgående huller. Den primære designovervejelse er drevkredsløbsmigrering: Buzzere med gennemgående huller fungerer ofte ved 12 V med interne oscillatorer, mens MLT-9032 kræver ekstern 2,7 kHz excitation ved 3,6 V eller 5 V. En mikrocontroller PWM-udgang eller simpel oscillator erstatter det selvoscillerende drev.

Q4: Er højden på 3,2 mm kompatibel med standard kabinetter til smartphones og tablets?

Profilen på 3,2 mm overstiger z-akse-budgettet for de fleste moderne smartphones (typisk 2,0-2,5 mm over PCB), men passer komfortabelt i tablet-, bærbare-, industrielle håndholdte og indvendige kabinetter til biler, hvor 4,0-6,0 mm frigang er almindelig. Til ultratynd forbrugerelektronik er MLT-9025 (2,5 mm) eller MLT-5020 (2,0 mm) familierne mere passende. MLT-9032 er rettet mod applikationer, hvor akustisk ydeevne opvejer absolut slankhed.

Spørgsmål 5: Er brugerdefinerede resonansfrekvenser eller impedansværdier tilgængelige for OEM-programmer?

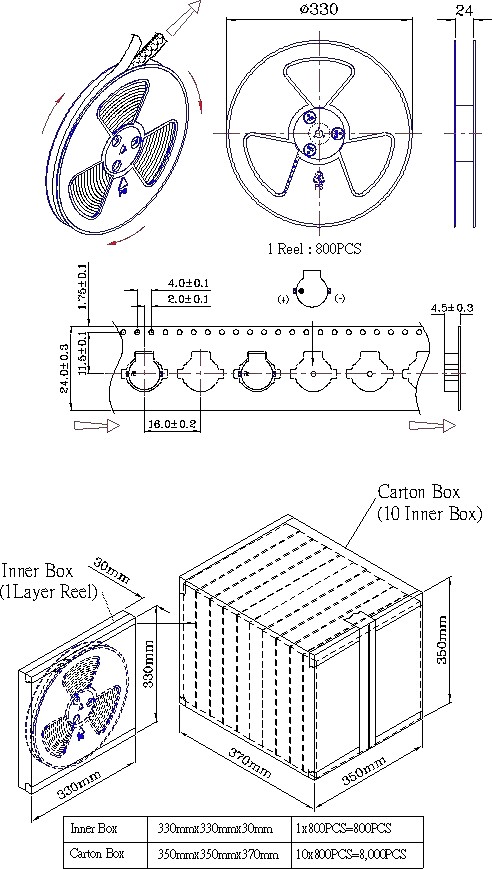

Ja. MEIDI understøtter OEM/ODM-tilpasning, herunder mellemliggende impedansværdier, modificerede resonansfrekvenser (2,0–3,5 kHz rækkevidde), alternative husfarver til visuel identifikation og tilpasset tape-og-rulle-emballage. Minimumsbestillingsmængder og leveringstider gælder. Kontakt vores salgsteam for at diskutere specifikke krav og anmode om et tilbud på tilpassede konfigurationer.

Q6: Hvad er den typiske akustiske levetid under kontinuerlig drift?

Standardkvalifikationen inkluderer 96 timers kontinuerlig drift ved 25°C med en 50 % duty-cycle firkantbølge. For ubestemte kontinuerlige toneapplikationer anbefaler MEIDI at begrænse driftscyklussen til 50 % eller implementere intermitterende alarmmønstre (f.eks. 1 sekund tændt, 3 sekunder slukket) for at reducere spoleopvarmning og forlænge levetiden. Testdata for forlænget levetid for specifikke driftsforhold er tilgængelige efter anmodning.
