Indbygget drevkredsløb — påfør jævnspænding direkte; ingen ekstern oscillator, PWM-timer eller drivertransistor påkrævet
7,5 mm udvidet hulrumsarkitektur — 15 % større indre volumen end 6,5 mm ækvivalenter øger Helmholtz resonanseffektivitet og peak SPL
Empirisk verificeret 89,6-93,2 dB output — prøvegennemsnit 91,5 dB, der leverer 1,1 dB højere SPL end kompakte varianter ved sammenligneligt strømforbrug
Bredt 2–5 V driftsområde — spænder over Li-ion-udladningskurver (3,0–4,2 V), 3,3 V reguleret logik og 5 V transienttolerance
≤30 mA strøm ved 3 V — effektiv energiomdannelse fra udvidet hulrumsgeometri muliggør højere output uden øget strømbelastning
Sort PBT-hus — klassificeret til 255 °C bølgelodning og kontinuerlig -20 °C til +70 °C drift
Den 5V elektromagnetiske buzzer PCB-montering adresserer en specifik akustisk teknisk begrænsning: afvejningen mellem PCB z-akse clearance og hørbar udgang i aktive buzzere gennem hullet. Ved 12,0 × 7,5 mm optager denne 3V gennemgående elektromagnetiske aktive summer det samme fodaftryk på 12 mm i diameter som kompakte 6,5 mm varianter, mens den leverer et målbart højere lydtryk gennem et forstørret internt resonanskammer.
Den 1,0 mm ekstra hulrumshøjde fungerer som en udvidet Helmholtz-resonator, hvilket øger den akustiske koblingseffektivitet ved 2700 Hz-driftsfrekvensen. Prøvetestdata bekræfter denne tekniske fordel: HMB1275-03B producerer 89,6-93,2 dB (gennemsnitlig 91,5 dB) sammenlignet med 87,0-92,0 dB (gennemsnitlig 90,4 dB) fra 6,5 mm ækvivalenter - en gennemsnitlig forbedring på 1,1 dB i logisk effektforøgelse på ca. Kritisk er denne forstærkning opnået ved sammenligneligt strømforbrug (gennemsnitlig prøve på 22,9 mA vs. 23,1 mA), hvilket indikerer overlegen elektro-akustisk konverteringseffektivitet snarere end blot øget effektinput.
Denne effektivitetsfordel har betydning i to sammenhænge: batteridrevne designs, hvor hver milliampe påvirker driftstiden, og termisk begrænsede kabinetter, hvor reducerede resistive tab i spolen oversættes til lavere driftstemperaturer og forlænget komponentlevetid. Den mindste driftsspænding på 2 V understøtter advarselsscenarier for lavt batteri; 5 V maksimum rummer systemer med afslappet regulatortolerance.
Den gennemgående konstruktion med sort PBT-hus sikrer mekanisk fastholdelse og termisk stabilitet under bølgelodning, manuel efterbearbejdning og vedvarende industrielle vibrationer. Den polariserede benkonfiguration forhindrer installationsfejl med omvendt spænding i feltservicemiljøer.
HMB1275-serien fås i flere spændings- og konfigurationsvarianter --- 3 V (HMB1275-03B), 5 V med 65 mm eller 95 mm magnetiske ringmuligheder (HMB1275-05B), 5 V og 12 V sideudgangslydporte (HMB1275-025C / HMB1275-025C / HMB1275-025C / HMB1275-025C/HMB121C / HMB1275C / HMB1275C / HMB1275-05B). ≥90 dB output (HMB1275-24B) --- alle deler det samme 12,0 × 7,5 mm fodaftryk, sort PBT-hus og monteringsplatform med gennemgående huller for ensartet PCB-layout og forsyningskædestyring.
Udvidet 7,5 mm hulrumsarkitektur — forstørret Helmholtz-resonatorvolumen øger den akustiske effektivitet ved 2700 Hz uden at udvide PCB-fodaftrykket
Verificeret elektroakustisk effektivitetsforstærkning — prøvegennemsnit 91,5 dB ved 22,9 mA vs. 90,4 dB ved 23,1 mA for 6,5 mm varianter; højere SPL pr. milliamp reducerer batteriforbruget
Indbygget oscillator med bred spændingstolerance — fungerer fra 2–5 V uden frekvensdrift; stabil 2700 Hz output på tværs af Li-ion-udladningskurver
Lavstrøm direkte drev — ≤30 mA ved 3 V muliggør MCU GPIO direkte forbindelse i mange applikationer, hvilket eliminerer eksternt drivertrin
Mekanisk anker gennem hullet — blytilbageholdelse gennem PCB modstår vedvarende vibrationer og termisk cykling, som er overlegent i forhold til overflademonterede alternativer
Reparationstolerant PBT-hus — normeret til 255 °C bølgelodning og 360 °C manuel lodning; bibeholder dimensionsstabilitet over hele driftsområdet
| Parameter | Værdi | Noter |
| Nominel spænding | 3 V (DC) | Nominelt driftspunkt |
| Driftsspænding | 2 – 5 V (DC) | Kontinuerligt funktionsområde |

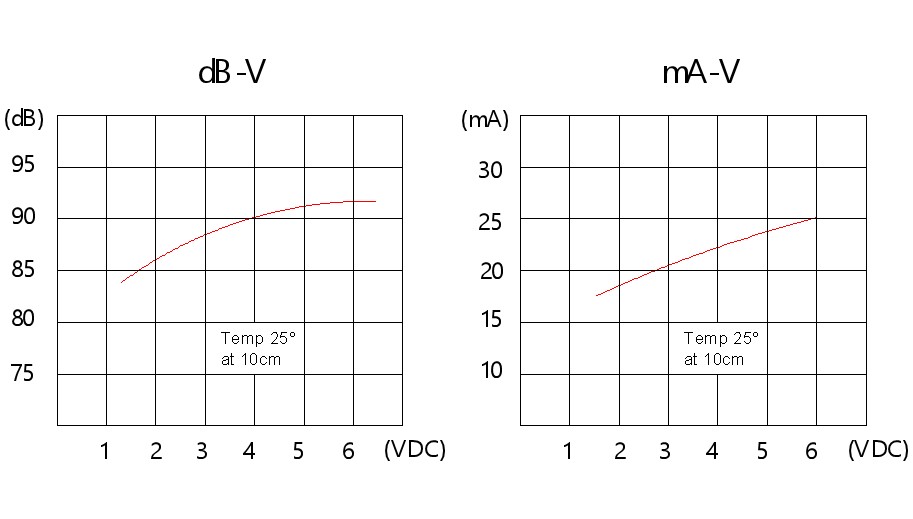

| Lydudgang ved 10 cm | ≥ 85 dB | Ved 3 V, frit felt; prøveområde 89,6–93,2 dB |
| Resonansfrekvens | 2700 ± 300 Hz | Rettet af intern oscillator |
| Driftsstrøm | ≤ 30 mA | Ved 3 V; prøveområde 21,3–24,6 mA |
| Driftstemperatur | -20 ℃ ~ +70 ℃ | Sammenhængende |
| Opbevaringstemperatur | -30 ℃ ~ +80 ℃ | Ikke i drift |

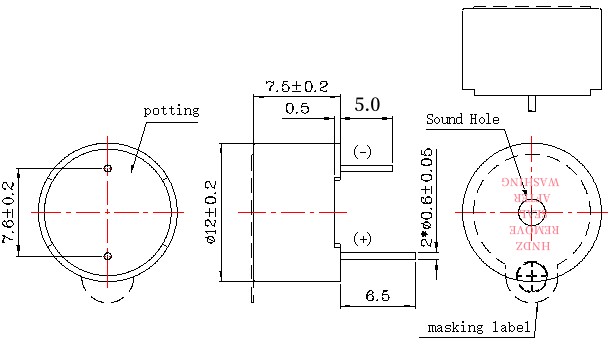

| Dimension (Dia × H) | 12,0 × 7,5 mm | Kun krop; 7,5 mm forlænget hulrum |
| Vægt | 1,7 g | Typisk |
| Husmateriale | Sort PBT | UL94 V-0 klassificeret |
| Monteringstype | Gennemgående hul | Bølge / manuel lodning |
| Loddetemperatur (bølge) | 255 ± 15 ℃ | 4–6 sekunder, anbefales |
| Loddetemperatur (manuel) | 360 ± 10 ℃ | 2-5 sekunder, anbefales |
| Loddetemperatur (Reflow) | 245 ± 15 ℃ | 180 ℃ forvarm 40–70 s; 245 ℃ 3 s; max 3 gennemløb |
5V elektromagnetisk buzzer PCB-montering deler identiske elektriske parametre med HMB1206-03 (3 V, 2--5 V driftsområde, ≤30 mA, 2700 Hz), med den udvidede 7,5 mm hulrumshøjde, der giver den samme ≥85 dB specifikationsgaranti. For målte prøvedata i dit specifikke applikationsmiljø, kontakt fabrikkens applikationsingeniør:
| Metrisk | HMB1206-03 (6,5 mm) | HMB1275-03B (7,5 mm) | Forbedring |
| Prøve SPL rækkevidde | 87,0–92,0 dB | 89,6–93,2 dB | +2,6 dB max, +1,2 dB min |
| Prøve SPL gennemsnit | 90,4 dB | 91,5 dB | +1,1 dB |
| Prøvestrømområde | 21,5–25,0 mA | 21,3-24,6 mA | Sammenlignelig |
| Eksempel på nuværende middelværdi | 23,1 mA | 22,9 mA | -0,2 mA |
| Akustisk effektivitet (dB/mA) | 3.91 | 3.99 | +2,0 % |
Forbedringen på 1,1 dB SPL ved ækvivalent strømtræk indikerer, at den udvidede hulrumshøjde øger den akustiske strålingsmodstand - koblingen mellem den vibrerende membran og den omgivende luft - i stedet for blot at øge membranudsvinget. Dette er det foretrukne tekniske resultat: højere output uden øget strømforbrug eller spoleopvarmning.
For systemdesignere oversættes denne effektivitetsgevinst til:
Længere batterilevetid i bærbare applikationer (samme opfattede lydstyrke, lavere gennemsnitsstrøm)
Reduceret termisk belastning på spolen og oscillatorkredsløbet (lavere resistive tab)
Større designmargin — 93,2 dB maksimum giver 8,2 dB frihøjde over ≥85 dB specifikationen, der tager højde for spændingsfald, ældning og akustisk obstruktion
Lagerstyringssystemer - advarsler om afslutning af pluk, bekræftelse af lagerscanning og gaffeltrucks nærhedsadvarsler i højloftede miljøer, hvor lydudbredelsesafstanden har betydning
Medicinsk sengebordsudstyr - infusionspumpealarmer, patientopkaldssystemtoner og ventilatorfejlalarmer, hvor tonal klarhed skal skære igennem klinisk omgivende støj
Kommercielle køkkenapparater - ovntimere, opvaskemaskinens slutsignaler og køletærskelalarmer i akustisk reflekterende miljøer
Landbrugsautomatisering — klimaadvarsler i drivhus, fejltoner til kunstvandingssystem og timer-meddelelser om fodring af husdyr i frilufts- eller staldindstillinger
Test- og måleinstrumenter - multimeterkontinuitetstoner, oscilloskopudløseradvarsler og strømforsyningsgrænseadvarsler på overfyldte bordopstillinger
| Designbegrænsning | 6,5 mm kompakt løsning | 7,5 mm udvidet opløsning |
| PCB z-akse frigang ≤ 7,0 mm | Påkrævet; intet alternativ | Kan overstige kuverten |
| Maksimalt akustisk output fra 12 mm fodaftryk | Begrænset af hulrumsvolumen | +1,1 dB betyder SPL via forstørret resonator |
| Batteridriftstid kritisk | Højere strøm for tilsvarende SPL | Samme SPL, lavere strøm — eller højere ved samme strøm |
| Termisk forseglet kabinet | Spolevarmekoncentrater | Reducerede resistive tab lavere driftstemperatur |
| Ældnings- og spændingsreduktionsmargin | Tæt; minimumsspecifikation | 8,2 dB frihøjde over ≥85 dB minimum |
Højden på 7,5 mm forbliver kompatibel med de fleste standardskabe og forstyrrer ikke typiske batteripakker, skærme eller afskærmningskonfigurationer stablet over printkortet. For designs, hvor 6,5 mm output er marginalt, giver HMB1275-03B en akustisk opgraderingssti, der ikke kræver fodaftryk eller layoutændringer - kun yderligere z-akseafstand.
MEIDI fremstiller 5V Elektromagnetisk Buzzer PCB-montering på dedikerede samlebånd med gennemgående huller med 100 % automatiseret elektrisk test og akustisk verifikation. Hvert produktionsparti gennemgår:
Verifikation af akustisk konsistens — 100 % SPL-test ved nominel spænding; prøvebatch 89,6–93,2 dB med 1,7 dB total spredning
Frekvensstabilitetskontrol — statistisk prøveudtagning ved 2700 Hz ±11 %; prøveområde 2690–2721 Hz
Validering af strømtræk — ≤30 mA maksimum; prøvegennemsnit 22,9 mA med 3,3 mA spredning
Levetid ved høj temperatur — 1.000 timer ved +70 ℃ med kontinuerlig SPL-overvågning
Termisk chok-cyklus — 5 cyklusser mellem -30 ℃ og +80 ℃ med 30 minutters pause pr. ekstrem
Loddebarhed iht. J-STD-002 — kategori 3, 260 ℃ fugtbalance
Tilgængelige certificeringer: RoHS, REACH, UL94 V-0 (husmateriale). IEC 60950-1 overensstemmelsesrapporter er tilgængelige efter anmodning til mængdeindkøb.
Q1: Hvordan er HMB1275-03B sammenlignet med HMB1206-03 i samme applikation?
HMB1275-03B er den direkte akustiske opgradering til HMB1206-03. Begge deler identiske elektriske parametre (3 V, 2–5 V rækkevidde, ≤30 mA, 2700 Hz) og 12,0 mm diameter fodaftryk. Kavitetshøjden på 7,5 mm leverer 1,1 dB højere gennemsnitlig SPL (91,5 dB vs. 90,4 dB) ved marginalt lavere strømforbrug (22,9 mA vs. 23,1 mA). Valget afhænger af z-aksens frigang: Hvis 7,5 mm passer ind i kabinettet, giver HMB1275-03B overlegen akustisk effektivitet med nul fodaftryk eller kredsløbsredesign.
Q2: Er 7,5 mm højden kompatibel med standard 12 mm buzzer kabinetter?
Ja. Diameteren på 12,0 mm matcher industristandardudskæringer på frontpanelet og printkortlayout til 12 mm gennemhullede summer. Højden på 7,5 mm er inden for frirummet for de fleste kabinetter designet til 9-12 mm summer. Ved anvendelser med begrænset højde (≤7,0 mm) bør HMB1206-03 (6,5 mm) evalueres i stedet.
Q3: Hvad er den anbefalede driftsspænding til kontinuerlig industriel brug?
For optimal akustisk stabilitet og spolens levetid skal du arbejde ved eller tæt på de nominelle 3 V. Mens 2--5 V-området sikrer funktionel drift på tværs af batteriafladningskurver og regulatortolerance, øger vedvarende drift ved den øvre grænse på 5 V spolens termiske spænding. For 24/7 kontinuerlige toneapplikationer bør den termiske styring af kabinettet evalueres for at forhindre varmeakkumulering omkring summeren.
Spørgsmål 4: Hvilken SPL kan forventes i den faktiske implementering?
Databladet garanterer et minimum lydtryk ≥85 dB ved 3 VDC og 10 cm i frit felt. Prøvebatchmålinger bekræfter output op til 93,2 dB under standardtestbetingelser, hvilket giver en designmargin over specifikationens minimum. Faktisk SPL i systemet afhænger af monteringsorientering, akustisk belastning af kabinettet, spændingsstabilitet og eventuelle beskyttelsesgitre eller støvafskærmninger. For applikationsspecifik SPL-estimering, kontakt fabrikkens applikationsingeniør med dine kabinetoplysninger.
Q5: Er brugerdefinerede konfigurationer tilgængelige for OEM-volumenordrer?
Kontakt MEIDI Industrial Sales for at diskutere brugerdefinerede krav, herunder alternative hulrumsgeometrier, ledningsformningskonfigurationer, pinpitch-modifikationer og husfarvekodning. Minimumsordremængder og leveringstider varierer efter ændringskompleksitet; indsend en OEM-konfigurationsanmodning for tilbud og gennemførlighedsvurdering.
Kontakt MEIDI Industrial Sales for volumenpriser, tilpassede hulrumskonfigurationer, SPL-karakteriseringsrapporter eller integration i dit kabinetdesign. Tekniske prøver tilgængelige til akustisk evaluering i dit målmiljø.
MEIDI applikationsteknik svarer typisk på tekniske forespørgsler inden for en hverdag med noter til driverkredsløb, retningslinjer for kabinetintegration og volumenpriser.
